Ретропонедельник №103. Радиоприемник Невский РП-302⁠⁠

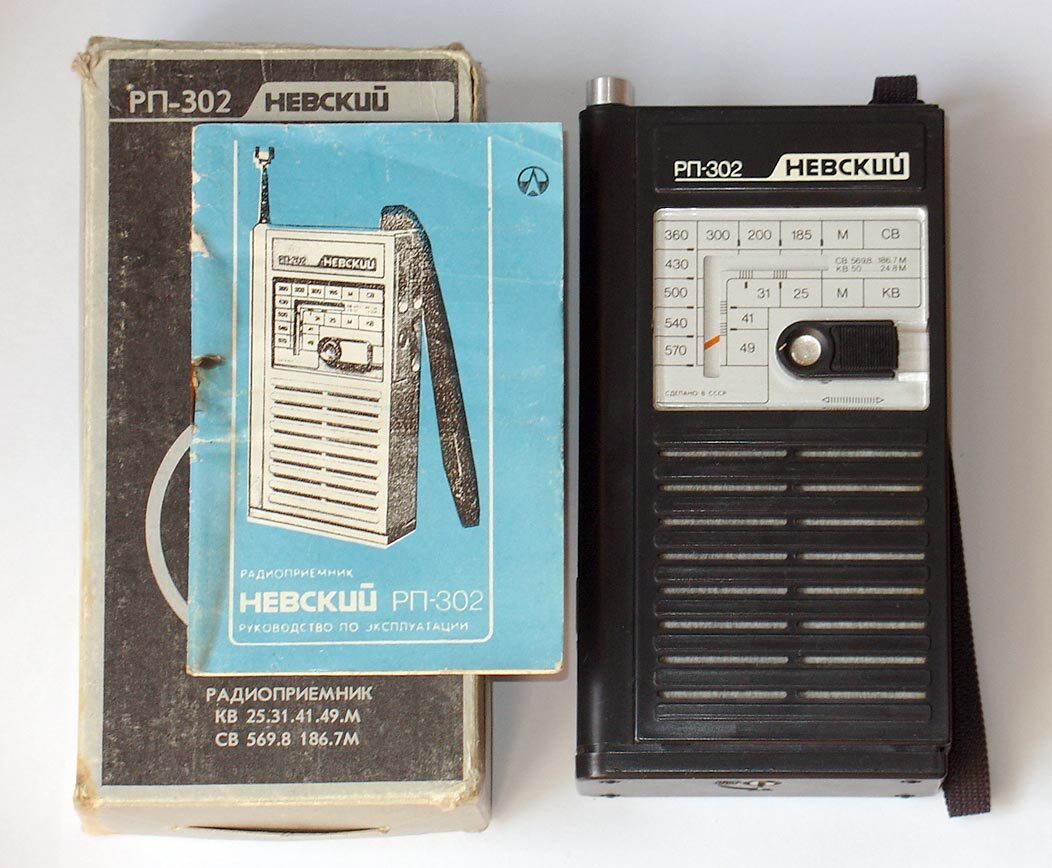

Начинаем неделю с традиционного экспоната в виртуальном музее. Сегодня это снова радиоприемник. Невский РП-302 от ленинградского приборостроительного завода.

Выпускался с начала 1990х, один из последних советских радиоприемников.

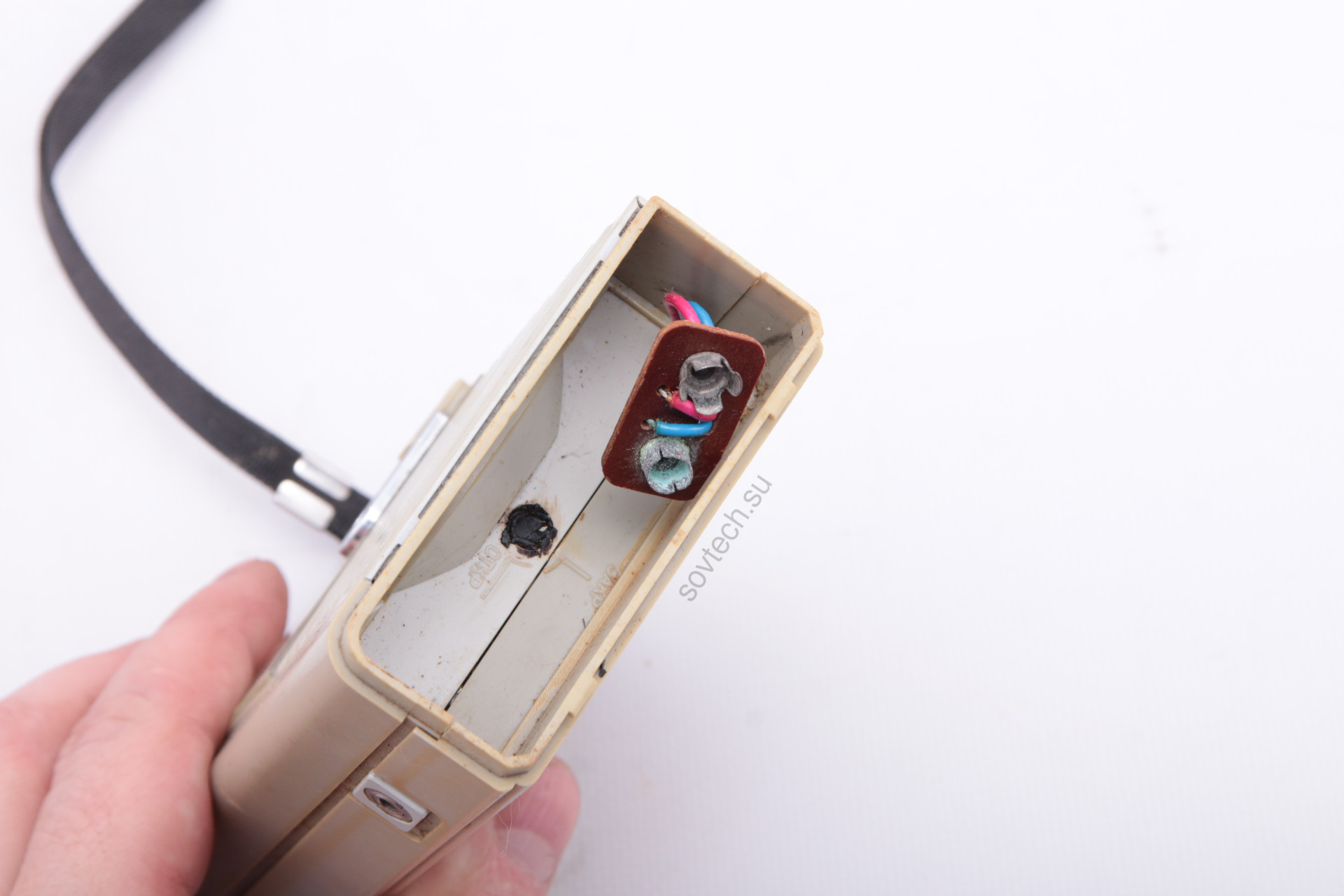

Два диапазона - КВ и СВ, выход под наушник, две крутилки настройки (грубо и точно), регулятор громкости и кнопка подсветки. Батарейный отсек:

Типовая проблема почти всех советских радиоприемников - коррозия от забытой и протекшей батареи. Также видно гарантийную пломбу, но в этой рубрике мы ее срываем.

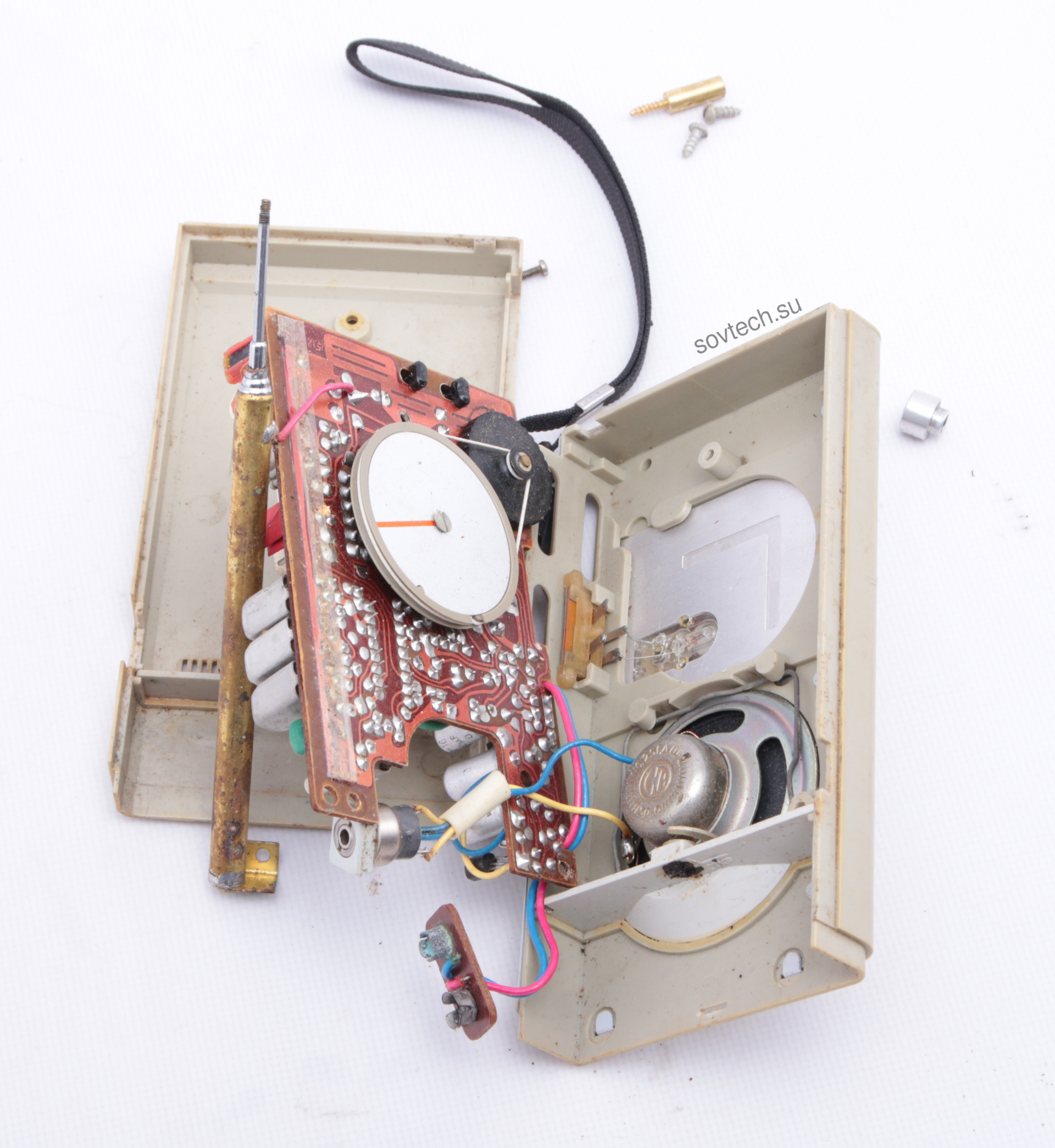

Внутри довольно плотный монтаж. Магнитная антенна для средних волн, куча подстроечных элементов.

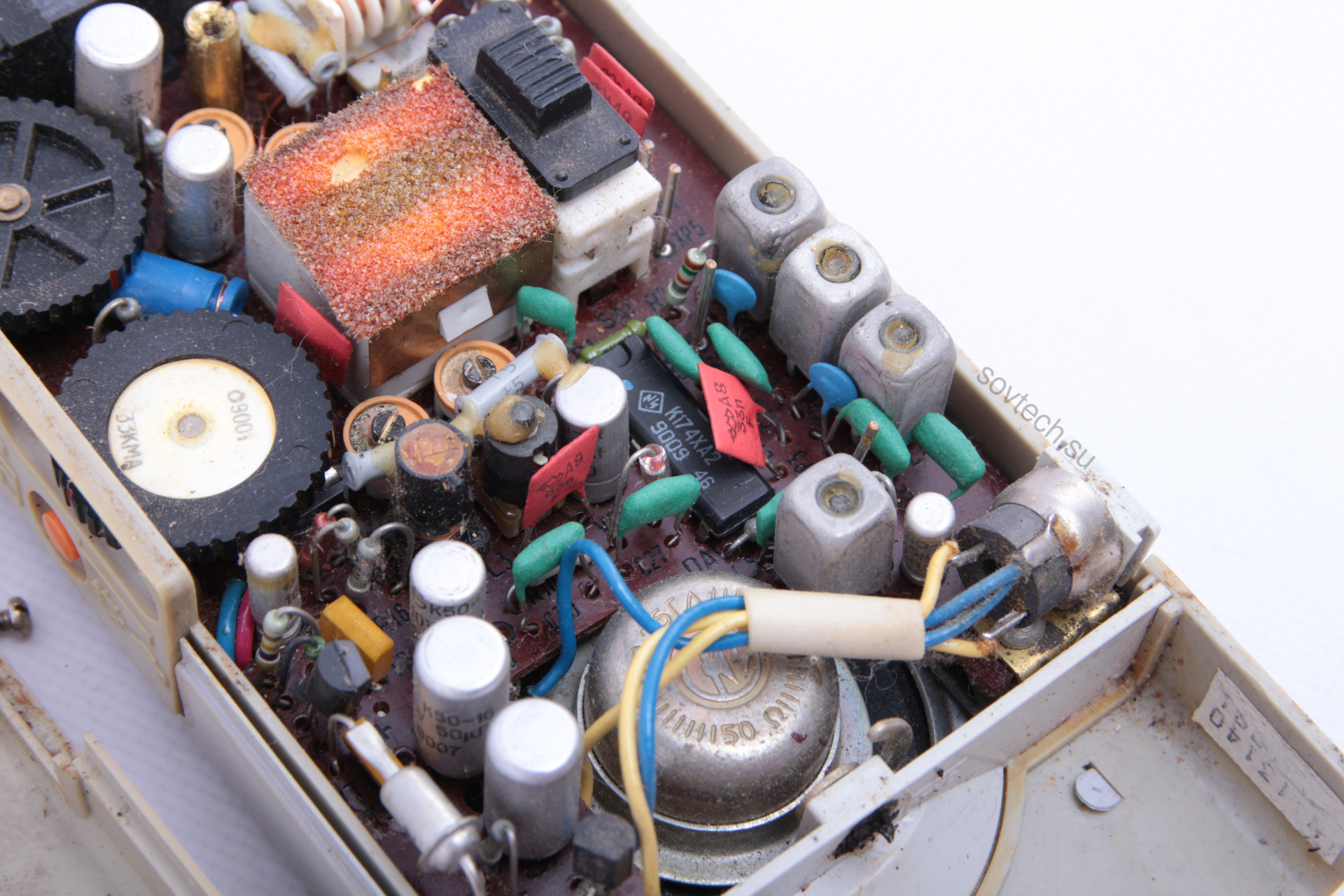

Использование микросхемы немного упрощает схему:

Телескопическая антенна целая, детские ручки не добрались, радиоприемник шпагой в играх не участвовал.

Интересное решение - подсветка в виде лампы накаливания. На фасаде есть шторка, прикрывающая линзу, напротив лампы. Таким образом это радиоприемник со встроенным фонариком, правда света от него мало и батарейку расходует бодро.

В интернете нашлось фото в шикарной черной окраске:

Ну и схема, куда же без нее
