Ремонт видеокарты XFX RX570⁠⁠

Привет, дорогой читатель! В этом посте я расскажу о одном из способов ремонта кастрации видеокарт AMD 400-500 серии.

Для ЛЛ: У поступившей в ремонт карты неисправен графический процессор по одной из линий памяти, а ремонт заключается в успешном отключении половины каналов(в том числе и неисправного)

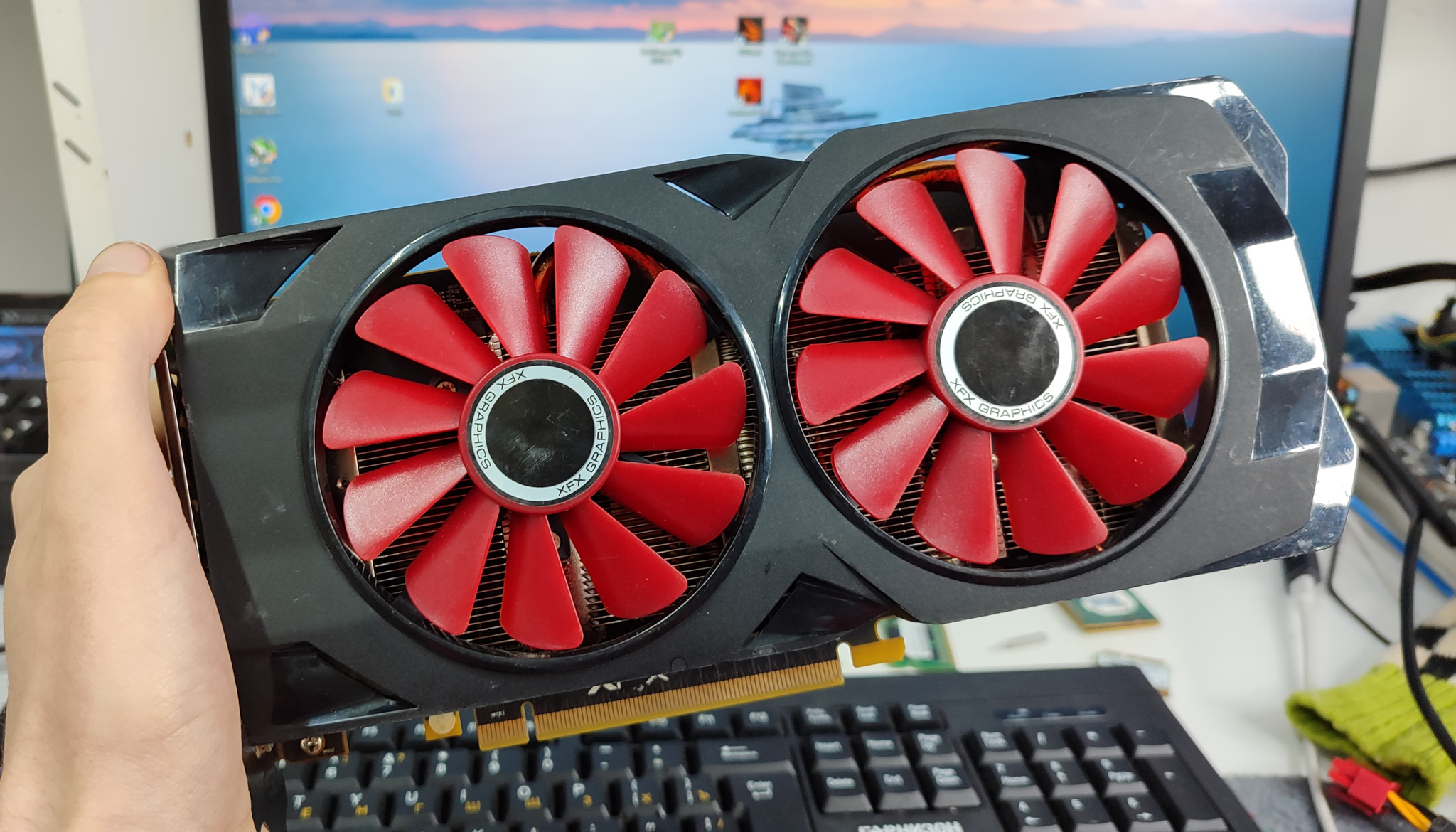

Карта поступила после друго-го сервиса, где и выявили неисправность в одной из линий между графическим процессором и памятью. Для начала прогоним тест памяти сборкой Tserver

Обычно, с проблемами памяти/доски по линиям их общения ошибками сыпет весь канал(2 чипа), а в таком случае как на скриншотах обычно на практике виноват ГПУ. Далее разбираем карту и моем ее:

Видим паяный разъем hdmi, подгнившую мелочевку и, что самое важное, уже паянную память:

Достаточно странный порядок замены памяти, ну да ладно, менять ее мы все равно не будем, за место этого мы отключим половину каналов памяти. Инструкцию я взял у modbios и переделал немного под себя. Начнём по порядку.

Мы имеем данные что неисправен D канал, а всего у нас их 4 штуки(A, B, C, D). На картах этой серии можно сделать 4/2/1 канал. То есть отключить только D канал не получится и надо отключать 2, что урежет объем видеопамяти и шины в два раза. Пускай отключенными будут C и D каналы. У modbios берем образ их tserver'а и по инструкции смотрим карту каналов и меняем под свою конфигурацию:

В моем случае карта каналов не изменилась, но активных каналов стало всего 2, далее загружаемся в винду и через сливаем образ прошивки с карты через amdvbflash:

После скармливаем этот bios программе AtomBiosReader, ищем строку VramInfo где написано смещение и длинна блока, далее открываем bios в удобном для вас hex редакторе и копируем нужный блок в отдельный файл:

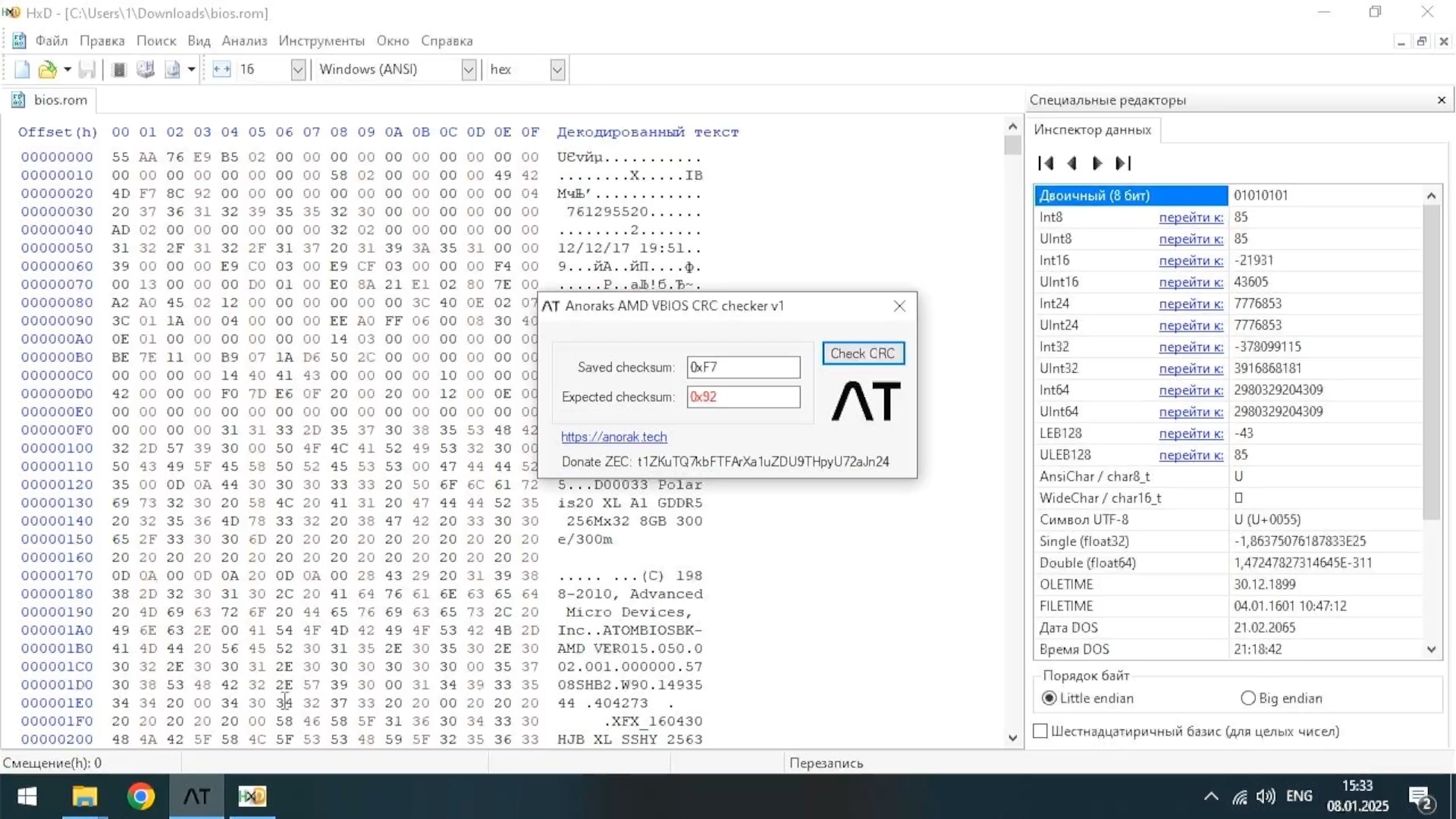

Далее по инструкции modbios корректируем эту часть прошивки под себя(в подробности не вдаюсь так как у них в статье все подробно расписано). После переделки вставляем измененную часть обратно в bios, откуда мы его взяли, и сохраняем наши изменения. Hex редактор пока не закрываем. открываем программу для сверки контрольной суммы и видим как она не совпадает:

Все верно, мы же изменили его)

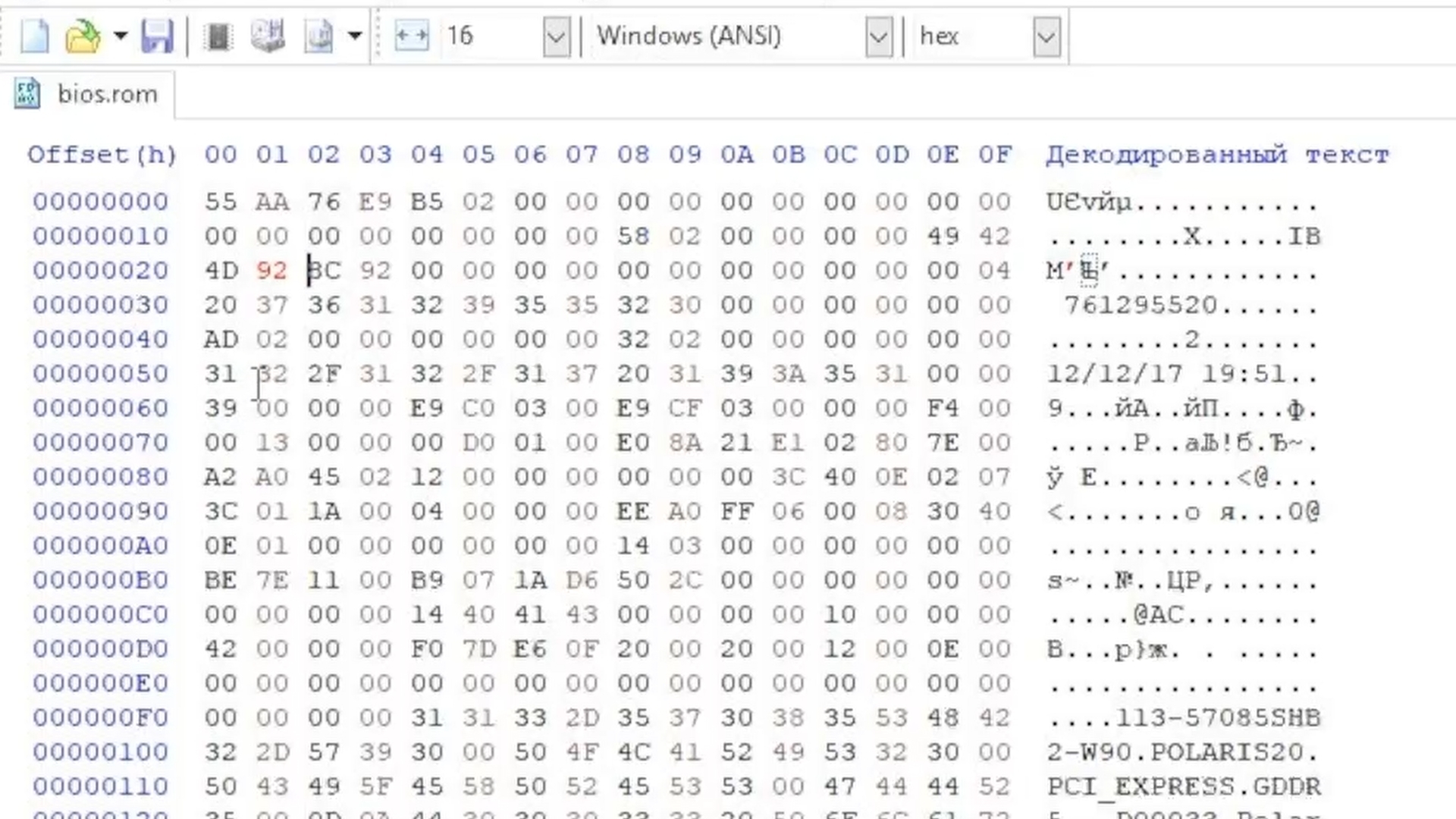

Теперь в строке 20 и столбце 01 меняем контрольную сумму на ту что показала программа:

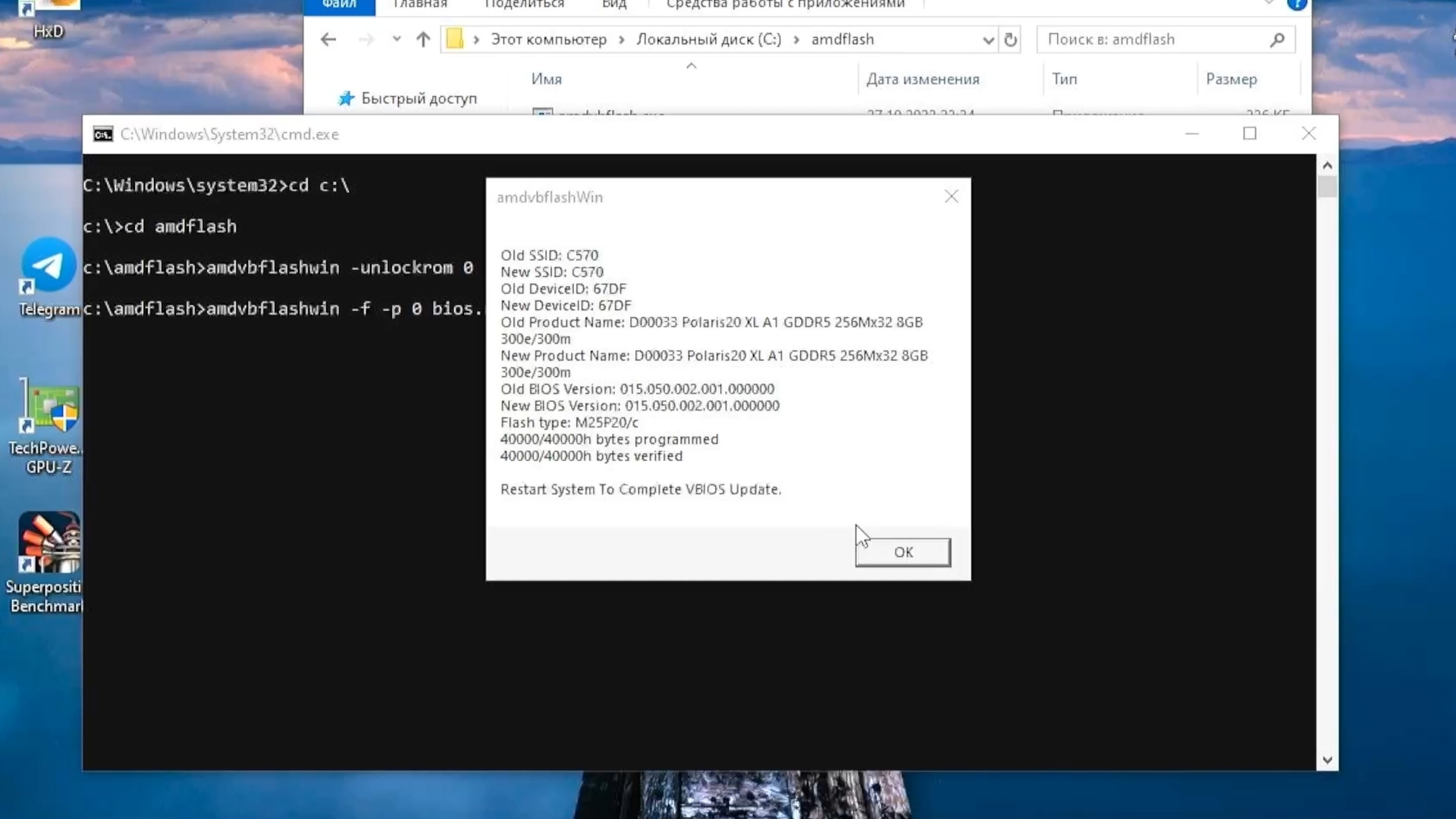

Теперь сохраняем эти изменения и прошиваем этот видео биос в нашу карту, для удобства я буду использовать ту же программу которой и считывал:

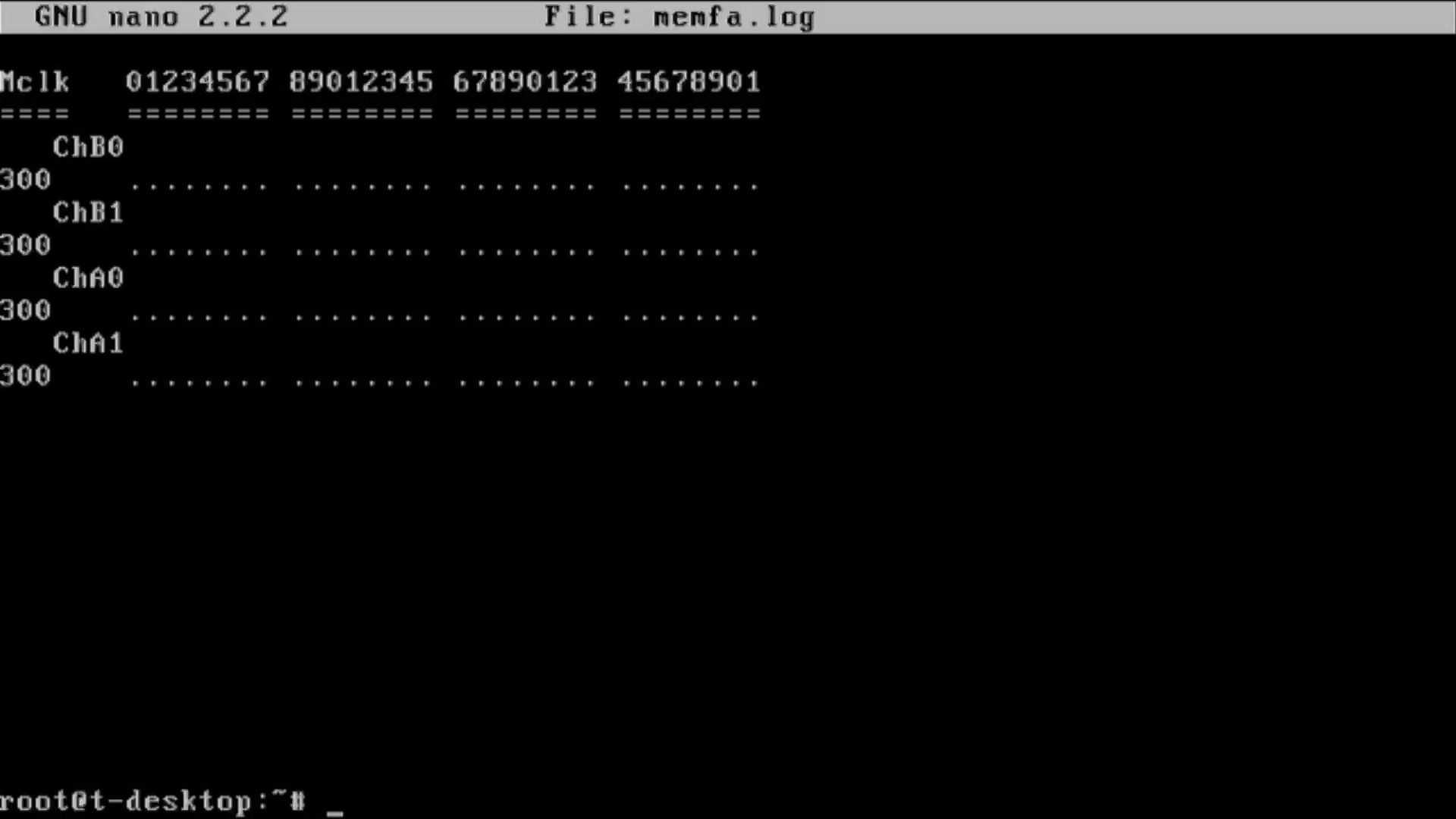

После еще желательно tserver'ом проверить карту еще раз, Что бы посмотреть какие каналы активны:

Ну и последний рывок, загружаемся в виндовс, видим 43 ошибку на карте и ставим патчер, для того что бы карта работала нормально:

А теперь тесты, тесты, тесты:

И на этом этот ремонт все, карточка работает, хоть и с патчером. Полноценным ремонтом это не назвать, но как вариант оживить видеокарту для дешевого гейминга или пока ждете новую вполне сойдет. Ребятам из modbios большое спасибо, что собрали это все в одну статью.

Канал нашего сервиса в телеграмме

До следующих ремонтов!
