Ремонт rtx 3070ti после перевозки ⁠⁠

Привет, читателю! Сегодня к нам попала видеокарта с заявленным дефектом - аккуратно перевозилась:

Не поняв, что клиенту не понравилось - пришлось взять видеокарту в ремонт :(

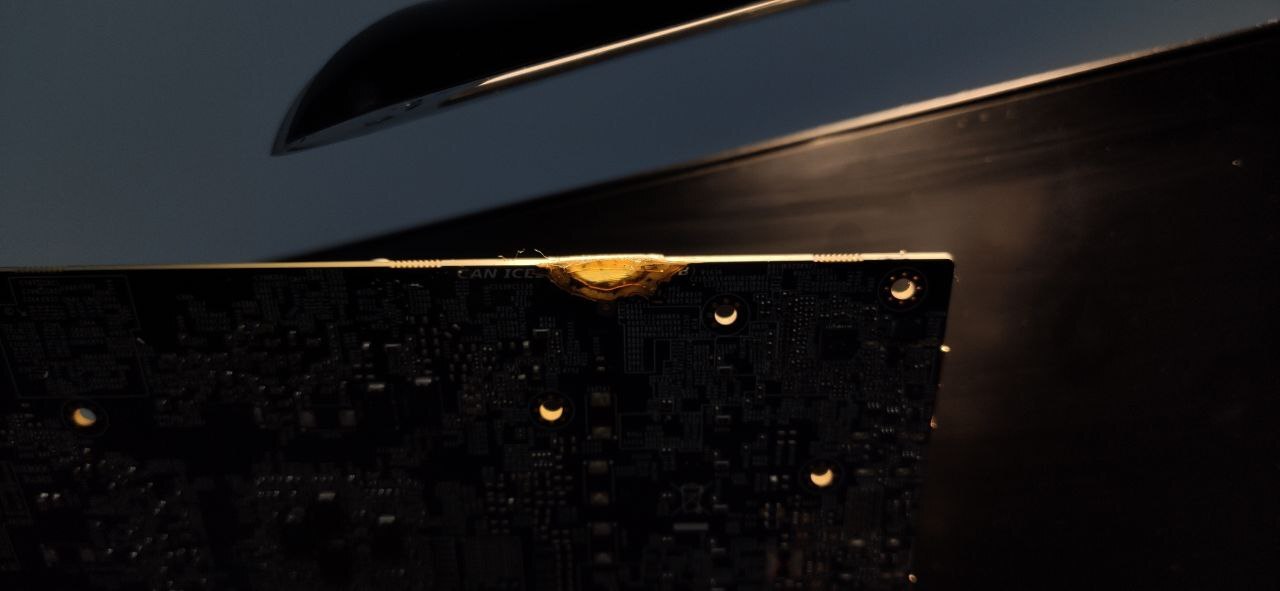

А в ней уже кто-то копался, эту часть платы выпилили:

Ииииии решили включить

Для понимания - в этом месте проходят важные дороги для работы видеокарты, могла проходить и обратная связь по питанию памяти, например. Включив карту в таком состоянии её можно было бы легко умертвить. Благо, нам повезло, по замерам видеокарта должна быть живая.

Ну ладно, что уж там, нужно делать. Задачки не из простых - понять, что куда идет. Но немного подумав можно восстановить порядок. Придется дополнительно поработать - дабы зачистить место под дорожки, поскольку предыдущие ребята решили, что итак заработает)

Левая сторона лицевая

Правая сторона

Сигналы можно восстанавливать нитками в 0.02мм, но вот полигоны, которые порвались - тут уж точно надо использовать более жирные провода.

Восстанавливаем и дороги сзади, предфинальный вид:

Для понимания масштаба сделали фото:

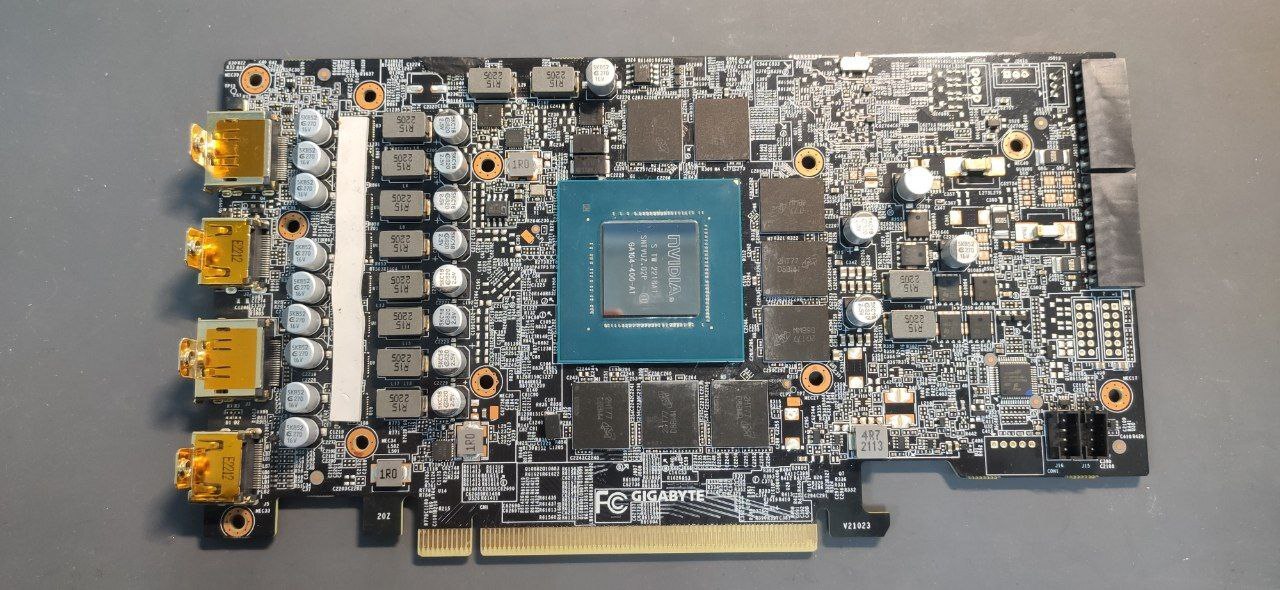

Все дороги изолированы между собой, проверяем видеокарту на питание и картинку:

Наносим производственный клей, который по жесткости похож на текстолит, вдобавок к этому ещё и изолятор, покрыв всё сверху лаком. Не забыв при этом докинуть предохранители на видеокарту.

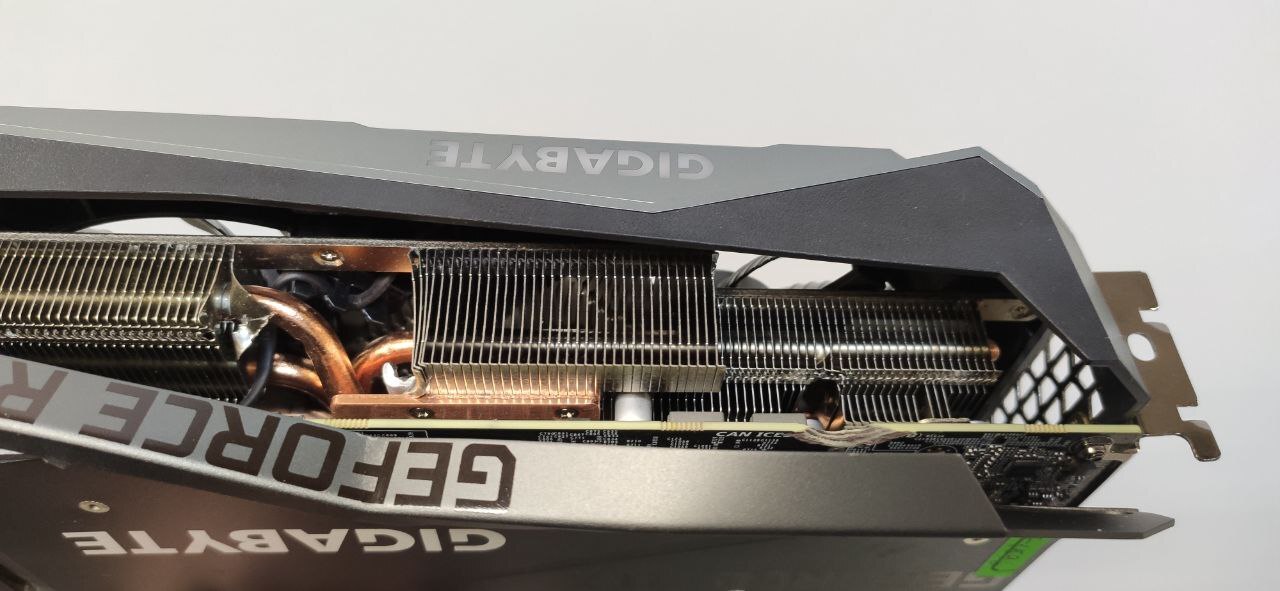

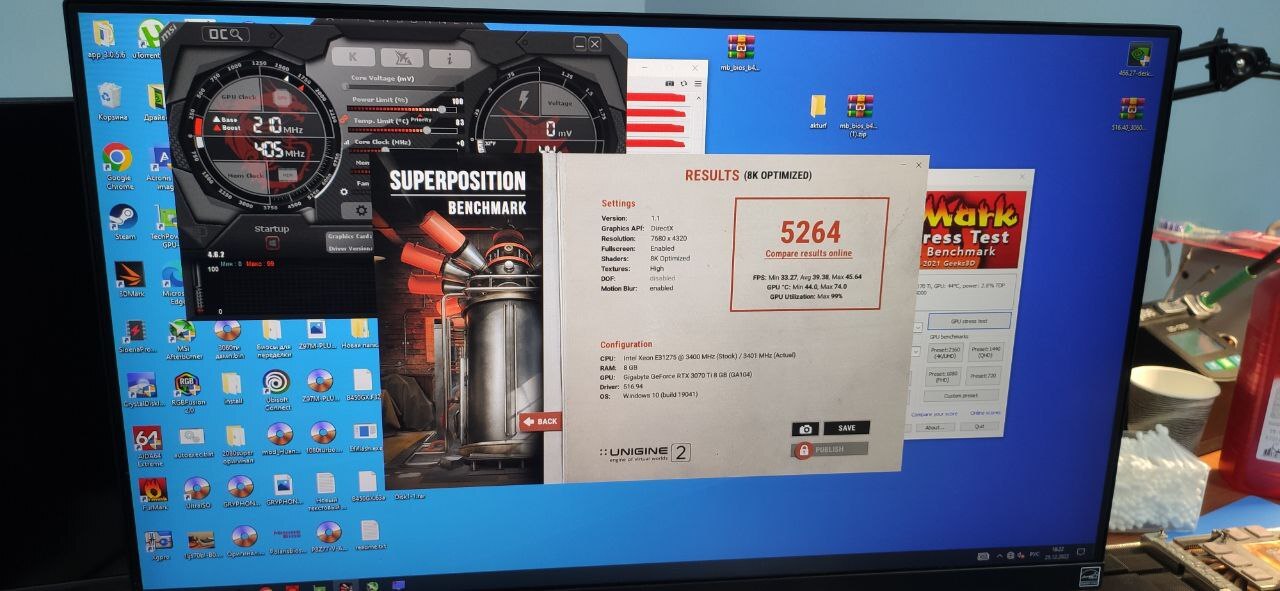

Докладываем недостающие термопрокладки, немного выпрямляем бекплейт, наносим новую термопасту и наконец-то тестируем карту:

Для настолько кривой платы - прекрасные показатели, всего 10 градусов разницы между основной температурой и хотспотом. Вентиляторы на этой карте крайне тихие и сразу включаются на 84%.

Стоимость ремонта вышла в 10 тысяч рублей, карта пришла с Питера в Москву. И ей предстоит похожий путь обратно)

Если есть какие-либо вопросы на тему компьютерного железа - всегда готов ответить в комментариях или в ламповой группе тг.

Отправить карту на ремонт можно написав мне в лс телеграма - @Bisenen.

Все хорошего дня и настроения!
