Мне попал в руки монитор, у которого нижняя половина экрана не показывала картинку. Можно сказать, достался бесплатно, поэтому я решил посмотреть, что там внутри. А внутри я увидел надрыв шлейфа к матрице.
Вопрос простой: это лечится? Если да, то где и почём, а если нет, то как запитать подсветку, чтобы получился классный большой светильник?
Если кто и возьмется восстановить шлейф то за цену примерно такого же б/у монтиора с авито. Посмотрите такой же либо похожий монитор "невключайку", но с целой матрицей.
Вот и я про то. Попробую ради спортивного интереса под бинокулярным микроскопом как-то соединить дорожки - скорее всего, не пайкой, а токопроводящим клеем, в случае неудачи у меня будет большой источник белого света для фотографии, например. Только почему-то не измеряется напряжение питания диодов. Может быть, из-за ШИМ.
Отдайте в мастерскую) Может и восстановят. Насколько я знаю то там такая мелочь, что без микроскопа и прямых рук делать нечего, ибо дорожки тоньше волосинки. Может и соберут за вменяемую цену.
Микроскоп-то и руки есть, а вот практических навыков нет. Может, токопроводящим чем соединить? Разумеется, предварительно жёстко склеив шлейф. А так да, Авито, но с другой стороны, хватает и 23" монитора в паре с 22". Третьим будет, в случае удачи)))
Попробуйте зачистить и спаять, в качестве проволоки можно использовать обмотку от вибромоторчика телефона. Токопроводящим там сильно грубо будет, мало того что надо будет зачистить от дорожки, так еще и сделать токопроводящим чем нибудь полоски тоньше человеческой волосинки. И расстояние между дорожками скорее всего такое же. Я к такому сильно даже и не подойду. Сносите в фирмы которые ремонтами ПК занимаются, может они спаяют и заизолируют.Х
Вероятно, у токопроводящего клея может оказаться очень большое сопротивление. Начну с того, что почищу микроскоп (запылился), организую удобное расположение на столе, исключу влияние кошек:) и посмотрю, насколько хорошо будет видно место катастрофы в микроскопе. Возьму иглы, инструменты для глазной хирургии, а там, может, и рискну тряхнуть стариной.
Но сначала надо с обратной стороны надёжно склеить разрыв. Должно получиться минимальное расстояние. Теоретически.
там надрыв насквозь. Дорожки прерваны, причём три из них настолько тонкие, что паять, по-моему, нереально.
Найди такой же телек с убитой матрицей - там и будет нужный шлейф. Отдадут недорого. Дальше только твои руки
Это откуда куда? На плате я вижу откуда, затем на шлейфе они образуют какое-то чортово адище и уже какими-то совсем микронитями уходят к стеклу. Я этот момент вообще не понял, куда там что.
А это вопрос вопросов. Я так понимаю, кто-то привез партию на реализацию, но таких там оказалось не один, и теперь просто место на складе понадобилось, поэтому отдали просто за пересылку. Иначе я не представляю, как. Только на производстве.
Теоретически, как я понимаю, надо сначала хорошенько склеить шлейф на твёрдой подложке, потом его зачистить, залудить и предоставить припою самому сделать дело. Но я никогда не паял шлейфы и не могу понять, с какой стороны его клеить, а с какой стороны зачищать. Что касается работы за микроскопом, то глазная микрохирургия в течение 20 лет всё-таки чего-то да стоит.
Я им свечку не держал) Но там нет других дефектов, насколько я могу судить. Черный скотч с этого края был приклеен как-то странно, поэтому я хз что там происходило. Я предполагал, что там просто с контактами что-нибудь, а там хоба.
Монитор видно что новый, и его жутко жалко, почти по-человечески)
Можно будет попробовать приклеить разрыв на какую-то основу, зачистить и соединить оборванные дорожки припоем. Если увеличения у МБС хватит. Под монокулярным лабораторным я вообще не представляю как что-то делать.
Такого уровня работа действительно требует много. Если самому не справиться, то попробуй получить консультацию съевшего собаку на такой работе.
Яблочки, яблочки или дела Xсовые
"А дальше в дело пойдёт серебряная проволока диаметром 0.008мм. Она в четыре раза тоньше человеческого волоса"
Ответ на пост «Починить шлейф экрана на Motorola one action»
Про то я и спрашивал, в общем-то. Только у меня нет шлейфа на замену. Можно взять еще один монитор и его раздербанить, но мне будет жалко второй и порочный круг замкнется, таким образом. Парадокс.
Вы хирург-окулист? Если есть знакомый коллега нейрохирург, тогда у вас должно получится) Это для меня все что меньше кабеля 0,75 квадратов уже мелковатым кажется). А если микроскоп и лак УФ есть, то дерзайте. Снизу в качестве подложки используйте каптоновый скотч.
Я-то да, а вот нейро нету) Есть микроскоп БМС-9 бинокулярный, а больше пока ничего нет. Есть УФ-лак для ногтей только и довольно толстый паяльник. Почему-то есть надежда, что припой сам растечется как надо, по типу как СМД-компоненты когда паяют.
Спасибо за рекомендации, сначала попробую увидеть операционное поле в микроскоп.
Два вопроса: 1. Зачем нужен УФ лак для ногтей, я всегда думал что им только всякую мелочевку восстанавливать/изолировать.
2. Вспомнил по вашему нику что вы комп собирали, теперь планируете монитор восстановить? Сейчас кстати на всяких озонах на 27 дюмов вменяемые деньги стоят моники. Я планирую но никак не решусь из б/у монитора сделать что то типа украшалки на прозрачную крышку системника. И блин надо мне комп опять апгрейдить, во вторую часть GOD OF WAR на моем железе поиграть не могу, из за отсутсвия поддержки инструкций моим процессором(.
Да-да, это я. Монитора сейчас два, 22" и 23", но из-за спортивного интереса взял 27", а там такое. Апгрейд мне пока так и не понадобился, всё никак не закажу 2х8 ОЗУ, и пока хватает, вроде. Монтаж видео и мультитрек звука делает лехко, а в игры я так играть не начал.
Процессор е5 на 2011-3 поддерживает SSE4.2, что уже необходимо для win11 24H2 - ноутбук уже на этом выходит из чата, а вот на Зион я вчера как раз установил эту сборку. Не знаю, чего уж такого могут хотеть игры, если Вынь только-только выставило такие требования. ТРМ, ессно, из сборки был удалён.
Вот вроде пишут, что есть какой-то то ли мод, то ли патч для v2 процессоров. Эмулирует Хасвелл. Насколько схема рабочая - я хз, опять же. Наверное, всё-таки уж можно и на v3-v4 перейти, при этом, видимо, собрав его заново, потому как один фиг уже DDR4 надо.

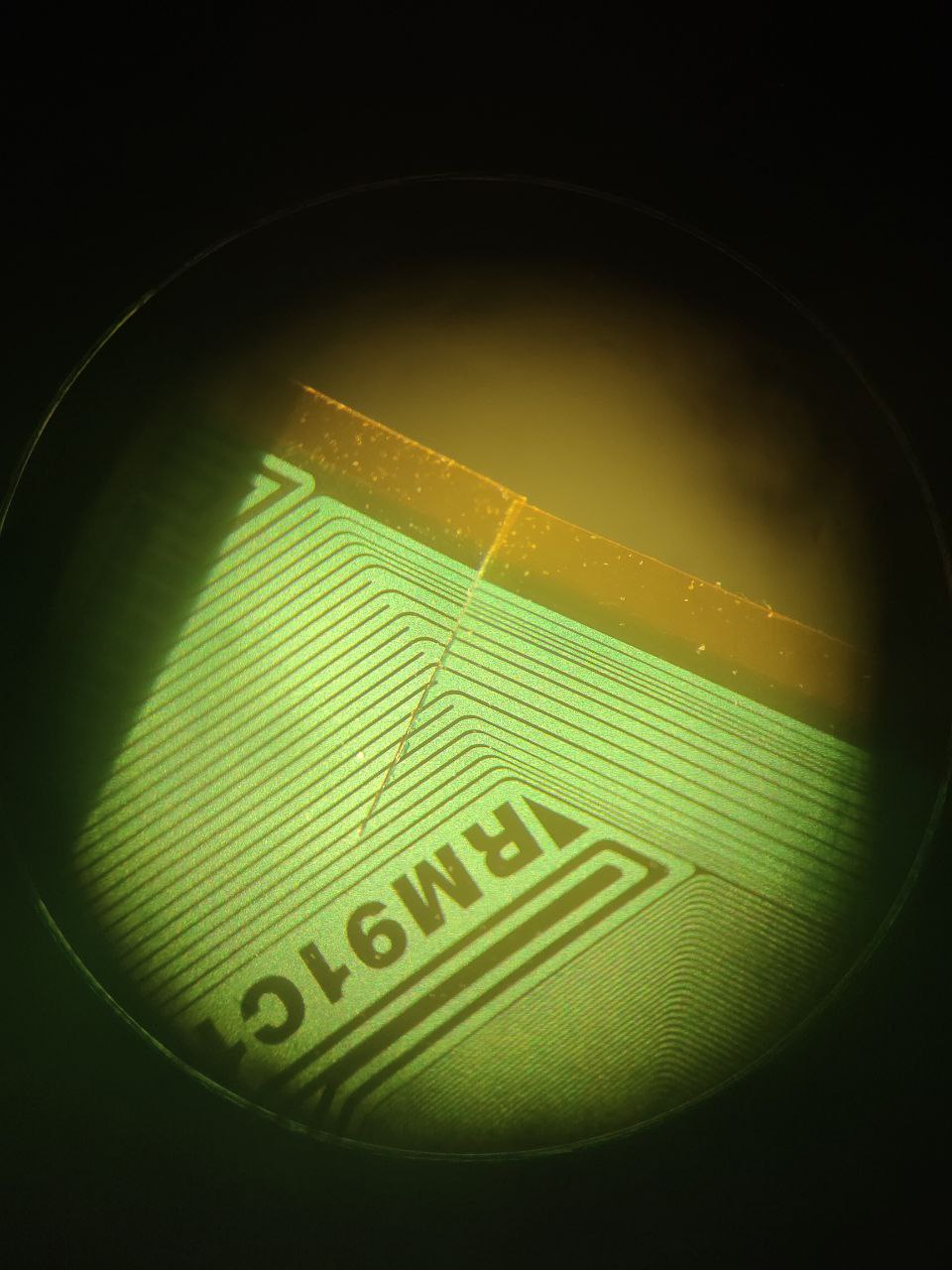

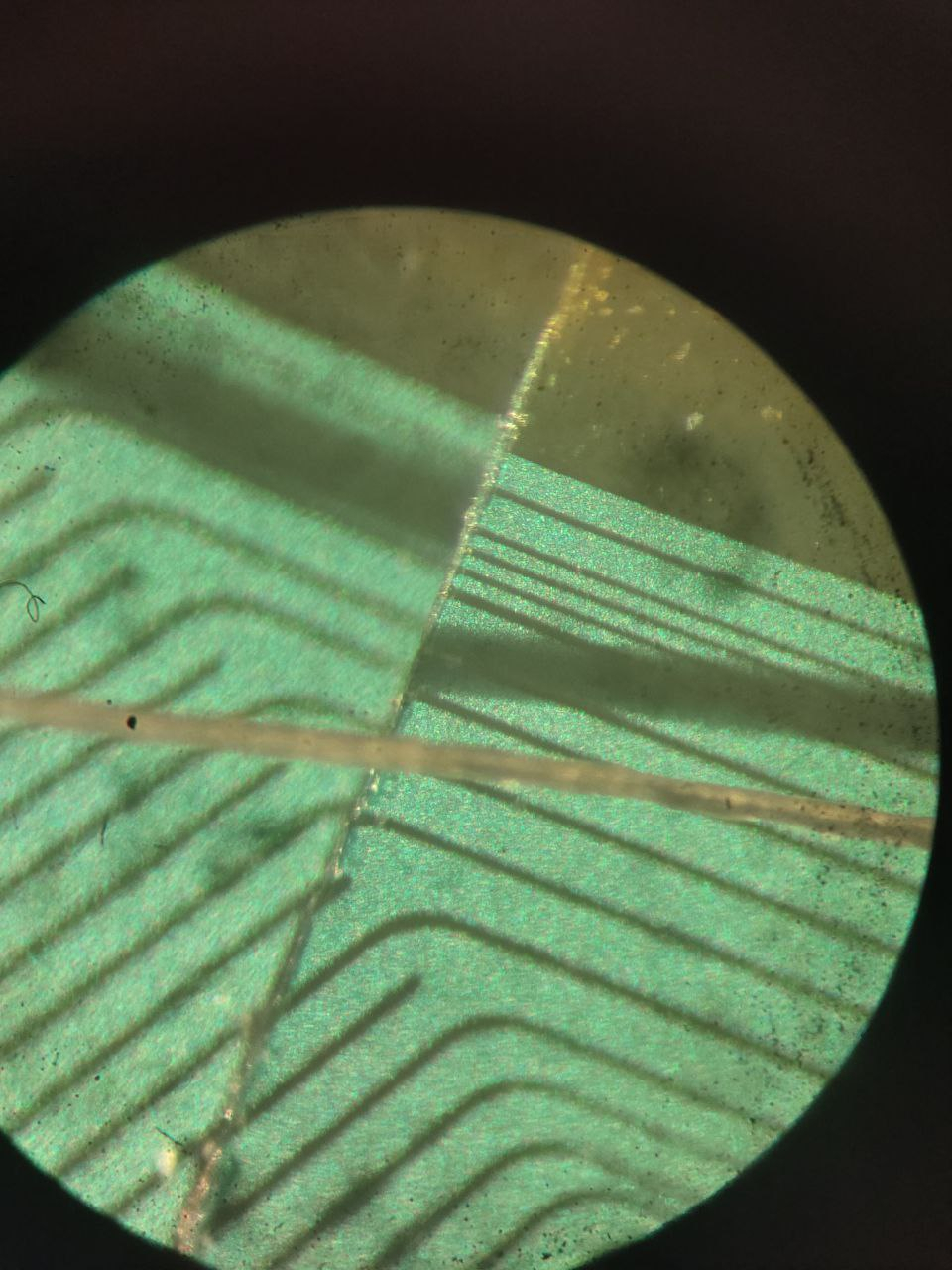

А вот фото разрыва под микроскопом. Критическое место - это где три дорожки по ширине одной, или в толщине волоса. Ну не знаю, если припой хорошо ляжет, то в принципе почему нет.
У меня как раз SSE 4 не поддерживает. А если запускаешь через эмулятор, то процессор в 100% упирается. Ну раз микроскоп есть, то чистите края шлейфа, позиционируйте его чтоб дорожки срастить, бросайте перемычки и потом по результату отпишитесь)
УФ-лак? Ну, может быть, для приклеивания шлейфа к подкладке с обратной стороны. Пробовал щас зачищать лак - инсулиновая игла ещё подходит, но немного толстовата)))
Точно не быть мне хирургом(((( А вы смотрю успешно вторую профессию осваиваете, у меня даже бизнес план появился... Свои услуги раскидайте по общедомовым чатам, будете после работы паять/починять смартфоны)
У меня первое ощущение, что я это буду пробовать в первый и последний раз. Где-то у меня была книжка Сядристого "Тайны микромира", там, конечно, он реально делал подковы для блохи, но это другое...
Я пытался сам таким заниматься, но понял что быстро озверею, еще когда раскладушки в моде были, там шлейф менял. Когда отказал брелок от сигналки (там экран тоже на шлейфе), плюнул и отдал в мастерскую.
Я чёт тоже зверею. Есть такое ощущение, что три тонкие дорожки пропаять не получится. Ну то есть не получится раздельно:) А какой тогда смысл. Надо взять паузу и скушать твикс.
Я на Ютубе поражаюсь с ремонтников которые восстанавляивают оторванные пятаки допустим под чипами памяти видеокарты. Там пятак тоже только под микроскопом смотреть,а они еще спиралью проволочку выкладывают (мазохисты эдакие)
Я пока что застрял на стадии приклеивания подкладки. Ультрафиолет через шлейф не проходит. Наверное, надо цианакрилат, а вот что приклеивать - тоже вопрос. Пластик вроде нельзя, может поплавиться, а что тогда? Картон, текстолит, металл?
Я со своей башни теоретика вижу это так: Паяешь по максимуму шлейф, потом закатываешь под лак, а для надежности под каптоновый скотч упаковываешь с обеих сторон.
Тогда пытаться на каптон его укладывать аккуратно, максимально сжав трещину. Ежели все трясется и смещается.
А матрицу смотрели сколько на него стоит? Я не думаю, что запредельные деньги особенно если воткнуть к примеру на 60 Гц.
Да как монитор новый она и стоит) А там, в мониторе-то, ничего и нет особо. Корпус, плата, подсветка и матрица. Блок питания внешний.
Склеил, вроде как, шлейф. Сейчас буду делать паяльную пасту (ну не купил заранее:), а там видно будет...
Да там и тыкать-то нечего, всё слишком мелко. Любые проводки толстые, припой растекается не так как надо, вроде бы что-то лудится, но излишки убрать невозможно. Там есть три параллельные дорожки по ширине одной - это вообще непостижимо. Значит, или какая-то там мастерская, что вряд ли, либо пусть будет большой белый осветитель:)
В глазной хирургии таких размеров в принципе нет, если только сшивать глазной нерв - чего сделать никто еще не мог, да и невозможно это.
После пайки шлейфа попробуйте сшить глазной нерв). Если получится у вас, то откроются невиданные доселе горизонты. Будете подопечных на шлейфах натаскивать, а на нейрохирургов смотреть как на слабаков.
Я лучше на пенсию пойду! Матрицу убрал от греха подальше, не ровен час нервов не хватит, если вздумаю дальше ковыряться. Попробую подсветку запитать через регулятор напряжения - и то полезней будет.
Не допаял, конечно))) Может, случайно где-нибудь узнаю, что шлейфы матриц недорого паяют, туда отнесу, а пока пусть едет в гараж.
Я не представляю, что можно руками спаять эти дорожки. Замена шлейфа хотя бы полуавтоматически происходит, сопоставил точно по меткам - и всё (вроде бы), а это - ручная работа. В то время как за 4000 можно найти 2к моник на 27" тех же. Не всегда, но можно...
Может набитые руки под мелкую работу,а может какие то свои приспособления. Кстати давно читал что кто-то покупал в РФ за какие то дикие деньги приспособления для пайки шлейфов к матрицам. Но думаю там цена будет вообще огонь. Может каким нибудь низкотемпературным сплавом попробовать, типа розе?
Теперь надо как минимум убрать всё то олово, которое осталось то тут то там. Нееее, если никто за адекватные деньги (2, ну 3 тыщи) не возьмется перепаять этот шлейф, то менять матрицу за 7+2 тр я не стану, конечно. Мне бы вот только узнать, какое напряжение подавать на линейку диодов. Ну или подберу как-нибудь.
Нервы дороже.
Медная оплетка + паяльник? Или как вариант просто излишки оставить как есть, нехай сами снимают.
Да я вроде на вторник договорился, заберут, посмотрят. Говорят, мы и после попыток ремонта шлейфы ремонтировали. Озвучили предварительно тыщи три - если больше, то нах...
Оплётка оказалась слишком толстой и не стала впитывать олово. Может не то взял - уже нервов не хватило рыться дальше в проводах.
Да это не только у вас. Ютубовский ремонтник (по моему ноутбук 31), тоже охеревал восстанавливая материнку у смартфона. Там на пятачке размером с копеечную монетку тоже паял херову тучу СМД компонентов. Я как то пробовал в студенчестве свои силы в пайке кнопочных телефонов, и понял что больше я за это не возьмусь)
Как это зачем станция. Можно было бы купить трафареты за копейки, и апгрейдить комп, купив видеокарточку с ошибкой 43 и например поменяв на ней видеопамять или отреболлив проц)
У вас просто биос неправильный зашит. Если прошить правильный биос то сразу и обновления драйверов начнут сами прилетать (а не надо будет каждое патчить). Кстати последние обновления у меня несколько снизили температуру карточки с 88 градусов в стоке, до 82. Я подкрутил настройки карты, снизил потребление и теперь играю на 78 градусах.
По номеру чипа. Человечьим языком написано в богомерзком дзене. На наши карточки насколько я знаю ставилось несколько чипов, и все подтачивались под примерно одинаковую производительность. Вдруг у вас от РХ590 чип стоит?)
