Прошу помочь с определением деталей чертежа
Утро доброе, Пикабу. Не нашел сообщества, где мог бы задать этот вопрос, поэтому просто выкладываю. Небольшой введение в курс дела написал ниже картинок.

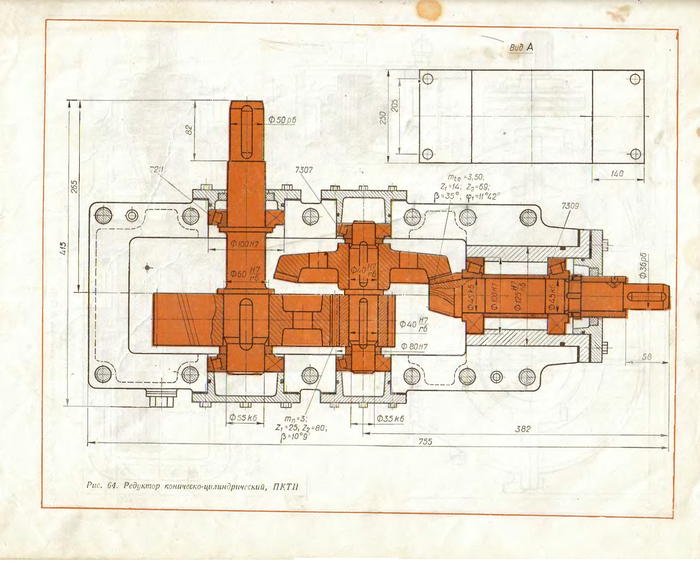

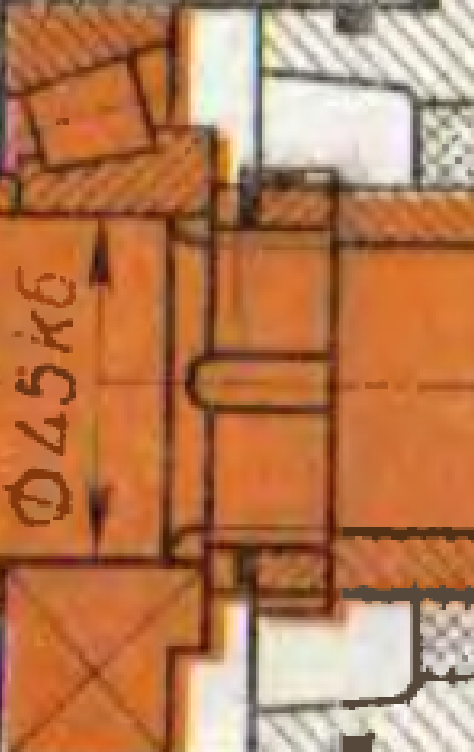

Суть вопроса такова - можете, пожалуйста, подсказать, что расположено на первой картинке? (В середине, а подшипник мы уже разобрали) Качество чертежа такое же, как и здесь, лучше нет. Куратор говорит, что там гайка (хотя там мы увидели разве что шпонку), и что надо определять параметры по диаметру резьбы, далее просто ссылается на атласы, говорит, чтобы там искали. Мы пересмотрели все страницы о соединениях, но не нашли, что там в принципе расположено.
Ввод в курс дела: На паре нас разделили на команды, нам выдали по чертежу на каждую, сказали, что к концу семестра нам надо его полностью оцифровать в Компас-3D. Так же отослали нам пару атласов общим объемом страниц 700, куратор примерно показал, где что находится на чертеже, и всё, дальше сами. Мы студенты-первокурсники, знакомы с чертежами только по семестру начертательной геометрии, и по полусеместру машиностроительного черчения, подобные задания нам даются впервые. С коническими зубчатыми передачами с трудом, но разобрались(буквы были не те, что в атласах). Сейчас вот сидим, не знаем как тут выполнять, от куратора ответов нормальных не добиться.
