Помогите молодому ЧПУшнику

Доброго всем времени суток. Мой первый пост здесь, в котором хочу попросить у вас совета. Сейчас начал заниматься 3D обработкой на ЧПУ фрезере. Столкнулся с проблемой нормального пилеудаления, работаю с гипсом. Есть насадка на шпиндель к которой подключеная система стружкоудаления. Проблема в том, что иногда есть участки где нужно обработать намного глубже чем высота насадки на шпиндель. Возникла идея придумать насадку которая может вертикально перемещаться. Но подумал что можно купить фрезу большей длины, но тогда будет плохо работать пилеудаления на малых глубинах фрезеровки. Возможно у кого-то есть какие-то наработки, или кто то просто поможет советом

0
Автор поста оценил этот комментарий
Пиль? Иль не пиль?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Синька зло!
0
Автор поста оценил этот комментарий
Вполне хорошо, как по мне..... А щетка на насадке есть?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Да, есть. Правда её пришлось дорабатывать потому что производитель станка, он же и производитель щётки смог кое-как её изготовить со второй попытки)
0
Автор поста оценил этот комментарий
А какой объём в час у Вас аспирация?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
1150м3/ ч. По паспорту так
показать ответы
1
Автор поста оценил этот комментарий
Да это понятно всё, у Вас всё так же как и у всех. Я это всё к тому и писал, что ничего нового и хитроумного, до сих пор, сумрачный китайский гений не придумал.
Максимум "колхоза" который Вы сможете прикрутить к своему шпинделю - это поставить одну, две, три форсунки с СВ на зону обработки, но в первую очередь это делается для удаления пыли при тонкой и глубокой фрезировке (что бы пыль не забивала пропил и, как следствие, облегчала фрезе работу) .
Но Вашу проблему это решит только при действительно мощной, не... Не так... Скорее - ПИЗДЕЦ КАКОЙ МОЩНОЙ вытяжке... (ВЫРУБАЙ НАХЕР - ЗАГОТОВКУ В "ЦИКЛОН" ЗАСОСАЛО).
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ахахаа. Можете разшифровать что такое СВ?
показать ответы
0
Автор поста оценил этот комментарий
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ух ты, никогда такого не видел, спасибо
показать ответы
0
Автор поста оценил этот комментарий

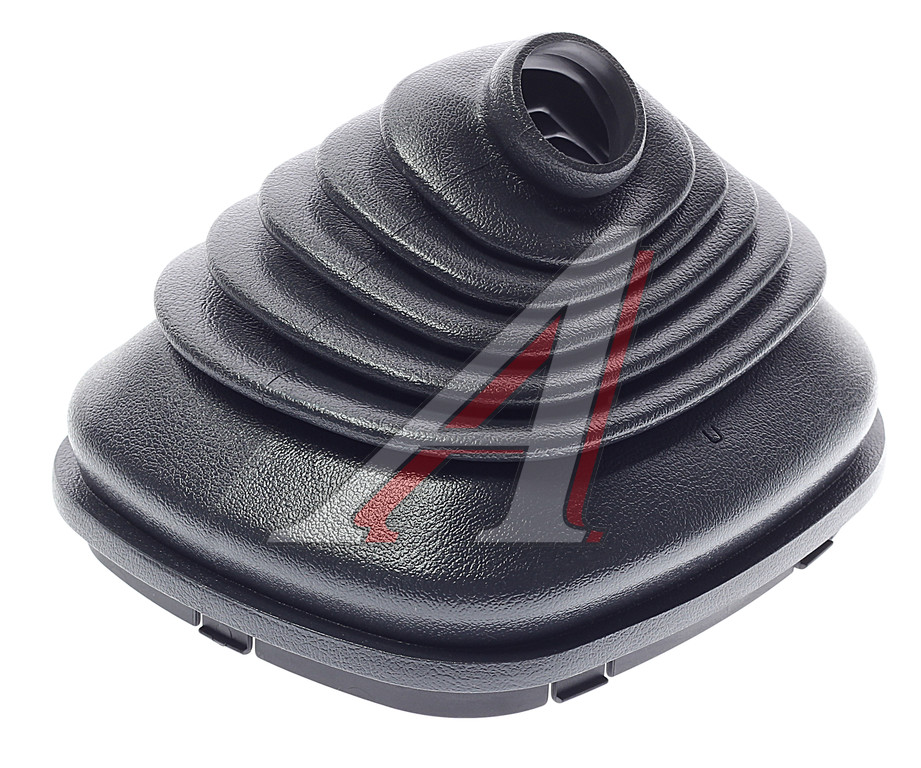

Переверни станок, на шпиндель надень баян.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Баян... Какой баян?
показать ответы
0
Автор поста оценил этот комментарий
Спасибо, мы делали для Роскосмоса, там точность нужна была
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
У меня сначала Хай-тек, потом хай-так, а под конец заказа х*р с ним...
0
Автор поста оценил этот комментарий
Ну так вообще нам по пути я думаю, если не против)
https://vk.com/id148179025
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я с Украины, ВК удалил. Есть телеграм, Вайбер, Инстаграм?
показать ответы
0
Автор поста оценил этот комментарий
На профильном флрума (cnc-club или другой русскоязычный) видел вариант с вертикальным перемещением насадки. Но там чувак уж очень заморочился. Наверное, похоже на Ваш случай.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Очень благодарен за совет, буду искать
показать ответы
0
Автор поста оценил этот комментарий
Если Вы придумаете как решить проблему удаления мелкодисперсионной пыли без внешнего кожуха над рабочей зоной станка, подачи СВ к зоне обработки, и разумеется нормальной аспирации, то у Вас есть все шансы узреть свой памятник ещё при жизни.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Аспирация работает хорошо, но при условии если щётка прижата к заготовке, и нету зазора. Шпиндель у
меня з воздушным охлаждением и он просто задувает пиль. Щётка прижатая, пиль находится в пределах размеров насадки, немного теряет свою скорость, а дальше уже удаляется системой аспирации
показать ответы
0
Автор поста оценил этот комментарий
Если взять длиннее фрезу, то точность пропадёт, будет биение на конце, если это не сильно важно, то можно так... Но лучше всего разделить деталь на несколько частей и потом соединять... В проге можно выточить позиционные отверстия самим станком круглые, примерно 10 мм в диаметре, в одной и второй детали, сделать чёпики примерно сантиметра 4 в длину лучше из пластика тоже на станке и вставлять в эти отверстия, таким образом все детали встану ровно на свои места... Я спать уж пошёл, если надо, завтра могу поподробней написать
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Сейчас у меня фреза l=60, я думаю сильно точность не упадёт, если поставить фрезу l=100. Диаметр 6мм. Хороших вам снов
показать ответы
0
Автор поста оценил этот комментарий
Декоративный кирпич, 3д панели, все из гипса, так же формы из полиуретана. У меня в профиле есть посты если что.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Моя фирма занимается гипсовой лепниной, так же 3д панели, гипс и бетон
показать ответы
0
Автор поста оценил этот комментарий
Щётку нельзя удлинять, если она конечно есть, из-за сильно длинных ворсин, их может намотать
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я думаю полностью переделать насадку, чтобы одна часть крепилась на шпиндель, а другая которая из щёткой, могла двигаться вертикально чтобы можно было регулировать вилки относительно фрезы
0
Автор поста оценил этот комментарий
Этого достаточно. ЧПУ есть, значить не дурак) может сработаемся.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Может быть, а чем именно занимаешься?
показать ответы
0
Автор поста оценил этот комментарий

Можно попытаться разбить макет на слои, обработать их, а потом полученные заготовки склеить в одно изделие. Либо сделать обработку дважды, сначала черновую -большой фрезой, затем чистовую - тонкой фрезой.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Гипс заливаем в одную большую плиту чтобы деталь получалась монолитная. Обработка так и происходить в два этапа. Черновая и Чистовая
0
Автор поста оценил этот комментарий
Привет однокашник, я тоже работаю с гипсом и мне нужен опытный чпушник, давай дружить?)
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
К сожелению друг, я не такой и опытнй. Только два месяца практики
показать ответы
0
Автор поста оценил этот комментарий
Удлинните щетку. А лучше - умощните систему аспирации.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Проблема в том, что как не наращивай мощность, пиль очень мелкодисперсная, и нужно чтобы вокруг фрезы было замкнутое пространство, иначе всё начинается улетать за пределы
показать ответы
1
Автор поста оценил этот комментарий
Работал с фанерой и модельным пластиком, просто клеили слой за слоем,... Но тут гипс, можно компрессором сдувать пыль и чтобы попадало в этот пылесос, кстати на этой штуке должна быть щётка вокруг насадки, она и позволяет опускать шпиндель ниже, и тем самым стружку будет засасывать
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Так и есть, но длины всё равно не хватает. Начинает цеплять сам корпус щётки
