Или великий ремонт от мастеров савёловского рынка.

Добрый.
Многим известно, что многие современные ультрабуки начали лишаться своих классических зарядных гнёзд и на их место пришли разъёмы type-c.
Но только вот конструкция таких разъёмов оставляет желать лучшего и в одном из посте о помощи я предположил:

#comment_237828953

Добрый. Я уже делал подобное с matebook 15. У них слабовата эта история продумана и выламывается весь разъём и нужно его дублировать весь, а на совке тсу скорее всего + и - запаяли и готов)
И да. От телефона разъём не подойдёт.
Если родной разъём ещё не убили или он не сломан, то шансы на восстановление 100%.

Суть истории. У ноута отпала быстрая зарядка, а потом и вовсе перестал заряжаться.
Отнёс на совок, там ему его отремонтировали и через непродолжительное время ноут больше не заряжался.
На следующий день после моего коммента ноутбук был у меня.

Лампочка у разъёма уже не горит...

Итак. Теперь посмотрю, что же там делали великие савёловкие дилетанты.
Разбирается легко

Откручиваю вентилятор и

Ай да молодцы. Валенок то забыли убрать

Или не захотели? Типа после потом принесёт с просьбой почистить и ещё денежку взять.
Это ладно, убирается легко и перехожу к основному - разъём зарядки.

Видно, что пропаивали дорожки не снимая разъём.
Почему? А потому что припой на основных креплениях заводской и запаян ровно.

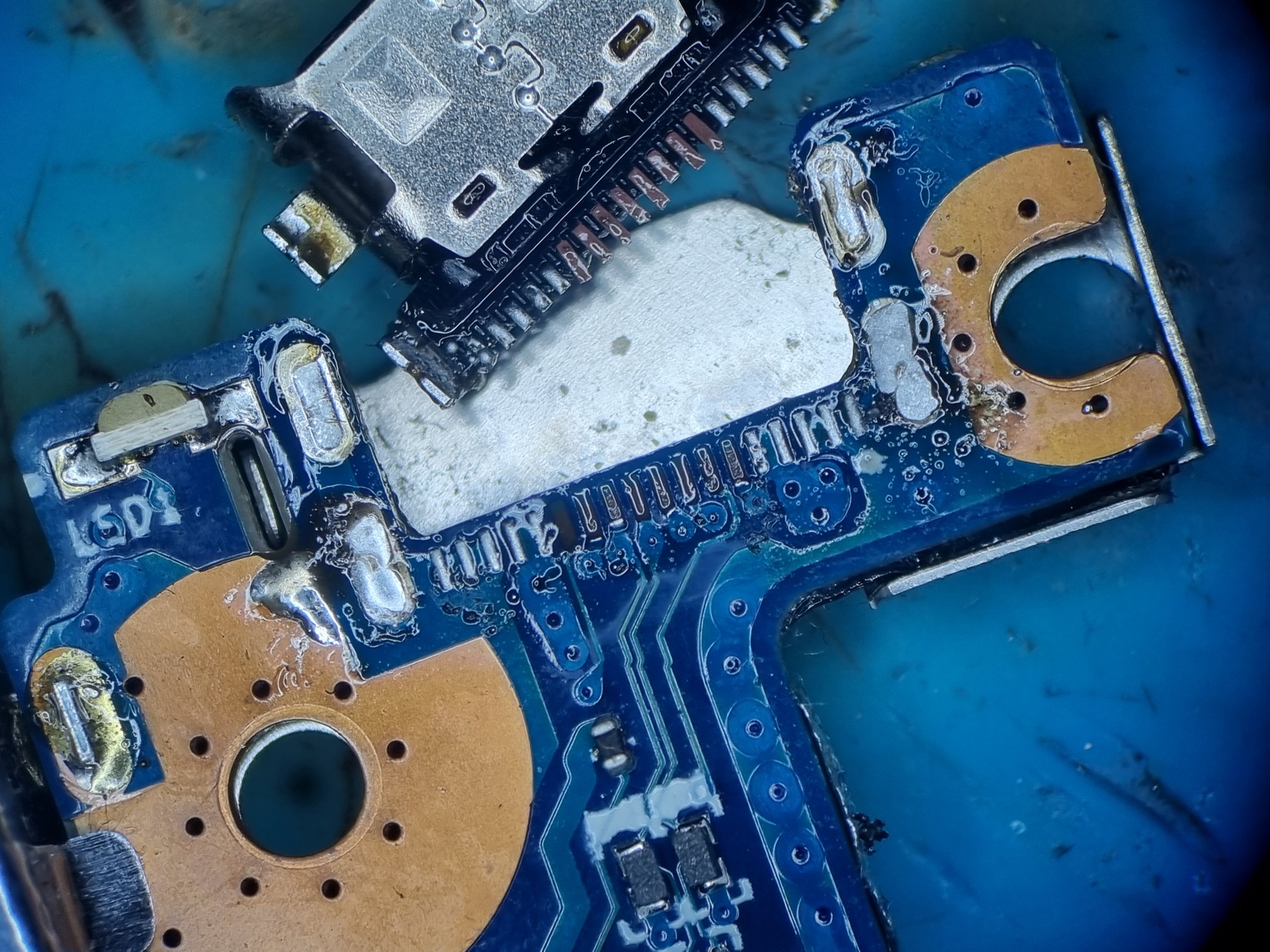

Самое время снять его

Шикарно)
Как я и предполагал, что пропаяли только + и - xD
Центральные дорожки тоже пропаивали но зачем? Оно же мёртвое и после пропайки часть припоя схватилась с концом дорожки и работало какое то время, пока при очередной зарядке не отвалилось совсем.
Я уже такие вещи делал и поэтому приступаю к делу.

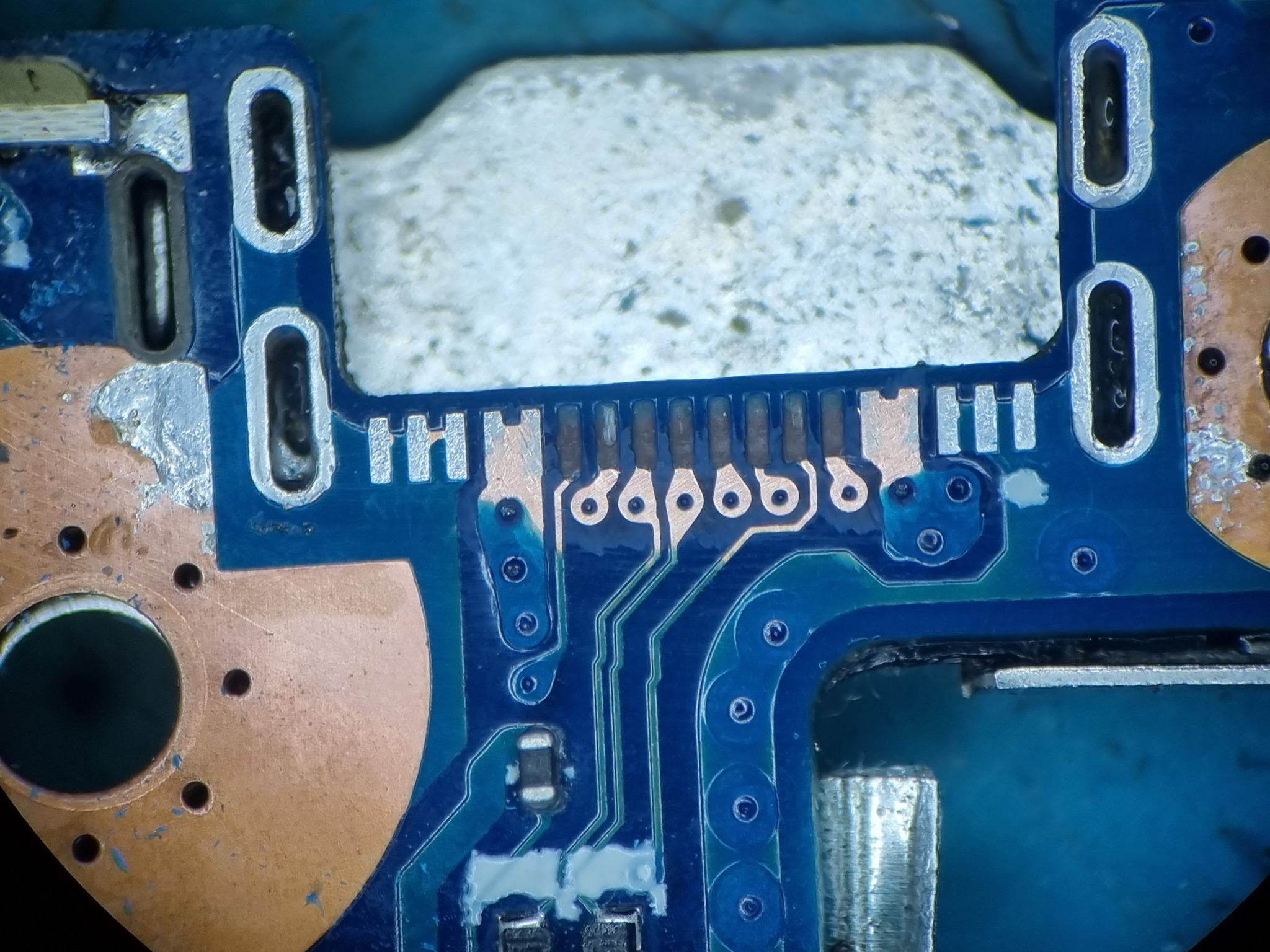

Зачищаю дорожки

Теперь их нужно залудить для будущих перемычек

Шаг дорожек тут большой, поэтому за основу перемычек буду использовать толстый и жёсткий провод от моторчика)

Сначала устанавливаю разъём и припаиваю плюс и минус по краям

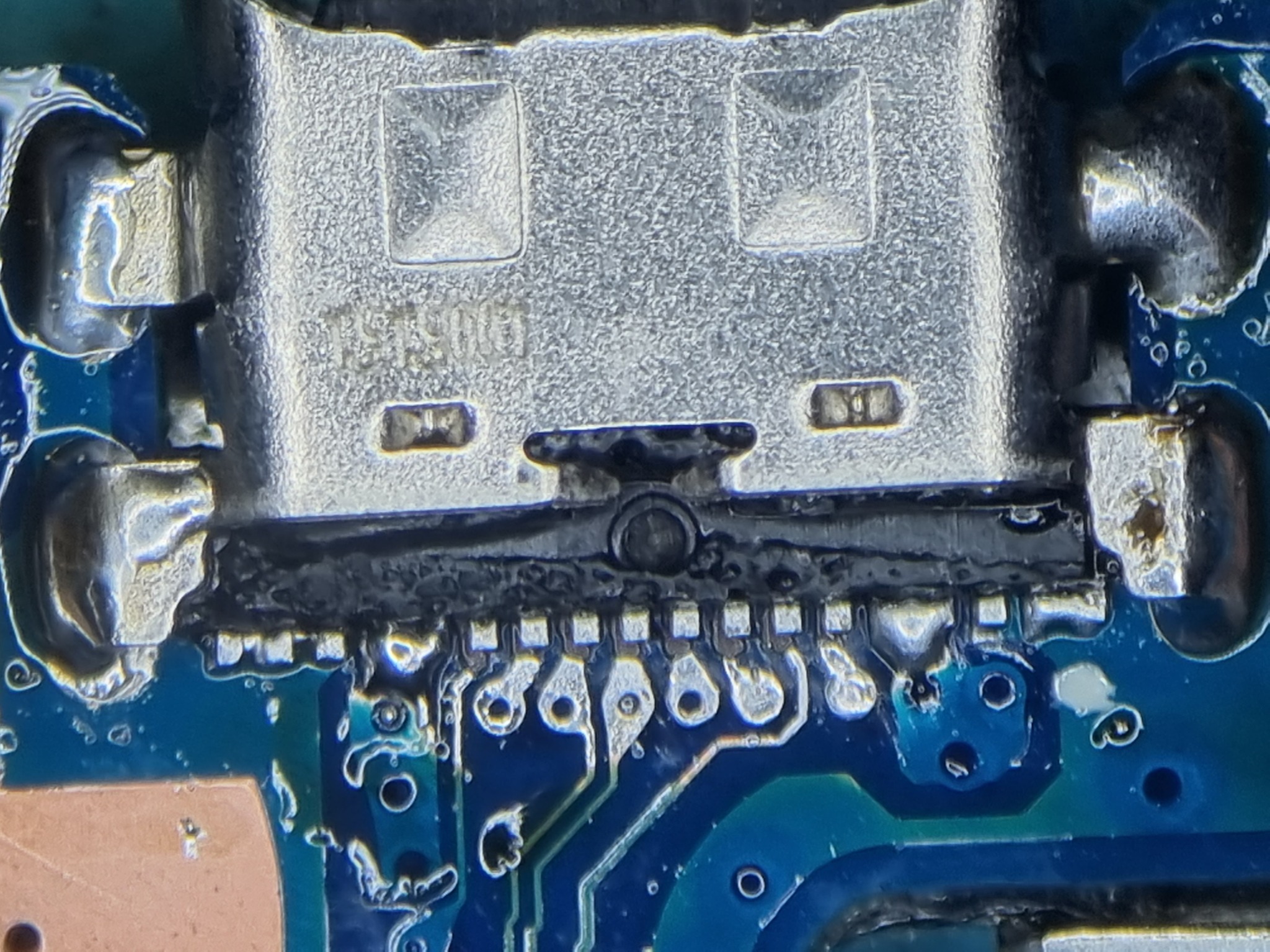

А далее делаю жирные дороги

Кому надо, то вот поближе

Проверка. Свет горит, значит хорошо

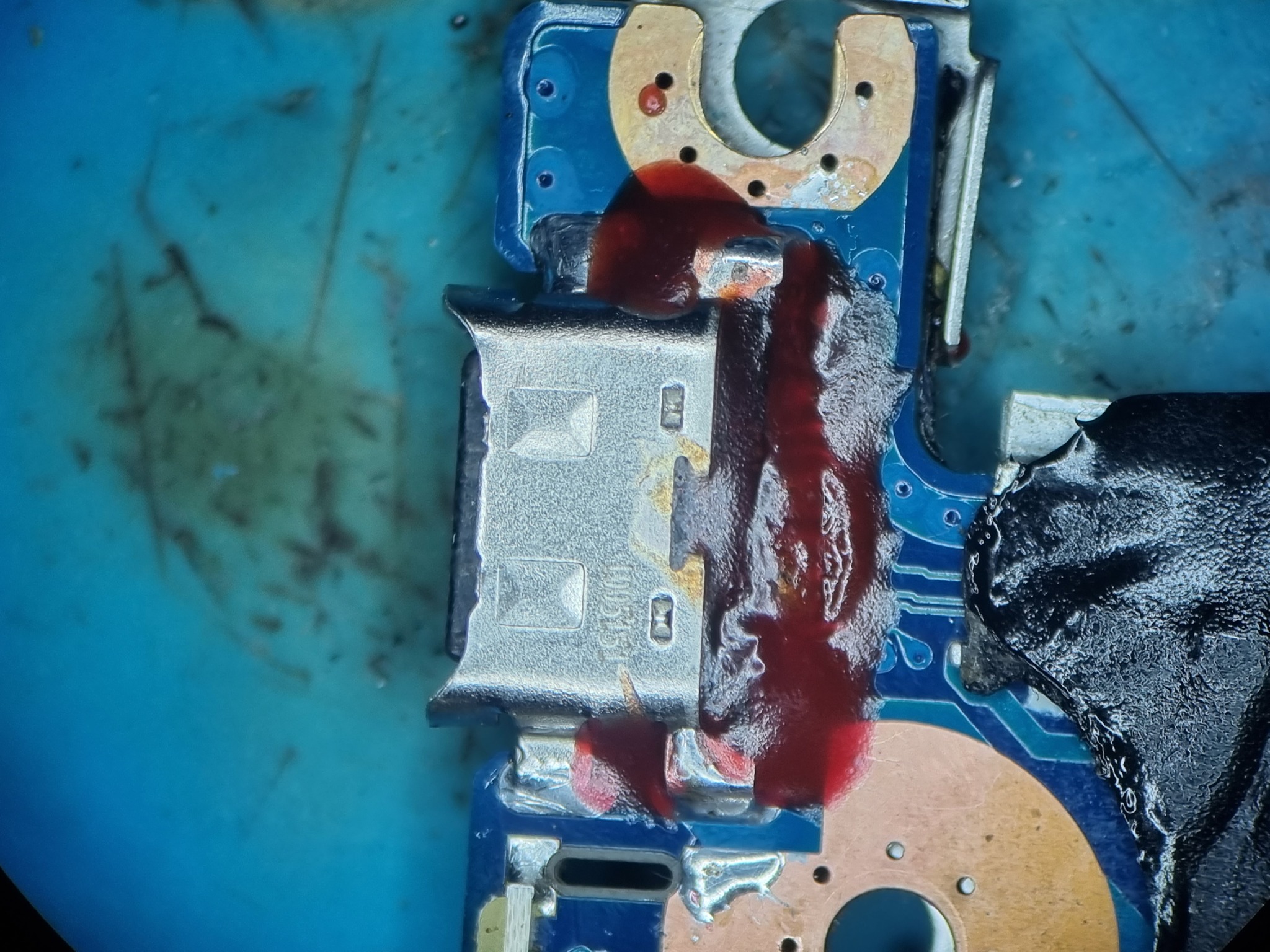

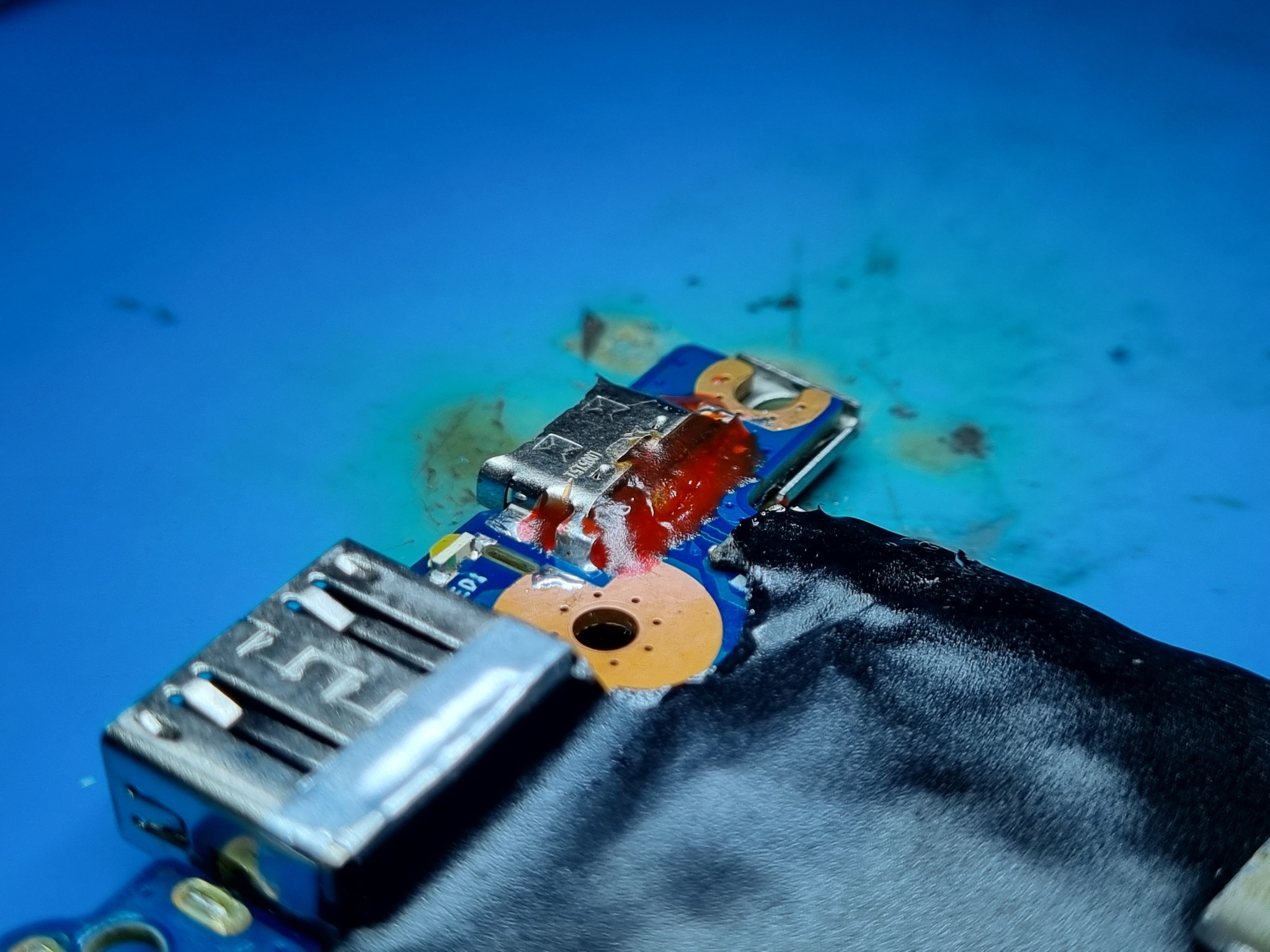

Так как это разъём зарядки, то он будет подвергаться хорошим таким нагрузкам и что бы по максимуму задолговечить контакты заливаю красным клеем

Этот клей каменеет при температуре 150 градусов и держит очень надёжно

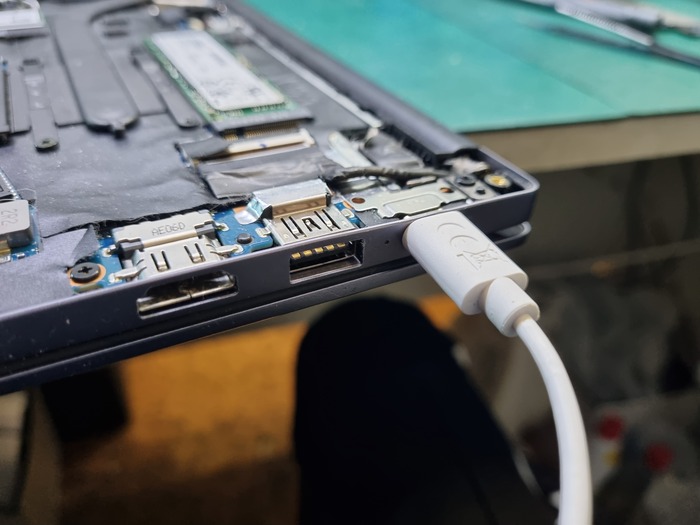

Осталась проверка при включённом ноуте

Готово. С вас 6к.

Носите на савок ещё.
