Нужна помощь спецов по аудиотехнике⁠⁠

Так, теперь надо накидать схему, куда какой провод идет от панели и от динамиков к этому делителю

Проверь сперва тестером, не ли КЗ

Узнай напряжение питания, 220/110/12/5

Переменный ток или постоянный

Нет ли вздутых или высохших конденсаторов

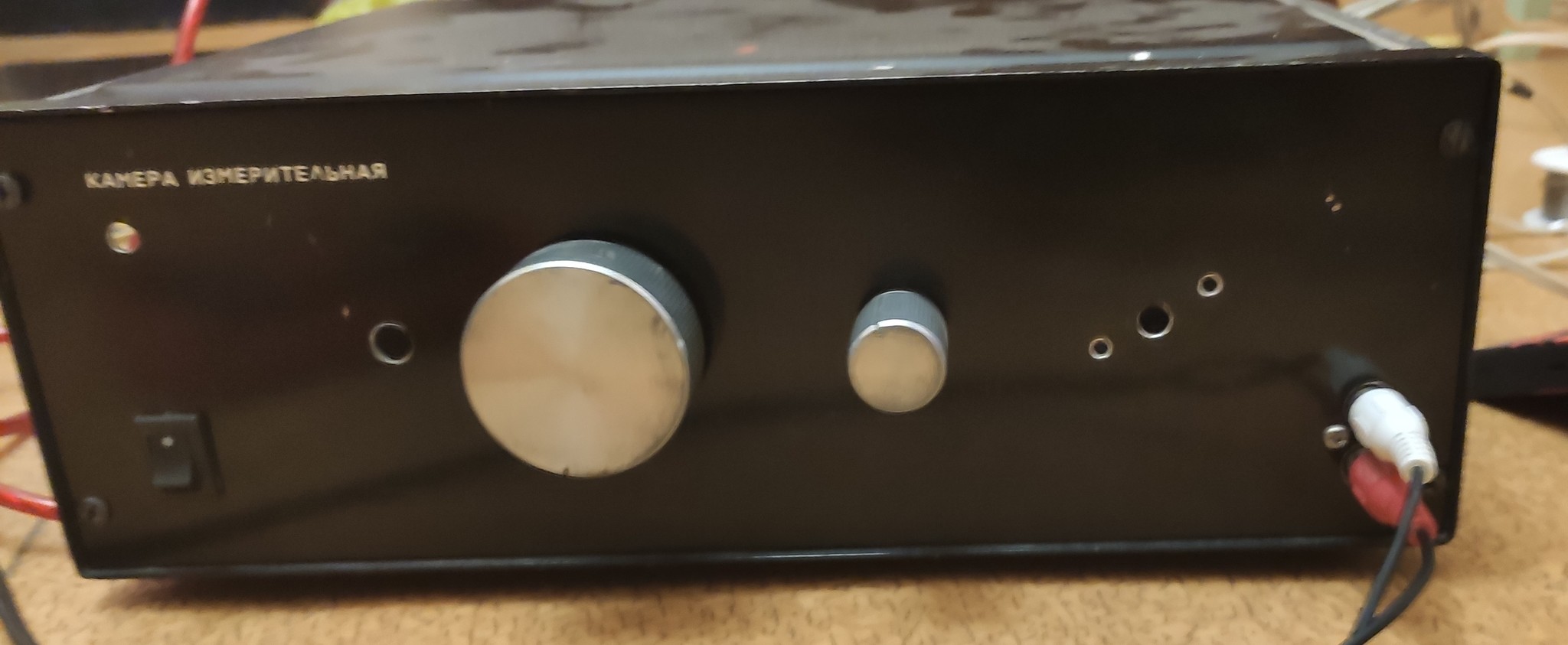

Ну и фотку усилка скинь

Берёшь и подключаешь. Штекеры входов - выходов усилителя там какие?  5 din? если нет, посмотри, загугли адаптеры на мини джек.

Нахера ты их разобрал?

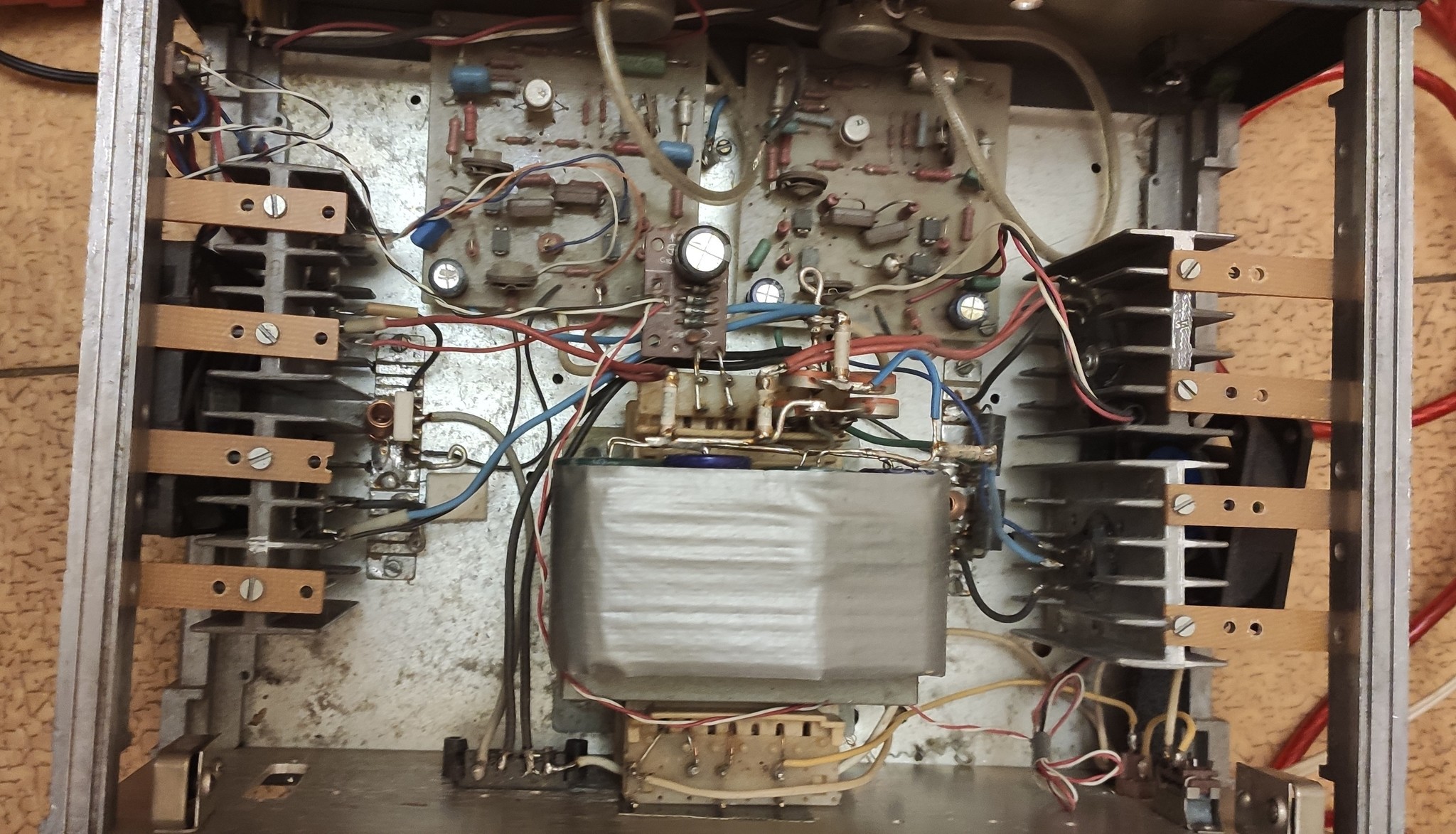

Судя по предоставленным фото .

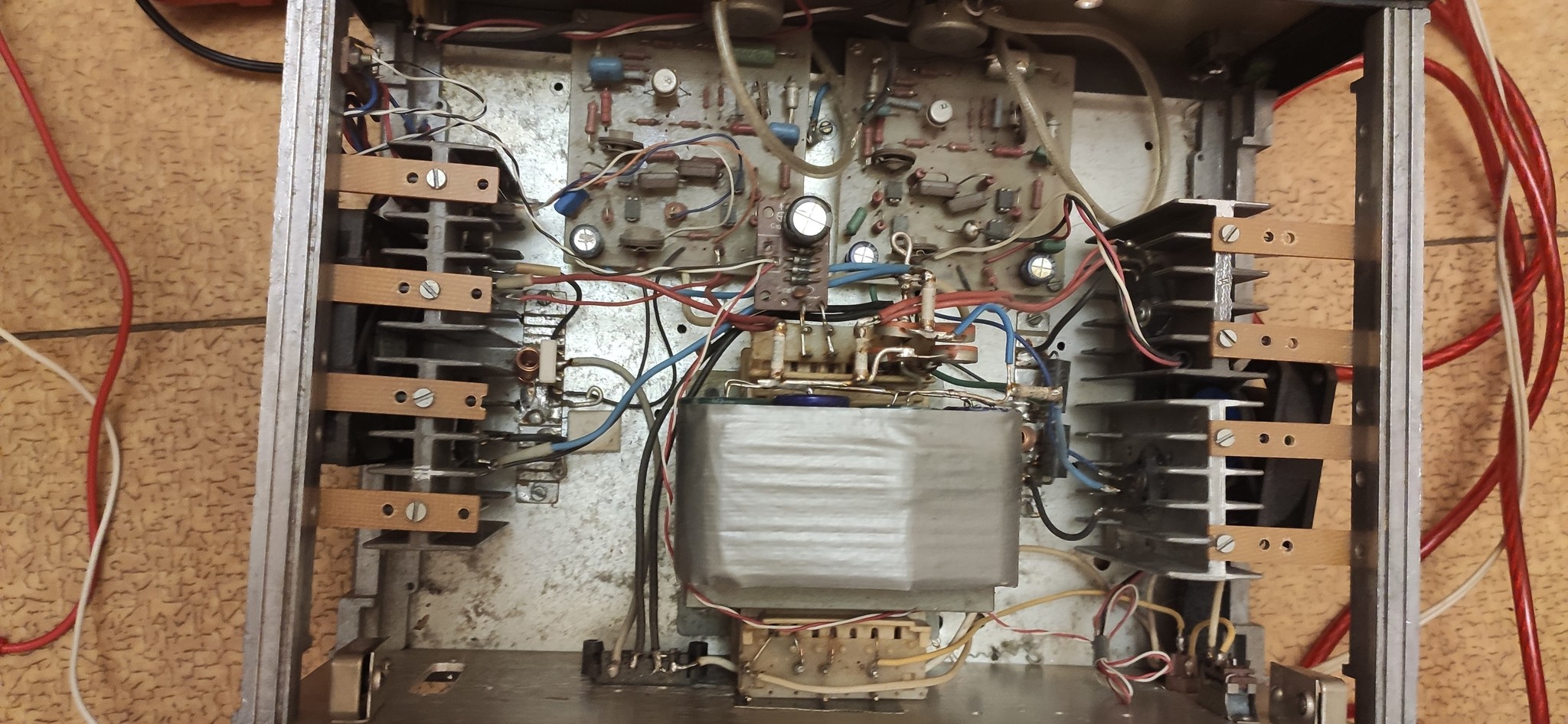

1) усилок само собой "самопальный " . если ничего в схеме не напутано, то подключать колонки можно ( благо выводы обоих каналов зажимные) предохранители в схеме хоть и керамические но присутствуют :) верхний ряд ( чёрные ) это "минус " нижний ряд соответственно "плюс" красные .

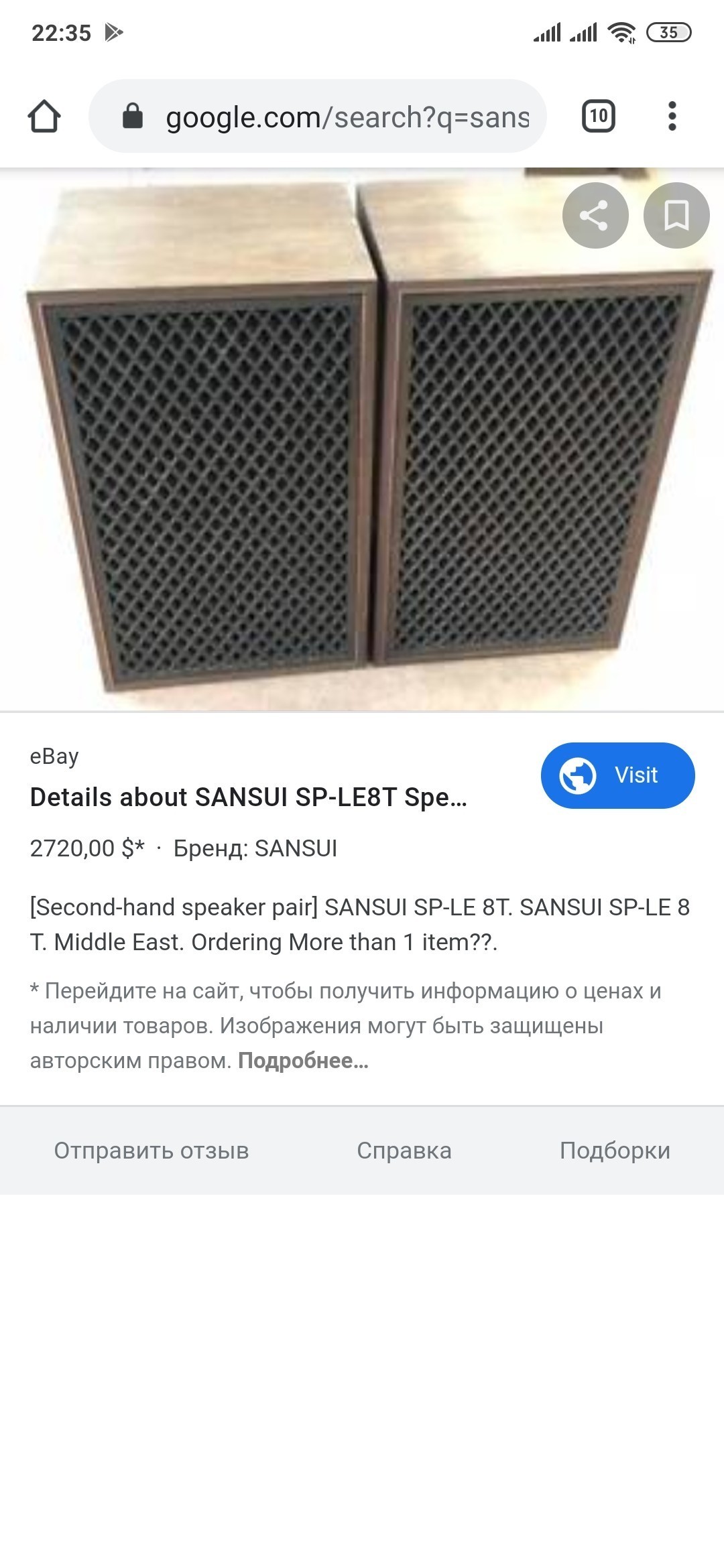

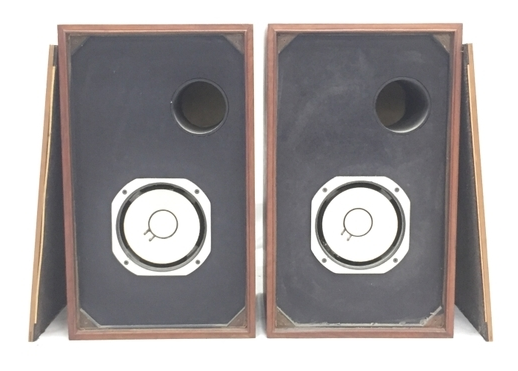

2) Касательно колонок , если это Sansui SP-LE8T то в них изначально был один динамик ( ШП ) широкополосный

https://audio-heritage.jp/SANSUI/speaker/sp-le8t.html

и следовательно 20W ( max 40W )

Характеристики;

полное сопротивление 8Ω

Максимально допустимый вход 20 Вт

40 Вт (непрерывная программа)

Плотность магнитного потока 8,500gauss

Вес сборки магнита 3кг

Уровень выходного звукового давления 89 дБ (новый JIS)

так как сопротивление 8 Ом , подключать можно смело напрямую практически к любому усилителю . Что касательно "пищалок" то они либо врезаны в ходе "апгрейда" либо...х.з.

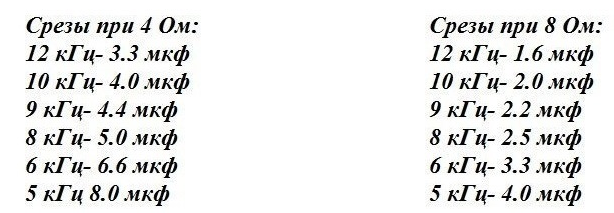

Можно впоследствии поэкспериментировать подключая их через конденсатор(ы) параллельно ШП. Начинать подбор нужно ОТ МЕНЬШЕГО НОМИНАЛА КОНДЕНСАТОРОВ К БОЛЬШЕМУ. Чем больше емкость конденсатора тем ниже он порежет вашу пищалку.

https://dinamikservis.ru/blog/dinamiki/kondensator-dlya-vch-...
https://www.drive2.ru/c/1326854/

Так надо подключить, что бы проверить)

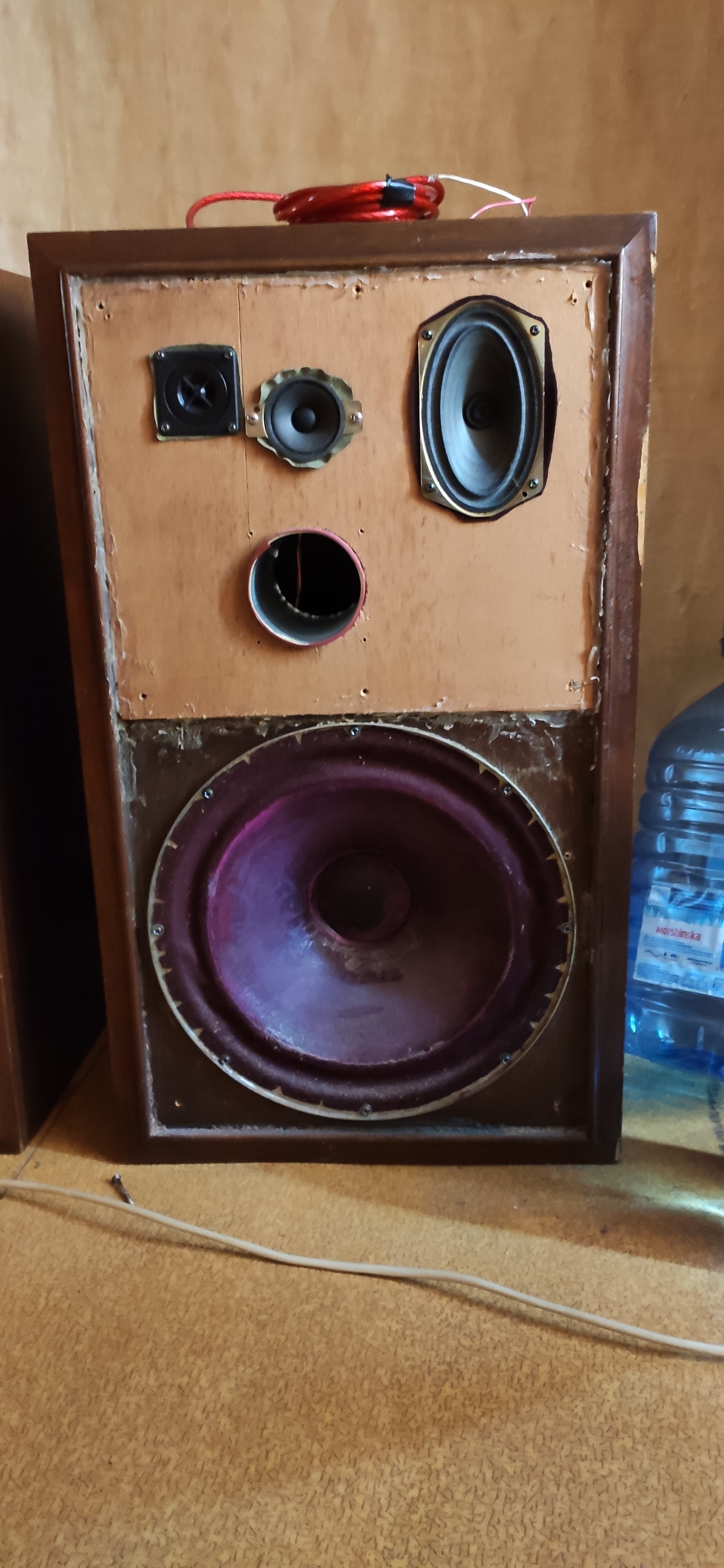

Динамик вообще один в колонке?

Если да, то толку от этой штуки не много, разве что тембр настраивать

Можно его отпаять к усилку подключить

Какого контроллера? Фильтр ты имеешь ввиду?

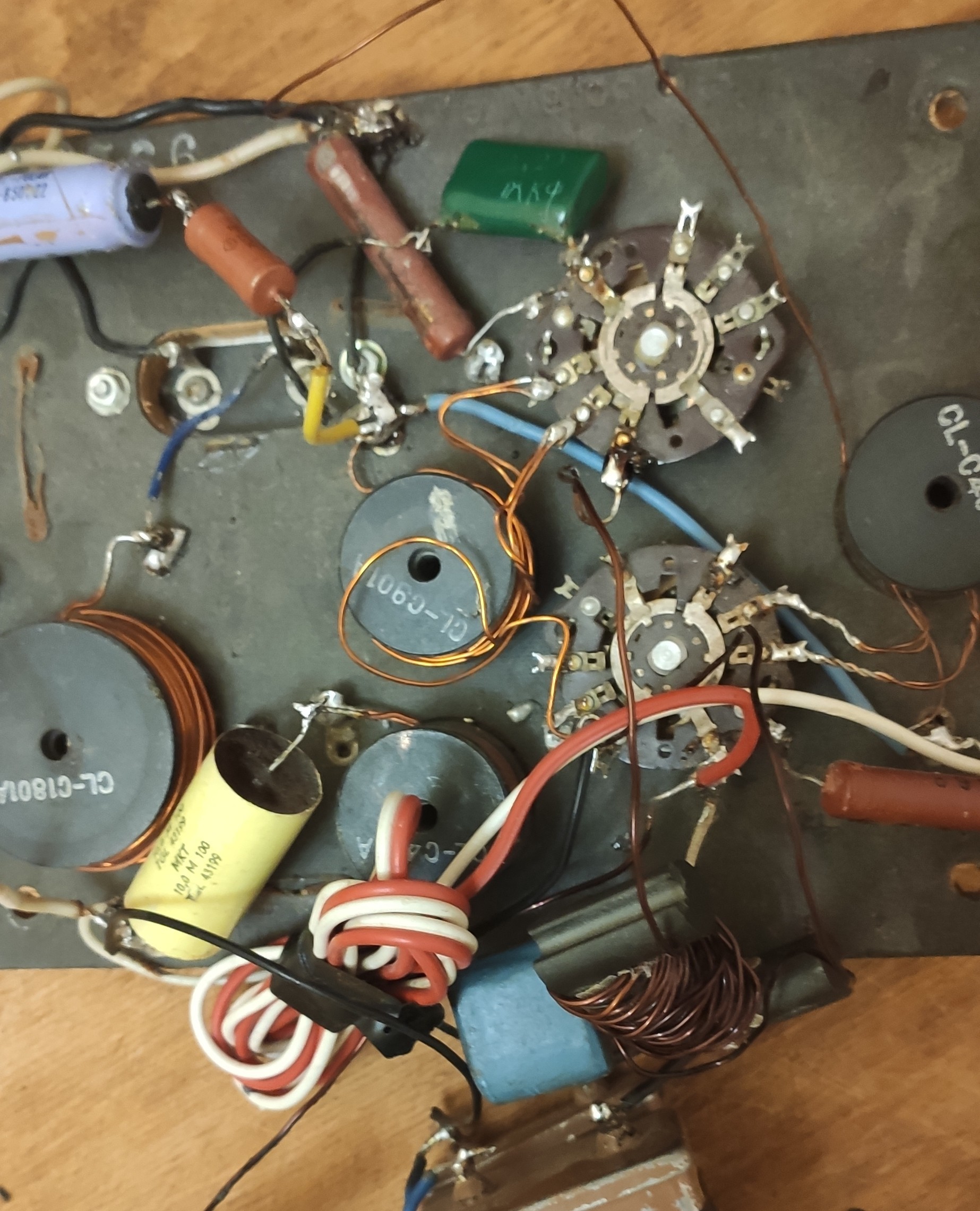

Ебать, я чуть чаем не подавился😀 Вот это фильтр!😂 Это по любому в пьяном угаре ваялось или еще под какими вещетвами😂😂😂

Да. Так это тоже может выглядеть.))))

Ищи что откуда отрезали по цветам.

Мой тебе совет. Поиграйся с этим барахлом так, для опыта и выкини все железки. Даже если заработает, мызыки там не будет. Колонки оставь.

На Али купи TDA 2050 или 2070 и сделай на нем, если так хочется.

Странно другое элементная база судя по операционнику и слюдяным кондерам 70-х годов, а электролиты уже современные. Как будто это уже восстанавливали.

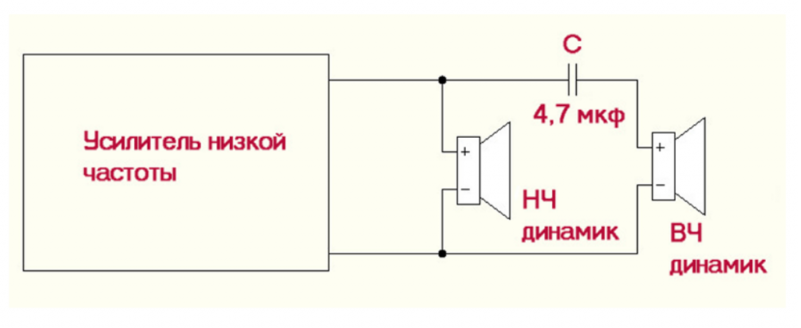

В акустике не хватает фильтров, самое простое решение пустить вуфер напрямую, а пищалки через конденсатор от 4 до 8 мкФ, конденсатор естественно пленочный.

Парень, это какой-то самопал.

Нужно интересоваться у изготовителя.))

И, судя по всему, тебе что-то не дали, там ещё что-то должно быть. Типа кроссоверах или темброблока.

Если по тупому, то провода от динамиков с клеммы с меткой идут на красную клемму усилка, с клеммы без метки на чёрную.

И смотри, чтобы тебя током там не убило, а то ты ковыряешья там с великим пониманием, как видно.

Safety first!

А это не для автомобиля все вообще часом, а?

Контоктов, жрунимагу

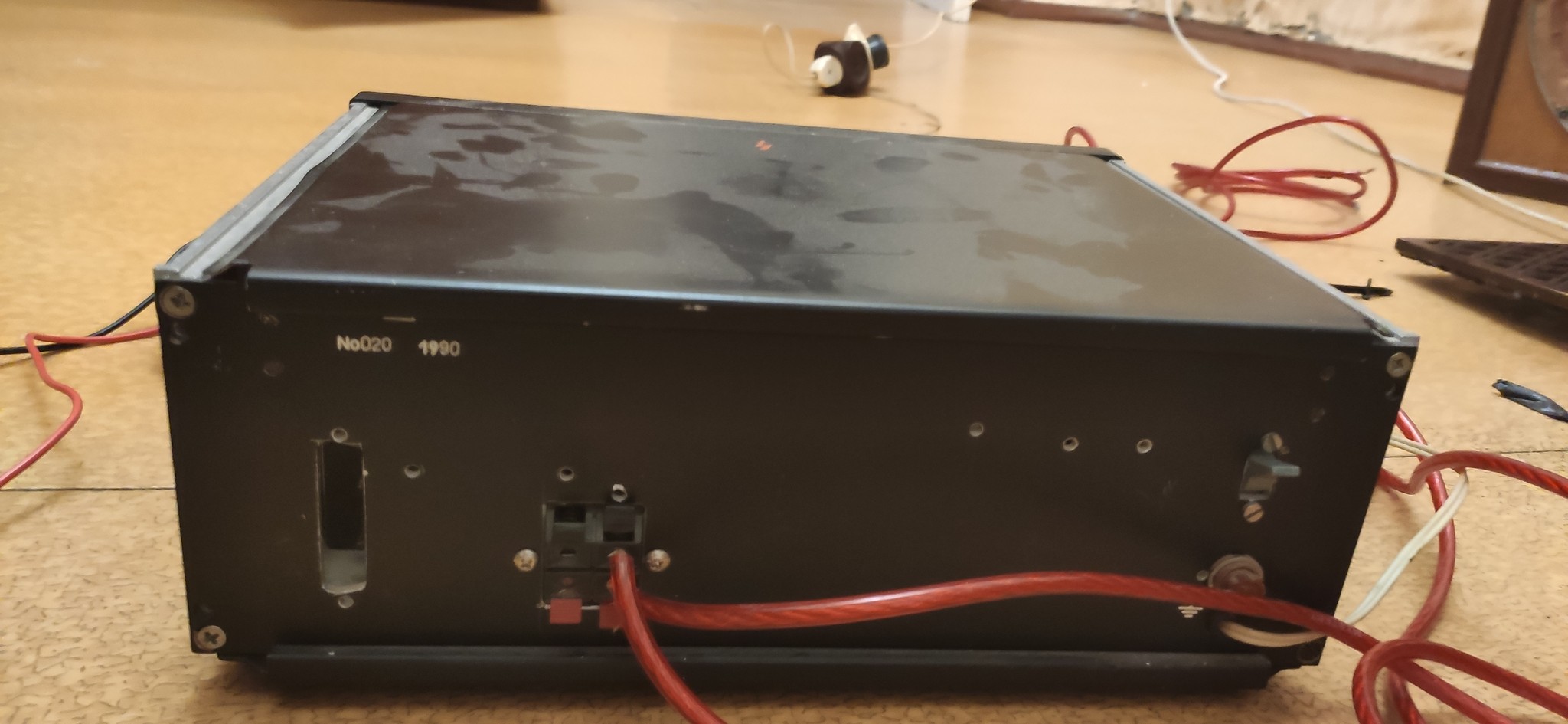

Фотки в студию. Усилок спереди, разъемы сзади, что там с мотней этой из колонки, куда она идёт?

Так а херли ты ничего не показал?
На битву экстрасенсов пишешь?

Картинка со звуком

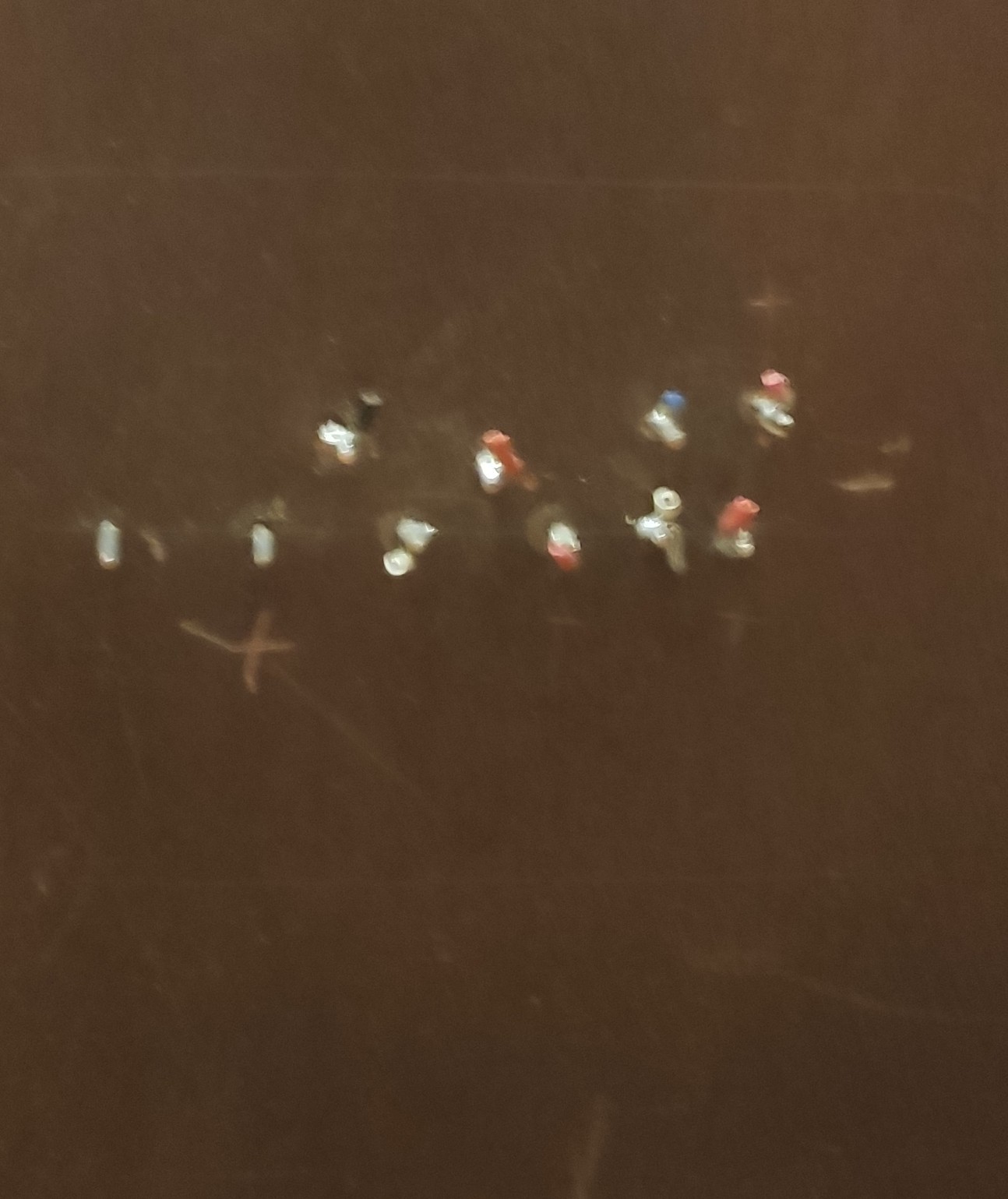

Вот сюда надо их подключить
