Наибюджетнейший апгрейд системы охлаждения видеокарты
Здравствуйте, господа-товарищи-граждане!
Сегодня хочу поведать уважаемому сообществу о своем недавнем "рукоделии", а именно - улучшении теплоотвода от графического процессора видюхи.
Итак-с, начнем.
Что имеем:
система построенная на материнке MSI p45, проце q8200, 8 гигов оперативки, 3 хардов, и видюхи GTX460 - она и станет пациентом.

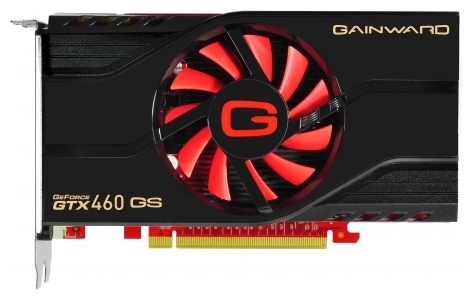

выглядит сия конструкция вот так -
Так как а) она не новая б) новая стоит нынче дюже дорого в) я дюже жаден до покупки железа задорого решил я её малость проапгрейдить в плане охлаждения, ибо грелась.
Показатели были такие: в открытом ящике в покое - 52 градуса. в закрытом ящике - 57 градусов. в стресс-тесте улетала выше 100.
Поизучал матчасть, в частности - такое рукоделие, как скальпирование - снятие крышки с GPU с последующей заменой термопасты под ней и возвращением (или невозвращением) крышки на место.

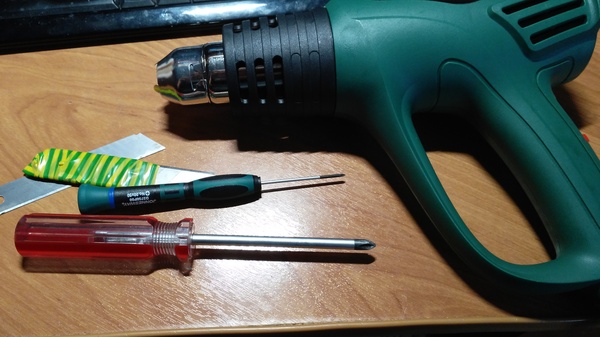

Для начала нам потребется инструмент -
В моем случае фен строительный, пара отверток, пара лезвий.
откручиваем всю охлаждайку от карты.

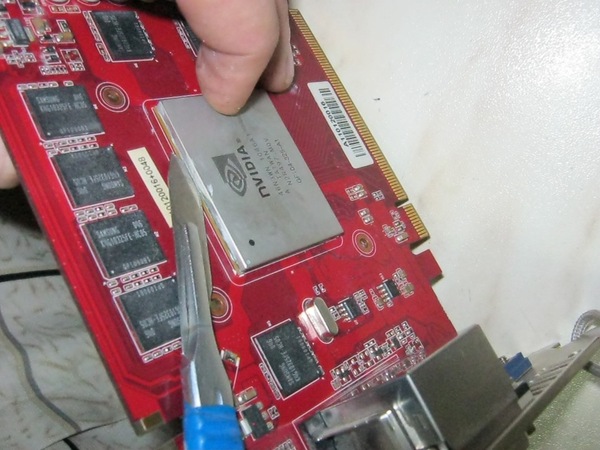

Спер фото с интернетов - еще с крышкой.
Далее - при желании махнуть соточку за праздник, и, не трясущимися руками, греем крышку видеочипа. В интернетах греют градусов до 100, я грел "по наитию" - ну, примерно как сенсоры при переклейке (есть богатый опыт). Затем находим уголок под крышечкой, и туда - лезвие первое. Опять греем. чуть продвигаем лезвие. Главное вставить его не между самой BGA и текстолитом платы, а именно между крышкой и BGA.
Еще минут несколько - и как-то так -
Крышка снята, чип живой:)
Попробовал все почистил, и да простят меня тру-админы, заюзал КПТ-8. Поставил крышку на место, собрал.
Результат - 44 в покое в закрытом ящике, под 100 - в стресс-тесте.
Хорошо, но не то что хотел!
Продолжаем экзекуцию.

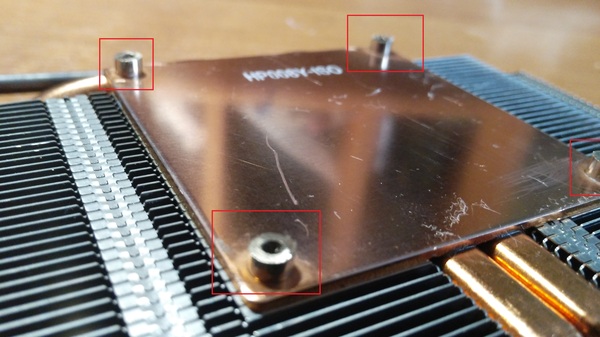

Заново разбираем карточку, берем радиатор,
и "столбики" креплений стачиваем напильником так, чтобы выступали на 2-2,2 мм. Ибо если не сточить - то радиатор без крышки чипа не будет касаться того самого сипа, и все погорит к х...ям.

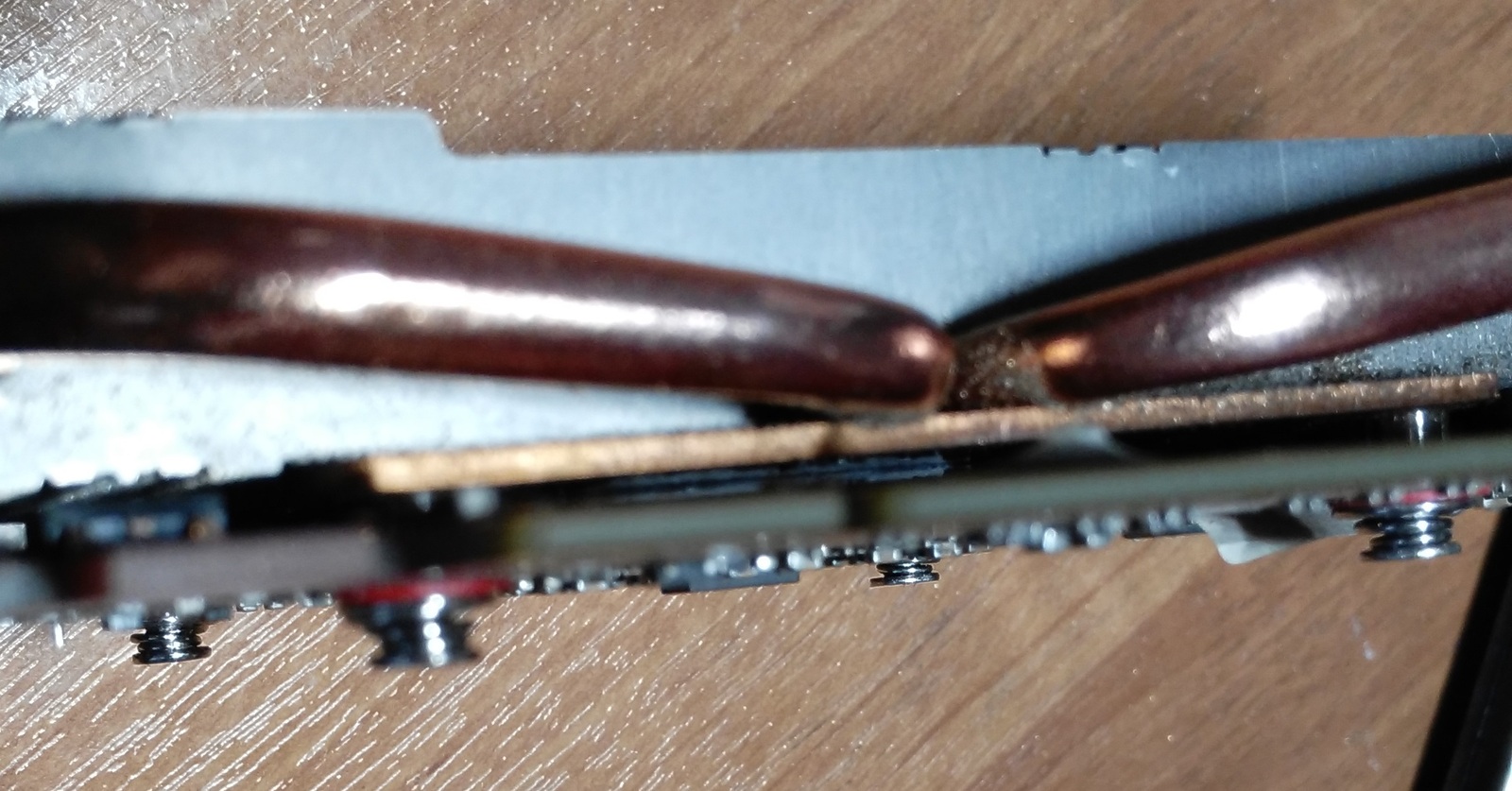

Следом крышку я маленько полирнул, и, нанеся ту самую КПТ-8, инсталлировал на чип -
Видно может не особо, но все плотно прилегает, и отпечаток от термопасты остается как надо.

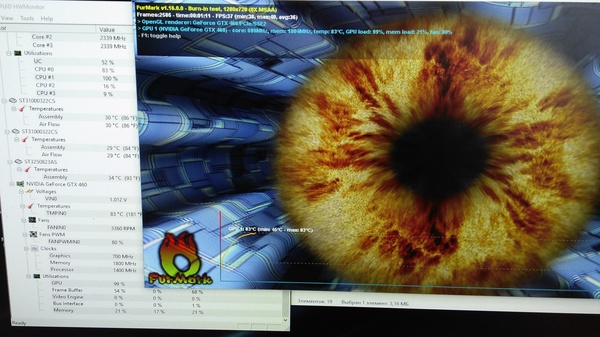

Результат -
при открытом ящике - 31 градус, при закрытом - 37, стресс - 83, далее стабилизировалась на 87.
Собственно, этого я и добивался.
Вот как-то так, вполне себе бесплатно можно подлечить систему охлаждения без покупки дорогостоящих новых девайсов:)
Всем дочитавшим спасибо, надеюсь, кому-то пригодится.
P.S. И не забывайте, что все манипуляции вы проделываете на свой страх и риск!
