Монитор(ы) Mi 2K Gaming Monitor 27 ( XMMNT27HQ )⁠⁠

Так уж вышло, что получилось добыть "CN" версию монитора довольно дешево с неисправностью: "Не инициализируется компьютером и не выдает изображение (даже меню)". Была приговорена плата.

Нужно добыть плату... И самым лёгким вариантом мне показалось приобретение такого же монитора, но с разбитой матрицей и целой платой, что и было сделано. Не обратил внимания сразу и в качестве донора платы пришла "Global" версия аппарата (что оказалось даже лучше).

Начал разборку с "Global" версии, чтоб не рисковать целой матрицей из-за кривых рук. На тыльной стороне откручиваются 3 винта-звёздочки рядом с разъёмами и 3 крестовых под крепежом для ноги. Остается только разъединить матрицу и тыльную сторону, которые скреплены защёлками по периметру (пластиковая линейка в помощь).

По расположению компонентов различий между версиями нет. А вот по самим компонентам есть.

Внешне платы отличаются только цветом капли на "радиаторе?". Да это, как оказалось, вроде бы, кремниевые радиаторы наклеенные на чипы едрённым китай-клеем, который никак не поддается, а очень хотелось.

Очень хотелось поменять "это" на что-то более серьезное и привычно-металлическое. Выходом в данной ситуации вижу только ЧПУ-станок, коего у меня нет. Но если кто-то задастся такой целью, то расстояние между отверстиями под радиатор (да они есть) 60мм.

Меняем платы местами. Собираем всё в обратном порядке обратно. Получаем результат.

И меню, что не удивительно, теперь обладает гораздо большим набором языков, чем в "CN" версии. В том числе и русским.

А теперь по различиям и маркировкам:

Маркировка плат: JRYZ35C-DL12GUWA различаются только версиями.

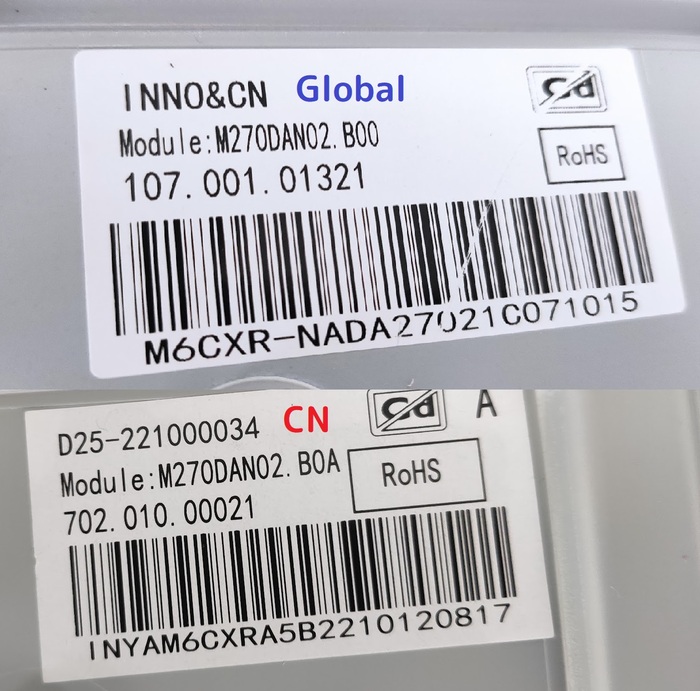

Матрицы тоже различаются, только по версиям. Сама маркировка: M270DAN02.

А вот контроллеры подсветки уже разные и как это повлияет на работу будем посмотреть. "Global": XJ1A96T9RKZZ-ZS1100 , "CN": XG2A8421BGZZ-ZS110A.

Спасибо за прочтение. Рад, если кому-то помог, кроме себя.
