Мои самые большие часы Nixie clock на Z5660M⁠⁠

Наконец-то я их закончил. Вот небольшой спойлер:

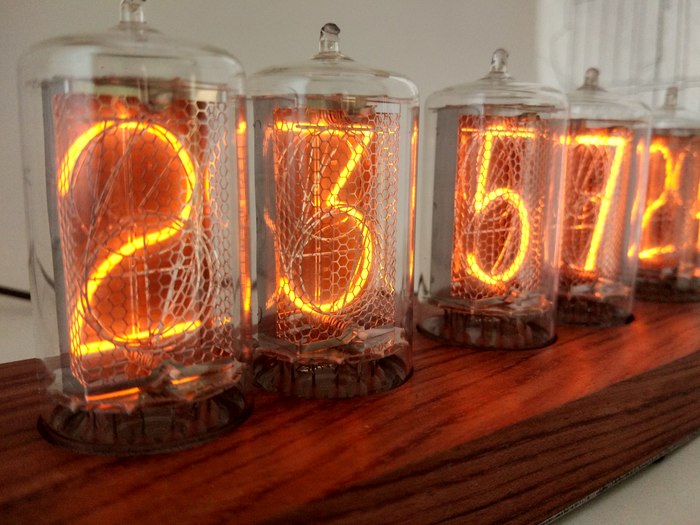

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

И небольшой рассказ о процессе сборки.

Схема использована всё та же, что и в большинстве моих старых часов: простая и надёжная.
По ней была изготовлена плата (на фото она снизу):

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Сборка - как обычно: по этапам. Проверка наличия 12В на входе:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Проверка стабилизатора на 5 Вольт:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Проверка повышающего преобразователя. Он регулируемый, так что напряжение позже будет поднято до 170-180В:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Пайка остальных деталей:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Ножки под лампы:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Готовая плата, осталось только поставить лампы и включить:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Первый запуск и сравнение с часами на ИН-14:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Попутно была подготовлена заготовка для корпуса:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Однако, при разводке повышающего преобразователя были допущены ошибки, так что платы решено было переделать. Вот такими они получились во второй раз:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Тут уже о сборке писать нечего - всё то же самое. Результат:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

К тому времени уже завершалась работа над корпусом:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Примерка крышки:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Всё в сборе:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Очередное "первое включение" и сравнение с миниатюрными часами из моей коллекции:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Фото поближе:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Сзади:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

Сбоку:

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

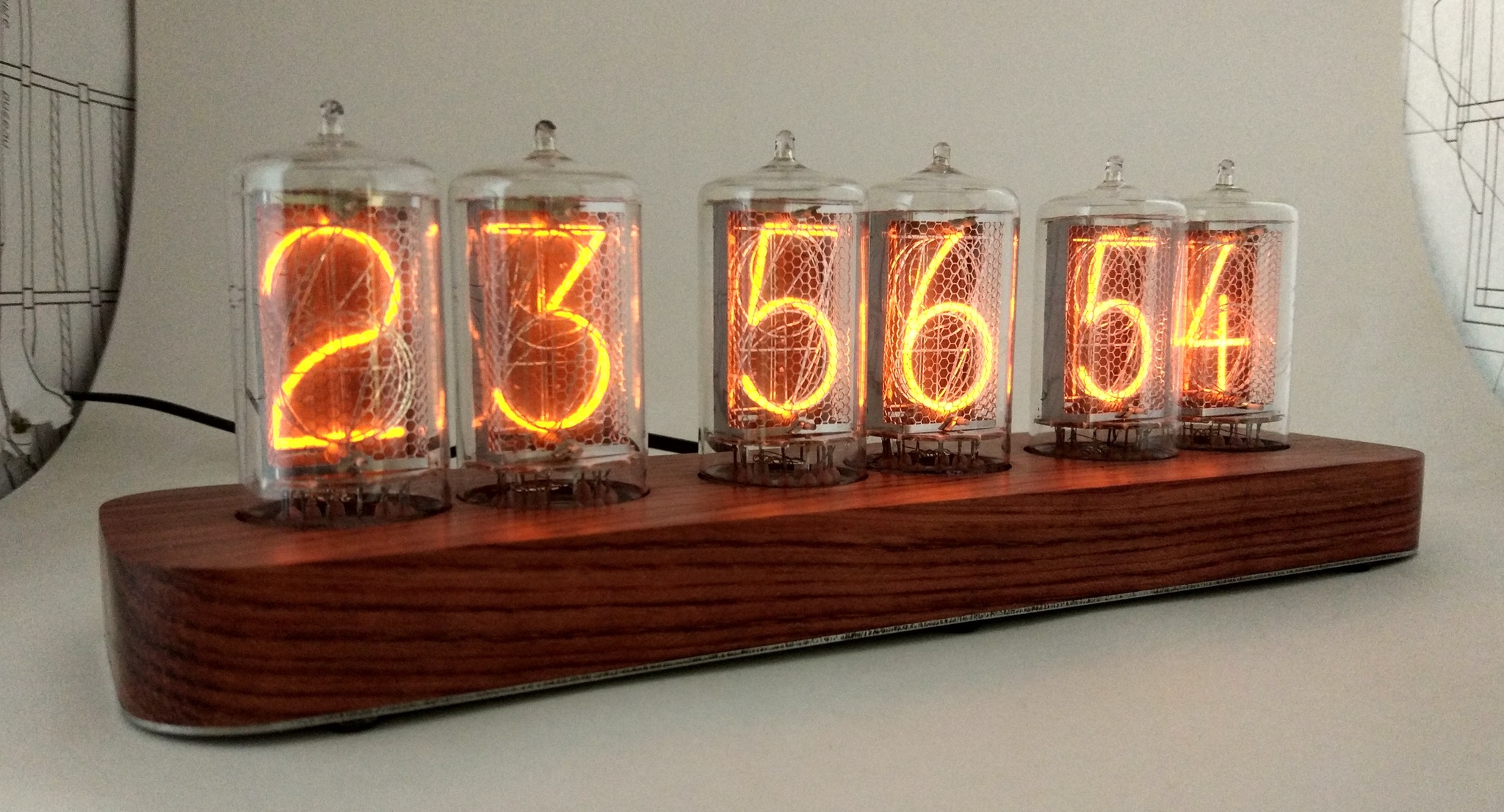

И несколько фото в импровизированном лайтбоксе (на такие большие часы он оказался не рассчитан - видно боковые стенки):

Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом
Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом
Мои самые большие часы Nixie clock на Z5660M Часы, Ламповые часы, Nixie clock, Своими руками, Самоделки, Интерьер, Декор, Длиннопост, Рукоделие с процессом

На данный момент я считаю, что это лучшие из часов, которые я собрал. Красивая древесина, минималистичный лаконичный корпус из массива бубинго, мои любимые лампы Z5660M (я уже писал здесь пост о том, почему они нравятся мне куда больше, чем ИН-18).
Теперь в планах - сборка ещё одних таких же, но в ещё более компактном корпусе и, возможно, сборка похожих, но на 4 лампах.

Спасибо за внимание.
