Мега Мото Люстра

Добрый день уважаемые посетители и участники сообщества.

Представлю вам очередное совместное творение.

Знакомый "кузнец" увидев как я страдаю х***ей в гараже и делаю всякие штучки попросил меня поучаствовать в изготовлении люстры, которую ему заказали. Проект, эскиз, материалы, помещение — его, сварка, болгарка, исполнение, время — мое.

Примерные параметры ожидаемой люстры:

Высота около 2м, вес около 260кг. Диаметр нижнего обода 110 см.

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Дизайнер накидал макет в Зд

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Макет перевели на бумагу, чтоб определиться с размерами

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

В моем распоряжении был кузнечный цех, пришлось осваивать после основной работы новое оборудование на новой работе

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Нижнее колесо со тупицей

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

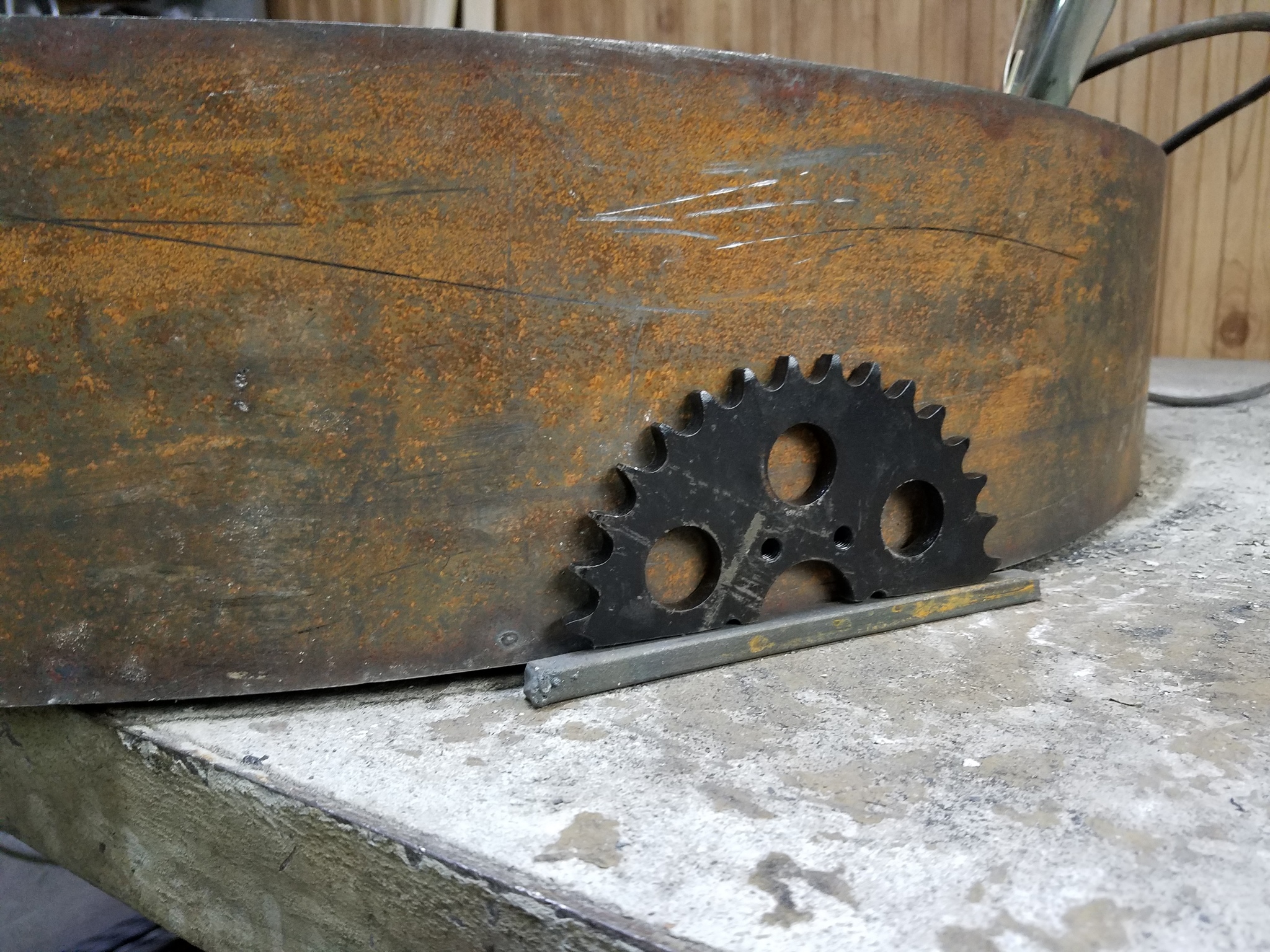

Колеса обрастают звездами.

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Пришлось нижнию часть обода видную глазу доводить до идеально гладкой поверхности

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

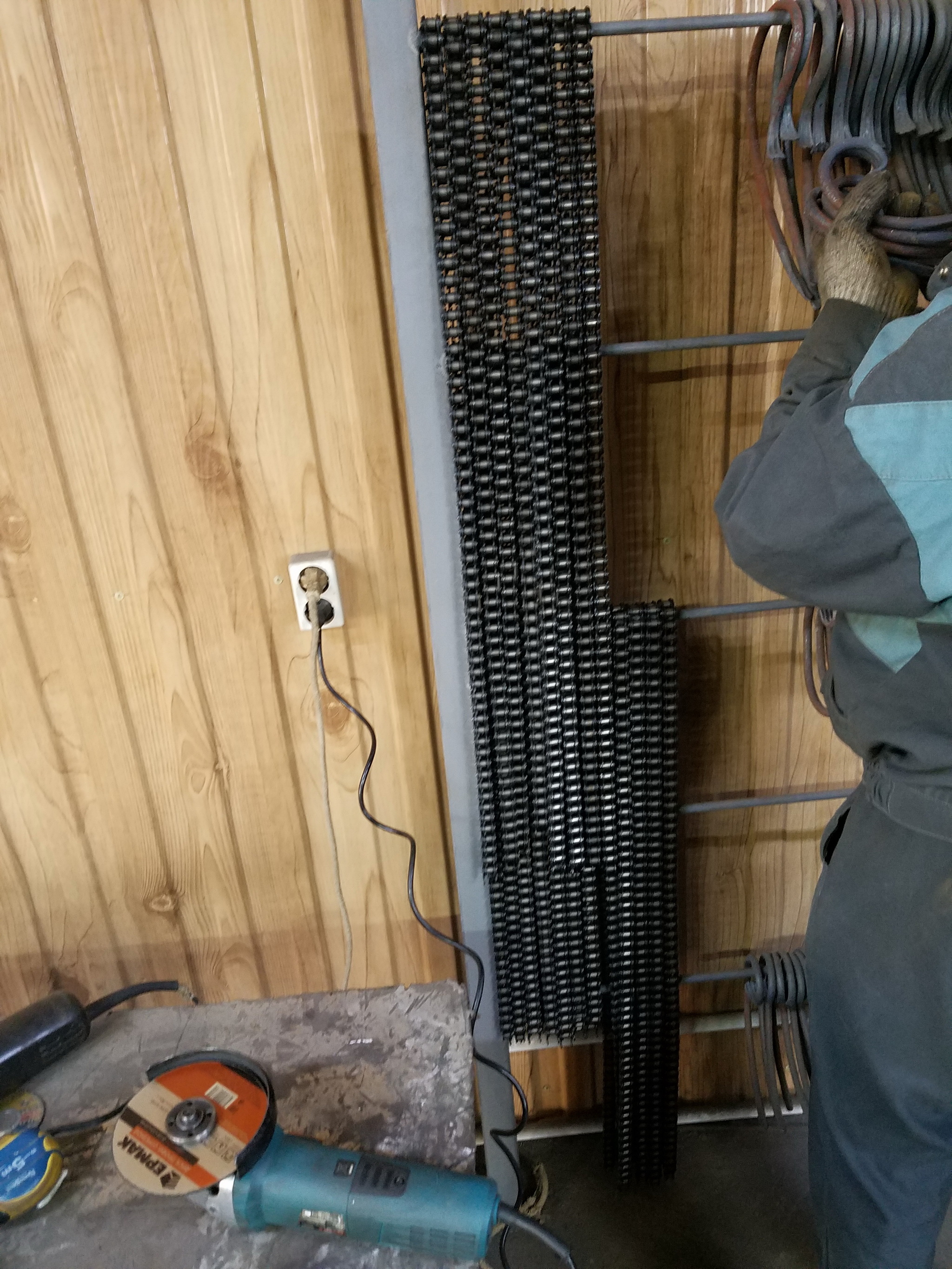

Нагнул электродов и приварил эти крючки для цепей

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Контрольная сборка в цеху, покраска, установка патронов внутрь люстры и проводов

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

Будет висеть на этих крючках, с другой стороны пластина 50х50см

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

С помощью ручной тали водрузили люстру на верх.

Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост
Мега Мото Люстра Рукоделие с процессом, Мото, Сварка, Гараж, Своими руками, Поделки, Длиннопост

И в конце не зассал постоять под ней.

К сожалению оформленный до конца гараж с рабочей люстрой я не видел.

Найдены возможные дубликаты

+43

Тоже делали примерно такую. 270м цепей

80кг каждая

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку 7
+10
Ваша смотрится лучше, идеальный вариант а вот ТС грубанул с бортами
раскрыть ветку 2
+16

Тут использовались не “гаражные“ технологии. Расчет в Cad, лазерная резка, сварка аргоном.

На каждом ярусе определенное количество крючков, чтобы рисунок сохранялся и тд. Достаточно сильно пришлось продумать конструкцию.

Ну и без фейлов не обошлось ))

Иллюстрация к комментарию
+2
А мне люстра ТС'а нравится больше, в ней цепи использованы в меру, нет такого нагромождения
0

А в целом что вышло по массе?

раскрыть ветку 1
0

Три люстры, примерно по 80-70кг каждая, 210-240 всего. Висит каждая на самом обычном анкере ф12мм. Правда там жб перекрытие 40см.

0

Очень круто!

-6
Ваша в тыщщю раз круче смотрится
ещё комментарий
+12

Главное что бы этот пост не прочитал мужик, который везде находит металл и сдаёт.

раскрыть ветку 1
+2

Ну он больше в детектором бегает

+69
Упадет - убьет нахрен.
Иллюстрация к комментарию
раскрыть ветку 6
+43

...три нижних этажа

раскрыть ветку 5
+27

и прямиком в аааааддд!))))

раскрыть ветку 3
+9

Хорошая люстра. Но уж слишком тяжелая. Если она сейчас сорвется и упадет кому-нибудь на голову, — будет страшно больно… Да нет, наверное, даже и не больно: пока она срывается и летит, ты сидишь и, ничего не подозревая, пьешь, например, херес. А как она до тебя долетела — тебя уже нет в живых. Тяжелая это мысль: ты сидишь, а на тебя сверху — люстра. Очень тяжелая мысль...

В.Ерофеев "Москва-Петушки"

+8
Иллюстрация к комментарию
+4

Весит, как Урал без люльки

+3
а светить она будет или только как декор?
раскрыть ветку 3
+8

Будут установлены винтажные лампочки

раскрыть ветку 2
+2

Толку от них, в таком помещении винтажными лампочками даже "интим" не создать + спицы и цепи будут давать дополнительные тени.

раскрыть ветку 1
+1
Сальма Хайек была бы очень рада))
+1

Вес понятно, размер тоже. А вот во сколько она обошлась заказчики боюсь даже представить.

-1
Иллюстрация к комментарию
раскрыть ветку 4
+4

Это бунт)Картинка, потом текст))

0
А я наоборот люблю. А то приходится читать начало текста, листать к картинке, а потом обратно на текст возвращаться
раскрыть ветку 1
0
Ну на вкус и цвет же..
0

главное что бы не так:

текст1


картинка 1

текст 2


картинка 2

текст 3


картинка 3

///////////////////////////


или так:

картинка 1


текст1

картинка 2


текст 2

картинка 3


текст 3

0

Все показали... как вышло, как делали.., а как светит так и не показали.

раскрыть ветку 1
0

Я и сам не увидел как она светит и фото никак не дождусь когда все доделают

0
Такая люстра должна висеть в помещении с потолками не меньше 10м!
а заказчик видимо решил, чтоб высокие гости бились башкой об неё...
0

Адептус механикус одобряет)

0
Сколько стоит такая работа?
раскрыть ветку 3
0

40

раскрыть ветку 2
0

40 чего? Тыс рублей маловато,лямов многовато.

Останавливаюсь на 40 тыс долларов. Угадала?

раскрыть ветку 1
0
Два вопроса:
Сколько она весит?
Зачем было вылизывать видимую сторону, если покрасили в черный матовый?

П.с. Люстра охуенная!
раскрыть ветку 1
+1

Около 260кг, Ровнял видимую сторону, так как видны были сварные швы, товарищ, который меня нанял сказал чтобы все было идеально

0

Классная работа! Респект)

0

Как люди (заказчик) до такого додумываются

раскрыть ветку 2
+4

Они и не додумывались. Нашли похожее и немного изменили.

Иллюстрация к комментарию
раскрыть ветку 1
+1

Ну кто-то же изначально додумался всё равно-)

0

чет мне стража из Матрицы напоминает

0
Квинтесса, ты ли это?!
Иллюстрация к комментарию
0
Да, полутонная люстра это очень нужная вещь. Её же можно повесить в ...эээ...... сталеварном цеху.
раскрыть ветку 2
0

80 кг

раскрыть ветку 1
0
0

По сути: а почему не заюзали реальное колесо ... с доработкой.

Опрометчиво согласившись рискуешь попасть на такой "фант":

Иллюстрация к комментарию
раскрыть ветку 2
0
С трудом представляю спицованное колесо с ободом в 110см
раскрыть ветку 1
0

На поливалках в полях были такие ))

0

Люстра огонь!

0
Я б ещё полушестерни отшлифовал, смотрелось бы интереснее.
0
Ave deus mechanicus. Praise the Omnissiah
0

вещь добротная, красивая, но ёбн.тся на голову. Вместе с потолком

раскрыть ветку 2
+18

Потолок залитый бетон около 40см. Позже ее застрахуют (подперев снизу шваброй))))

раскрыть ветку 1
+4

а вот это правильно, страховка лишней не бывает)

-2

Так сколько весит то?)))

раскрыть ветку 2
+2

около 260 кг

раскрыть ветку 1
+1

Выглядит, конечно, очень круто!)
