Люгер Парабеллум Р.08 из дерева
"Я дам вам парабеллум... мы будем отстреливаться и уходить в горы... вы будете нас прикрывать..."
Про историю, достоинства и недостатки Парабеллума можно написать много. С эстетической стороны, я считаю легендарный Люгер Р08 одним из красивейших пистолетов и потому делал его уже несколько раз: с простейшим механизмом и сложный с имитацией отката затвора, системой blowback. В планах еще более сложный, с имитацией выброса гильз. Стреляем как всегда резинками, все так сказать безопасно. Чертежи, выкройки и инструкция по сборке в конце.

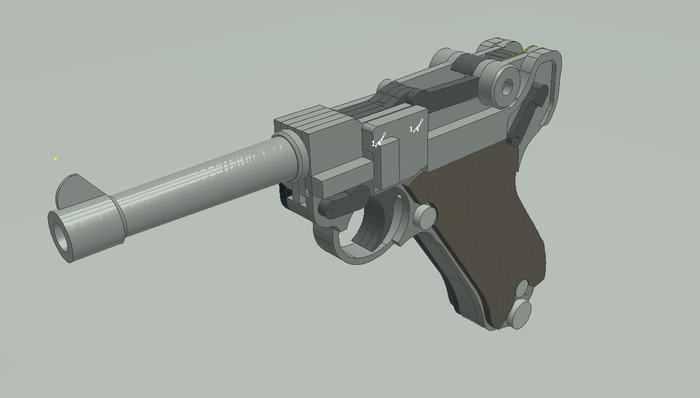

Начинаем с модели в 3Д. Материал - фанера 4мм, три листа А4. Фанерный Люгер можно разобрать почти как настоящий. При стрельбе откатывается затвор, срабатывает знаменитый кривошипный механизм. Взведеный люгер можно поставить на предохранитель. Ствол съемный, впринципе можно сделать морской или артиллерийский варианты.
Пилим детали на домашнем станке и можно приступать к сборке паззла.
Сборка рамки и спускового механизма.
Почти готово, осталась шлифовкк и отделка.
Раньше я осторожничал с морилками и лаком. Легко запороть работу в самом конце. Из финиша тут только специальное апельсиновое масло.
Взводим.
Неполная разборка. Затвор и кривошип можно разобрать детально.
Вместе с Вальтером Р.38
Для Люгера я написал подробную инструкцию шаг за шагом, пользуйтесь кому интересно
Инструкции и выкройки:
http://www.mediafire.com/file/nmd2316cwgcm4aj/Luger_P08_blow...
Выкройки с разбивкой на А4:
http://www.mediafire.com/file/su3ojth94e2kykx/LUGER_P08_BLOW...
Упрощенный вариант, делается за два вечера:
http://www.mediafire.com/file/y74qhvx9n75rhv4/LUGGER_P08_SIM...
На фото сверху Люгер с простым механизмом. Ну и видео, как это все работает:
