Коптильня или Термо-дымовая камера. #1 Дымогенератор эжекторного типа⁠⁠

Привет ребята!

Наблюдая в течении нескольких дней происходящее на пикабу, я так и не смог определиться.

Связи с моей суперпозицией опубликую пожалуй то что изначально не считал нужным размещать здесь. С одной стороны, таких поделок полно в ютюбах и прочих хоумдистиллерах. С другой стороны гайды по кипячению воды например там востребованы.
https://youtu.be/l2Udm680pyY
Чем пикабу хуже !?

В изготовлении любых копчёностей единственным незаменимым компонентом является источник дыма, опустим в этом посте применение жидкого дыма, хотя он тоже имеет место быть. Дымогенерация может быть пассивной например костёр или лабиринтный дымогенератор и активной например различные вибро фрикционные и эжекторные дымогенераторы.
При изготовлении коптильного шкафа мой выбор пал на дымогенератор с эжектором.
Простота сборки, доступность материалов и стабильная работа это то что мне было нужно.

На фото ниже материалы для изготовления. На фото не попал кусочек алюминиевой трубки для эжектора и жестяная крышка которую использовал для колосника.
Трубы дымохода D 115 мм
Две заглушки с патрубком отвода конденсата на 1/2 дюйма и две глухих заглушки.
Патрубки со сгонными резьбами длинной 100 и 200 мм, контргайки, заглушка, тройник и крестовина D 3/4 дюйма.
Три нипеля/перехода с 3/4 дюйма на 1/2
Штуцер для быстросъёмного соединения с резьбой 3/4 дюйма.
Лён, фумлента или сантехнить для уплотнения соединений на выбор.

Первым делом в одной из труб необходимо проделать отверстие диаметром 25 мм. Это труба будет выполнять роль топки.

Отверстие делал вот такой коронкой. Не имея такой в наличии можно воспользоваться самым большим сверлом из вашего арсенала и доработать отверстие напильником ;)

Отверстие нужно сделать так чтобы контргайка свободно крутилась не задевая формообразование на трубе., именно ей вы будете поджимать это соединение .

Накрутив гайку с внутренней части топки на сгон трубки длинной 100 мм.

Законтрите соединение, герметизировать это соединение ничем не надо. Для удобства сборки на трубку можно заранее накрутить крестовину, заглушив её сбоку и установив нипель в верхнее отверстие. Заглушку можно будет при необходимости откручивать и прочищать патрубок идущий от топки от нагара. Соединения на крестовине и все последующие соединения необходимо герметизировать.

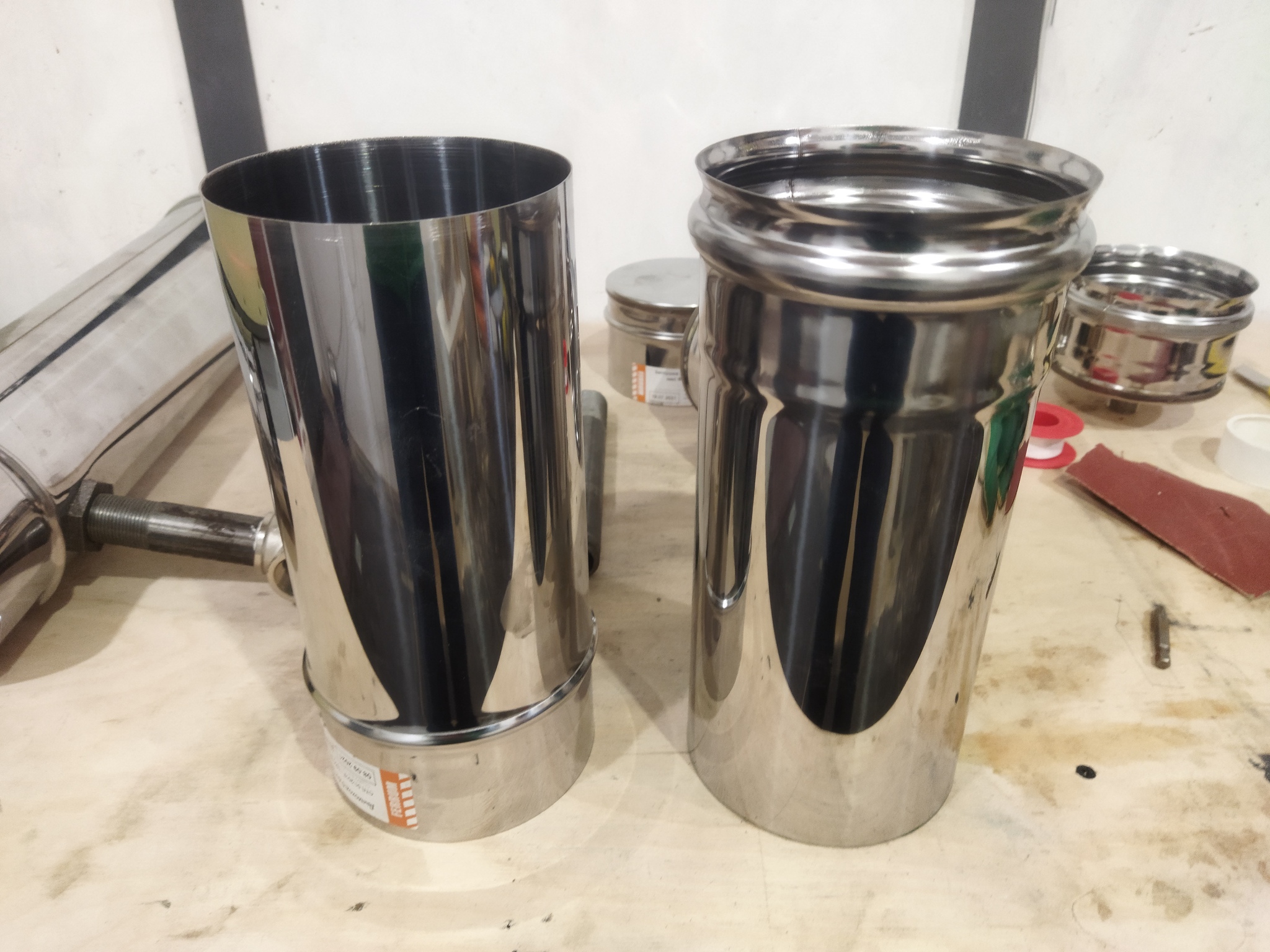

Переходим к изготовлению охладителя дыма. Вторую трубу делим пополам. Можно не делить но тогда конструкция будет гротескная, да и смысла в большом охладителе совсем нет. Ниже температуры окружающей среды дым всё равно не охладится, а в зимний период времени большой охладитель скорее принесёт вред, сконденсирует весь дым под чистую. Я же из второй половинки трубы намеревался изготовить парогенератор для коптильни.

Далее занимаемся чистой эстетикой. От заглушек с конденсатоотводами отсекаем всё лишнее. В данном случае вот эти формообразования.

Крышки одеваем на трубу таким образом чтобы нижняя крышка оделась на трубу.

А верхняя заглушка должна войти в трубу. Это предохранит от потёков если вдруг нарушится герметичность. Обе крышки сажаем на любой герметик и фиксируем вытяжными заклёпками, можно и саморезами но учитывайте что герметичность этого блока не должна пострадать это важно.

Когда охладитель готов можно накрутить его на верхнюю часть крестовины.

Детали для изготовления эжектора.
Не путайте инжектор и эжектор это разные хреновины ;)
Трубка алюминиевая та что не попала в кадр на первом фото, наружний диаметр 10 мм внутренний 8 мм
В тройник сразу вкручиваем переходной нипель, видно плохо но он отмечен стрелкой.

В быстросъёмное соединение вставляем трубку. Я это реализовал так, сверлом 9 мм рассверлил проходное отверстие быстросъёма. Нагрел трубку горелкой, не очень сильно буквально пять секунд. И вплавил трубку в пластик.

Быстросъём вкрутил в тройник таким образом чтобы конец трубки разместился слегка дальше центра отверстия тройника.

В идеале трубка эжектора должна быть в центре отверстия тройника, если смотреть с торца.

Далее прикручиваем готовый эжектор к верхнему выходу охладителя и накручиваем патрубок длинной 200мм , это будет подача дыма в коптильный шкаф.

Следующим этапом делаем конденсатосборник. В обычной винтовой крышке сверлим отверстие 25мм.
И нипелем прикручиваем крышку к нижнему отверстию крестовины.

На крышку накрутим банку, конденсатосборник готов. Если нипель не притягивает крышку банки к крестовине, подложите между нипелем и крышкой какую нибудь шайбу. Можно вырезать например из капроновой крышки, высокой температуры в этом соединении не предвидится, а герметичность тут нужна.

Переходим к заключительной части, делаем зольник для топочной камеры.
Первым делом одев нижнюю заглушку на топку сверлим отверстие для розжига и последующего подсоса воздуха. Отверстие 9-10 мм меньше работать будет плохо, больше работать будет слишком хорошо. Я просверлил на 9мм.

Далее в эту крышку нужно установить колосник.

Я изготовил его из какой-то найденной мной жестяной крышки. Просто подошла по размеру трубы, не стал заморачиваться и вырезать из листового материала.

В жестянке наделал отверстий и прикрутил три ножки.

Колосник в крышку...

Крышку с колосником на трубу. Сверху топочной трубы вторую крышку.

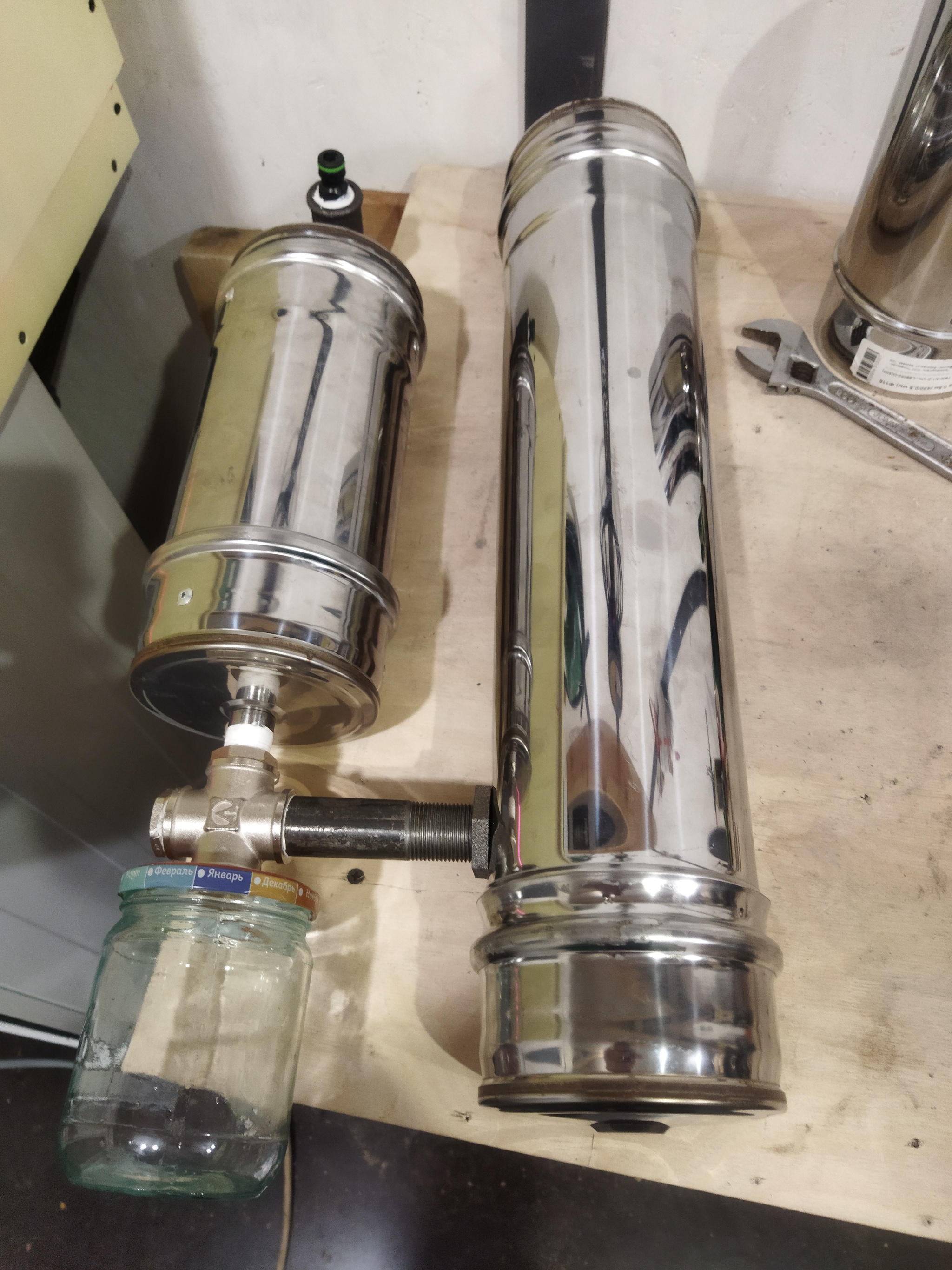

Дымогенератор готов.

Теперь его можно установить к любой подходящей ёмкости и в вашем кулинарном арсенале появятся различные продукты холодного копчения.
Да для дымогенерации понадобится ещё источник воздуха который будет питать эжектор.
У меня это самодельный вентиляторный блок, отмечен на фото стрелкой. Но можно использовать компрессор для аквариума, или обычный компрессор с регулировкой потока воздуха.Расход воздуха оооочень маленький.

На этом пока всё . Спасибо за ваше внимание!
До новых встреч.

П. С. Лимит медиаблоков исчерпан, потому как устроен вентиляторный блок покажу потом)
Пока, пока.
