Как устроен и работает шагающий экскаватор

В своем репортаже про добычу угля - Как добывают бурый уголь я обещал рассказать про шагающий экскаватор, вот и он.
Отдельная благодарность донатерам предыдущих постов - @Diamond1309 и @24.14

Когда я ехал снимать добычу угля, в первую очередь мне было интересно увидеть шагающие экскаваторы, как работает и устроен этот исполин угольных разрезов.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Сегодня мы посмотрим в каких условиях обитает этот техномонстр, чем он питается, и даже побываем внутри этого промышленного мастодонта.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Как я рассказывал в репортаже про добычу угля в Амурской области, в названии каждого экскаватора стоят аббревиатуры. Например, ЭШ 15/90 значит - Экскаватор Шагающий, 15 кубометров – объем ковша, а 90 метров – длина стрелы.
В коше машинист экскаватора.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Всего на разрезах "Амурского угля" задействовано 24 таких монстра, отличающихся длиной стрелы и объемом ковша. В одни ковши спокойно поместится уазик "буханка", а в другие – внедорожник Лэнд Крузер. Сам экскаватор, который также называют драглайном, выше пятиэтажного дома.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

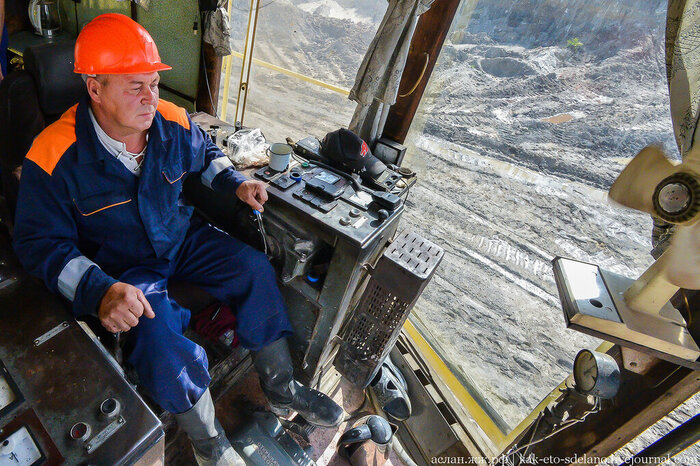

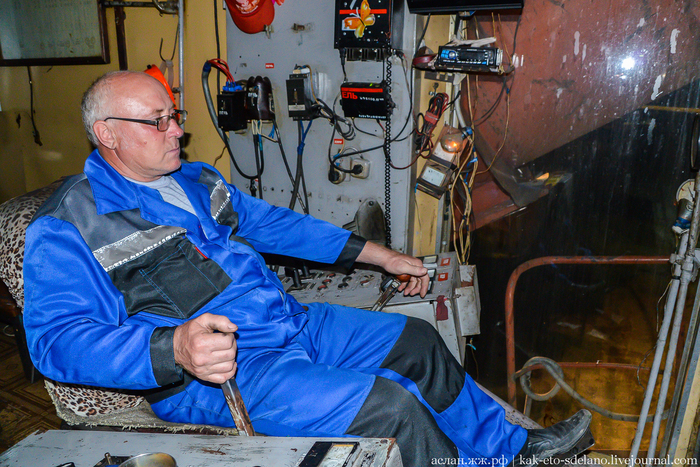

В кабине машины все устроено просто и надежно. Управление ведется с помощью рычагов и педалей установленных на командоконтроллерах системы управления. Тяговая и подъёмная лебёдка приводят в движение канаты и соответственно ковш. Вращение экскаватора производится проводом поворота. Пульт управления шаганием находится в задней части кабины.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Работа на драглайне круглосуточная и без выходных: бригады трудятся посменно. Небольшие послабления в работе могут сделать лишь в случае аномально низкой температуры – когда повышается хрупкость металла, и есть риск поломки техники.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

За месяц экипаж экскаватора должен вскрыть около 300 тыс. кубометров породы. На один цикл – зачерпнуть -перенести-высыпать - машинист тратит около 60 секунд.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

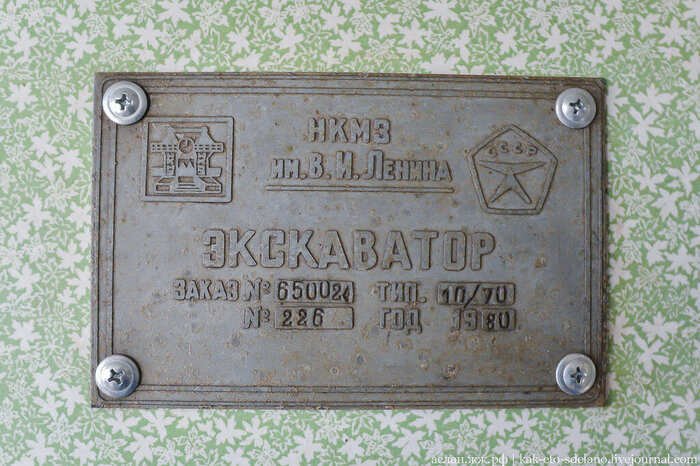

Большая часть подобной техники работающей, на разрезах "Русского Угля" создавалась еще в Советском Союзе, на территории Украины в г. Краматорск.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Сейчас шагающим экскаваторам в среднем по 30 и больше лет, и как мне объяснили специалисты, для «шагарей» это не считается предельным возрастом, так как срок работы драглайнов при проведении соответствующих ремонтов может продолжаться ещё не один десяток лет. Эта техника изначально делается очень прочной и выносливой к тяжёлым условиям эксплуатации.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Но даже, несмотря на то, что это "отечественный" продукт, драглайн стоит космических денег. Б/у ЭШ возраста около 30-40 лет можно купить за 60-80 млн. рублей. А цена на новый и вовсе может доходить до 2 и более миллиардов рублей (!).

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Кстати, в их  монтаже на разрезе чаще всего участвуют те же машинисты, что и будут на них работать. Монтаж одного ЭШ занимает около года. В случае необходимости драглайны демонтируют и перевозят на другой разрез.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

В случае поломок  экипаж драглайна должен уметь починить машину и оказать «захворавшему» гиганту первую техническую помощь. Так что неудивительно, что  машинисты экскаваторов – белая кость разреза, а  их зарплата выше средней по всему региону.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

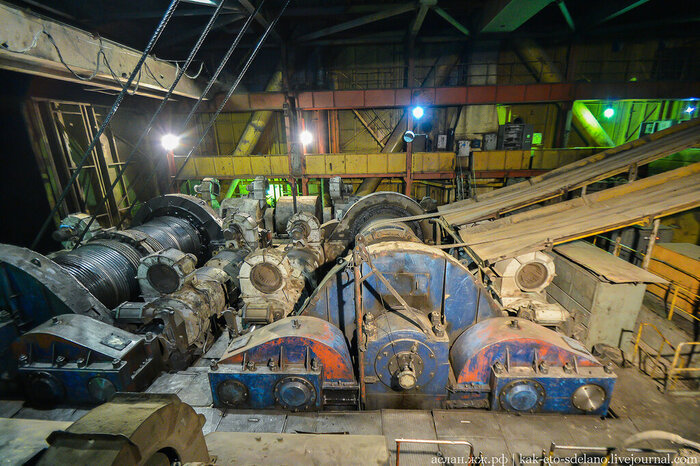

Внутри техномонстра находится механика соответствующего размера - здесь все гигантское. Можно долго ходить внутри экскаватора и наблюдать, как наматываются туда-сюда тросы и двигаются шестерни размером с автомобиль.

Каждая операция при работе драглайна выполняется отдельными двигателями, которые отвечают за подъем тросов, поворот корпуса машины и шагание. На каждом приводе установлена своя тормозная система.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Для меня было открытием, что шагающие экскаваторы (и многие другие экскаваторы тоже) работают на электричестве. Каждый горный участок разреза получает электроэнергию от подстанции напряжением 35/6 кВ.

Ну и наконец, средства передвижения такого экскаватора – опорных башмаков, «лыжи», выбирай любое название на вкус - все подходят. Перемещается драглайн с помощью гидравлического механизма, который состоит из двух главных и двух вспомогательных цилиндров, насосной установки и гидроаппаратуры. Нижние части цилиндров крепятся к гигантским опорным башмакам, по одному с каждой стороны экскаватора. У ЭШ 15/90 они имеют длину 14 метров.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Приподнявшись на опорных башмаках, гигантский механизм двигается на два метра, это занимает примерно одну минуту. Нетрудно посчитать, что экскаватор движется со скоростью около 60 метров в час. Черепаха и то движется быстрее, скажете вы, но драглайну спешить некуда, дальше разреза ему шагать не надо.

Однако во время работы ЭШ стоит на опорной базе - металлическом диске диаметром 14 метров, в то время как опорные башмаки подняты. Большой диаметр диска оказывает давление, сравнимое с давлением шин обычного легкового автомобиля.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост

Так как на разрезах необходимо обеспечивать непрерывную работу техники, то она время от времени нуждается в ремонте. Для этого случая у "Амурского угля" есть собственный ремонтно-механический завод, о котором я расскажу в следующем репортаже.
Благодарю всех, кто дочитал до конца, и поблагодарил плюсом, коментом или донатом.

Как устроен и работает шагающий экскаватор Как это сделано, Шагающий экскаватор, Экскаватор, Длиннопост
