Ищу чертежи советского сооружения (сенохранилище)
Есть только фото. Скорее всего, 60-х годов постройки. Интересует устройство фундамента
раскрыть ветку (1)
Потенциал у этой штуки чисто декоративный, там по задумке архитектора нужны отверстия в основании, поручено выяснить, нет ли подводных камней.
показать ответы
Нет там распора. Чисто вертикальная нагрузка. Можешь эпюру построить для балки с двумя защемлёнными концами.
раскрыть ветку (1)
Во первых я бы осмотрел основы этих пилонов. Есть ли следы сварки армирования пилонов и фундамента или нет.
Во вторых вызвал бы специально обученных людей со сканером бетона и просканировал фкундамент. Вся арматура если есть, будет как на ладони.
p.s. а прочность бетона на разрыв можно принять равной нулю :)
раскрыть ветку (1)
раскрыть ветку (1)
Распор большой, могут быть какие-то дополнительные усиления, например. Планируется делать отверстия в основании, не нарушить бы чего
показать ответы
Площадка, залита бетоном, заармирована. Не веришь, лопатой пройдись. . Глубина залегания бетона зависит от климатических условий. Стандарт это
раскрыть ветку (1)
Отразится. Обрати внимание, на схеме сопряжение фундамент-арка уже изначально показан под углом.
раскрыть ветку (1)

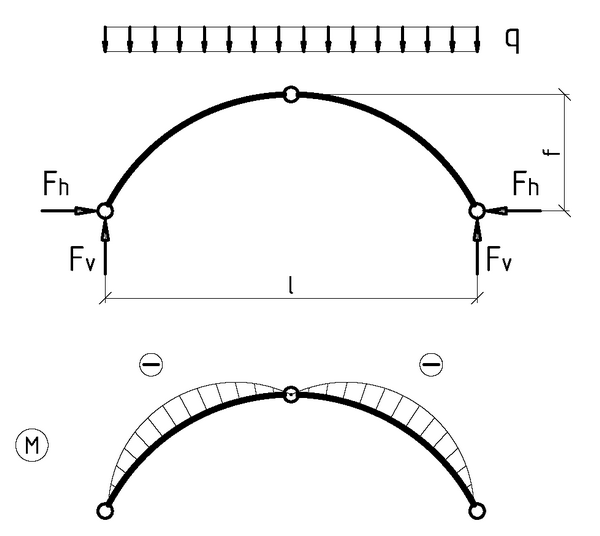

Если она из двух частей, там действительно несколько сложнее. Тогда её обычно принимают за 3-х шарнирную. Вот эта схема будет ближе к реальности.
раскрыть ветку (1)
В трехшарнирной арке распор, по идее, возникает, но можно ли хотя бы теоретически предположить, как это отразится на конструкции фундамента? И отразится ли вообще? У меня туговато с интуитивным представлением свойств материалов
показать ответы
