Доработка картриджа MiG Flash V1 до ревизии V2⁠⁠

Появление флеш картриджа для Nintendo switch открывает новые горизонты для игры:)

На данный момент существует ревизии V1 и V2. Первая ревизия на данный момент дешевле и проще в приобретении, но на ней отсутствует кнопка для переключения игр, эта функция выполняется физическим вытаскиванием картриджа. Что не очень удобно и приводит к износу слота консоли. Вторая ревизия этой проблемы лишена.

ВНИМАНИЕ!!! Если у вас или у ваших друзей нету опыта в мелкой пайке, если вы не уверены в своих действиях, не читайте дальше!!! В лучшем случае угробите картридж, в худшем - консоль!!! Все дальнейшие действия на ваш страх и риск.

И так, имеем картридж первой ревизии и хотим сделать его ревизии второй:)

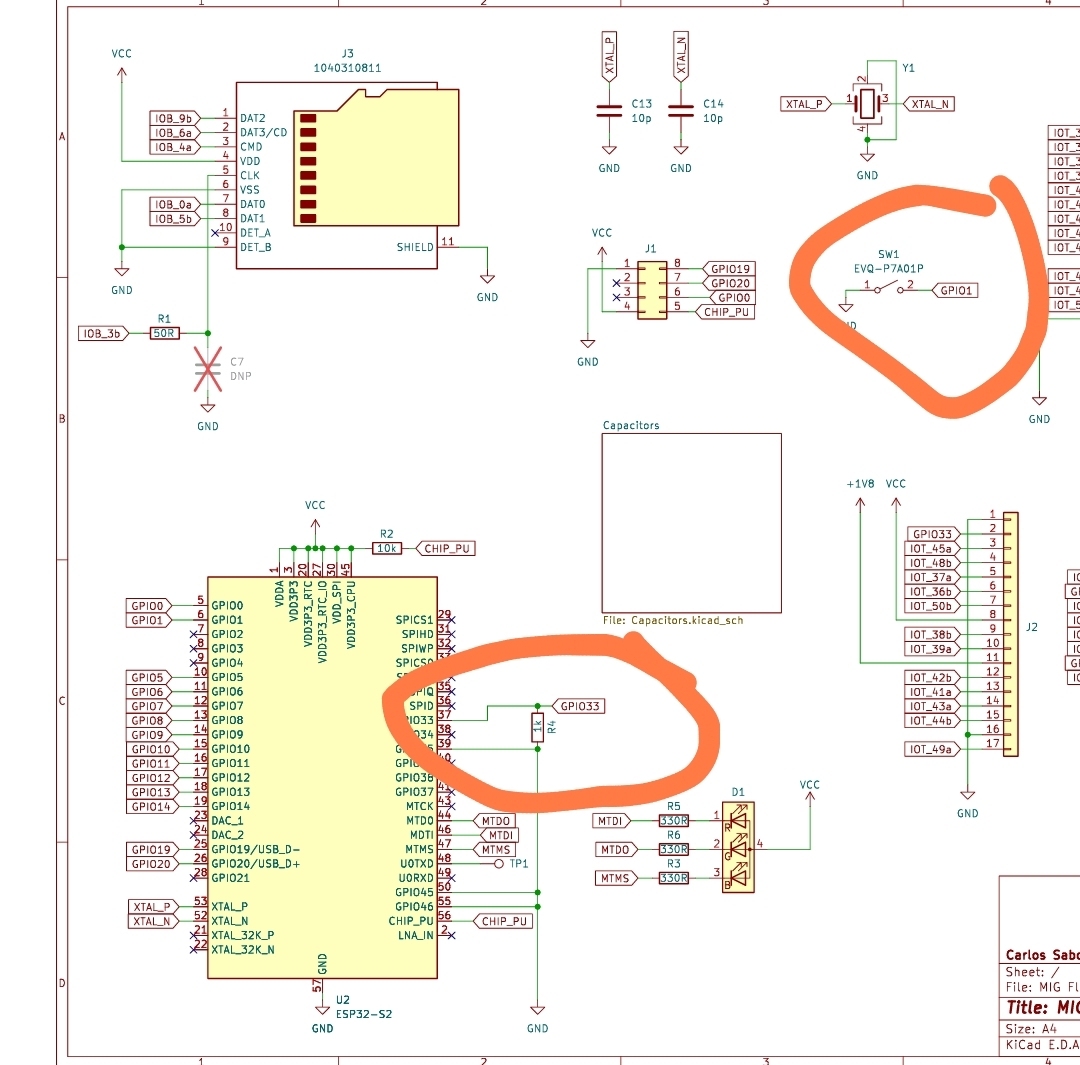

Основные отличия второй ревизии:

1) На микросхеме ESP32 контакт 6 (gpio1) через кнопку заводится на землю.

2) На микросхеме ESP32 контакт 37 (gpio33) подтягивается резистором 1кОм на землю.

3) Разрезана контактная площадка картриджа. Одна ее часть остается висеть на земле, вторая - заводится на gpio33 esp32.

Приступим к доработке, делалось все быстро и на коленке, поэтому не совсем красиво, для работы желательно иметь микроскоп, я паял без него:

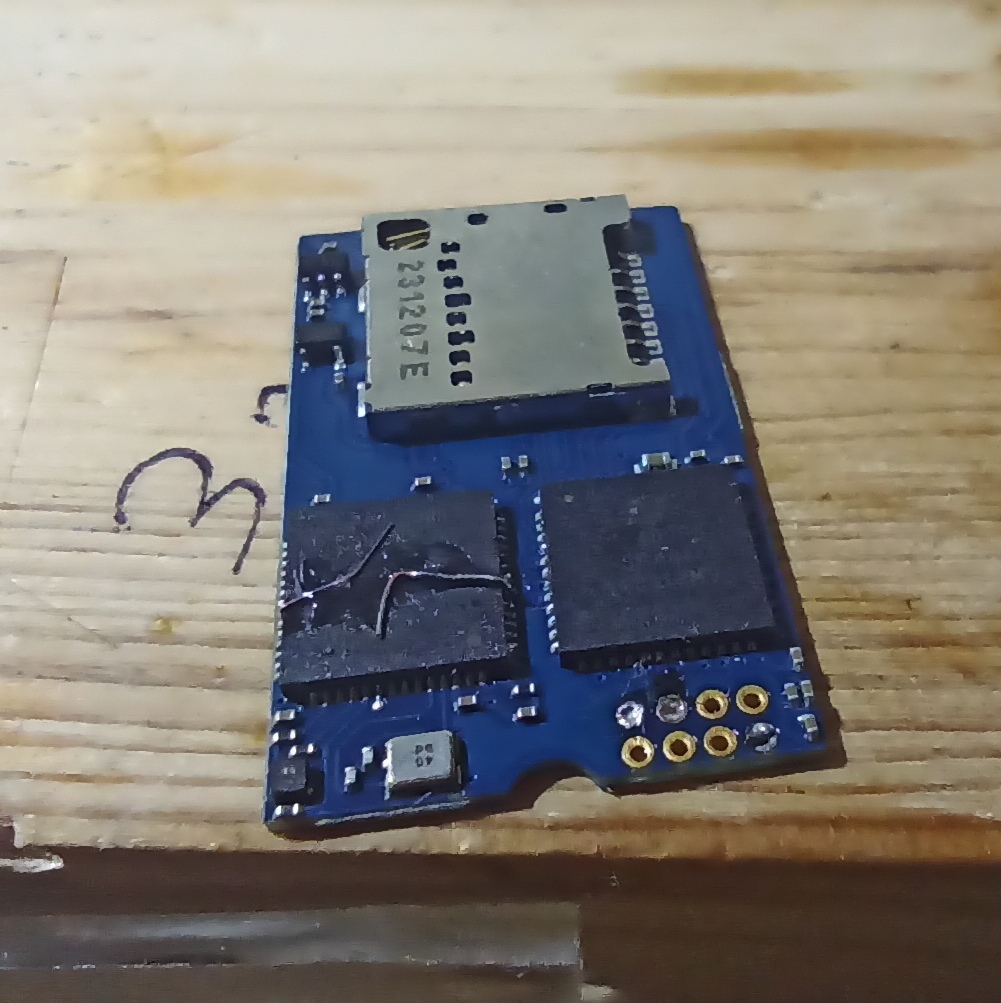

Первый этап, самый сложный, припаиваем очень тонкие проволочки к контактам 6 и 37 микросхемы ESP32.

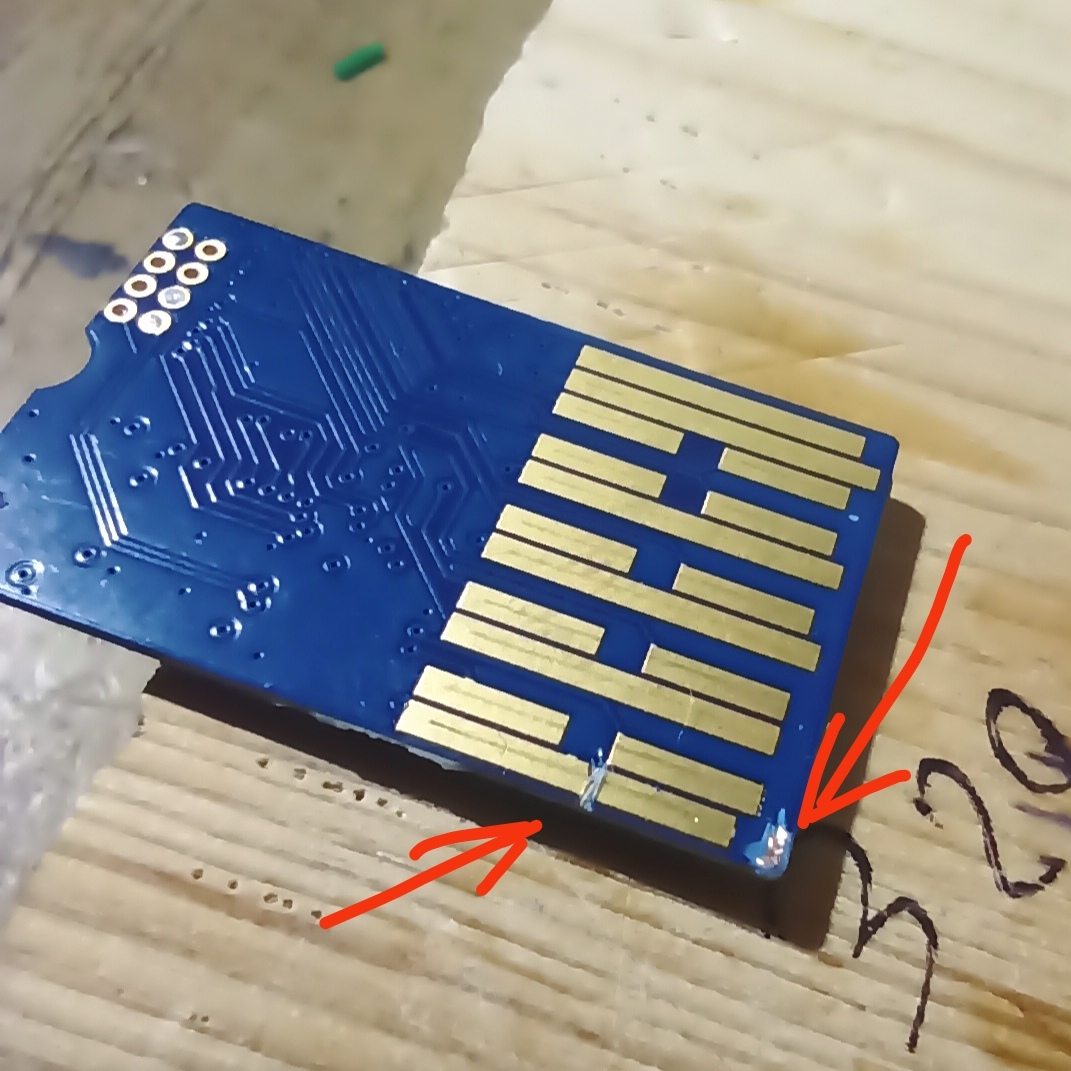

Этам второй, режем контакт картриджа, зачищаем угол полигона для припаиваеия. Резать строго, как на фото!!!

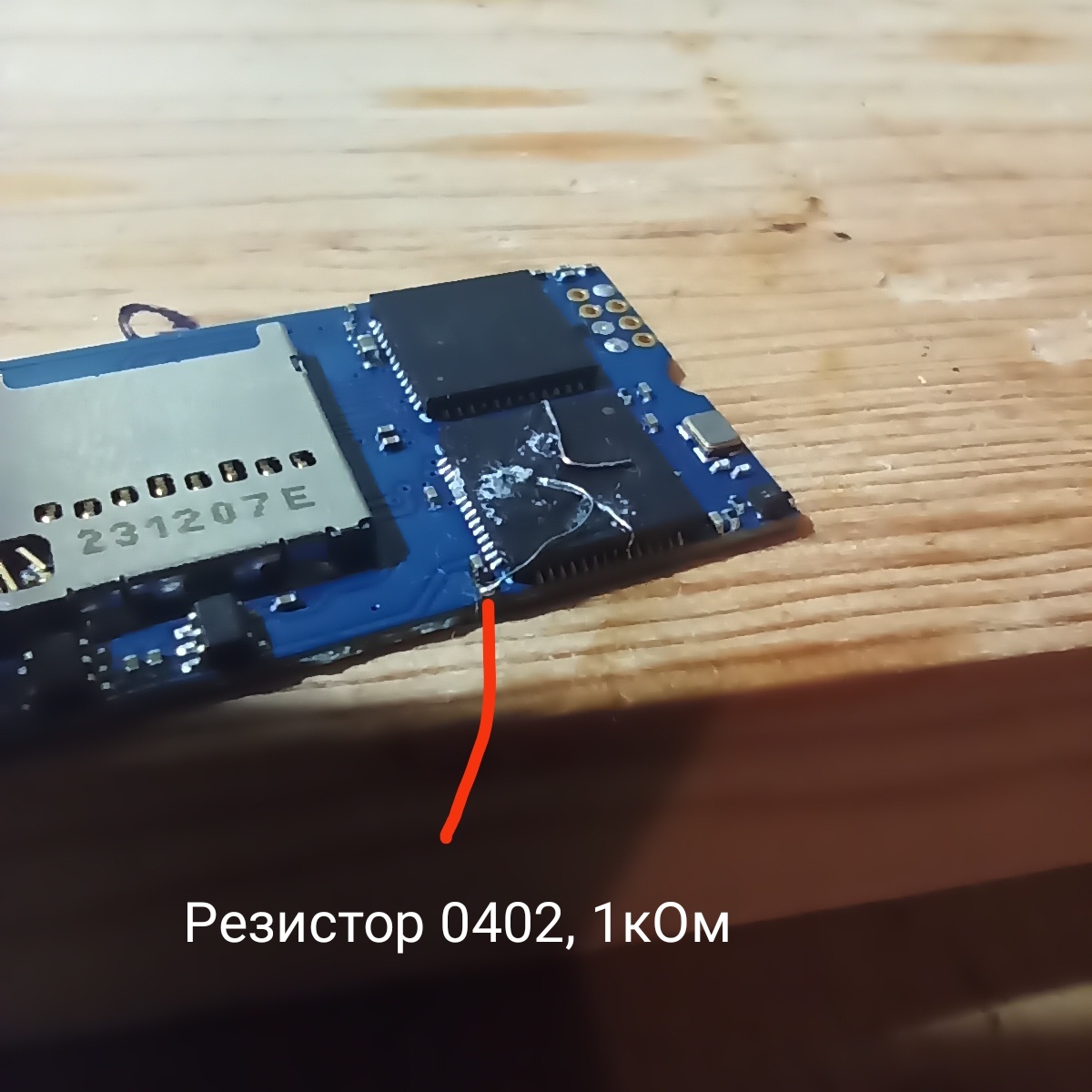

Третий этап, берем резистор 0402, 1кОм припаиваем один контакт к земле, мне удобнее всего это было сделать на один из конденсаторов, второй контакт тонкой пороволочкой припаиваем к ранее выведенному gpio33.

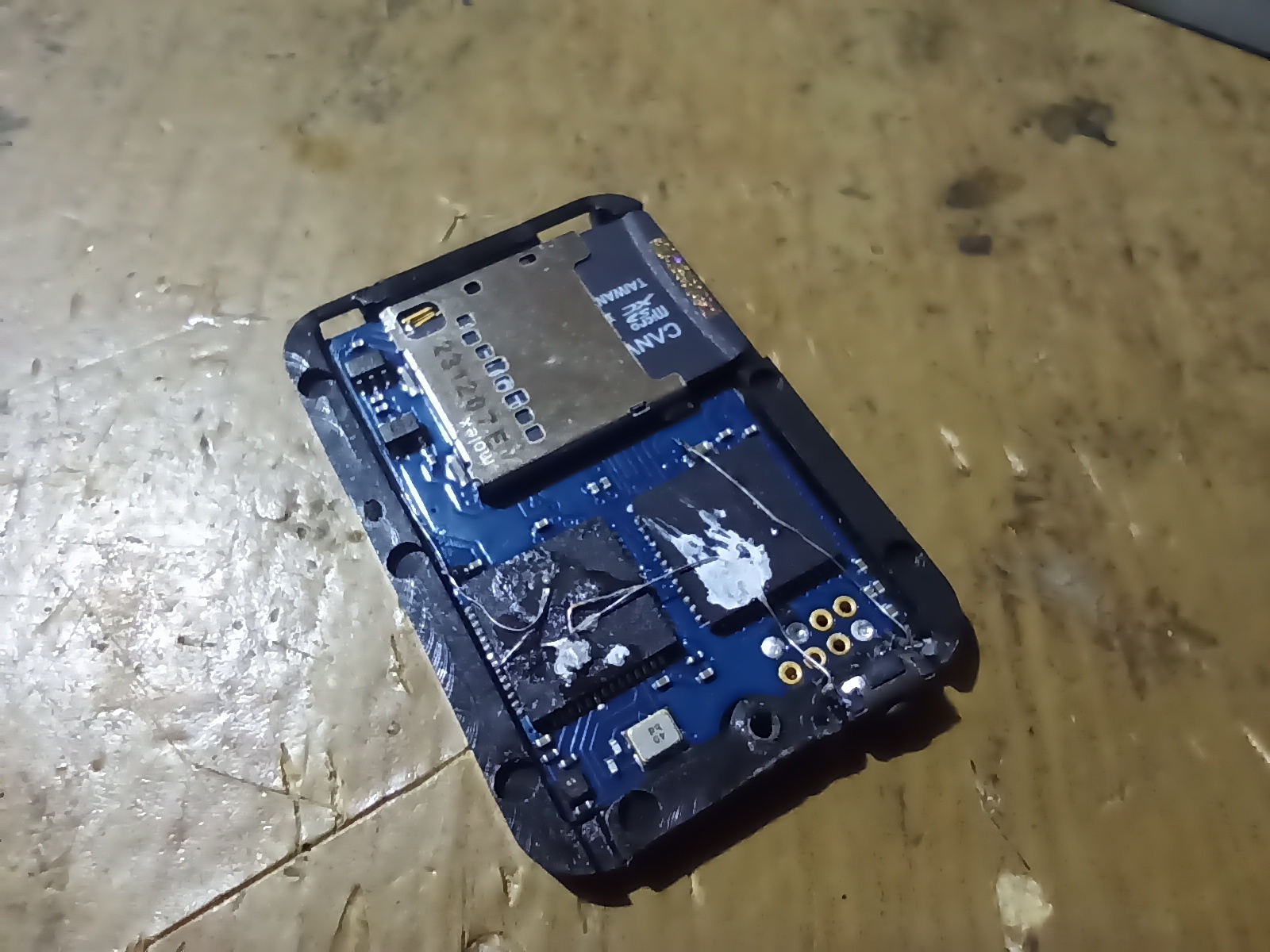

Этап четвертый. Соединяем ранее зачищенный угол и gpio33. Я также использовал тонкую жилу и проложил ее по торцу платы.

Этап пятый. Ставим кнопку и собираем.

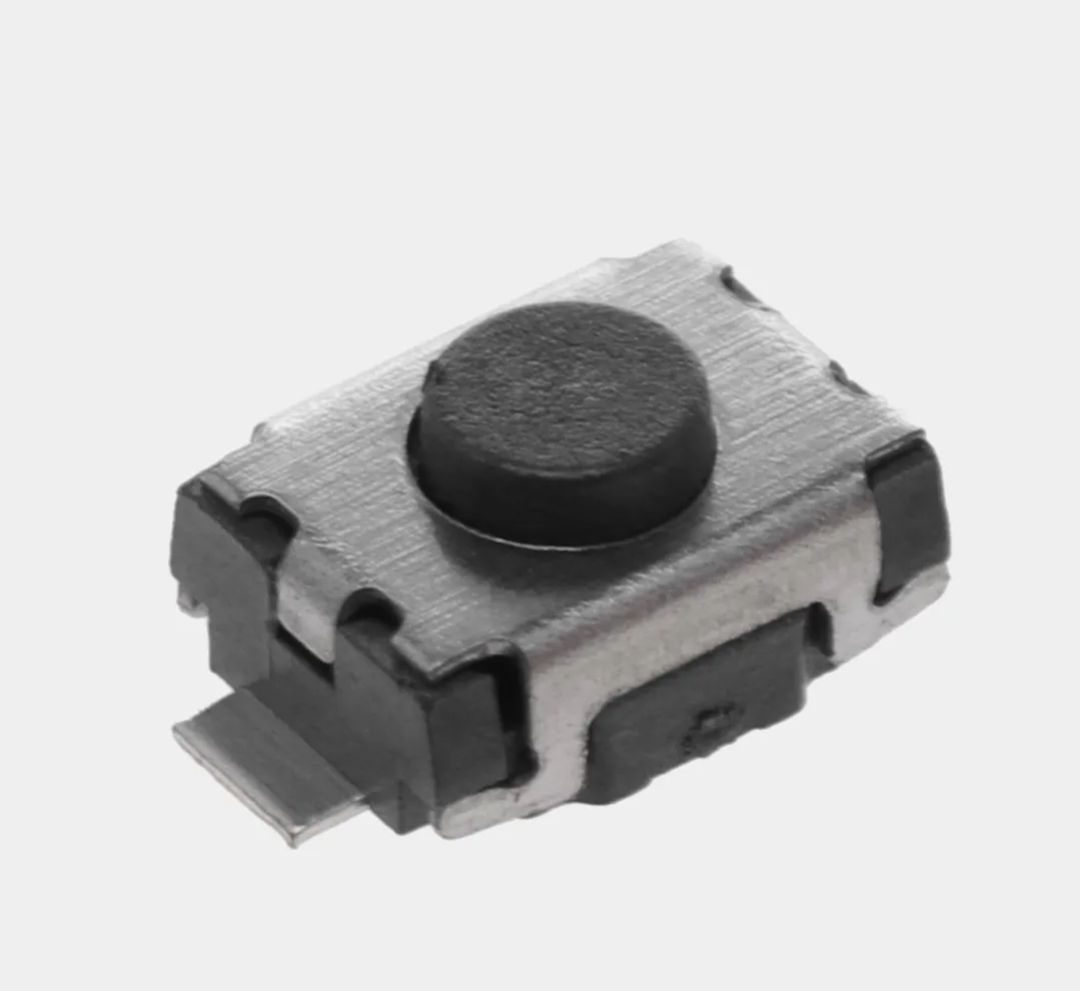

Я использовал тактовую, нормальноразомкнутую, SMD 3x4x2 мм.

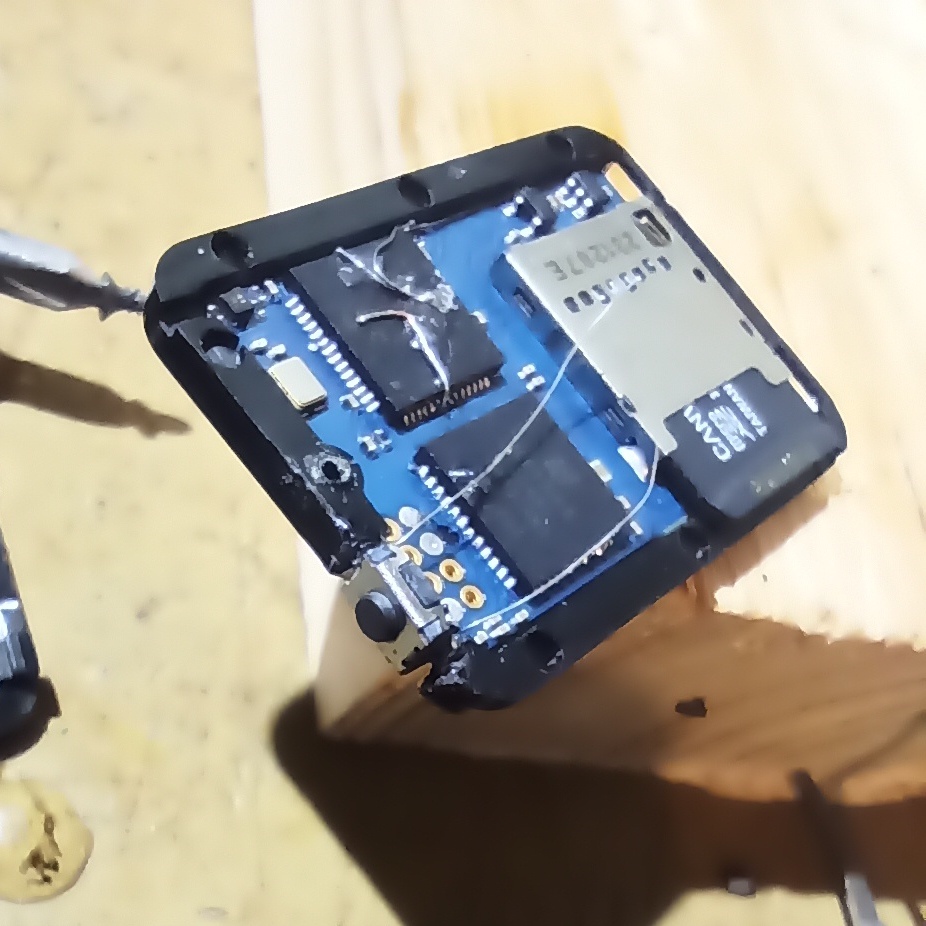

К контактам заранее подпаиваем пару проводников, подрезаем корпус, вставляем плату и клеем кнопку.

Один контакт припаиваем к выведеному на первом этапе gpio1, второй - на любую удобную точку земли.

Подрезаем вторую часть корпуса под кнопку, собираем и используем:)

Делал и разбирался сам, буду признателен за поддержку статьи на дзене:)

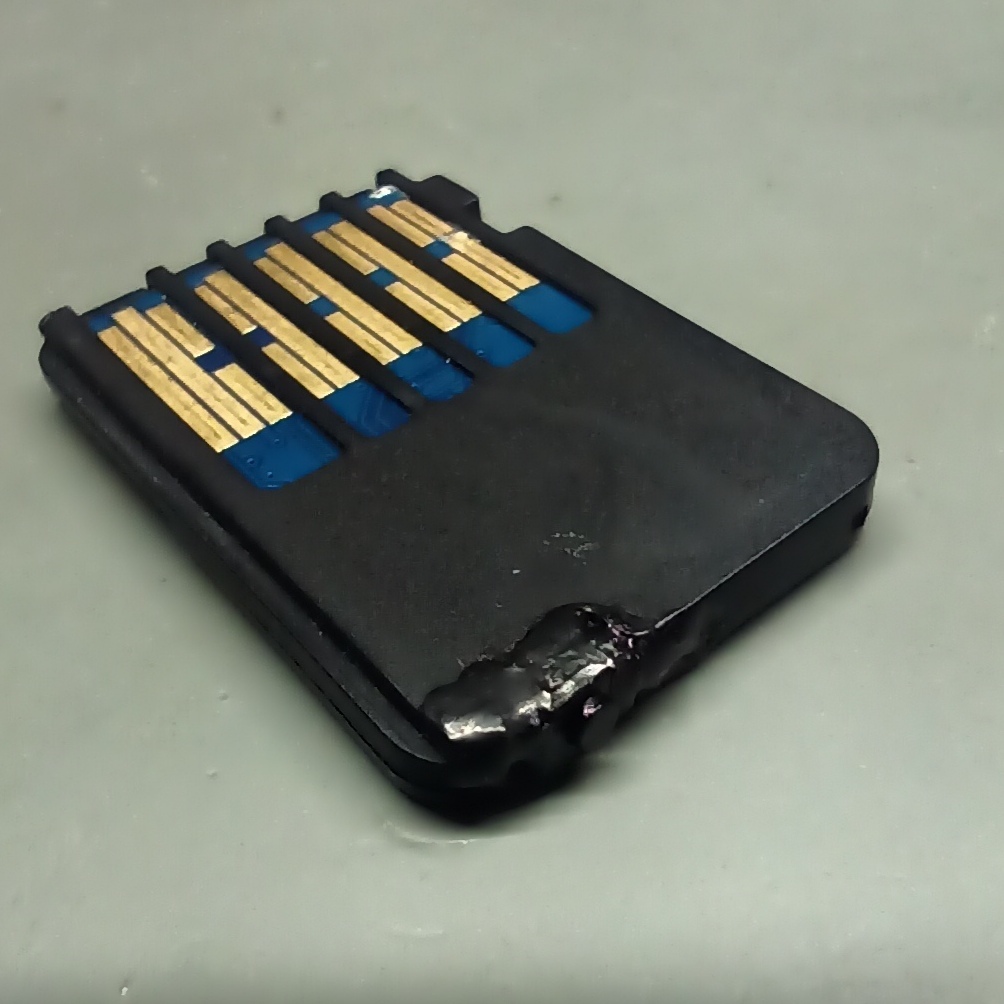

UPD: после наведения марафета:)
