Дополнение к посту "Вариант 1 Барабанные часы"
@wingblack, @deathorus, @JohnSmith666, как и обещал, призываю Вас.
Итак, предыдущий пост, как оказалось вызвал интерес аудитории. Появились вопросы и пожелания показать устройство, процесс сборки и модели деталей часов. Увы, фоточек в процессе изготовления и сборки я особо не делал, буду выкручиваться так.
Как я и говорил, все началось с поста про подобные старинные часы и мысли "а что если?".

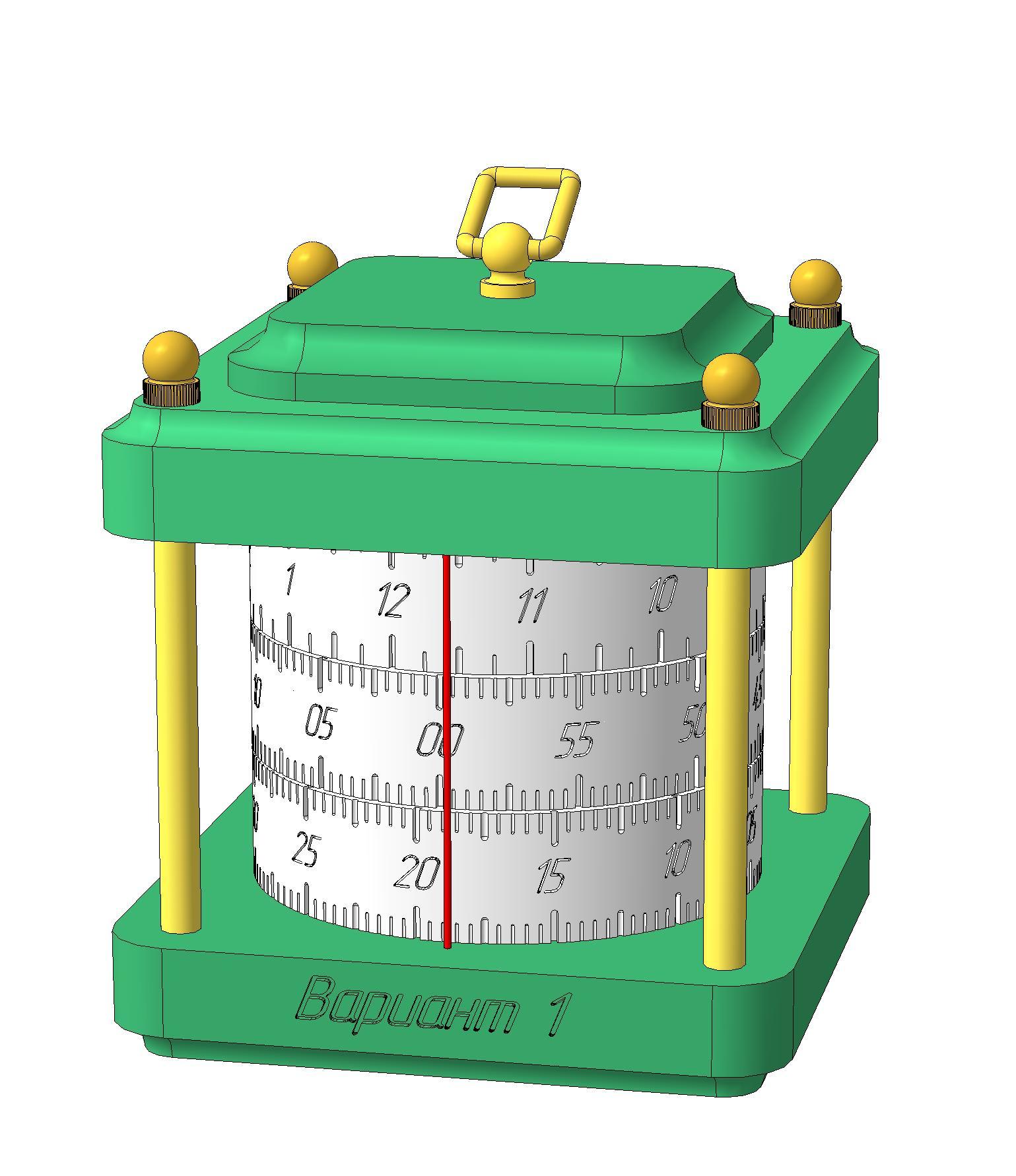

далее, на компе в CAD системе, пока мысль не ушла и запал не потух, была собрана компоновка часов. Единственные размеры, от которых я отталкивался - размеры часового механизма. Остальное на близорукий глаз.
Механизм китайский, кварцевый, плавного хода с длиной штока 12 мм (как на картинке ниже)

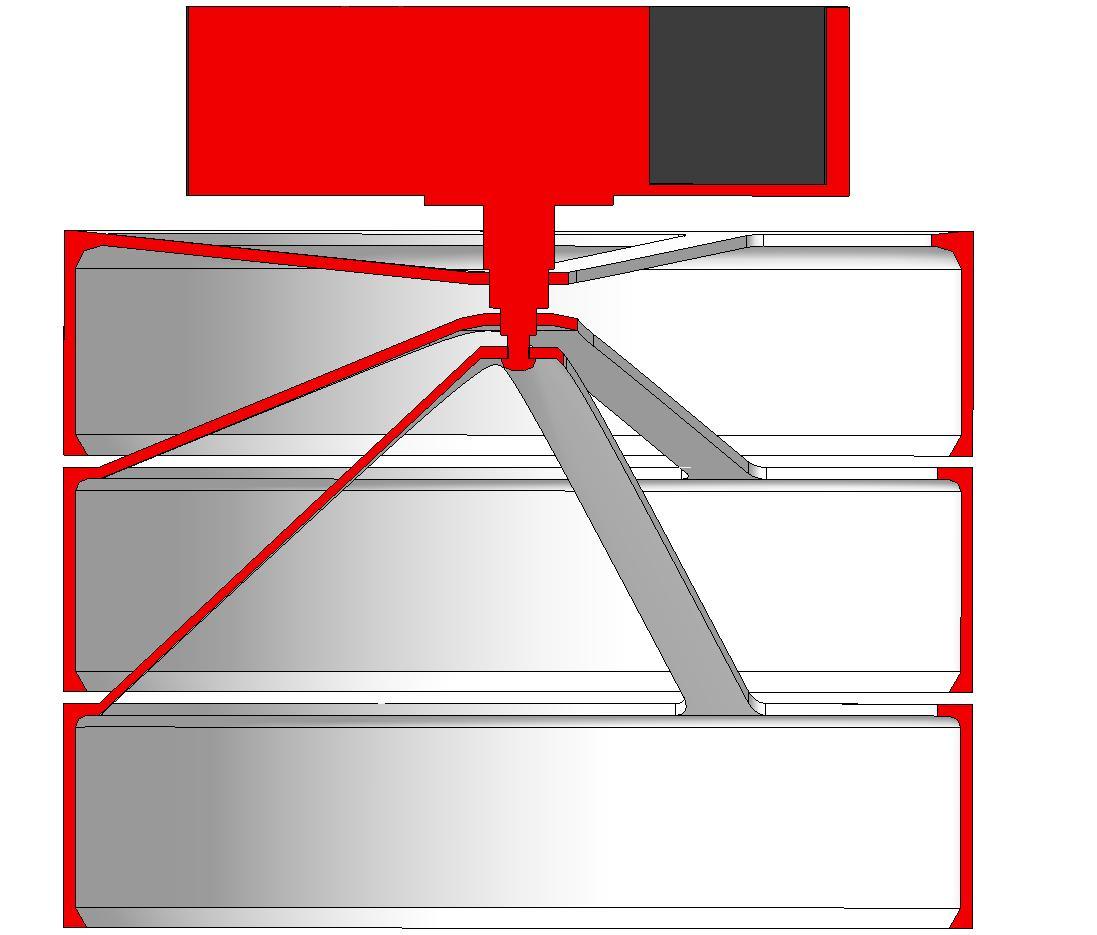

Далее проработал схему крепления барабана к штоку, да и саму конструкцию барабана. Вариантов было много (даже из пенопласта), но в итоге решил прибегнуть к 3Д печати (FDM, ABS). Схема на картинке ниже
Чтоб надёжно закрепить барабаны на штоке (не забываем про кривую печать и кривые руки), пришлось ножницами нещадно обрезать стрелки часов (по красной линии на картинке ниже). Оставшиеся от стрелок втулки (колечки) были приклеены к барабанам и использованы как крепление барабана к штоку.

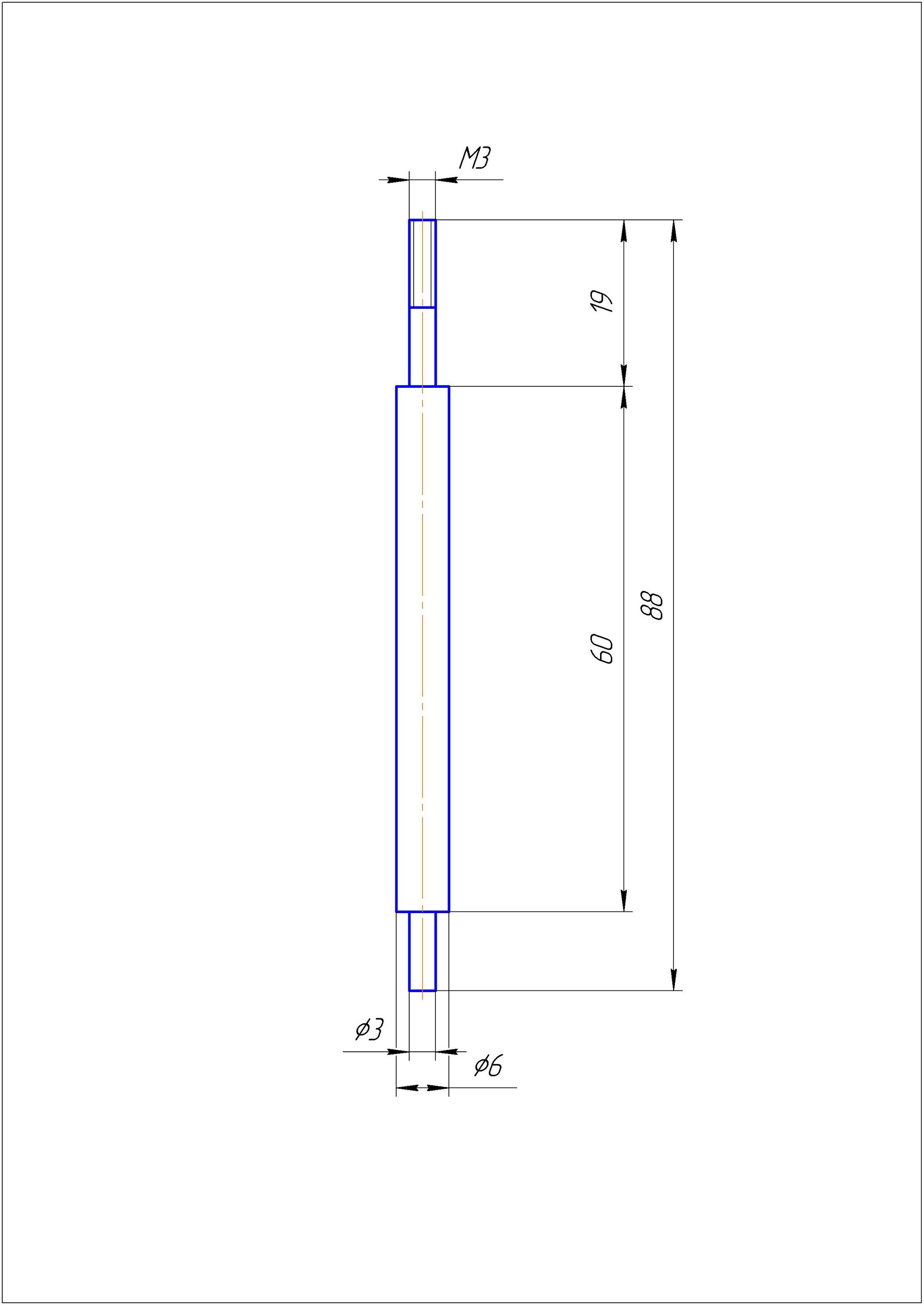

Стойки корпуса изначально планировалось сделать цельными, как на картинке ниже, но умные люди подсказали, что проще взять шпильку (у меня М5) и трубку чуть большего диаметра, что я и сделал.
Вообще, с этими часами многое пошло не по плану. Так, например, по плану корпус должен был быть из дерева, но у меня инстрУмента нет, а люди, у которых он был, сделали не по чертежу и из клееного массива. Поэтому корпус тоже был напечатан (FDM, PLA). Помните про кривую печать (печатал не сам, заказывал), так вот, диаметры отверстий под стойки вышли меньше, чем по чертежу. Вооружившись сверлом и шуруповертом на низких оборотах отверстия я обработал, но советую так не делать, так как перпендикулярность осей отверстий к поверхности корпуса я не сохранил, оси отверстий перекошены. Лучше использовать сверлильный станок (или оправку, на худой конец. Как бы это ни звучало).
Детали корпуса были хорошо зашлифованы шкурками от 160 до 1000. Далее шел грунт в 3 слоя (между слоями шкурка 1000) и краска в 2 слоя.
Шишечки на крышке корпуса случайно увидел в магазине Леонардо (не реклама, просто облегчаю поиск тем, кто будет делать), там же и механизм взял.

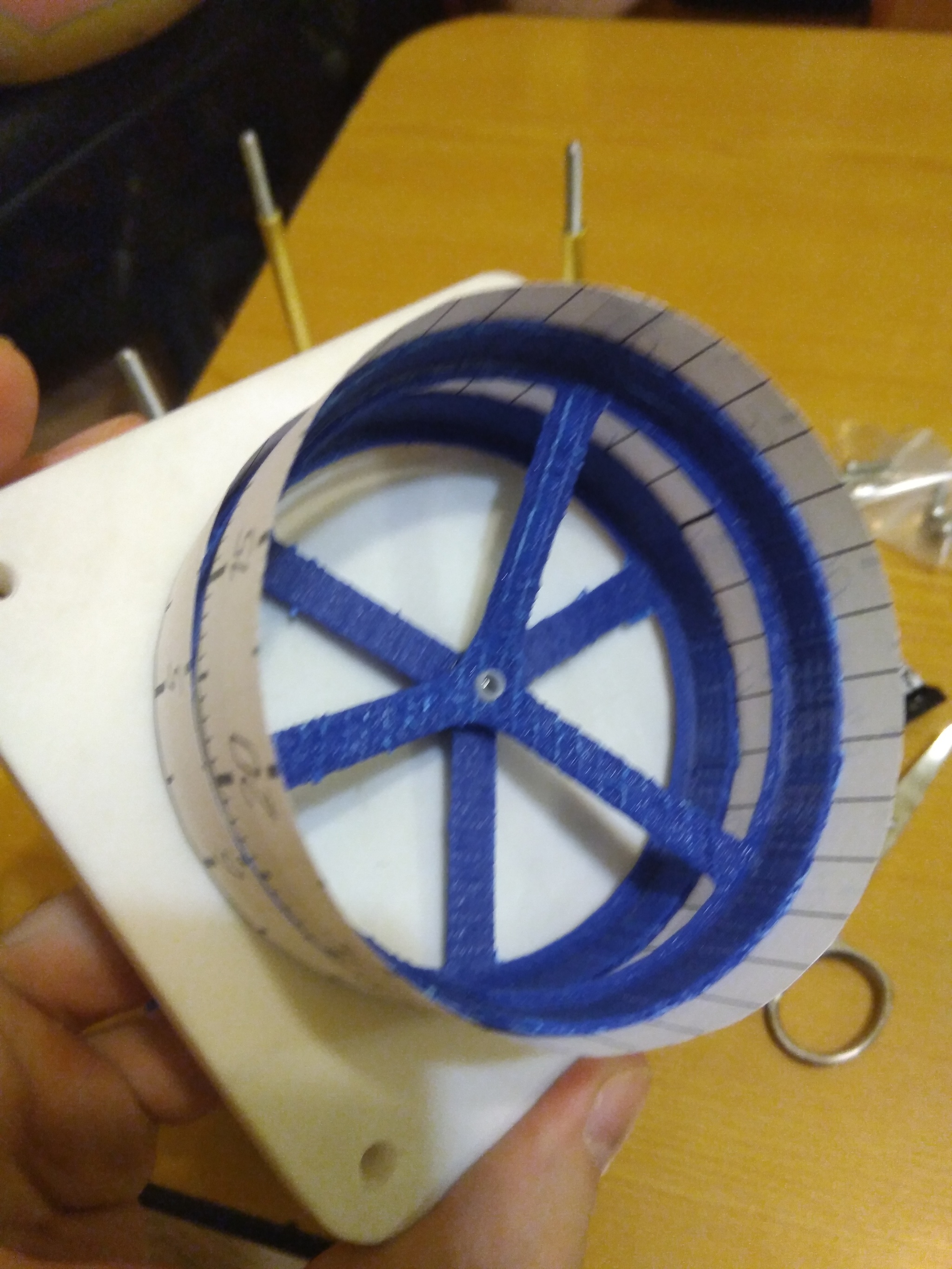

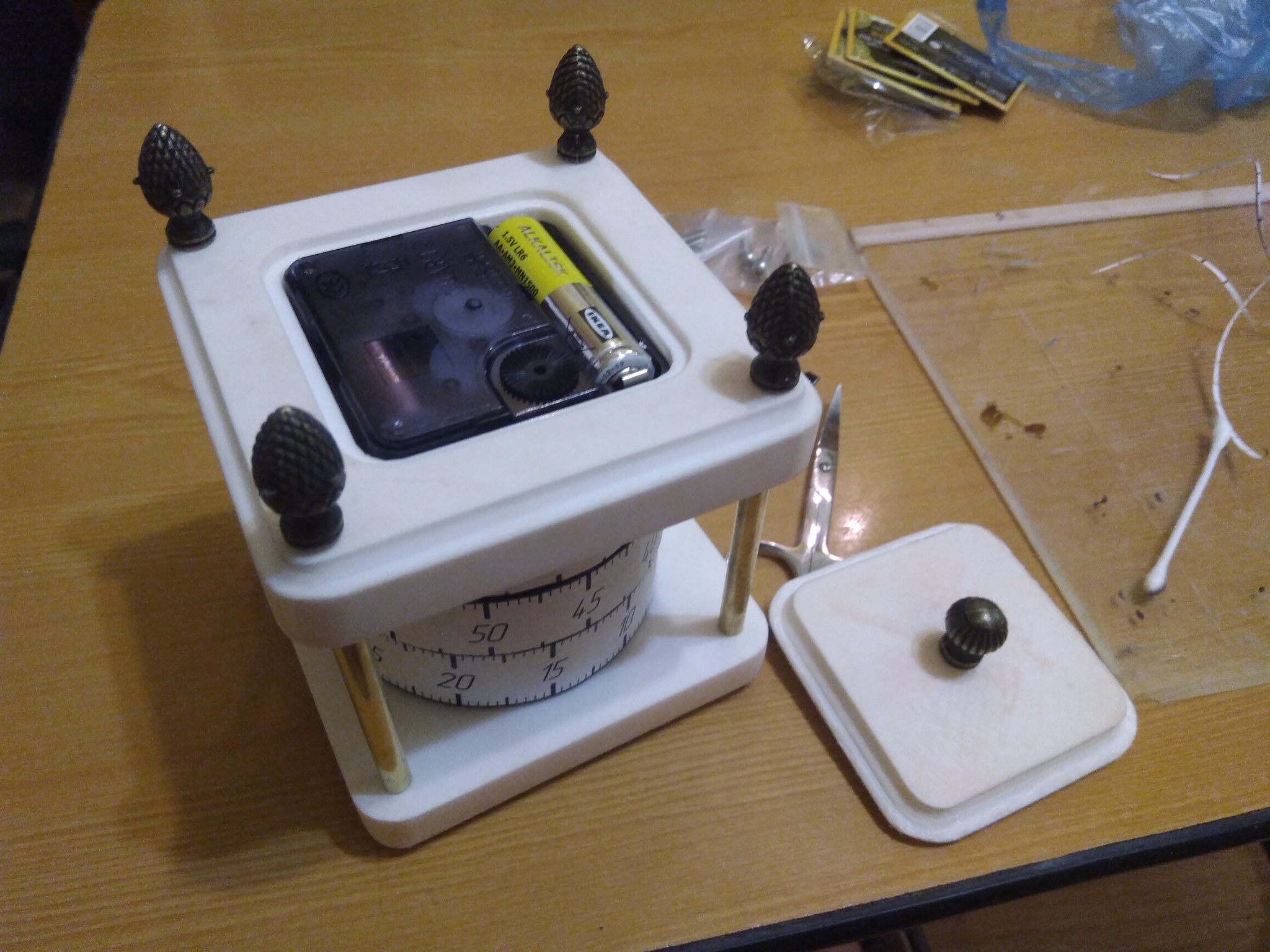

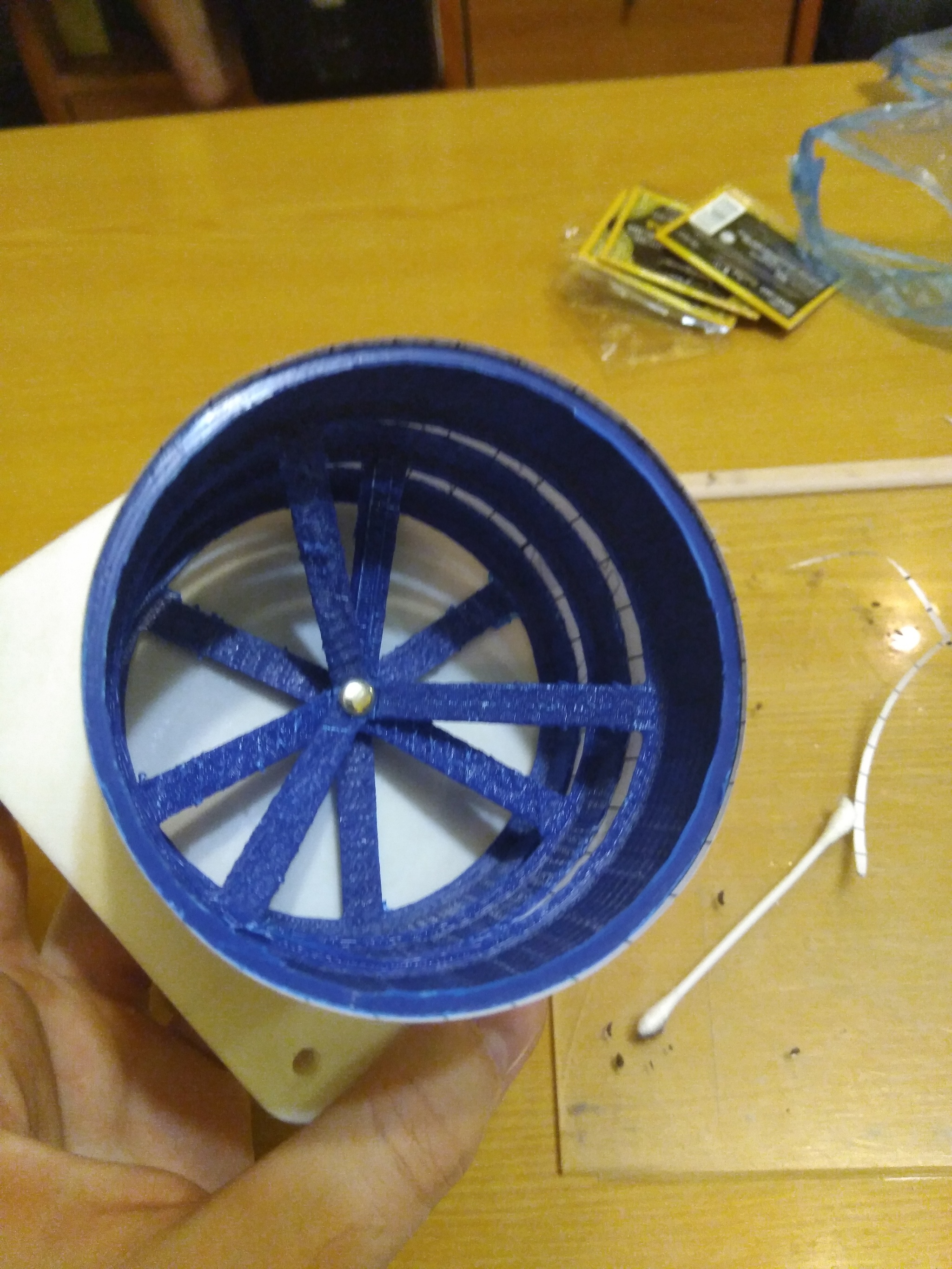

Далее пойдут чудом сохранившиеся фотографии предварительной сборки (до покраски)
Ну и, собственно, результат работ (на фото ниже хорошо виден перекос стоек. Не делайте так)
Скачать файлы для печати можно тут. Обратите внимание на отсутствие резьбы. Ее надо будет сделать)
