Cosina AF 19-35mm f3.5-4.5 разборка и ремонт⁠⁠

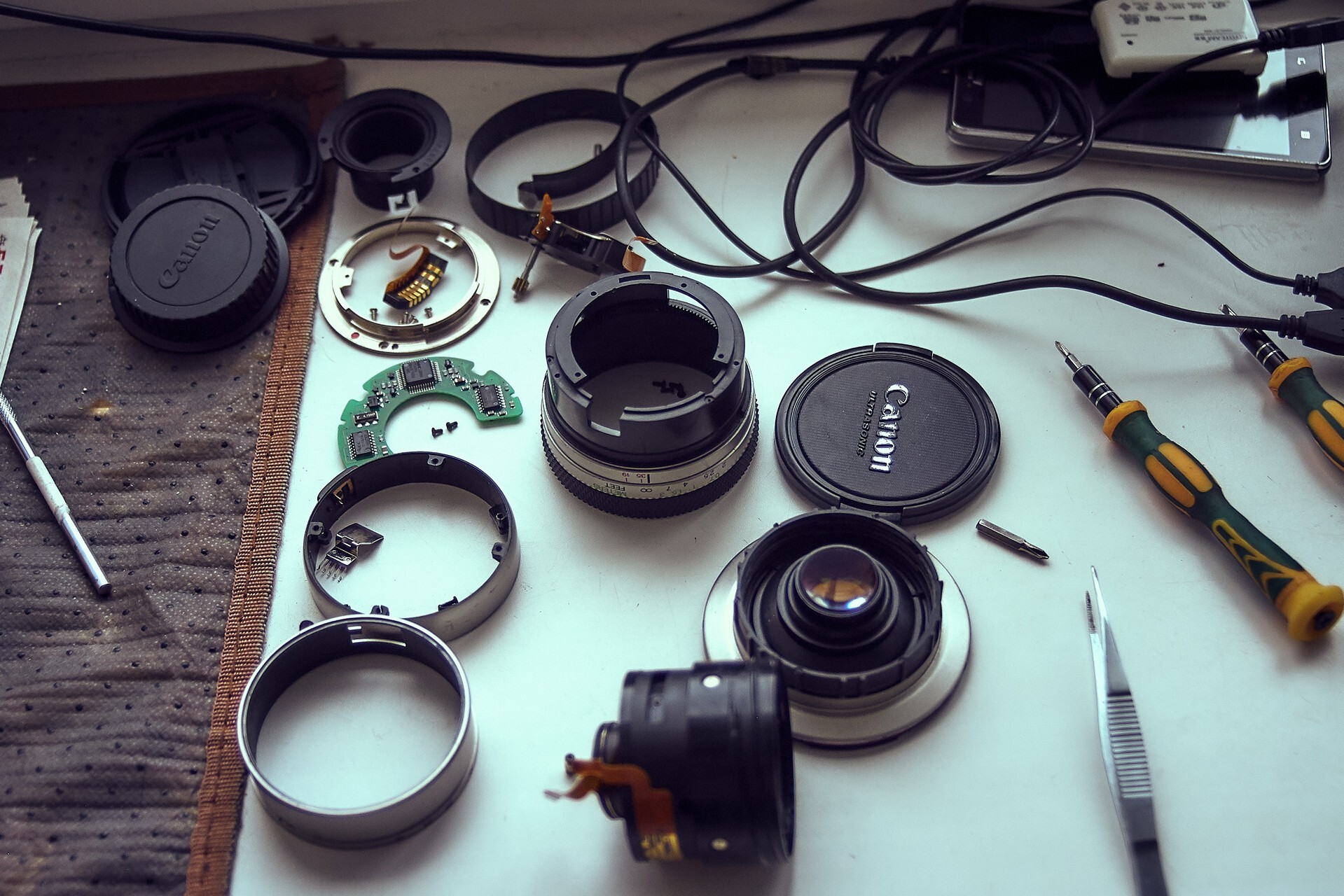

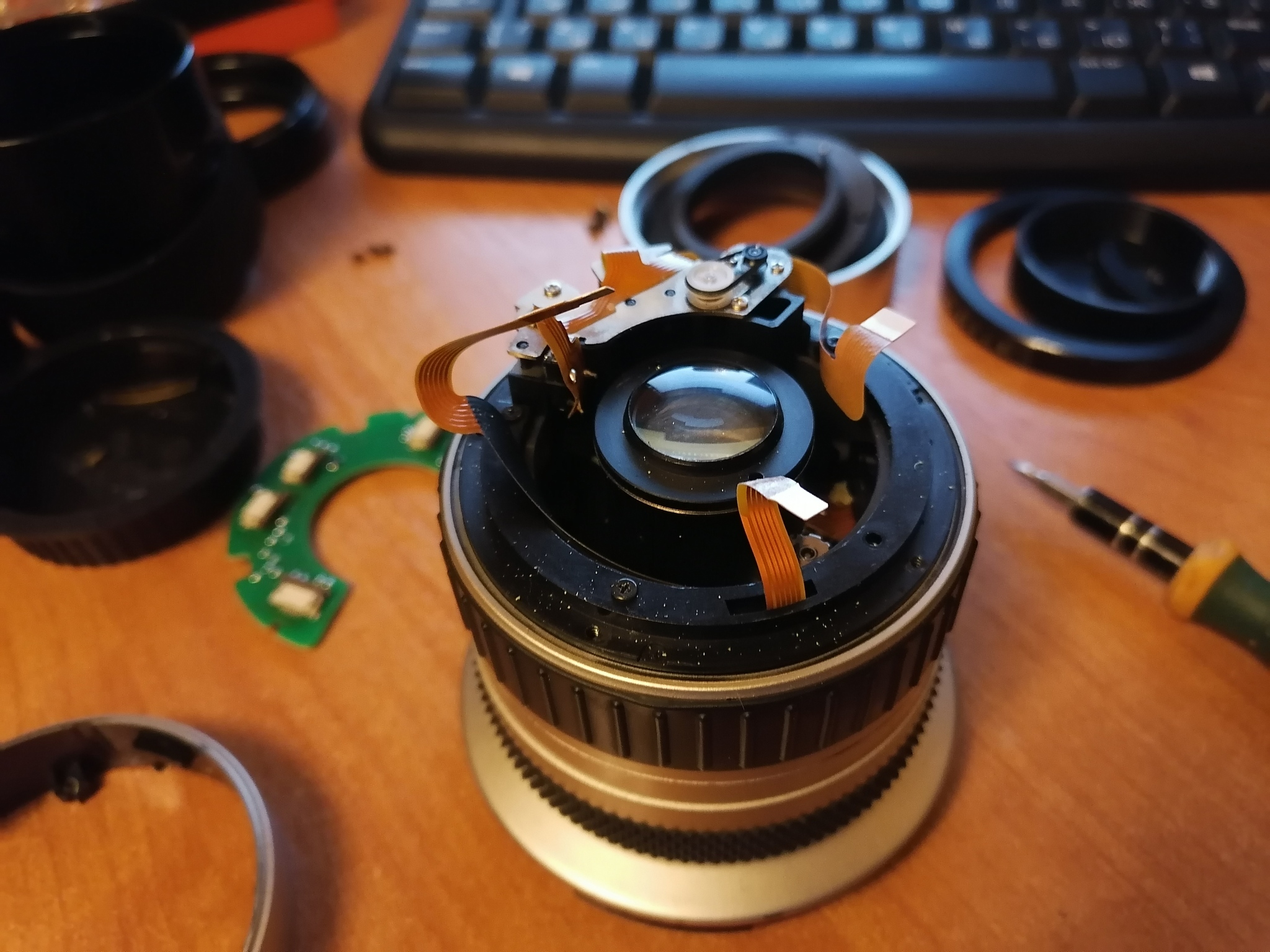

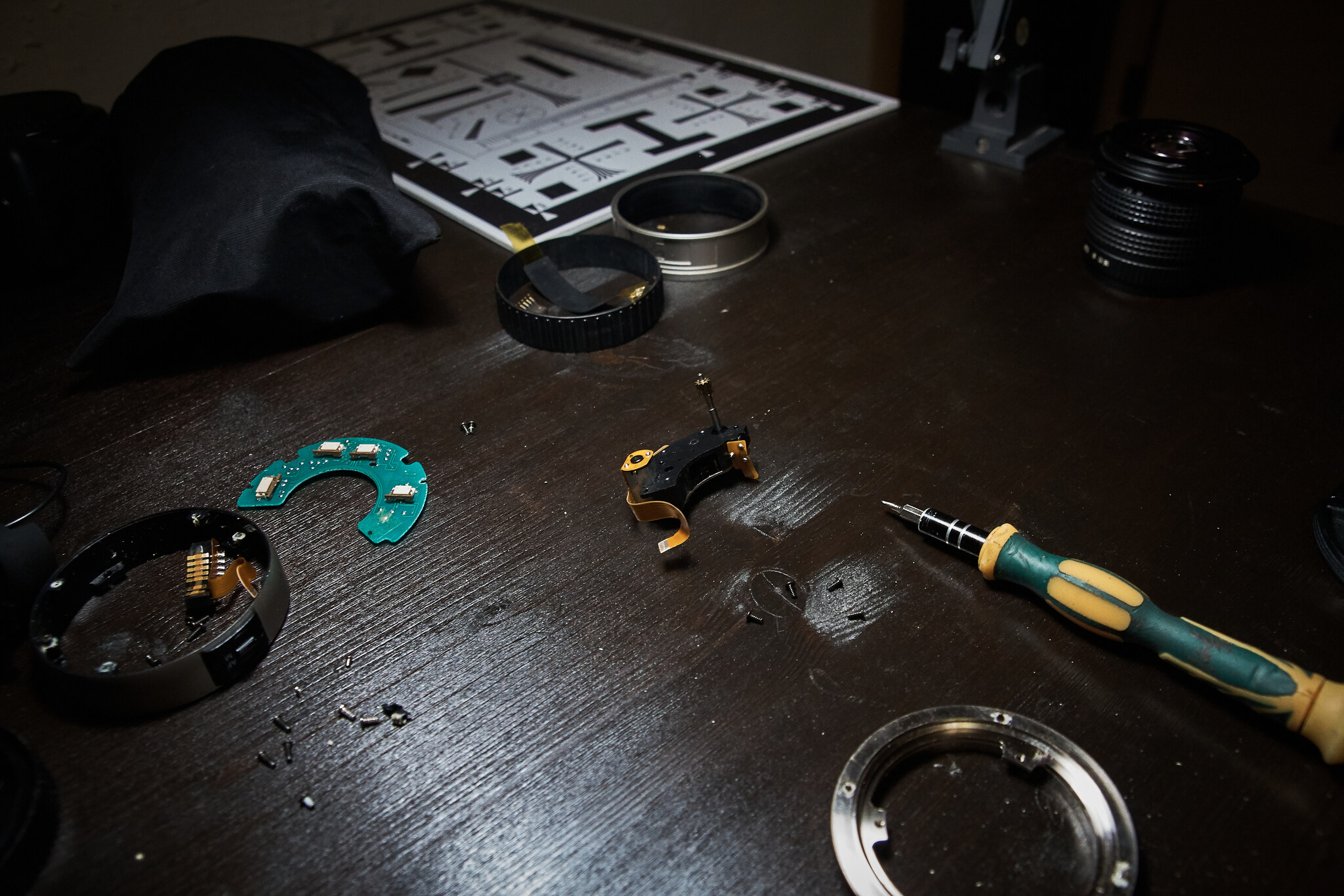

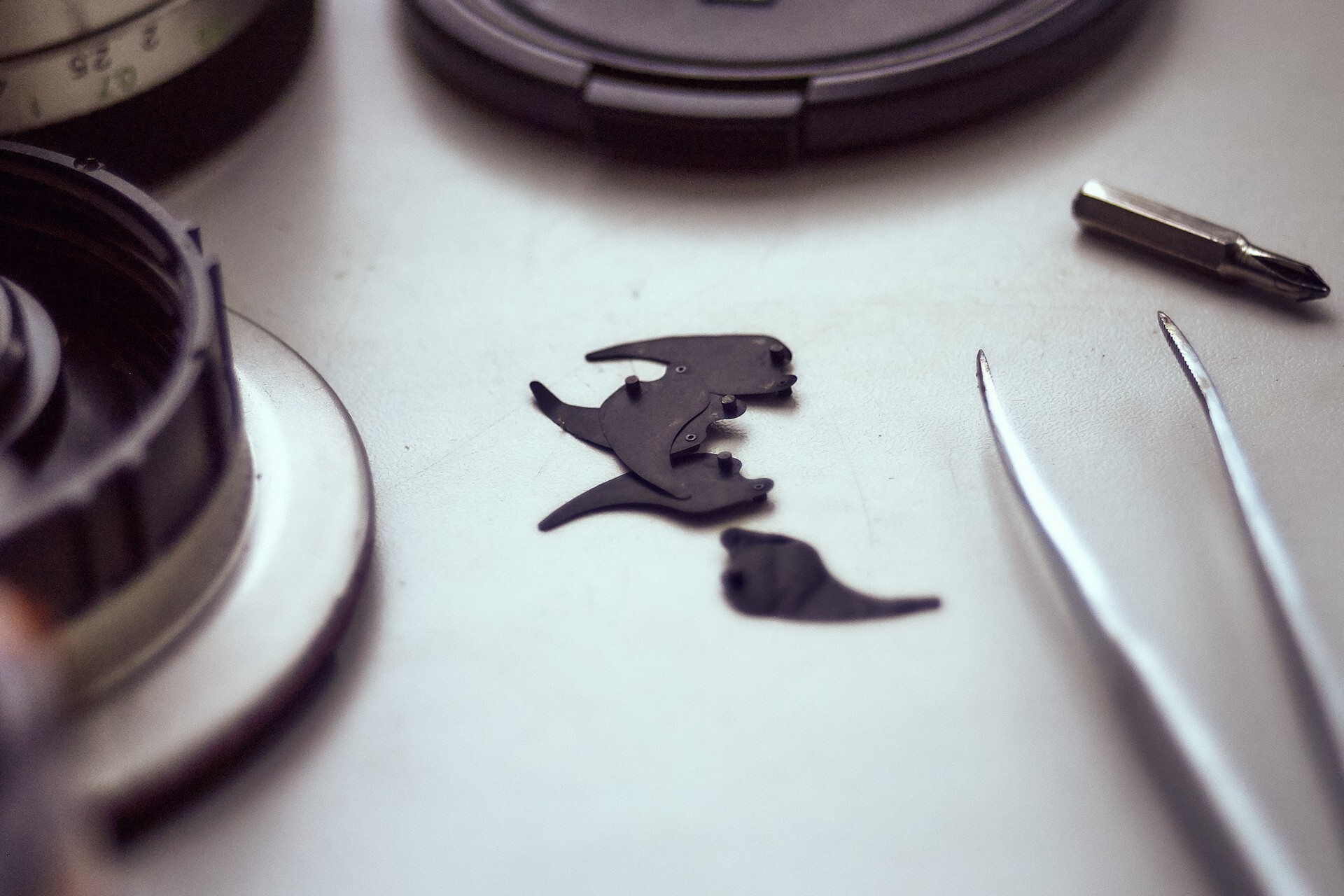

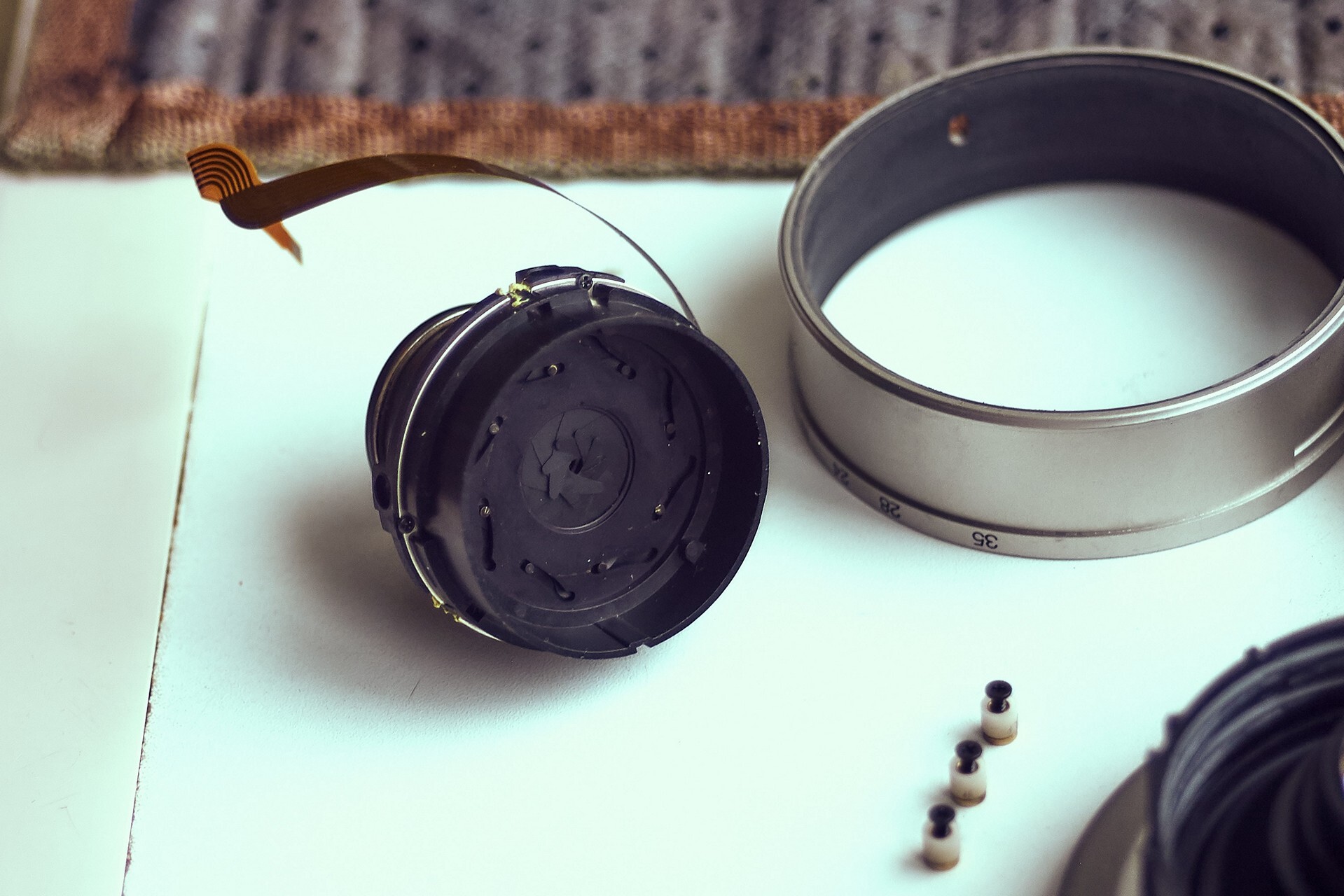

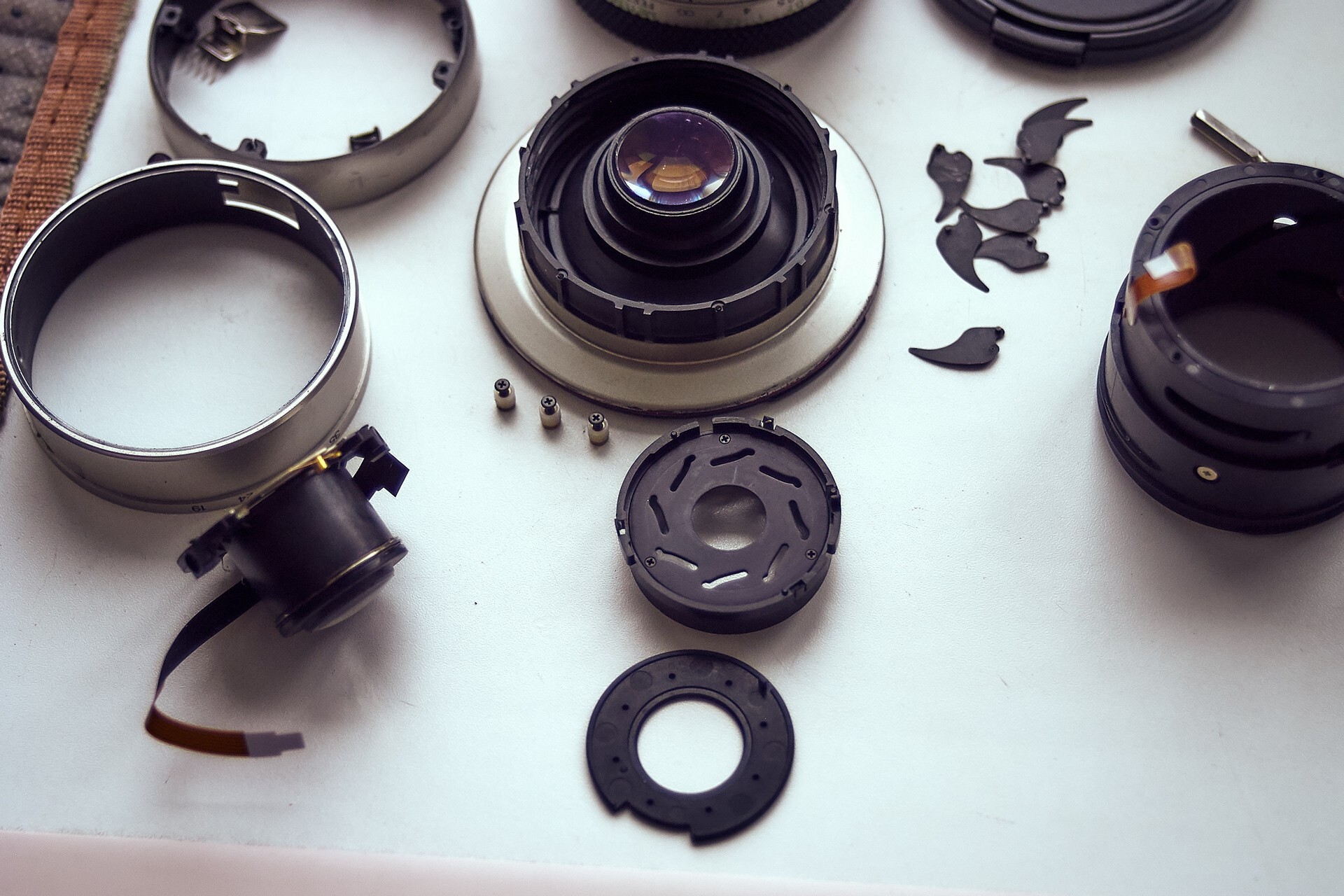

Cosina AF 19-35mm f3.5-4.5 после удара развалилась диафрагма и оторвало задницу. Объектив довольно простой в разборке, мелких элементов, можно сказать, и нет. Все крупное, объектив не хитрый, и вполне себе понятный в разборке и сборке. После ремонта диафрагмы может потребоваться юстировка, если мы смещали заднюю линзу. Необходимо запоминать положение задней линзы во избежание потом длительных мучений.

Объектив также можно собрать неправильно — в таком случае, кольцо изменения фокусных расстояний будет клинить где-то посередине. Смотреть внимательно. Ремонт техники после удара дело неблагодарное, занимает много времени и требует много клея.

Если с диафрагмой разобрался быстро, то поиск подходящего материала для восстановления крепления байонета занял очень много времени. В идеале, конечно, выточить из алюминия кольцо с байонетом, и посадить в него объектив, но мы не ищем сложных путей. Сначала я выточил задник из фанеры и посадил его на клей. Объектив работал корректно, но катастрофически мало. Соединение развалилось на десятую смену объектива.

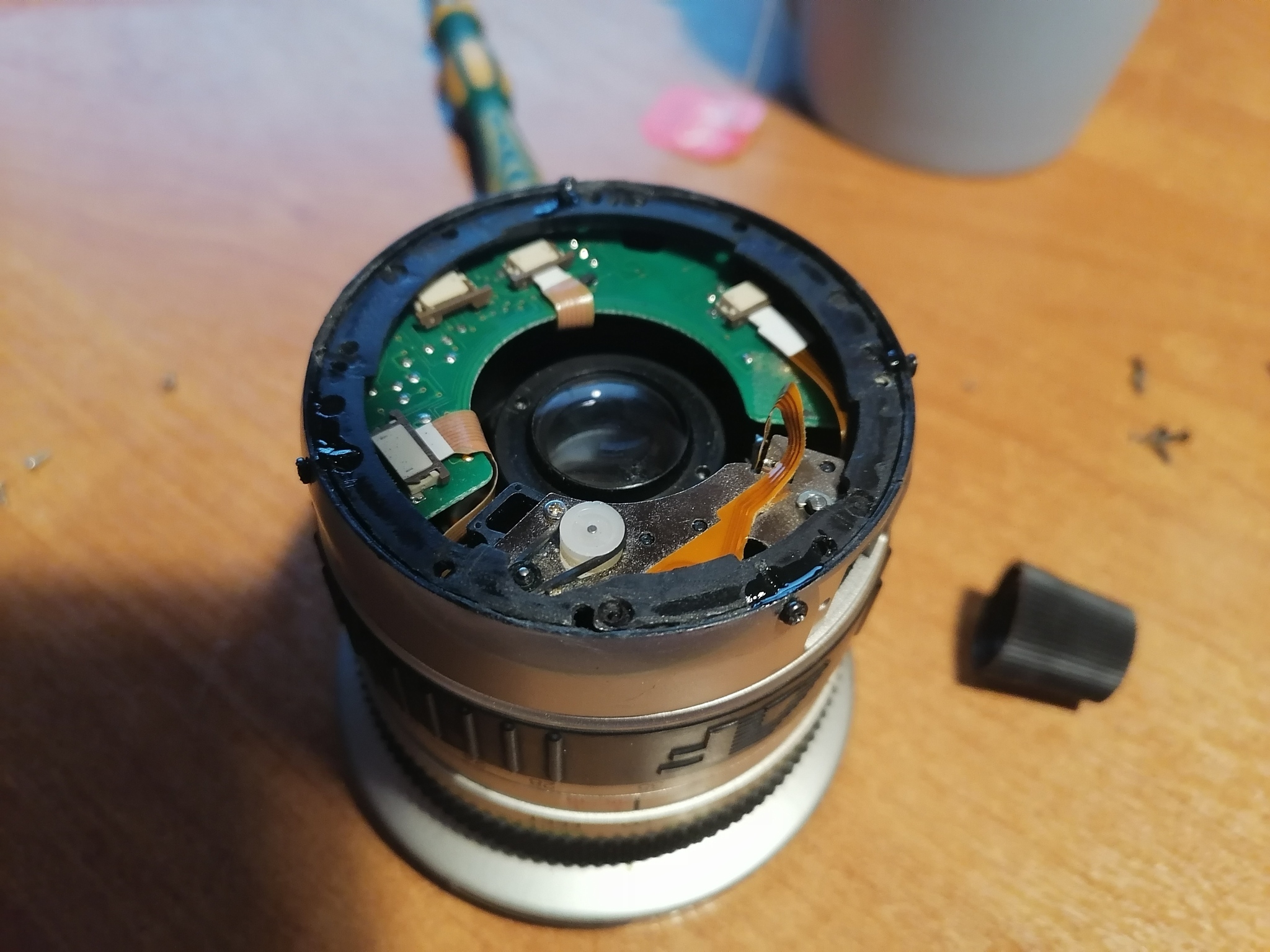

К сожалению, еще и не было бесконечности. Второй вариант — допиленное пластиковое кольцо байонета мертвой зеркалки Canon. Выглядит плохо, зато есть бесконечность и работать можно вполне. Залито клеем, не люфтит, работает исправно. Кольцо притянуто мелкими саморезами, и зафиксировано намертво.

(...До следующего падения).

Главное при разборке — аккуратность и внимательность. Порванные шлейфы восстановить не чем, если не умеешь паять. Объектив древний, и запчастей не найти. Пластик корпуса дешевый, на 3-5 раз посадочное место под винты разбивается.
