Часы на ИВЛ1-7/5 (Arduino IDE)

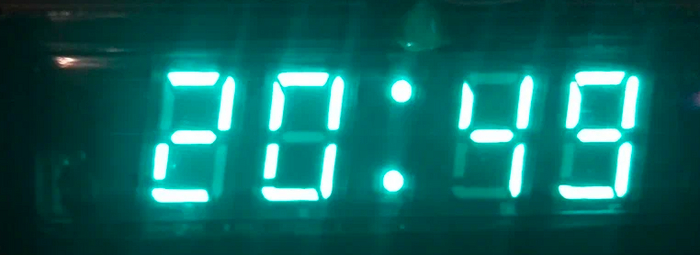

Ранее в статье http://rcl-radio.ru/?p=77848 был описан пример создания часов на цифровом многоразрядном вакуумном люминесцентном индикаторе ИВЛ1-7/5. В этой статье аналогичный проект, но в нем применена упрощенная схема питания и применен недорогой микроконтроллер Atmega8.

Основные данные индикатора ИВЛ1–7/5:

  • Цвет свечения: Зеленый

  • Номинальная яркость индикатора 500 кд/м2, минимальная – 300 кд/м2.

  • Напряжение накала: 5 В

  • Ток накала: 120 ± 12 мА

  • Напряжение анода–сегмента импульсное: 27 В

  • Ток анодов–сегментов импульсный одного разряда: 12 мА

  • Напряжение сетки импульсное: 27 В

  • Ток сетки импульсный одного разряда: 12 мА

  • Скважность: 5 ± 0,5

  • Минимальная наработка: 10 000 ч

  • Яркость индикатора, изменяющаяся в течение минимальной наработки, не менее: 100 кд/м2

  • Срок хранения не менее: 4 лет

Предельно допустимый электрический режим индикатора ИВЛ1–7/5:

  • Напряжение накала строго в пределах: 4,5–5,8 В

  • Наибольшее напряжение анодов–сегментов: 50 В

  • Наибольшее напряжение сетки импульсное: 50 В

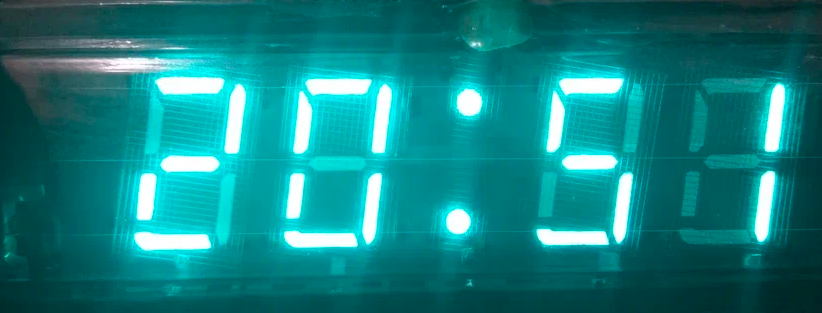

Схема часов

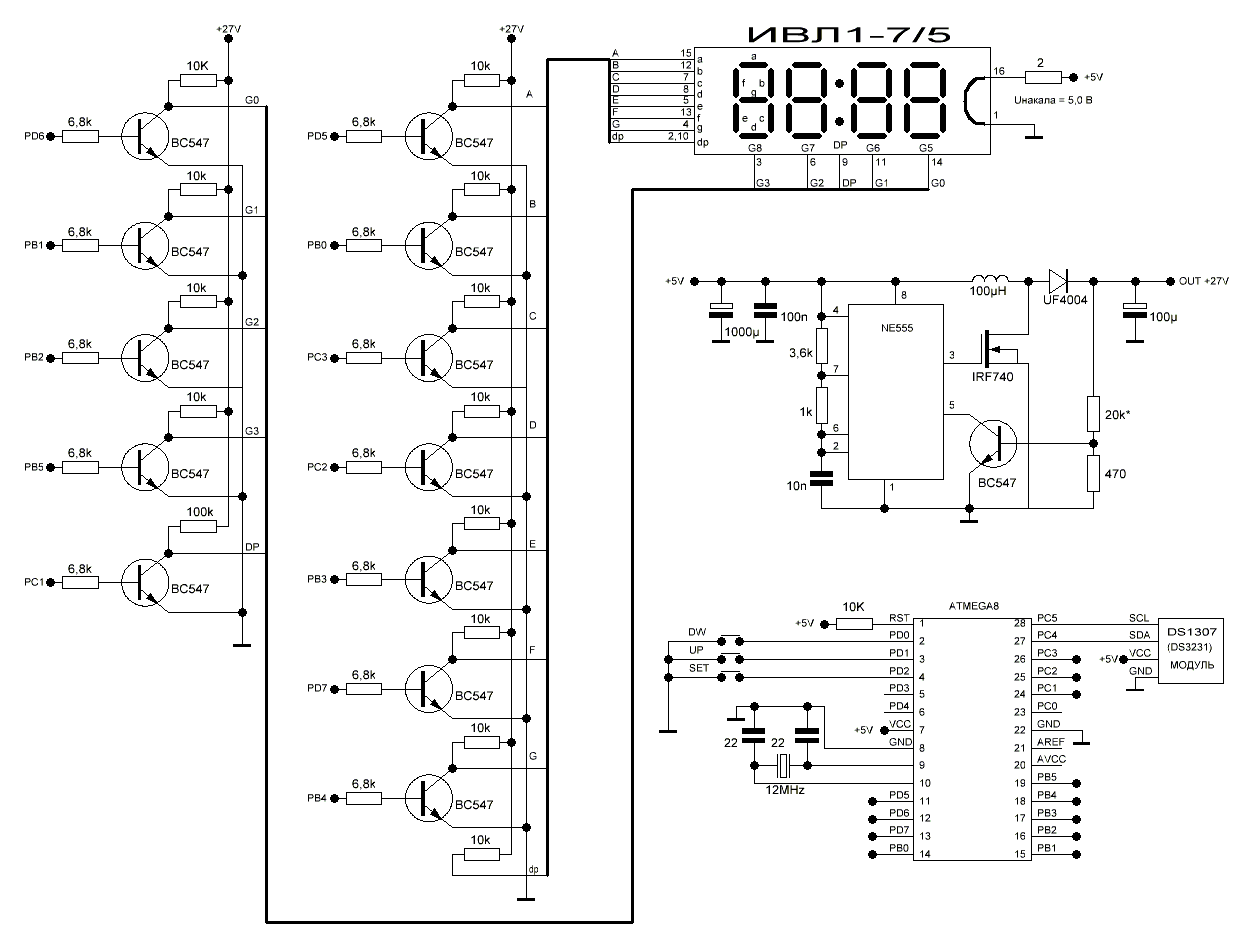

Для установки текущего времени используются три кнопки, но рекомендую при первом запуске использовать установку времени по времени компиляции, для этого необходимо раскомментировать строку:

// set_time(22,7,2,26,13,10,0);// год 00-99, ДН 1-7 (1=ВС), мес 1-12, дата 1-31, час 0-23, мин 0-59, сек 0-59

Залить скетч в микроконтроллер, далее закомментировать строку и залить скетч по новой.

В часах используется модуль часов реального времени DS1307, так же без изменения скетча можно использовать DS3231.

Для использования ATmega8 в Arduino IDE Вам необходимо собрать следующую схему (в данном случае допускается внутрисхемное программирование, то есть прошивать контроллер при полной собранной схеме часов):

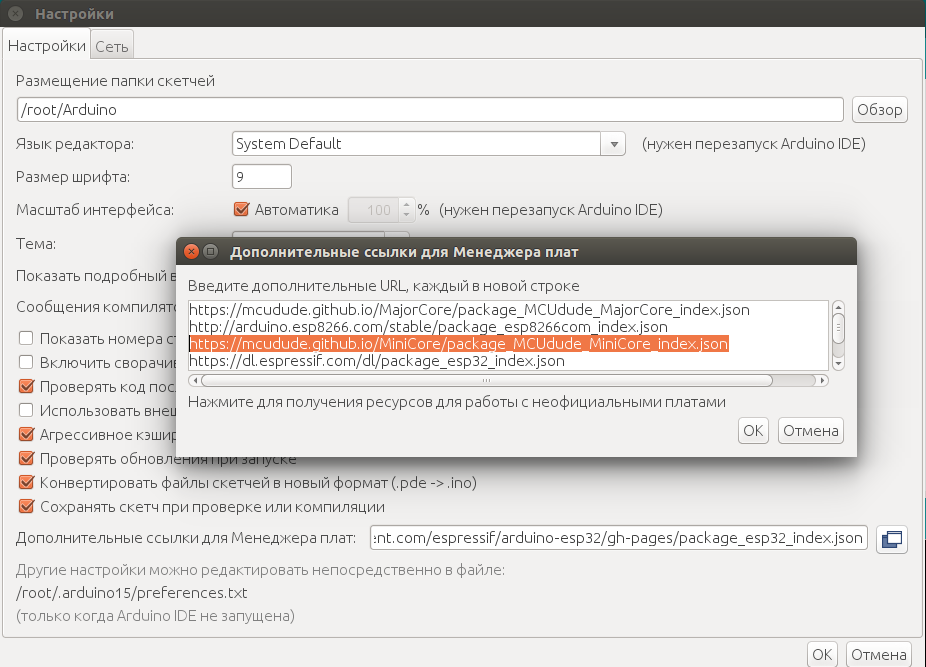

Перед прошивкой ATmega8 необходимо установить поддержку контроллера в Arduino IDE, для этого откройте меню Файл >> Настройки и в пункте Дополнительные ссылки для Менеджера плат вставьте ссылку:

https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_...

Далее переходим в меню  Инструменты >> Плата >> Менеджер плат

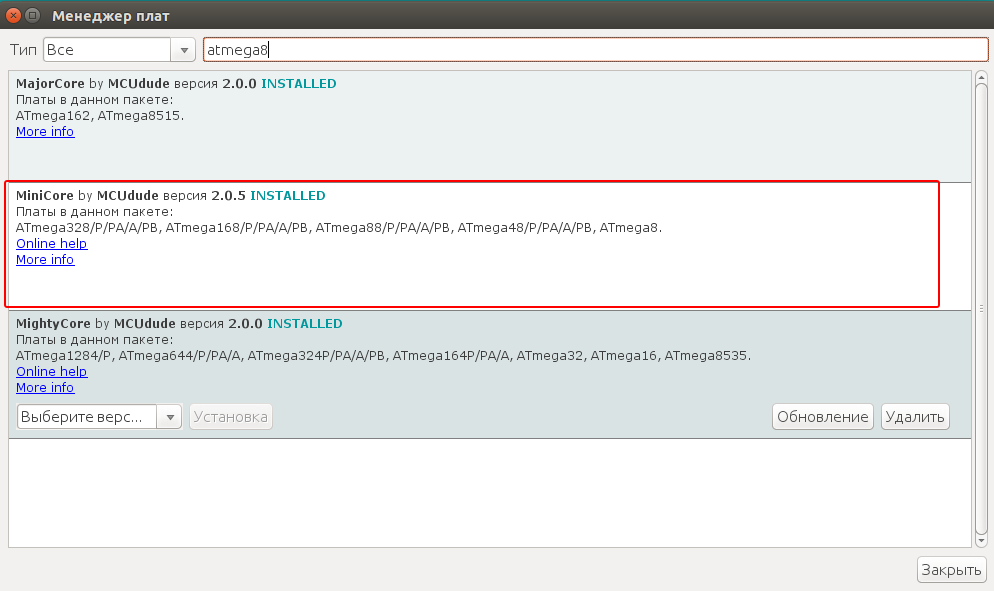

В строке поиска напишите atmega8, списке менеджера плат выберите пакет: MiniCore by MCUdude

После установки поддержки плат в Arduino IDE появится плата Atmega8

  • Для прошивки скетча или загрузчика Вам понадобится программатор USBasp

Распиновка USBasp

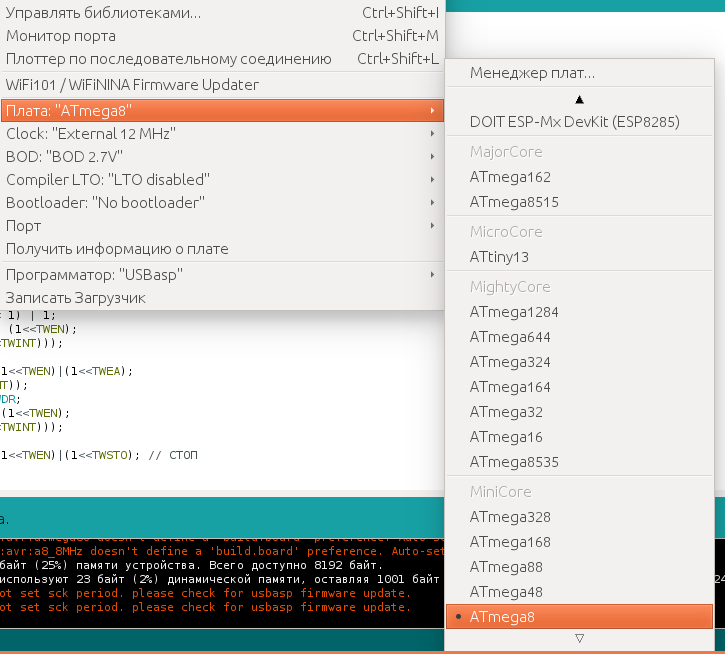

Перед загрузкой в настройках платы укажите частоту кварцевого резонатора (12 МГц), выбрать программатор  USBasp, в пункте Bootloader выберите No bootloader или Yes (UART0) если планируете загружать скетчи через UART ( USB — TTL ).

Во вкладке «Инструменты»  нажмите «Записать загрузчик«.(делается только один раз)

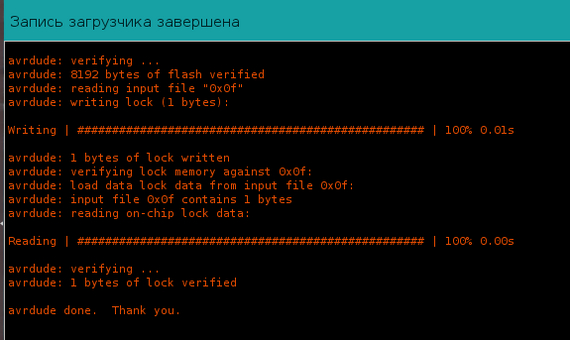

После записи загрузчика Вы в Arduino IDE увидите примерно следующее:

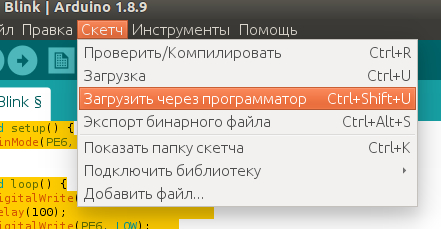

Для загрузки скетча выберите вкладку — Скетч >> Загрузить через программатор

После загрузки скетча появится следующее сообщение:

Скетч - http://rcl-radio.ru/?p=113960
