ATtiny13 + 0,91 I2C 12832 OLED (Arduino IDE)⁠⁠

Для простых и компактных проектов разработанных в среде Ardino IDE, таких как например простое реле времени, логичней применять простые и недорогие микроконтроллеры. Так как Arduino IDE поддерживает микроконтроллеры серии ATtiny, мной для этого проекта был выбран микроконтроллер ATtiny13.

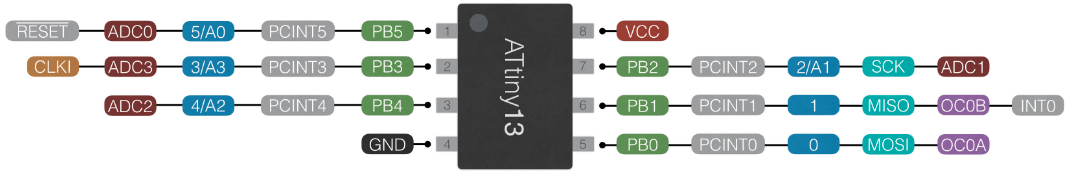

ATtiny13 — низкопотребляющий 8 битный КМОП микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny13 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

Микроконтроллер ATtiny13 отлично подходит для маленьких и дешевых проектов, а поддержка средой программирования Arduino IDE заметно упрощает работу с микроконтроллером.

Далее в статье будет рассмотрено несколько простых проектов с применением микроконтроллера ATtiny13 и 0,91′ I2C 128×32 OLED дисплея.

Для поддержки ATtiny13 в Arduino IDE необходимо выполнить несколько простых операций:

• Добавление поддержки платы

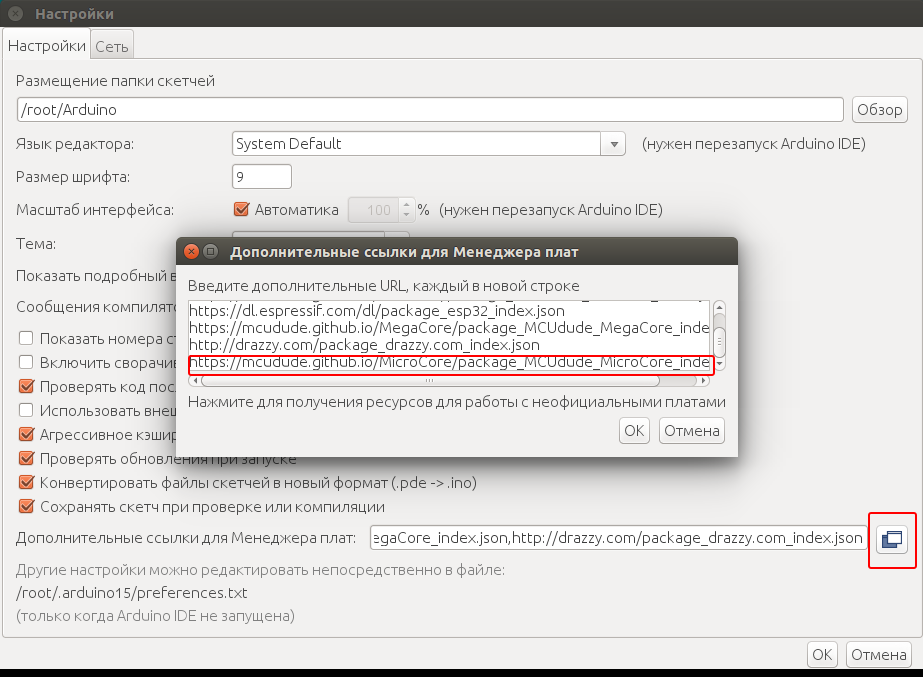

Откройте в Arduino IDE вкладку Файл > Настройки и добавьте ссылку для менеджера плат

https://mcudude.github.io/MicroCore/package_MCUdude_MicroCor...

Далее перейдите во вкладку Инструменты > Плата > Менеджер плат

Выберите и установите новую плату MicroCore by MCUdude.

Далее в Инструменты > Плата выберите плату ATtiny13.

• Для прошивки скетча  Вам понадобится программатор USBAsp

В моем случае я использую микроконтроллер который установлен на плату переходник, схема подключения достаточно простая:

Распиновка программатора USBAsp

В настройках платы нужно выбрать поддержку Attiny13 и установить частоту  9.6 MHz internal, в пункте EEPROM выберите EEPROM not retanied,  в пункте ‘Расчет времени’ выберите Micros disabled .

Далее необходимо выставить нужные фьюзы для микроконтроллера, чтобы он всегда работал на выбранной Вами частоте. Для этого в настройках Arduino IDE выберите программатор USBasb и нажмите Инструменты > Записать загрузчик. Эту операцию необходимо проводить всего один и снова повторить если Вы будете менять частоту работы микроконтроллера.

Для загрузки скетча в настройках Arduino IDE выберите программатор USBasb и во вкладке Скетч нажмите на Загрузить через программатор (или просто нажать кнопку — Загрузить).

Примеры использования ATtiny13

Термометр на DS18B20

Так как OLED экраны имеют свойство выгорать при постоянном свечении символов, то в схему термометра добавлена кнопка, при нажатии на которую загорается экран на 10 секунд а потом гаснет до следующего нажатия кнопки.

Термометр на DS18B20 с большими цифрами

Секундомер

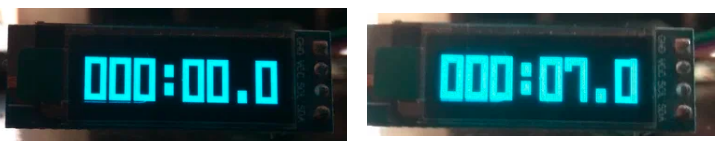

Дискретность отсчета 0,1 секунда, максимальное время 999 минут. Первое нажатие кнопки BUTTON запускает секундомер, второе нажатие останавливает его, третье сбрасывает показания.

Простые часы на DS1307

Простые часы с гашением экрана

Скетчи - http://rcl-radio.ru/?p=112955
