Аркадный автомат своими руками

Итак, для своих двух подписчиков пилю краткую инструкцию.

Ну и фото почти готового автомата для затравки. Фото финального результата будет ниже.

Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост

Не бойтесь повторять - это был мой первый опыт сборки чего-то подобного, получилось, вроде, неплохо)


Поддерживаются игры от разных поколений Sega и Nintendo, Playstation 1, образы mame от старых автоматов типа pacman, подключив клавиатуру можно поиграть в старые Doom, Quake, Prince of Persia.


Нам понадобится:

-Чертежи, найденные на сайте instructables или ваши собственные: https://disk.yandex.ru/d/ktzEMu6FTg68QA

-Фанера, я использовал 12мм для надежности

-Старый жк монитор от компьютера

-Одноплатный компьютер (я использовал OrangePI PC+)

-Дистрибутив RetrorangePI (у меня 4.2, по опыту он стабильный)

-Быстрая карта памяти MicroSD, объем исходя из количества игр, которые вы хотите залить, на нее же ставим ОС. Накатываем образ системы с помощью проги Rufus.

-Комплект аркадных джойстиков с алиэкспресс (ищем по запросу arcade joystick kit)

-Маленькие компьютерные колонки

-Светодиодная лента с питанием от USB

-Лист прозрачного пластика толщиной 1.5мм

-Металлическая сетка или грили для динамиков, чтобы прикрыть отверстия для вывода звука


-Различные сверла по дереву, шуруповерт.

-Электролобзик.

-Принтер для распечатки лекал боковых панелей.


Итак, идем в строймаркет с чертежом и покупаем нарезанные на месте по размерам с чертежа прямоугольные листы фанеры. Офигеваем с цен на фанеру.

Теперь ищем кого-то с торцовочной пилой, возможно там же, в строймагазине, и просим сделать нужные углы с чертежа на торцах фанеры.

Или ищем кого-то с ЧПУ, получаем полностью готовые панели по чертежу и вообще не страдаем, но мне не удалось.


Распечатываем лекала из файла по ссылке, склеиваем листы между собой, лишнее отрезаем, все интуитивно понятно. По лекалу размечаем боковые фигурные части, вырезаем.

Приступаем к сборке. При вкручивании самореза в торец листа фанеры - сначала засверлитесь 1мм сверлом, иначе фанера треснет.

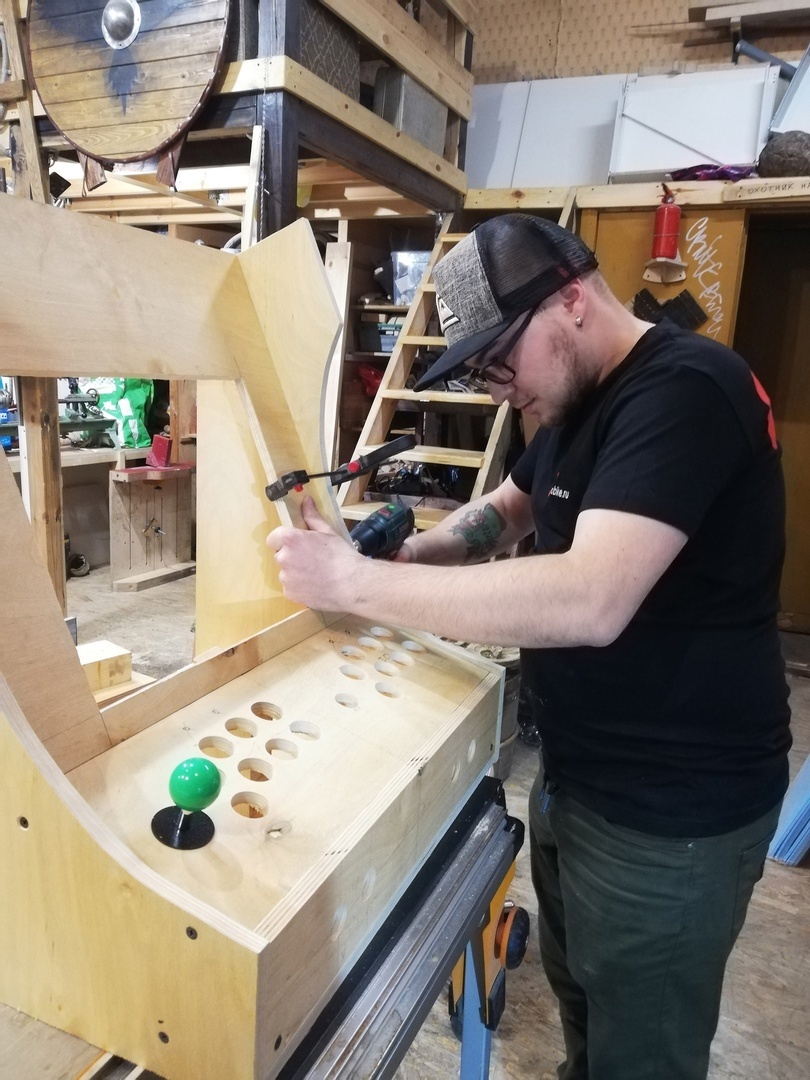

Сверлим панель под джойстики и кнопки, я переразметил ее под большее количество кнопок, чем есть на исходном чертеже.


Товарищ любезно предоставил мне мастерскую, но в принципе можно справиться и в гараже/дома.

Приступаем к соединению панелей. Местами со внутренней стороны использованы деревянные бруски для более прочного соединения.

Внимание! Установите джойстики заранее, сделайте в дне отверстие для доступа в дальнейшем на случай их поломки. Иначе будет никак не подлезть без разборки корпуса.

Фронтальную панель верхней консоли я сделал из прозрачного пластика, который поверх покрасили. Верхнюю панель тоже. Это позволило облегчить корпус. Задняя панель еще не готова, это тоже будет тонкий пластик.


Панель с джойстиками лучше подпереть внутри по центру бруском, помимо крепления к стенкам.

Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост

Устанавливаем монитор:

Снимаем с него корпус, оставляем только ногу. Ногу через деревянную проставку нужной толщины прикручиваем к дну корпуса.

Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост
Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост

Продолжаем сборку. В задней стенке верхней консоли делаем отверстие. В него мы проведем провода от колонок и светодиодной ленты. В нижней панели консоли делаем отверстия для вывода звука от колонок. Я забыл сделать их заранее и сверлил уже на частично собраном корпусе.

Фото колонок нет, я использовал маленькие компьютерные колонки с питанием от USB.

Закрываем консоль спереди панелью из прозрачного пластика(клеим на двусторонний скотч).



Подключаем джойстики: кнопки нужно подключать к платам в одинаковом порядке. Сам порядок не важен, но он должен совпадать, т.к. система настроит второй джойстик так же, как и первый. То есть, например, левая нижняя кнопка на обеих платах подключена к разъему номер 2.

Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост

Шпаклюем все сколы и прочее, красим. Я попросил покрасить товарища, который предоставил мастерскую - по совместительству он крутой граффити-художник. Использовали краску MTN94.


Теперь вырезаем защитную панель под экран из тонкого пластика. Размечаем на ней часть, которая должна остаться прозрачной, заклеиваем, остальное красим. Панель приклеим на тонкий двусторонний скотч.


Добавляем последние штрихи в виде стикеров и подключаем все провода.

Для подключения монитора используем переходник HDMI->VGA + AUX.

Для питания всей начинки внутри ставим удлинитель с 4 розетками.

Накатываем образ системы на флешку, устанавливаем флешку в плату и стартуем.


При первом включении система обнаружит геймпады и предложит их настроить.

Чтобы пропустить ненужные позиции при настройке, нажмите и удерживайте кнопку А, которую вы назначите перед этим. Функцию hotkey enable настройте на кнопку select. Будет удобно выходить из игр нажатием select+start. Другие сочетания клавиш помогут открыть дополнительные параметры для игры (например переназначить в ней кнопки), определяется все методом тыка.


Теперь заливайте на USB флешку любимые ромы игр. На аркадном автомате открываем меню - выход - выход на рабочий стол. Подключаем мышку к нему, копируем с юсб флешки ромы в нужные папки(на раб столе папка retropie, в ней папки для ромов).


ВСЕ! ИГРАТЬ!

Используем друзей и пиво для проверки автомата на прочность и ностальгируем:

Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост
Аркадный автомат своими руками Своими руками, Рукоделие с процессом, Игровые автоматы, Ретро-игры, Аркадные игры, Orange pi, Raspberry pi, Длиннопост

Друзья!

Я не гарантирую точность чертежей. В процессе я импровизировал. Что-то местами не совпадало, но не критично.

Также прошу прощения за маленькое количество фото. Был слишком увлечен процессом.

Постараюсь ответить на вопросы в комментариях.
