#7 Модули и различные мелочи для DIN-рейки⁠⁠

Приветствую! Речь пойдет об различный модулях и фишках которые все знают помогут собрать щиток.

Писать о том, что надо использовать качественные автоматы, УЗО я не буду, об этом сказано в других постах нашего сообщества.

Начнем с простого - провода, которым будем соединять начинку. Для этих дел используется провод ПВ-3 (ПуГВ), благодаря тому, что он многожильный, он довольно гибкий.

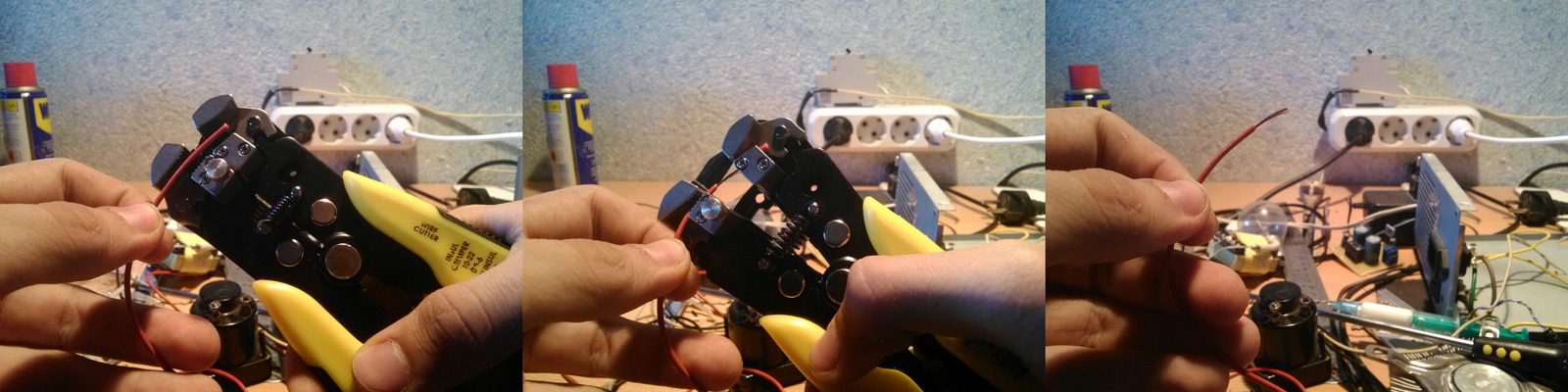

Для зачистки проводов используем стриппер. Данный инструмент может быстро зачистить провод на определённое расстояние, не повредив жилу и сделает это всего в 3 шага, не верите? Посмотрите сами)

Стриппер который у меня - не лучший вариант, с большими проводами он справляется плохо.

Чтобы избежать "распушения" многожильного провода в автомате используем кримпер (пресс-клещи ну или просто-напросто обжимка). Они бывают разные, обжимают только определённые наконечники, определённого сечения - на это обращаем внимание!

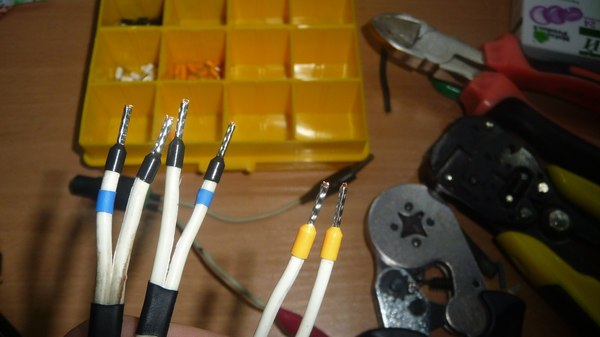

Нам понадобятся наконечники НШВИ, вот так будет выглядить обжатый ими провод:

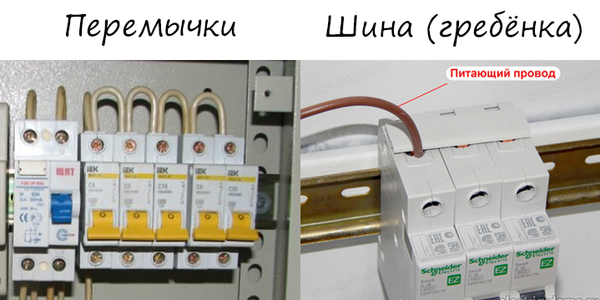

Соединение автоматов. Тут используется шина (гребёнка). Это решение позволить избавится от лишних проводов, а так же добавится надежность и эстетичность.

Если потребуются такие перемычки, то обжимайте стразу два провода специальным наконечником НШВИ(2).

Существуют специальные автоматы, они имеют двойной зажим для подключения гребёнки и провода:

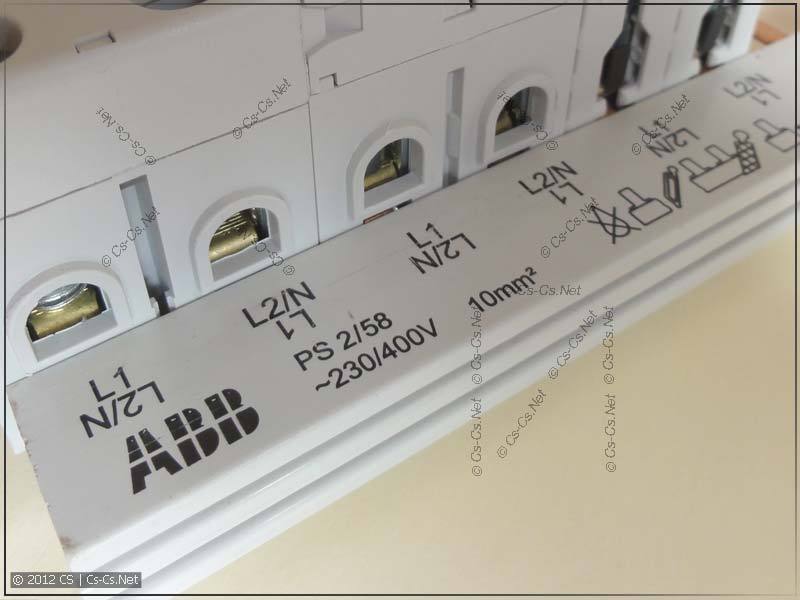

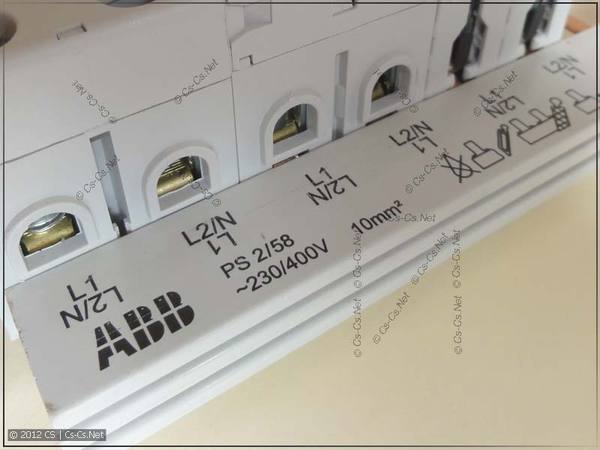

На фото специальная шина, для 2 фаз (или одной фазы и нуля), существуют также гребёнки для 3 фаз.

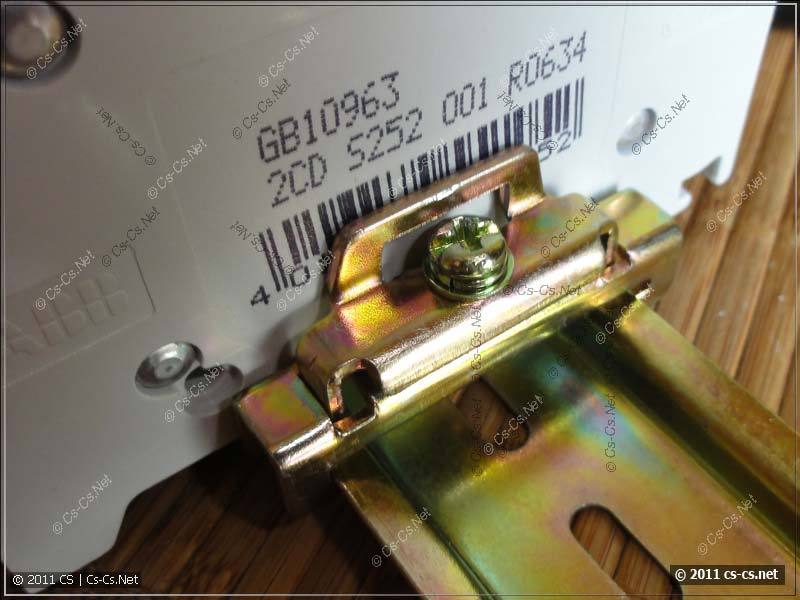

Ограничитель для din-рейки. Как понятно из названия он фиксирует всё, что установлено на рейке, предотвращая от перекашивание и смещения.

Клеммники. С их помощью упрощаем подключение щитка. Будет достаточно подключить ввод и потребителей в предназначенный для них клеммник.

Дальше пойдут менее важные/специфические модули)

Розетка на DIN-рейку. Может иногда пригодится. В одном из видео увидел, как её хорошо применили.

Индикаторы. Можно сделать индикацию наличия фаз (фазы), включения реле и тд..

Звонок. Думаю тут комментарии излишни)

Вольтамперметр. Следим за потребляемой мощностью. Неплохое решением будет установка на несколько фаз.

Реле напряжения - Защита от высокого или низкого напряжения, которое может быть опасно для техники. Особенно актуально для домов с старой проводкой, но об этом уже говорилась в одном посте нашего сообщества

Реверсивные рубильники - с помощью рубильников можно организовать ручное переключение на резервный ввод (например: можно переключить питание дома с местной электросети на генератор), о них тоже писалось в одном посте.

Импульсное реле - организуем включение/выключение нагрузки (например света). Переключение происходит после "импульса" (подача и отключение питания), с их помощу можно сделать управление светом из нескольких мест.

Сигнальные контакты - модули для автоматов, который позволяет определить положение рычажка автомата/УЗО/Дифа и тд..

Кросс-модули и распределительные блоки - нужны для более удобного распределения питание в щите (особенно в трёхфазном).

Реле контроля фаз - Защита от нарушение симметрии фаз, обрыв фазы, нарушение порядка чередования фаз и др.

Термостат и нагреватель на DIN-рейку - Необходим для щитков, которые устанавливаются на улице.

Реле приоритета. Данный модуль будет полезен для тех, кому не хватает выделенной мощности. В случае, если потребляемая мощность будет близка к пику, то различная нагрузка будет отключатся.

Реле времени - включение и выключение нагрузки в определённое время
Счетчики - они бывают компактные, специально для установки на DIN рейку.

Думаю на этом думаю достаточно :)
