10 самых частых ошибок в маркировке электрощита

С момента публикации поста прошло более трех месяцев. Наблюдая за результатами работы пользователей в нашем сервисе и фотками электрощитов в инстаграме и, я заметил на какие грабли чаще всего наступают пользователи при маркировке. Возьму на себя смелость перечислить эти ошибки и дать советы чтобы помочь вашим щитам обрести больше здравого смысла.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

Ошибка 0. Отсутствие самой маркировки.

По хештегу #электрощит в инстаграмм таких фотографий пока еще много. Это как клавиатура без букв, кнопки в лифте без номеров этажей. Такой щит нельзя считать законченным изделием.

Ошибка 1. Спецтермины и неясные формулировки

Чтобы мама гордилась сыном не пугайте её словами УЗО, Селективный, ВВОД. Постарайтесь перевести язык электрика на понятный для обывателя.

“Противопожарное УЗО” дарит ложную надежду. Под этим прибором легко поместится “Защитное отключение при неисправности проводки”. Подпись у группового выключателя “Отправляясь в отпуск - отключить” содержит больше здравого смысла чем наличие в маркировке “неотключаемой” линии.

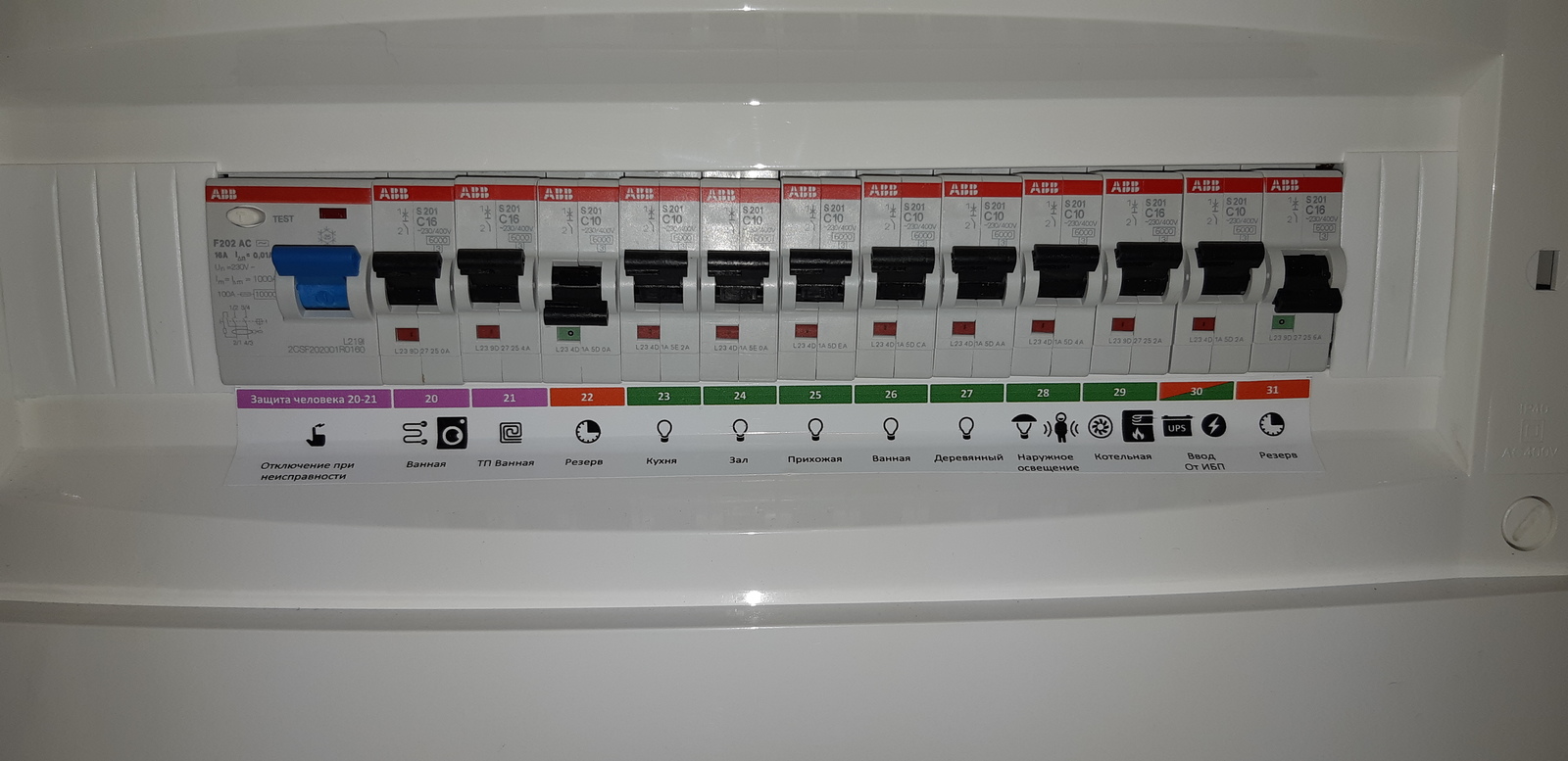

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

2. Описание пиктограмм текстом

Распространенная беда - под изображением розетки написать розетка. Прекращайте. Маркировка должна восприниматься однозначно. Это не тест на идиотов и не шпаргалка для обучения распознавания образов. Если сомневаетесь в умственных способностях зрителя или графически задачу решить невозможно - используйте текст.


3. Рамки вредны

Ваша маркировка это не таблица Менделеева. Рамки вынуждают делать сокращения когда можно их не делать. Сопоставить маркировку с прибором помогает не рамка, а отступы между фоном у заголовков - их не видно и они работают! Смотрите сами.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

4. Слабый контраст

Черный текст на сером фоне, которым грешат распечатки на черно-белом принтере. В 2019 году! Вы серьезно?

Цветная печать на самоклейке - индикатор для окружающих насколько вы успешны в организации комфорта людей. Не экономьте на этом.


5. Бессмысленная нумерация


Встречается не часто, но когда в щите есть два одинаковых номера живо представляю эмоции пользователя лифта с картинки.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

Совет: нумеровать в щите только автоматы от 1 и пока они не кончатся. Нумерация помогает понять какие автоматы обслуживает ВДТ (узо) или другой групповой выключатель нагрузки.


6. Избыточность

Буквенные обозначения QF1, QD2, номиналы кажутся излишним педантизмом - они нужны под панелью чтобы было удобно читать схему и не обязательно их повторять на панели щита. Несколько иконок под одним автоматом могут превратиться в сценарий для комикса. Особенно когда иконками пытаются обозначить помещения. Совет: одна иконка - один потребитель. Максимум две. Тем кто считает, что иконкам не место в щите предлагаю оспорить эффективность дорожных знаков.


7. Маркировка не совпадает

Эта проблема состоит из двух частей: 1) почти все производители отклоняются от габаритных размеров, которые заявлены в документации из-за особенностей производства. 2) между приборами есть зазоры и их нужно учитывать.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

Совет будет такой: не проверил размеры в щите - не жди, что маркировка совпадёт. Особенно на длинных рейках. И ещё одну тайну вы должны знать: распечатывать нужно в масштабе 1:1 без подгонки под формат бумаги.


8. Назойливость

Розетка прихожей, свет прихожей, домофон прихожей.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

Наша задача - сократить время (возможно в стрессе) на поиск причинно-следственной связи. Объединение скобкой очищает маркировку от лишних слов без потери смысла. Поэтому объединяйте!

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

9. Цвет имеет значение

Кто-то по привычке акцентирует все автоматы подряд и такую маркировку трудно не заметить. Но закроем её поскорее с глаз долой непрозрачной дверцей щита и вспомним, что осмысленное использование цвета может сделать маркировку менее тревожной.

10 самых частых ошибок в маркировке электрощита Электромаркировка, Длиннопост, Электрощит, Щит, Маркировка

10. Повернутый вертикально текст

Плохая читаемость иногда приводит к увеличению размера шрифта и развороту надписи на 90 градусов. Особые электрики-изуверы, чередуют горизонтальные и вертикальные надписи.

Когда много смысловой нагрузки или журнальной высоты шрифта в 3мм недостаточно чтобы разместить текст горизонтально, можно использовать пространство над автоматами, если основная маркировка будет наклеена под ними.


Надеюсь, перечисленное выше поможет вам избежать лишнего информационного шума и сделает ваш щит удобным в использовании устройством, в котором при необходимости разберётся даже ребёнок.


Всем хорошего дня!
