Мы собрали ЧПУ .⁠⁠

Мелькал я тут пару раз со своими поделками на станке ЧПУ , вот теперь хотел показать как мы такие станки собираем . Собираем только для себя , на комплектующих и метале не экономим. Станок уже 4-ый по счёту .

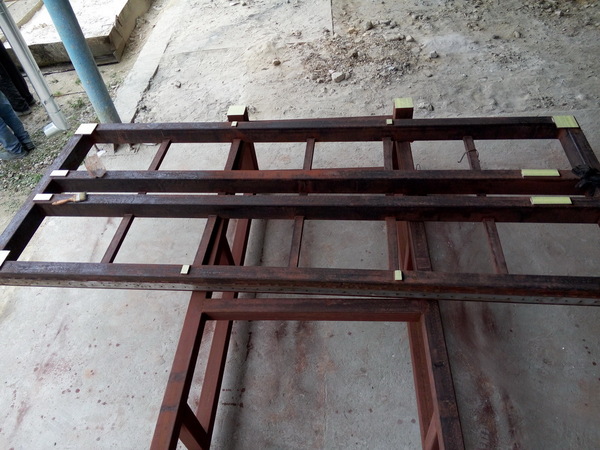

Начинается всё с такой станины , тут она уже после термоотпуска и готова к покраске .

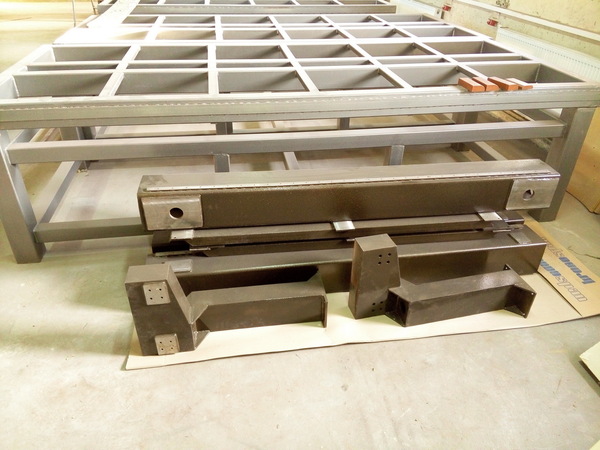

После покраски получаем такой набор юного конструктора )

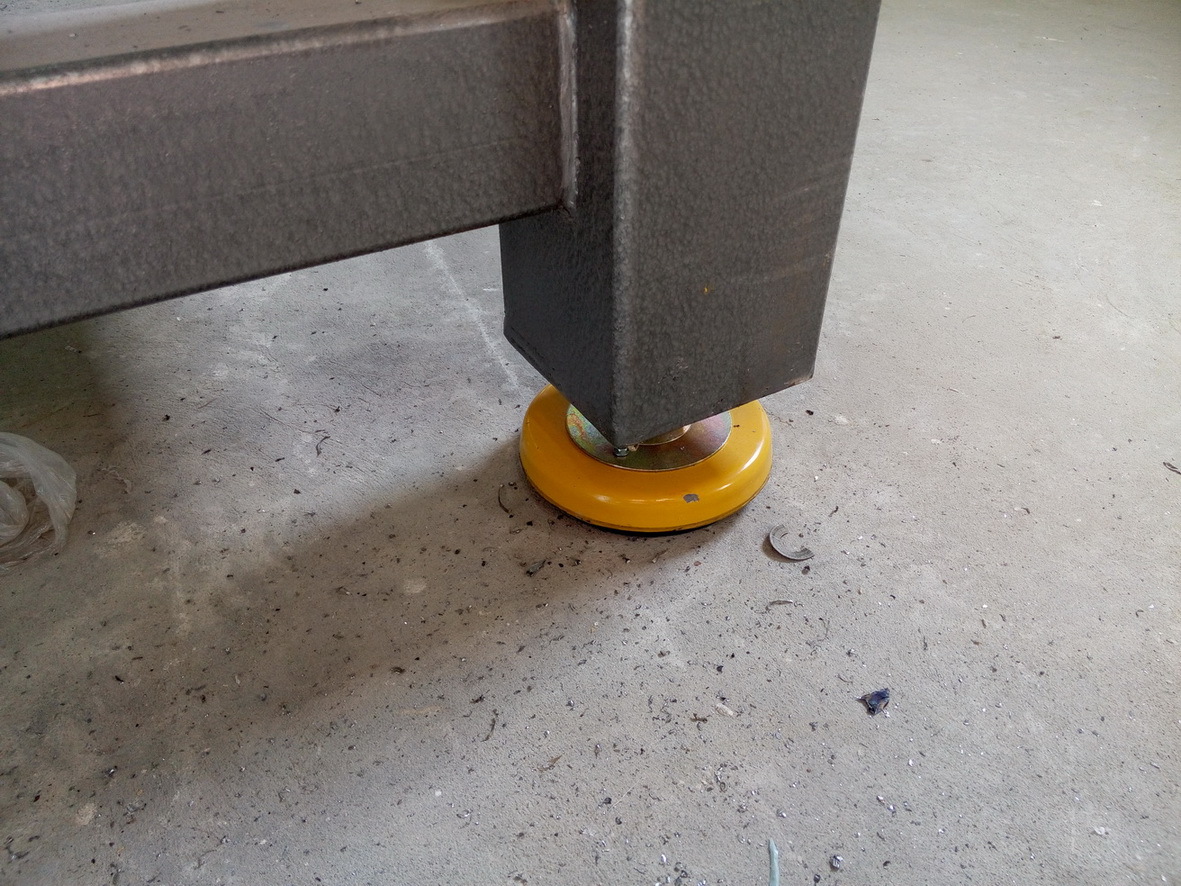

Первыми установили виброопоры.

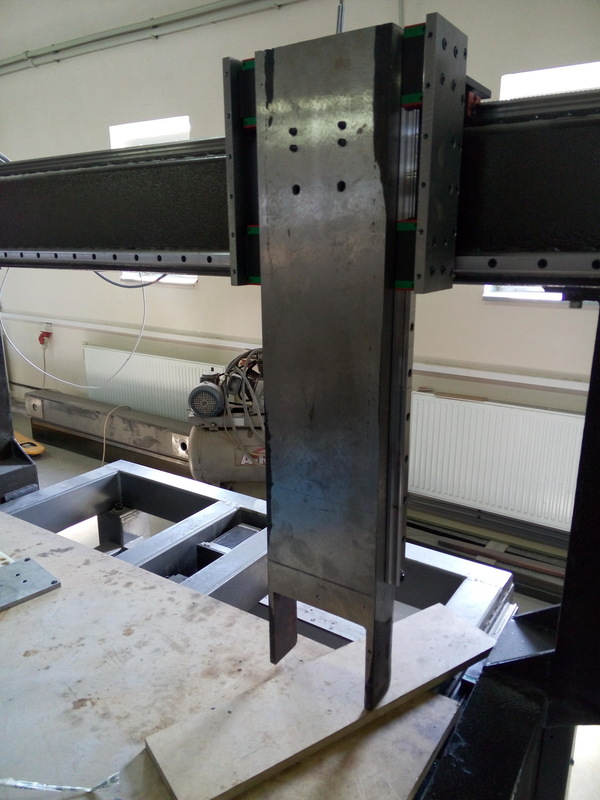

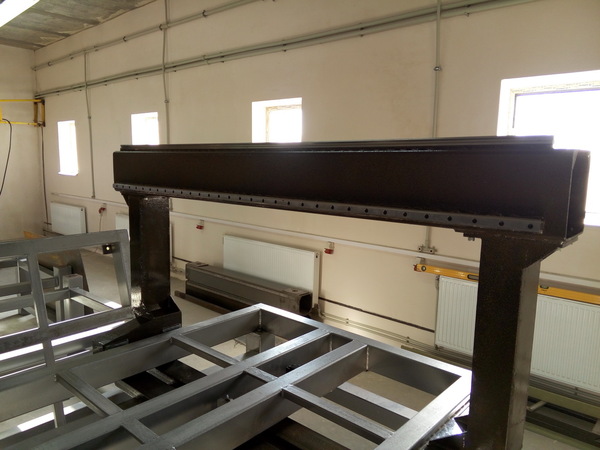

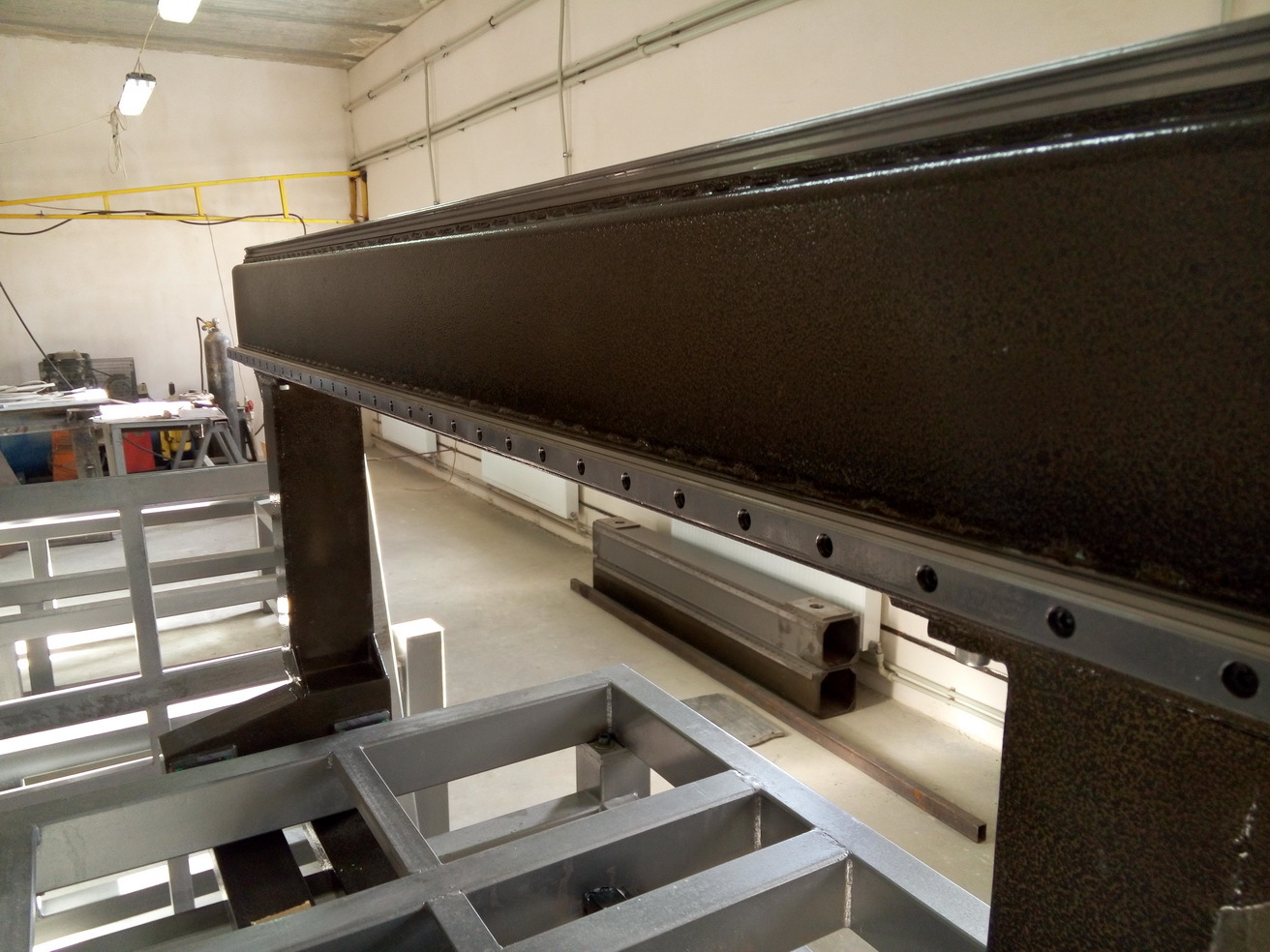

Дальше портал , направляющие по Х и Y , ШВП оси Х.

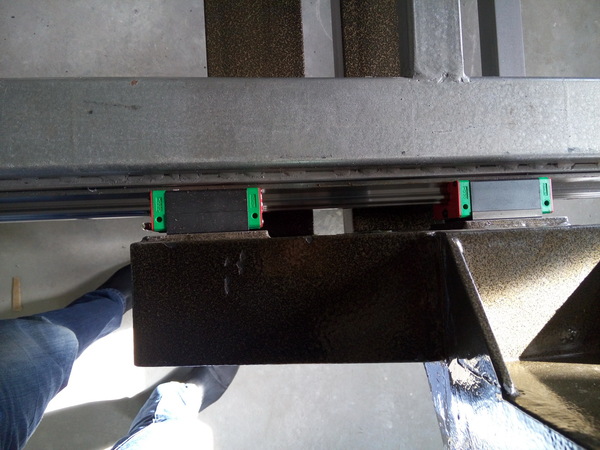

Каретки по Х.

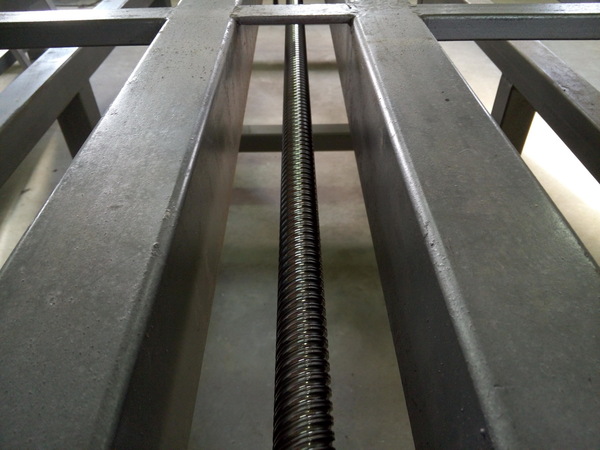

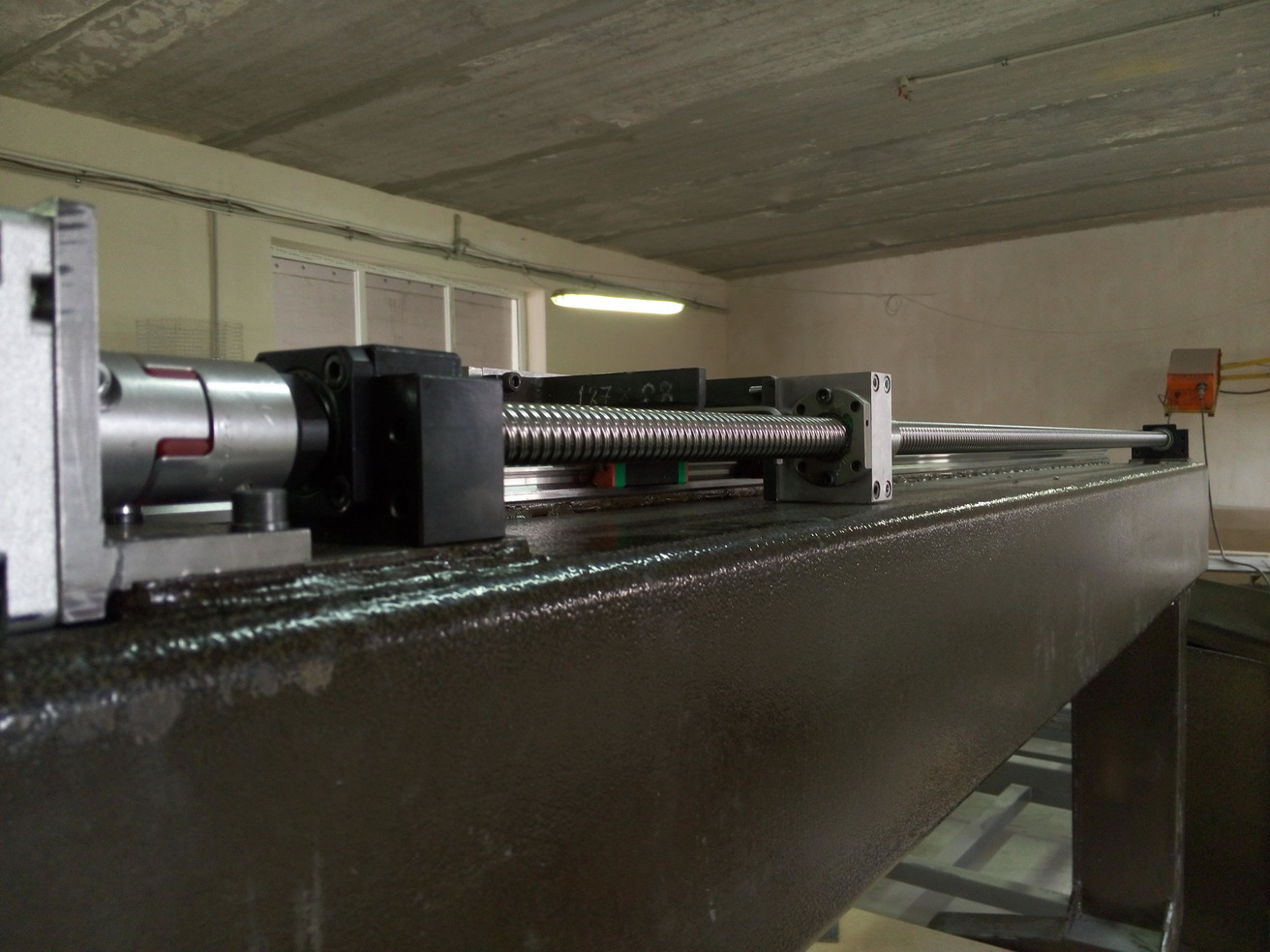

ШВП оси Х диаметр 32 , шаг тоже 32 ...летает портал 18 м/мин

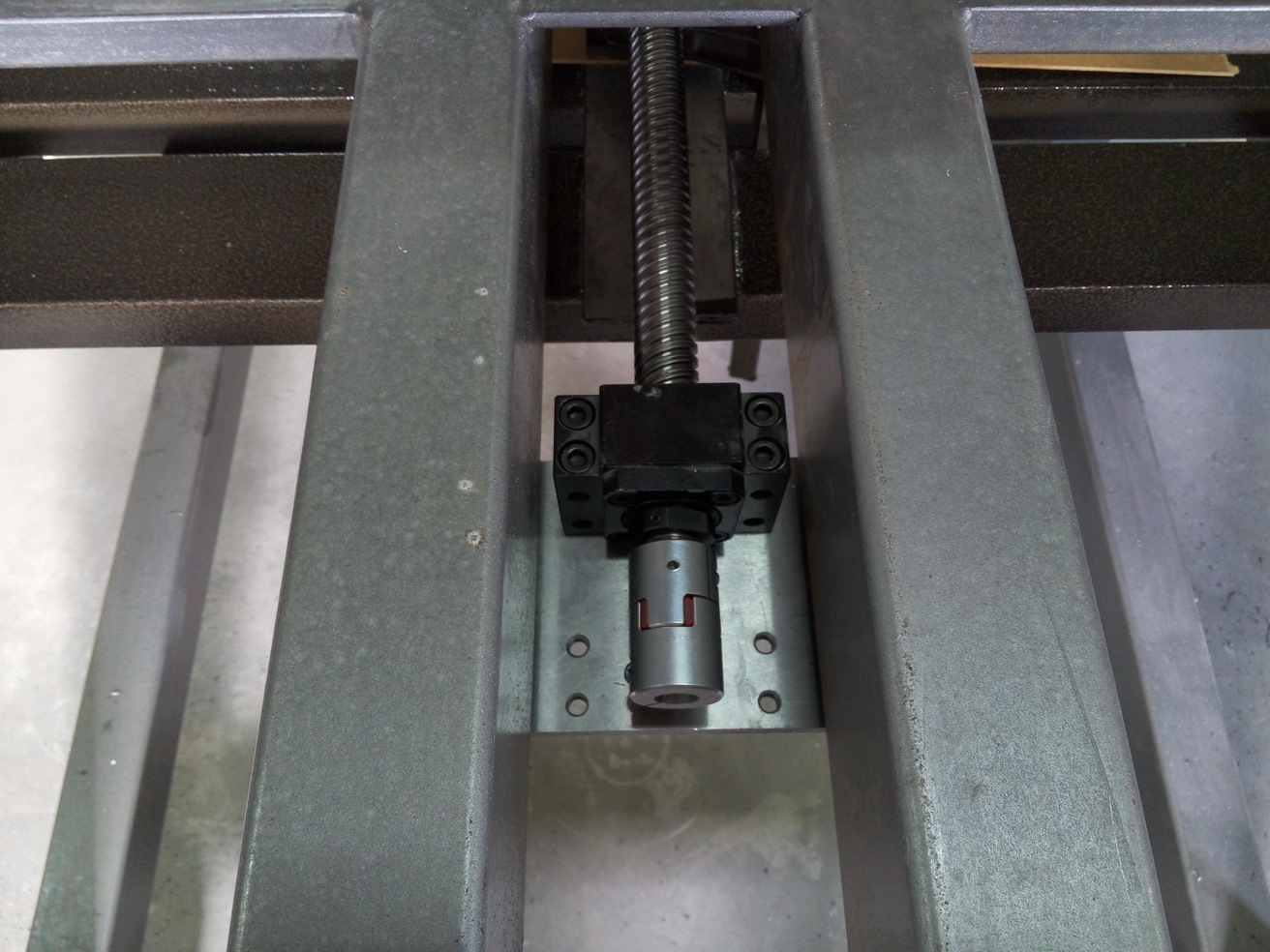

Муфта и опора для крепления мотора оси Х.

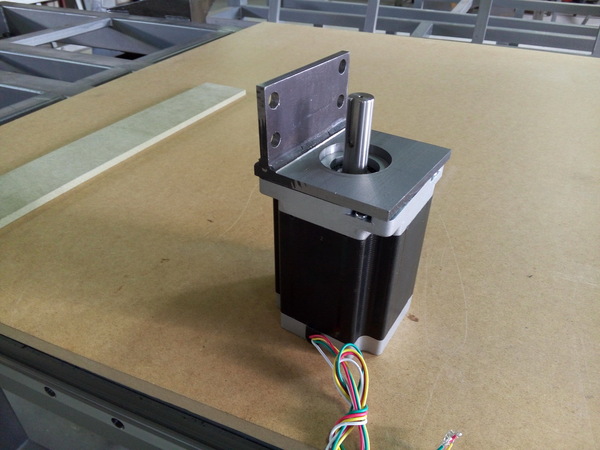

Моторчик для той же оси.

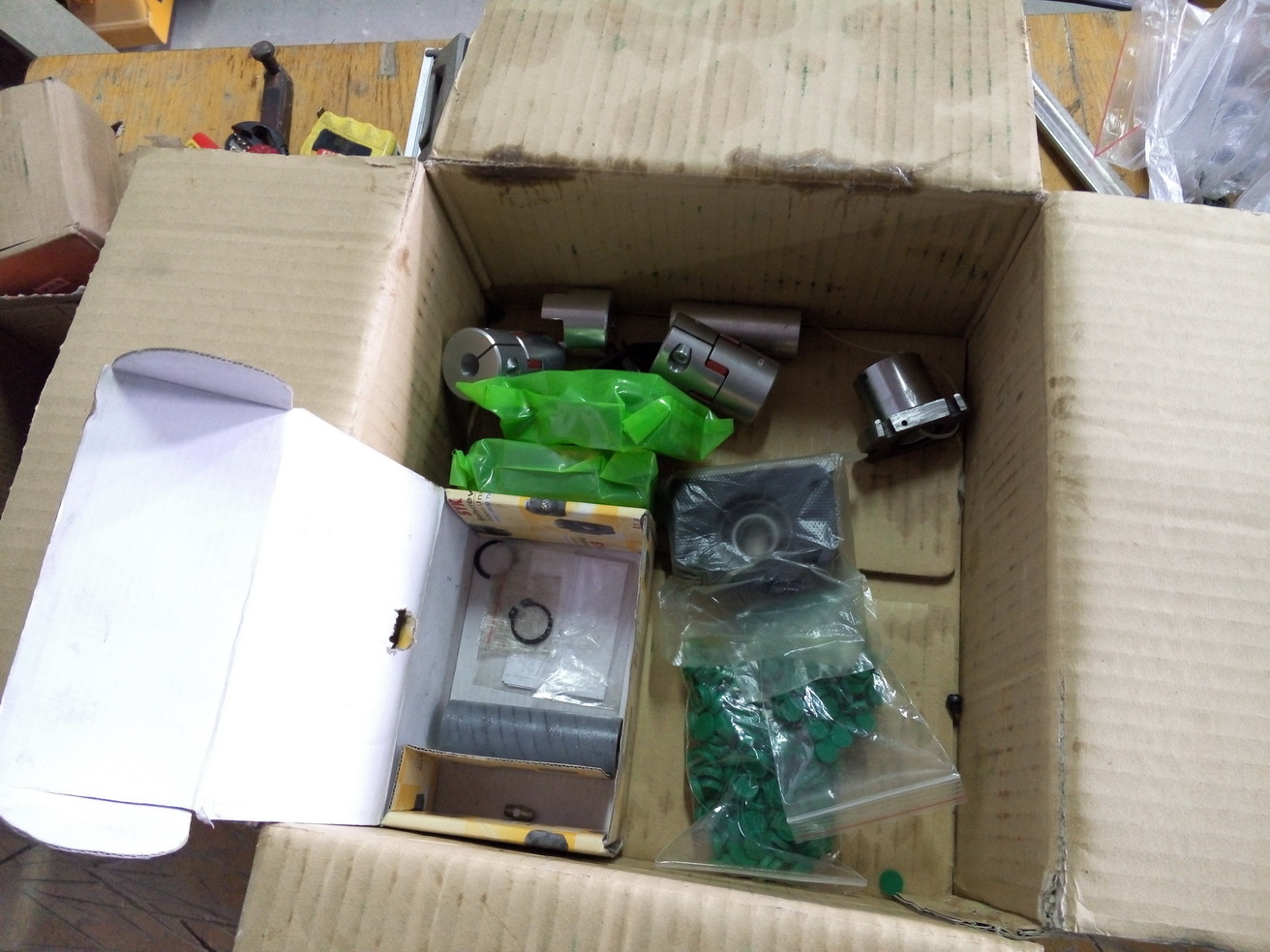

Коробка щастя - муфты , опоры , заглушки для направляющих.

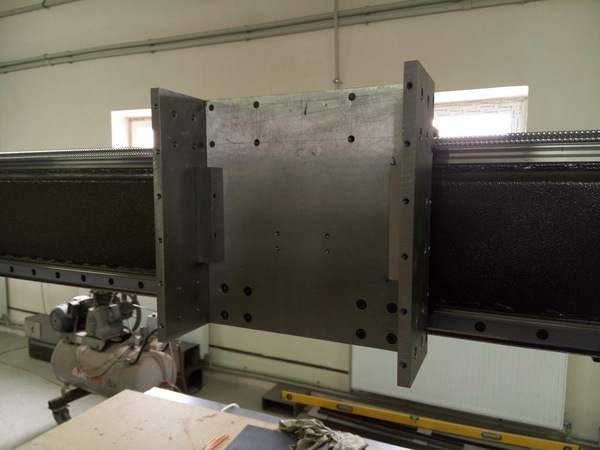

Собрали ось Y.

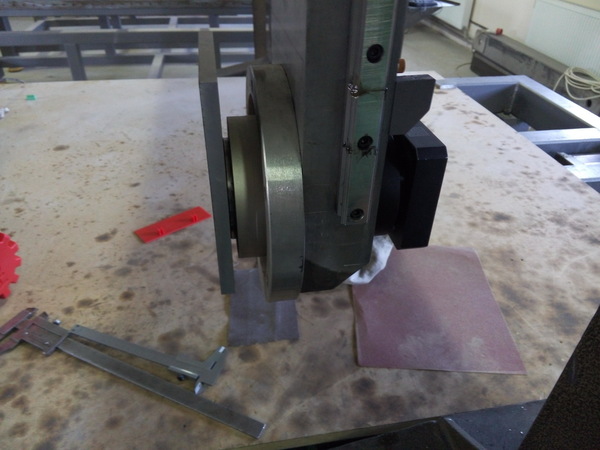

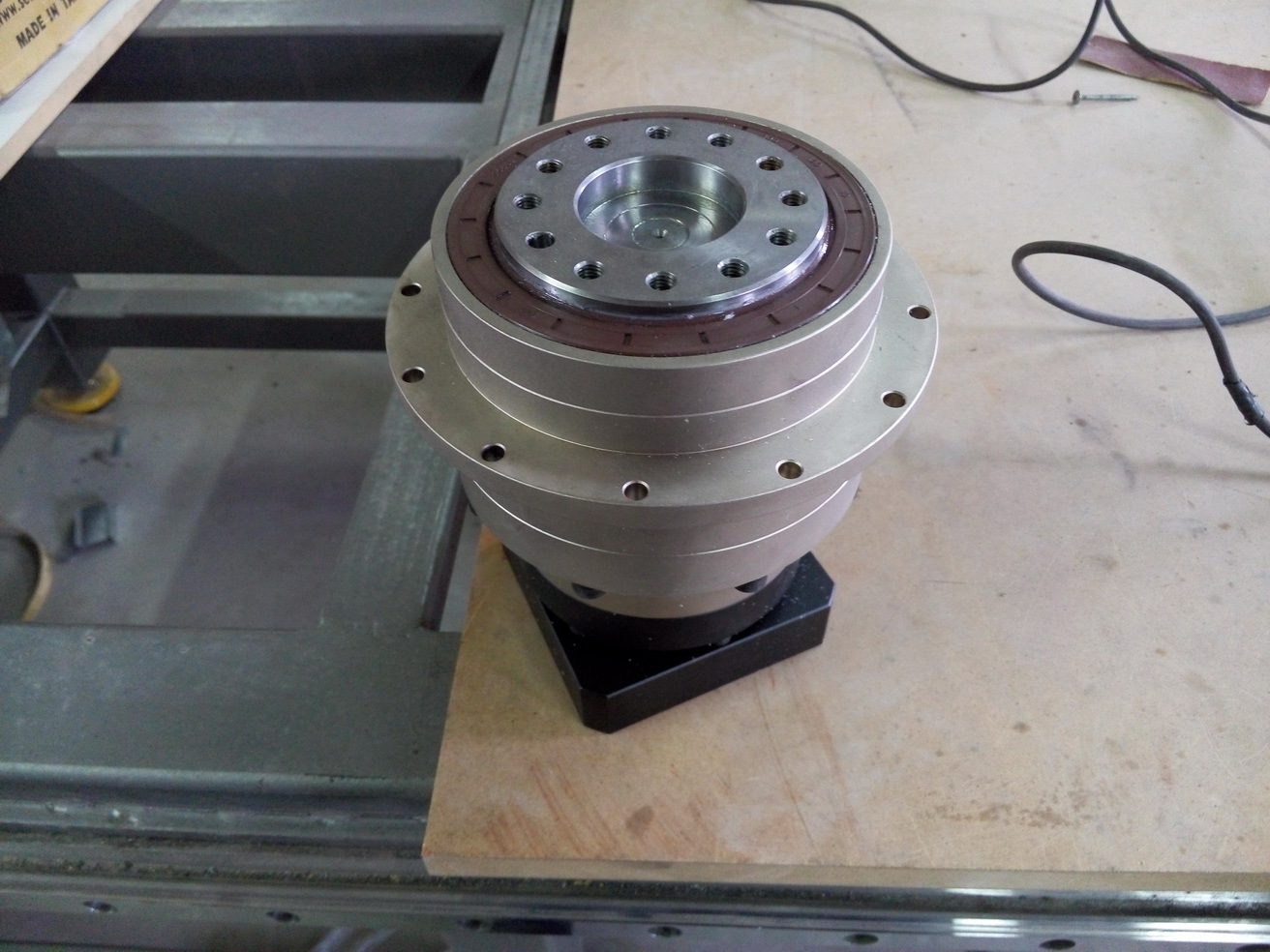

Пришёл редуктор для поворотки .

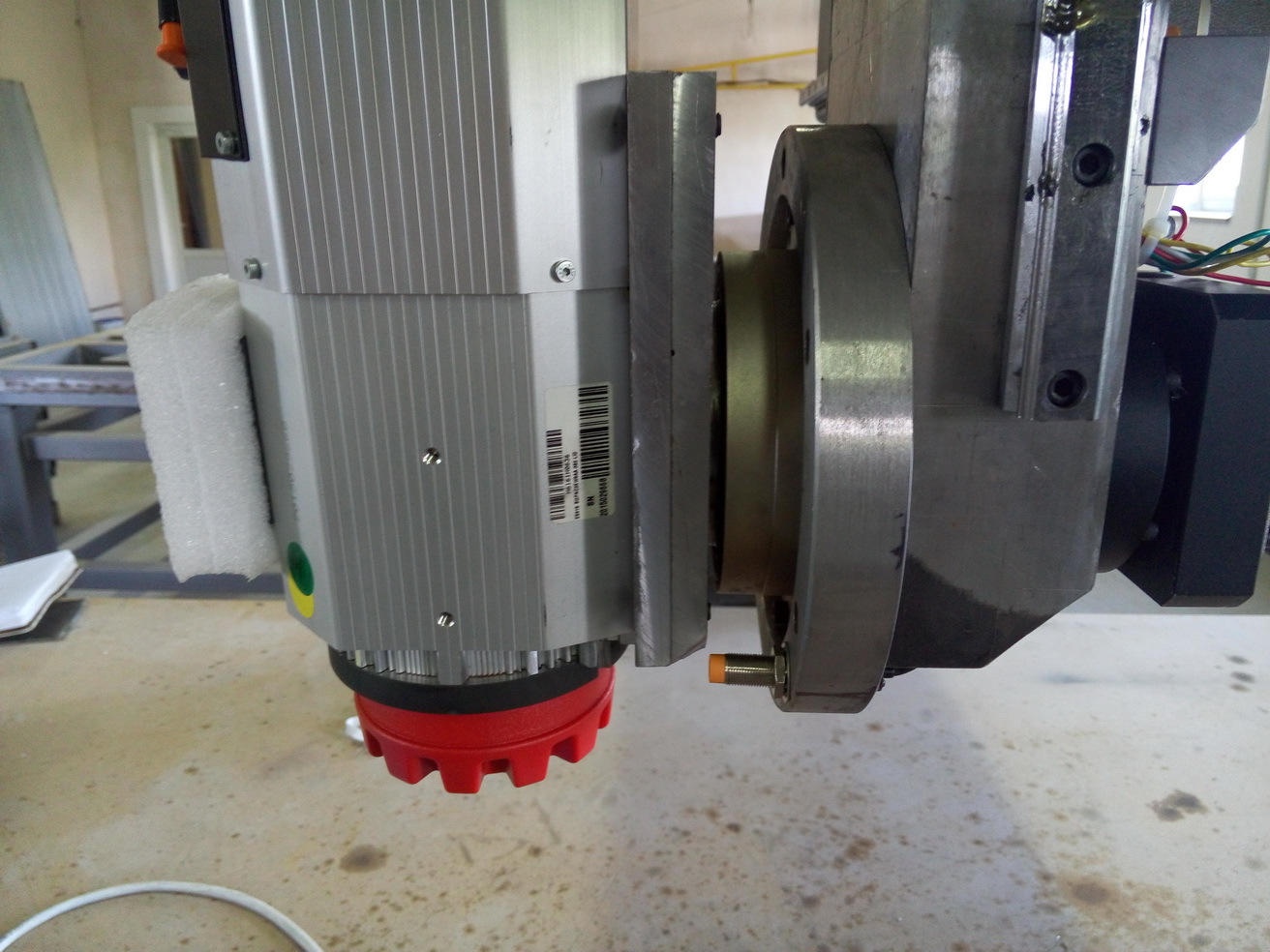

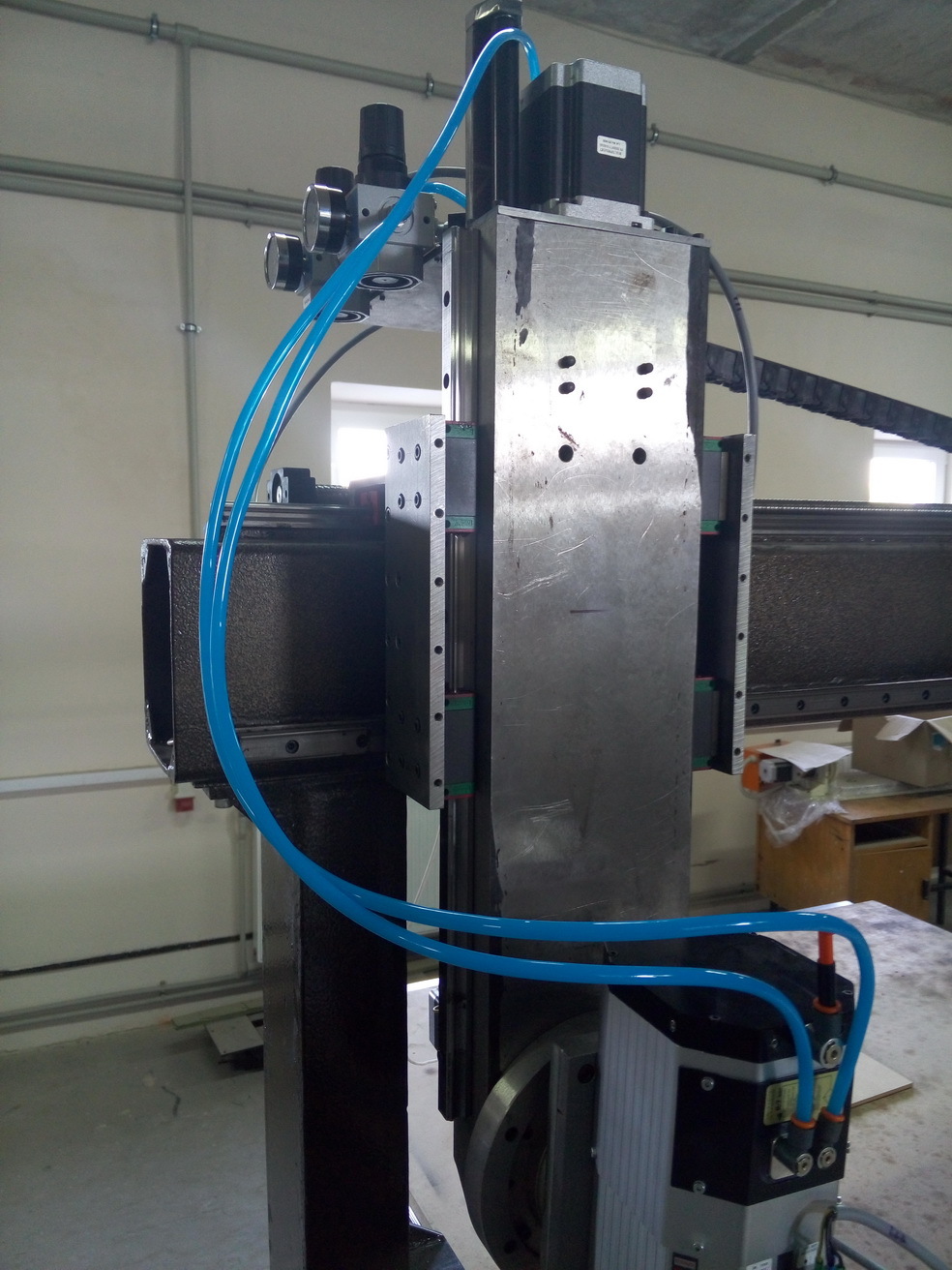

Как раз Z-ку для него собрали .

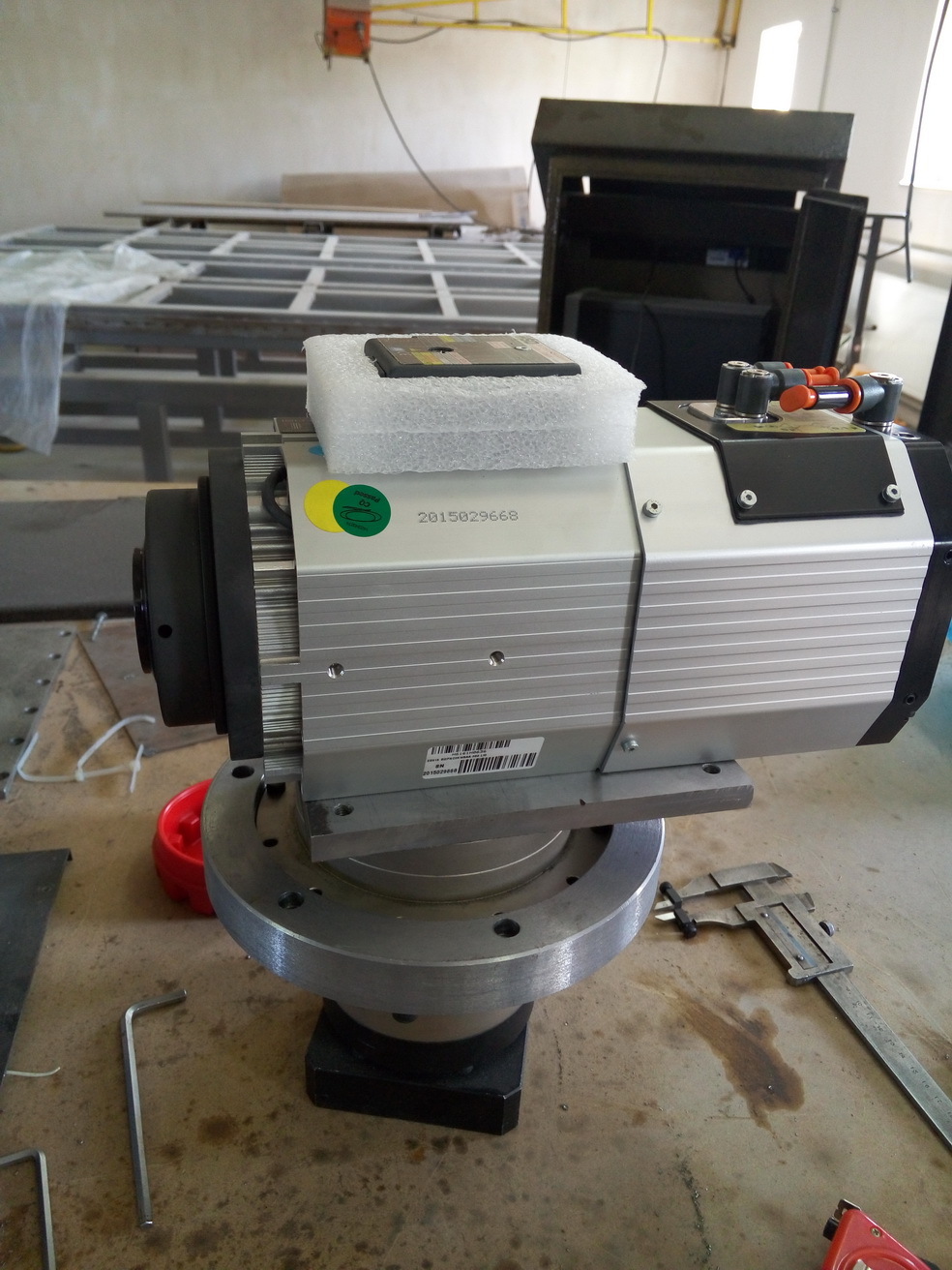

Красавец шпиндель приехал , 3,7 кВт , 20 000 об/мин , автосмена .

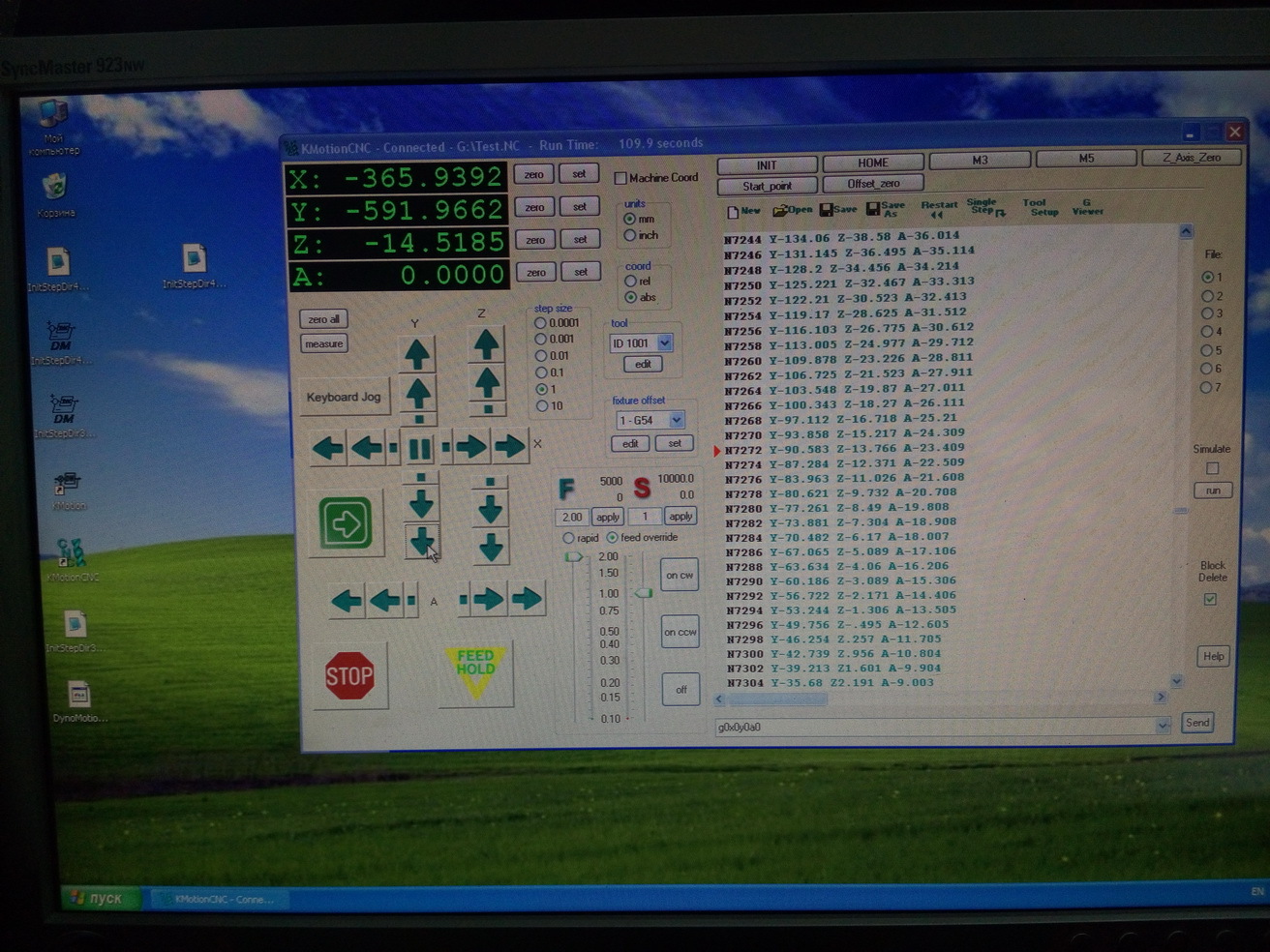

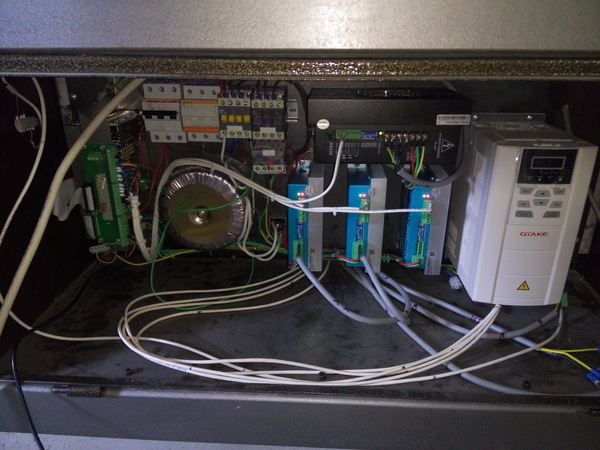

Собрали мозги , легкие и сердце станка )))

Собираем поворотку .

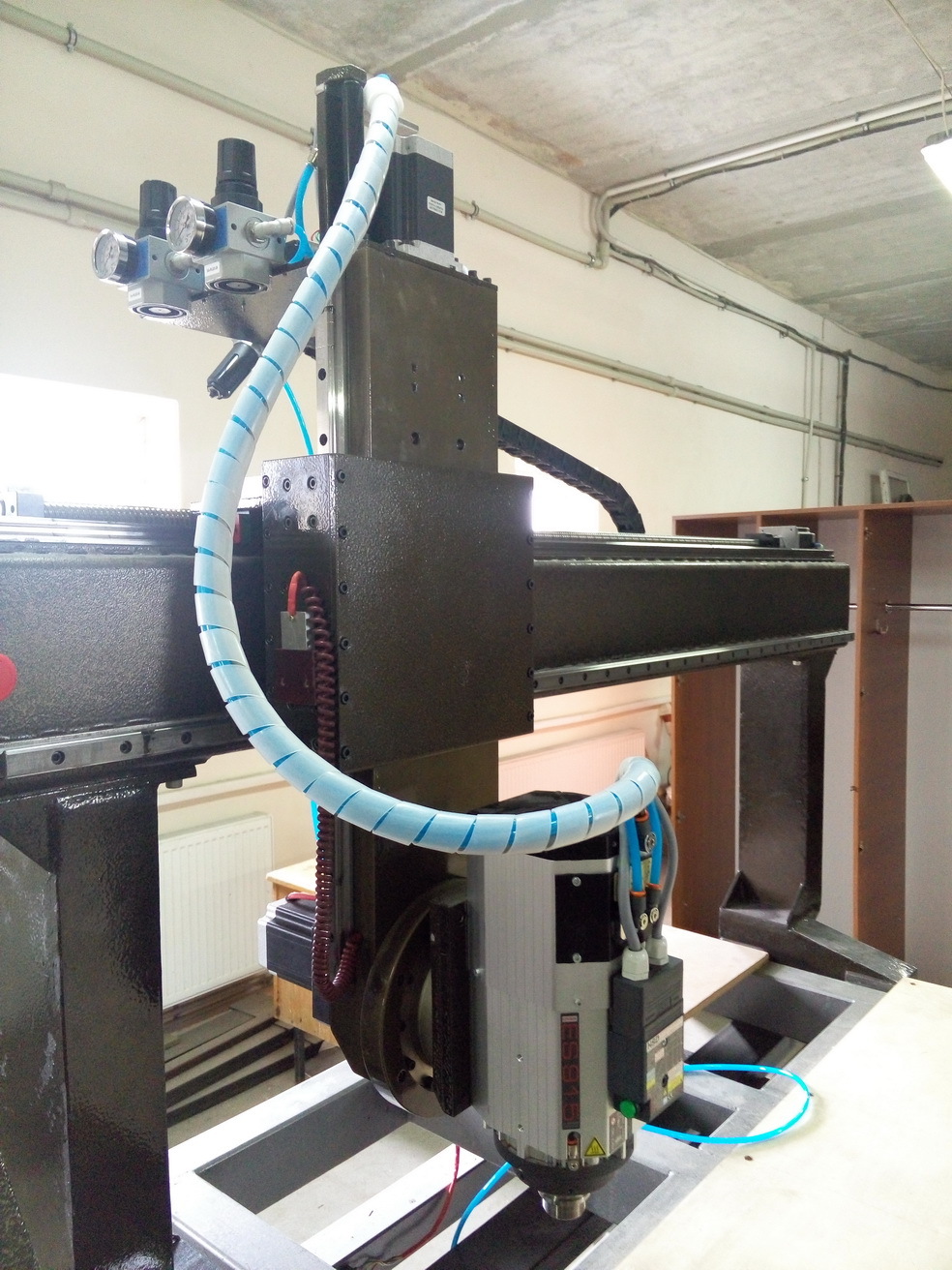

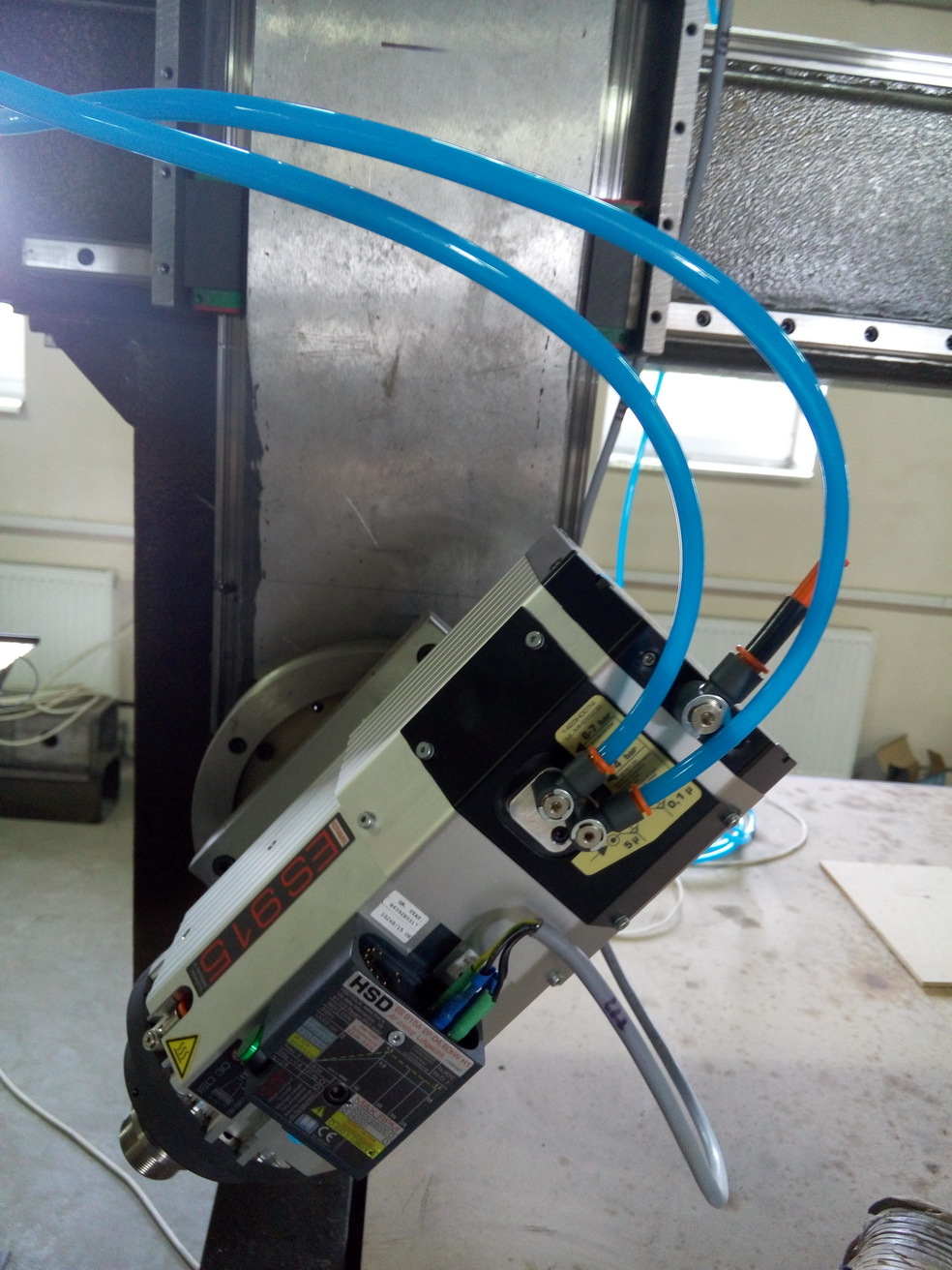

Подключили пневматику для автосмены и обдува шпинделя .

Всё крутится и вертится ))))

Разобрали ось Z , покрасили и собрали наново , убрали лишние сопли .

Пульт управления )))

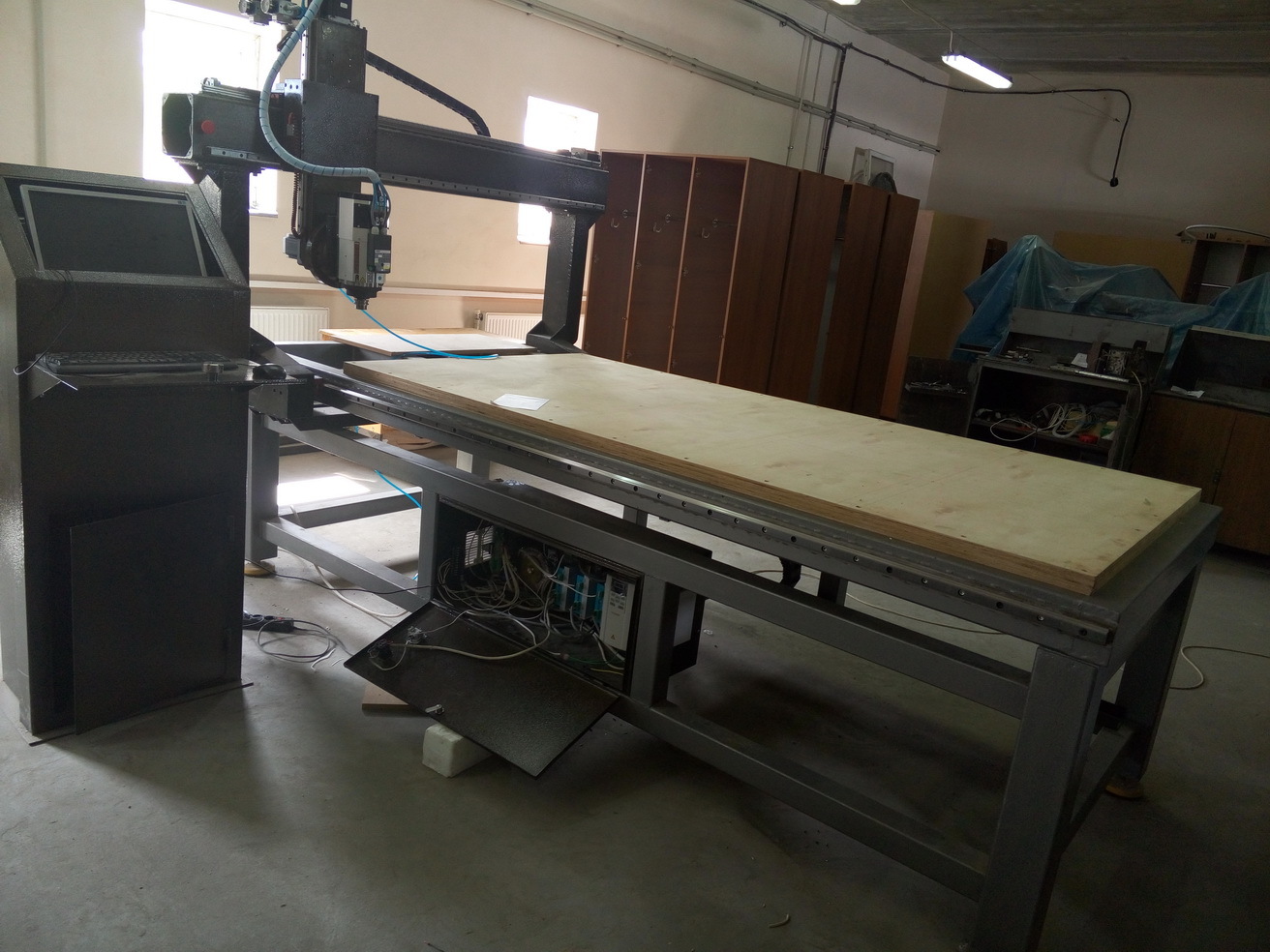

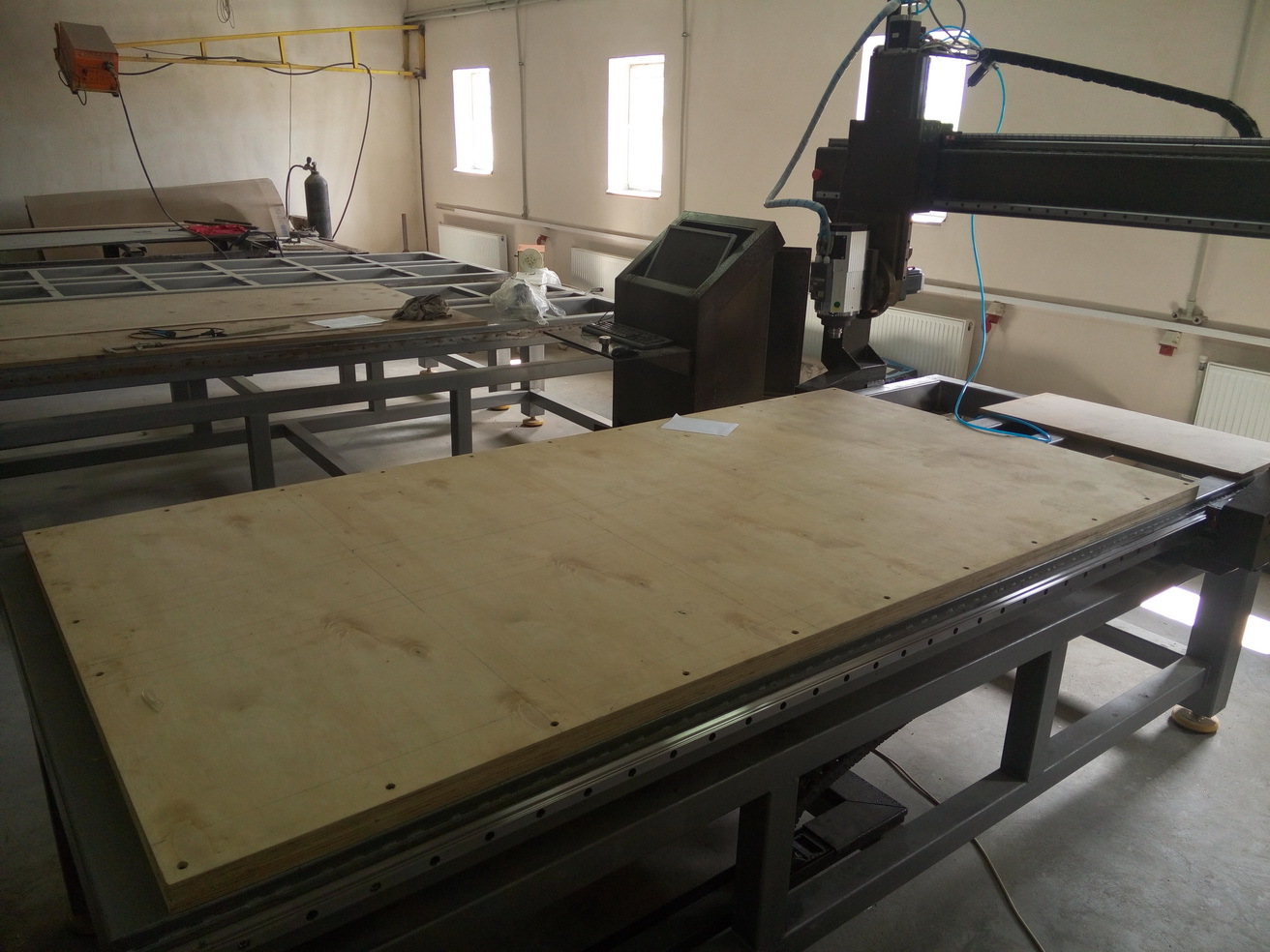

Ну и общий вид .

Ну и тестовая пробежка , пока на довольно умеренных скоростях ( 12м/мин) . Всё можете пинать , на вопросы отвечу с удовольствием )
