Фотофонарь своими руками
Для того, что бы собрать фотофонарь нам понадобится:
1) Китайский фонарь (будет использован в качестве корпуса)
2) Светодиод Cree XHP70.2 (температуры свечения кому какая нравится - от 3000К до 5000К)
3) Драйвер светодиода с регулировкой яркости
4) Переменный резистор на 250кОм

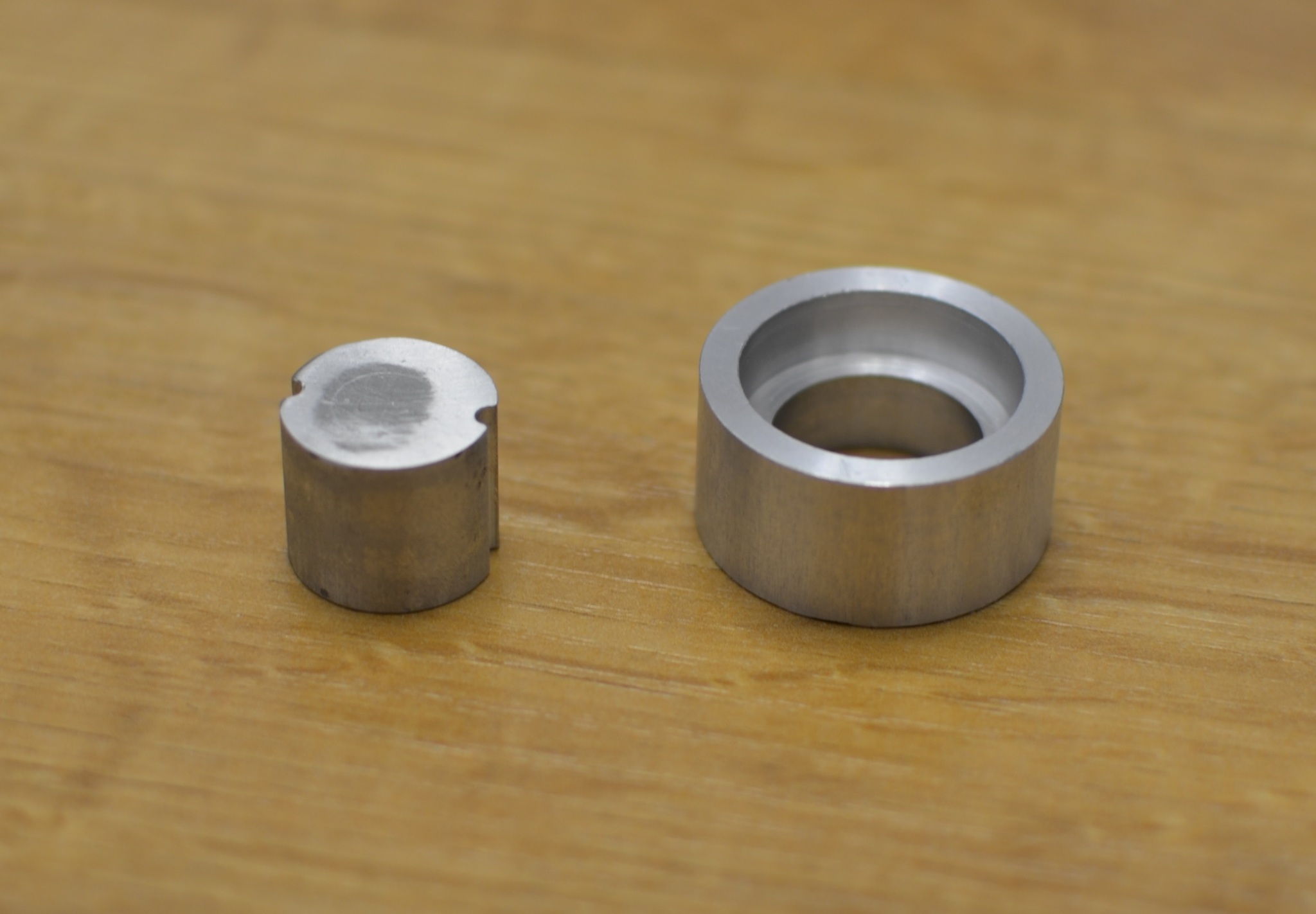

5) "Усилитель" радиатора светодиода из алюминия, выточенный у токаря
6) АКБ 26650 - 3шт (лучше брать без защиты, с защитой может не хватить длины корпуса).
Купив все детали:
- разбираем китайский фонарь и вынимаем родной драйвер и светодиод.
- на родной радиатор одеваем "усилитель" радиатора, смазав его термопастой.
- просверливаем дырку, напротив кнопки выключения, в 7 мм для переменного резистора и подпиливаем корпус кнопки.
- припаиваем проводами кнопку, драйвер, переменный резистор и светодиод:
- все собираем в корпус, устанавливая светодиод на радиатор площадку смазываем термопастой, обматываем изолентой драйвер или усаживаем его в термоусадку. Profit. Фотофонарь готов.
Чукча не писатель. Фотографировал на тапок. Мой первый пост.
Спасибо за статью бро, урощу вариант до нельзя(специально зарегался на пикабу для этого, мож комут пригодиться)
Всесто злоеб*чево токаря, можно купить плашку трубную на 3/4 или метчик 1/2 и замутить трубных фитингов стоят копейки

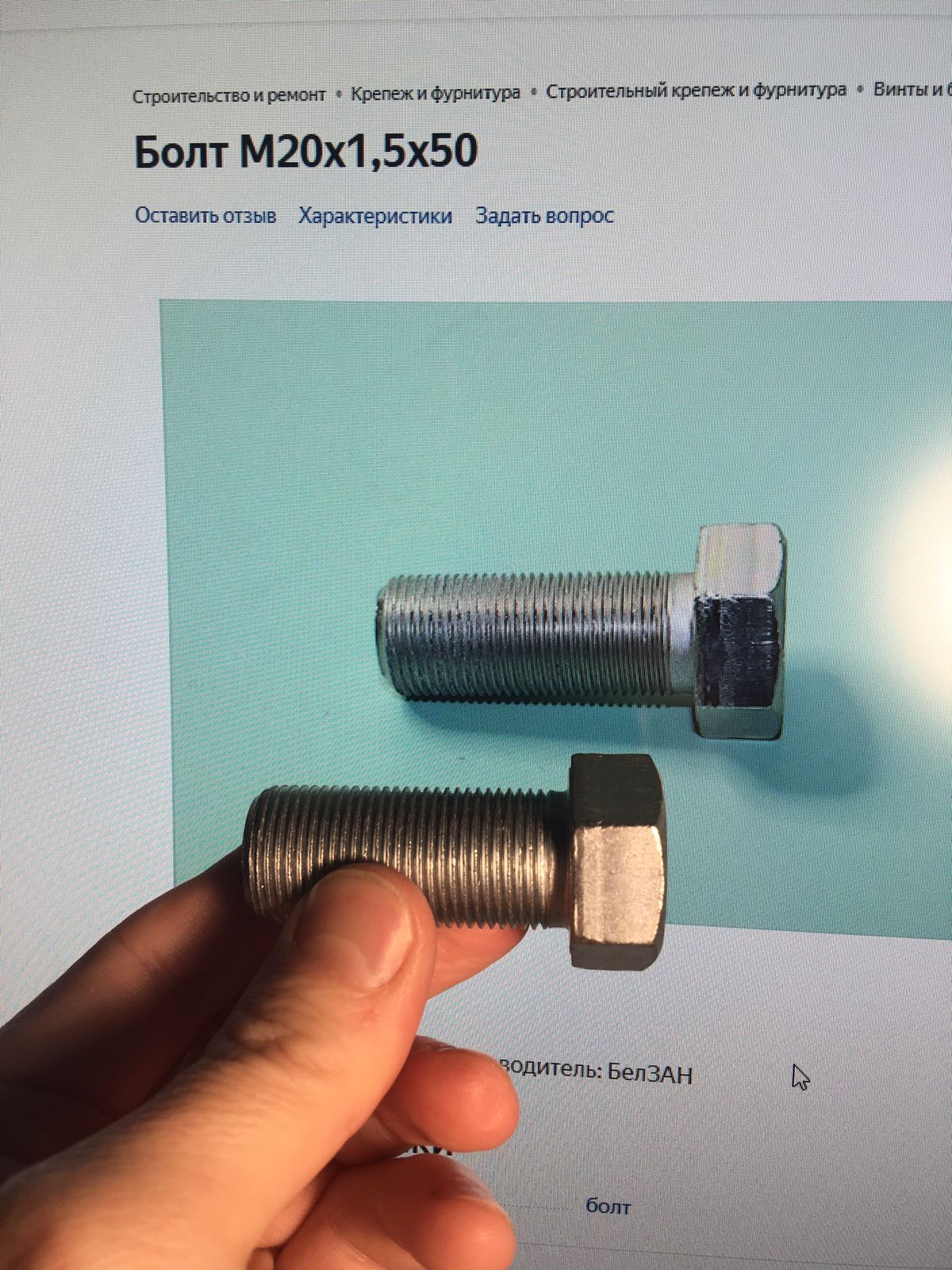

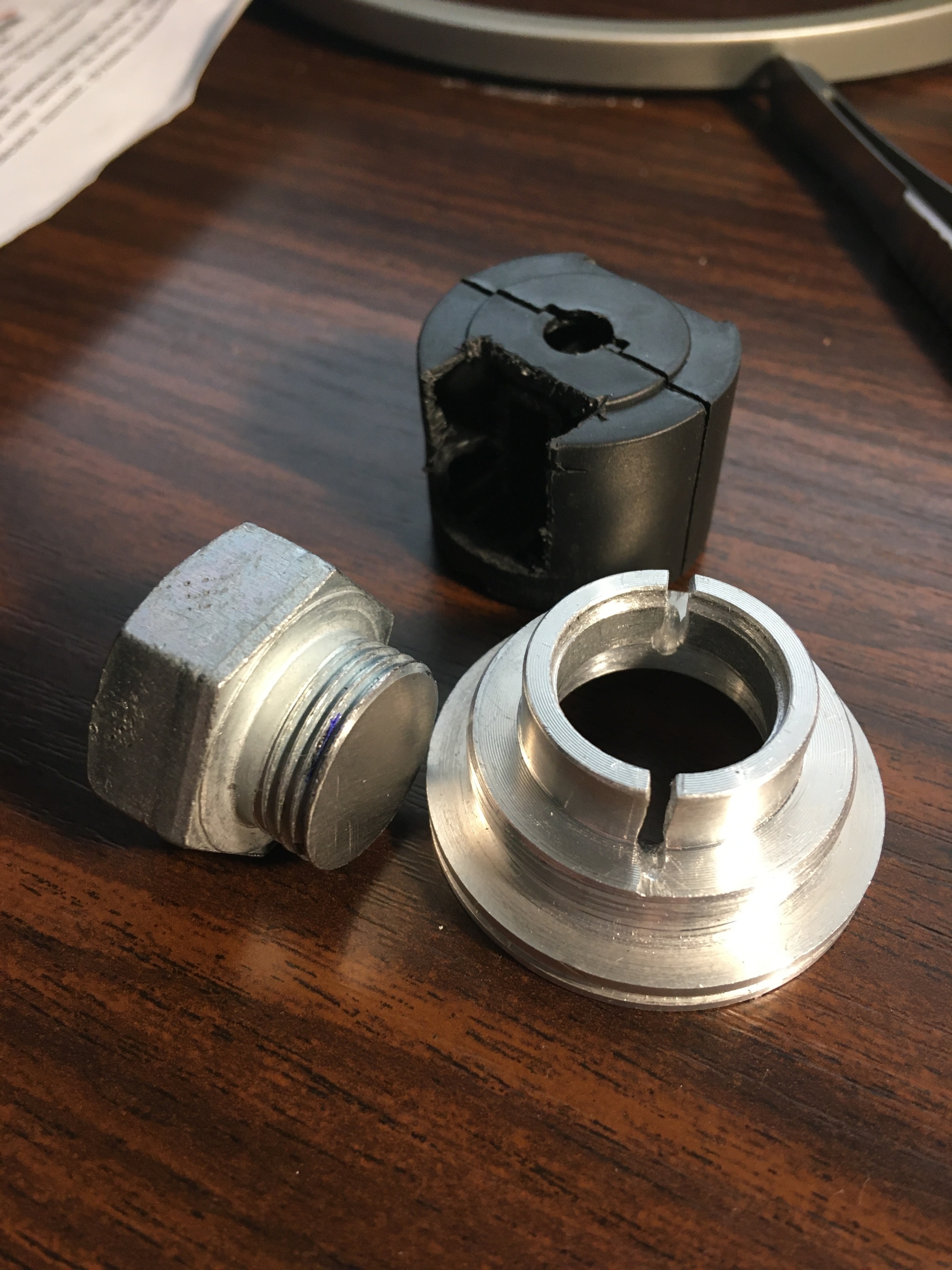

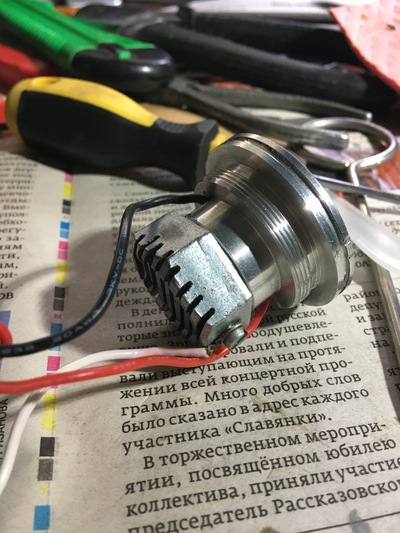

С токарем беда. Т.е. токарь есть, а болванки алюминиевой у него нет. В качестве радиатора удалось приспособить болт М20Х1.5 Нашел его в автозапчастях Камаз. Самый короткий там 40 мм. Отпилил. И в самой алюминиевой чашке под светодиод нарезал три витка резьбы и отверстия для вывода проводов.
Спасибо бро!!! Полезная инфа! Начинаю работу по твоей инструкции. А те, кто пишут, что типа готовые решения есть, просто немного не шарят в теме, для чего этот фонарь куда и зачем. Готовые есть, да все не то.
