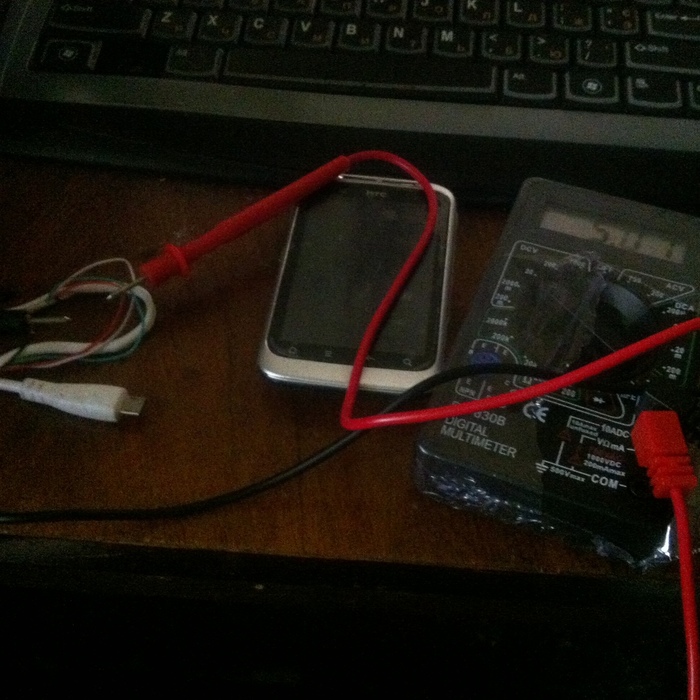

Здравствуйте. помогите найти причину , почему просаживается вольтаж на usb порте

Здравствуйте .Короче ставил телефон заряжаться. Стоял так около 30 минут, телефон не набрался энергии. Решил проверить напряжения. по прямой. чтобы увидеть просадку вольтажа. Итак на всех телефонов. Iphone вообще показывает ^ аксессуар не поддерживается. Это все подключено через переднюю USB пк

Здравствуйте. помогите найти причину , почему просаживается вольтаж на usb порте Материнская плата, Ремонт
Здравствуйте. помогите найти причину , почему просаживается вольтаж на usb порте Материнская плата, Ремонт

Найдены возможные дубликаты

+2
1. 4.5в вполне нормально
2. Порты компьютера не предназначены для зарядки и выдают малый ток (хотя, некоторые материнки имеют отдельные регуляторы для зарядки)
P.S. Параметра "вольтаж" не существует. Есть ток и напряжение.
-1

Не хватает мощности (силы тока), поэтому напряжение проседает.

-1

амперов не хватает

-1

Это HTC Radar. У него какая то проблема с зарядкой. Если полностью разряжается, то потом может очень долго заряжаться на уровне 1-3%, несколько часов.

-2

Сзади измерь. Провода передней панели могут быть слишком малого сечения.

-2

ПК тебе не может по USB порту отдать нужный ток для зарядки. иФон тому подтверждение

Похожие посты
265

Ремонт поджаренной материнской платы после другого сервиса

Всем приветы! Наконец попалась интересная плата, так что можно запилить пост:)

Данный дефект- типовая неисправность этой серии плат и соседних линеек, с похожей системой питания.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Проблемы платы начались в момент, когда инженер- разработчик решил не делать охлаждение транзисторов системы питания. Полигон с переходными отверстиями на другую сторону? Не, не слышали.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Собственно, следствие его ошибок: выгоревшие транзисторы нижнего плеча. Попробуем снять их, что бывает довольно трудно, учитывая, что они привариваются к меди.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Как оказалось, плата уже побывала в руках мастеров, но после ремонта проработала 3 дня и масштаб проблем увеличился: выгорело свежее нижнее плечо, верхнее и вдобавок улетел на радугу ШИМ-контроллер. Оно и не удивительно, если паять новый транзистор на пригоревшую подложку старого.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Прозвонив соседние транзисторы, узнаем, что они тоже слегка пробиты и немного мертвы, удаляем.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

После хирургического вмешательства, начнем восстановление сгоревшей площадки. Для начала почистим, удалим всю жареную медь и удалим маску платы с помощью скальпеля и какой-то матери.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Далее, путем многих примерок, из медного листа нужной толщины вырезается нечто похожее на будущую площадку

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

Дальше- рутина, лудим медь, паяем, прижимая, возвращаем парочку резисторов и сажаем новые транзисторы.

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост
Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

И, как финальный аккорд, заливаем УФ-маской , дабы наше вмешательство стало более незаметным. И, конечно нужно не забыть вернуть конденсаторы на место, без них фен-шуя не будет

Ремонт поджаренной материнской платы после другого сервиса Ремонт, Электроника, Восстановление, Пайка, Материнская плата, Длиннопост

На этой ноте заканчивается восстановление жареной части и мой пост, а плата пока лежит и ждет шим-контроллер из поднебесной. За сим откланиваюсь , до следующих постов!

Показать полностью 9
128

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS

Читателю привет!

Сегодня очередной ремонт сокета после неудачной установки процессора, а может и кулера даже, что тоже имеет место быть. Владелец рассказал, что он купил её новую, к ней взял I7 8700k, который сразу скальпировал (он этим занимается с его слов), ну дальше продолжил собирать как обычно, вроде опыта достаточно, но после сборки 2х канальный режим памяти что-то не заработал, как и правая пара слотов под память, ну и плата запускалась только с оперативкой в левой паре слотов ОЗУ. "Я вытащил процессор, посмотрел на сокет и нашёл 3-4 кривых ножки, вроде они на память все"

Таким комплектом это всё приехало, установлен процессор-затычка разве что.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

У быстрого осмотра большие сомнения насчёт 3-4 ножек в сокете, к тому же что-то повреждено рядом с левым нижним отверстием для крепления кулера. Подозрительных областей в сокете целых 5.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

Можно начать с пристального осмотра и хорошо посчитать кол-во ножек, который придётся менять.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

Тут уже 3 штуки имеется.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

И ещё 7 тут.

Итого: 10 ножек под замену

Выпаиваю феном без низа.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост
"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

Ставлю целые ножки обратно и получаю вот такой результат

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост
"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

Другой цвет из-за позолоты на контактах, у старых сокетов так делали, сейчас, видимо, не нужно уже. Остальные участки сокета ограничились мелкой правкой ног только.

Теперь можно вернуться к повреждённому элементу. Им оказывается разбитый в труху резистор, при демонтаже он ещё и раздвоиться решил.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

В схеме на доску глянул номинал и поставил целый резистор на своё место.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

После всего этого плату можно включать.

2х канальный режим памяти теперь работает, дальше под виндой проверить плату и на этом можно закончить.

"Там лишь несколько ножек только поправить и 2 слота ОЗУ заработают" Ремонт MSI Z370 SLI PLUS Ремонт, Материнская плата, Сокет, Длиннопост

P.S. Ну да, можно и не менять ножки, сидеть и пытаться выгнуть их обратно, когда они из формы буквы Г стали иметь форму скобки "(" и уже сейчас нету контакта с процессором. В итоге от постоянных шевелений во все стороны, чтобы ножка стала хоть как-то похожа на нормальную, она в итоге обломится на уровне пластика и на этом "просто выгнуть можно, менять дороже" всё кончится, и всё равно придётся менять их, только уже дороже будет.

Я в ВК - https://vk.com/vrm_on_fire

Показать полностью 11
77

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты

Читателю привет!

Сегодня достаточно быстрый ремонт материнки, которая перестала запускаться после замены видеокарты. Если точнее, то материнка пыталась запуститься при нажатии на кнопку включения, даже начинала проходить POST, но примерно на его половине просто тухла, так её можно было пытаться запустить бесконечно.

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты Ремонт, Материнская плата, Длиннопост

После осмотра сразу смутила царапина на мульте.

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты Ремонт, Материнская плата, Длиннопост

Царапина это пустяк ещё, а вот этим резюкам досталось явно, побитые какие-то.

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты Ремонт, Материнская плата, Длиннопост

Заменю их на целые и быть может плате станет лучше.

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты Ремонт, Материнская плата, Длиннопост

И да, она стала запускаться без проблем.

Ремонт Gigabyte z170x Gaming 3 после замены видеокарты Ремонт, Материнская плата, Длиннопост
Показать полностью 5
698

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING

Новая материнская плата Asus TUF Z370-PLUS GAMING пару дней назад приехала из онлайн-магазина и сразу попала ко мне в ремонт после сборки ПК.

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Заказчиком ремонта был не сам владелец, а компьютерный мастер, который взялся за сборку ПК на дому у владельца. История платы довольно трагична.


При сборке всё было хорошо. Комплектующие без проблем подходили друг к другу, платы успешно вставлялись в подходящие слоты - детский конструктор с лёгкостью собирался. Когда ПК был полностью собран, он включился. Только изображение на мониторе так и не появилось...
Вместо того чтобы разобрать систему и собрать её на столе без корпуса, как это нужно делать в первую очередь в любой непонятной ситуации с ПК, мастер-сборщик решил что во всём виноват процессор (подлый i5-9400)

Далее, после нескольких "перекладываний" процессора, мастер почему-то решил что все ножки сокета замяты и не контактируют с площадками на процессоре.

...потому что их все замял процессор, когда я его в первый раз установил...

и было принято решение их ВЫПРЯМИТЬ.


Немного поясню масштабы проделанной мастером работы. В нормальном состоянии ножка сокета имеет форму буквы "Г".

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

То есть сам контакт относительно основания расположен под углом около 110-120 градусов. Когда процессор ложится в сокет, то нажимает на ножки, за счёт чего достигается надёжный контакт между площадками на процессоре и сокетом.


ВСЕ до единой ножки были выпрямлены вверх. Все 1151 ножек...

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Вот что в результате получилось:

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост
Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Восхитительно трудоёмко! Но неработоспособно.

Я, признаться, позавидовал терпению человека, который несколько часов вручную без микроскопа кропотливо выпрямлял все до единой "замятые ножки" 1151 сокета...


Чтож, меняю сокет с надеждой что специалист не пытался запускать плату в таком состоянии. Сопротивление хаба вроде бы в норме. Линии RTC и data USB тоже. Но всё это не 100% показатель исправности. Память и процессор проверил на другой плате.

Так же компьютерный мастер пожаловался, что сокет перестал закрываться после проведённой им работы по "выравниванию" всех ножек. Надеюсь материнка таким образом не дала себя убить...

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост
Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост
Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Несколько человекочасов кропотливого труда в мусорное ведро. (Аж волосы шевелятся...)

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Ставлю новый сокет (с правильно замятыми на заводе ножками) на предварительно подготовленное посадочное место

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Новый сокет запаян

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Проверяю DDR4 тестером

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Запускаю материнскую плату в сборе

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост
Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Всё отлично, всё работает. Хаб, память и процессор не спалил "модифицированный" сокет - и то хорошо.

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост
Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Но это не конец истории.


Забирать материнскую плату из ремонта пришел сам владелец. Мы договорились что я завершу сборку ПК, поставлю операционную систему и всё проверю. Поэтому владелец принёс системный блок со всеми комплектующими.

После установки отремонтированной материнской платы в корпус ПК изображение ВНЕЗАПНО не появилось. Проблема оказалась в неправильно смонтированных стойках-креплениях платы в корпусе.

Компьютерный мастер сломал новую материнку Asus TUF Z370-PLUS GAMING Ремонт техники, Материнская плата, Ремонт, Сборка компьютера, Пайка, Сокет, Рукожоп, Bga, Видео, Длиннопост

Теперь это была уже моя невнимательность. Впрочем, проблема решилась за пару минут - ведь на столе то оно работает!

В итоге материнская плата конечно спасена, но гарантии магазина она лишилась. Этот момент мне пришлось долго объяснять владельцу, у которого похоже возникло много вопросов к компьютерному мастеру...

Показать полностью 16
219

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому

Читателю привет!

Сегодня переделываем попытки самостоятельного ремонта материнки на 1155 сокете.

Что там изначально случилось - тайна, покрытая мраком. Выглядит сия доска вот так.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

После осмотра стало понятно, что паяли знатно, аж пластик превратился в чебурек рядом с местами пайки.

Тут зачем-то убрали Р-канальный ключик по линии управления корпусной вертушкой, флюс не отмыли. Колодка 24пин стала чебуреком, корпус коннектора передних ЮСБ 3.0 пережарили, подгорел уже, 2 коннектора для ЖД тоже убились.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

Явно пытались выпаять микруху, которая отвечает за восстановление БИОС с флешки, но не получилось и её выдрали с куском платы. Ещё и кроватку флешки БИОС оплавили для кучи.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост
Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

Ковыряли чем-то так, что подрали плату в этих местах, да подрали так, что рядом с хабом улетела резисторная сборка.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

С установки этой сборки ремонт можно и начать пожалуй.

Получится вот так.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

Далее придётся "пришивать" микруху, потому что почти все дороги выдрали полностью, ну хоть земляной полигон остался. Поставим её на своё место и набросаем кучу перемычек, ещё поставим на место 2 резистора в обвязке, которые тоже исчезли.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

Ну и под конец замена коннекторов осталась, синего для ЮСБ 3.0 не нашлось, поэтому будет чёрный, он лучше работает, кроватки флешки БИОС тоже поменяем, видок у неё был так себе. Ну и ключик поставим на место тоже. Получилось так.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост

Теперь доска работает, под виндой уже за кадром проверил, всё в порядке.

Когда не умеешь паять, но хочется починить свою Asus p8z77m самому Ремонт, Материнская плата, Длиннопост
Показать полностью 8
169

MSI Z87 MPOWER после неудачного обновления процессора

Читателю привет и с наступившим!

Новый год прошёл, как и вручение подарков кому-то или себе любимому, а у кого-то использоваться подарок не получилось.

Сегодняшний пациент одна из добротных материнок на 1150 сокете и Z87 чипсете - MSI Z87 MPOWER. На НГ владелец решил сменить свой I3 на I7 и всё бы ничего, только замена проца не обошлась без фиаско и были погнуты контакты в сокете, после чего плата перестала давать картинку и вставала на коде 55, жалуясь на проблемы с ОЗУ. Пытаться запустить доску с проблемами в сокете, конечно, смелое решение, но ладно.

Так выглядит сия плата.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

При беглом осмотре нашлись и проблемные участки в сокете.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Глянем, что там конкретно с ножками и сколько их примерно.

У пары ножек уже исчезли верхушки

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Эта завернулась в бараний рог уже.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

А эти кривые и косые какие-то

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Итого получается 8 ножек, которые пойдут в мусорку без всяких выправлений и будут заменены на новые.

А вот и кусок какой-то из ножек, который валяется уже на других.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Вытащим их для замены. Без гнутых и обломанных ножек выглядит сокет как-то так.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост
MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Новые ножки готовы для установки уже и лежат балдеют.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

А это гнутые или сломанные уже.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

Поставим целые ножки в пустые места и получится что-то такое.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост
MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

После этого плата успешно запустилась и появилось кино.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

AIDA64 тоже показывает, что все 4 модуля определяются и работают.

MSI Z87 MPOWER после неудачного обновления процессора Ремонт, Материнская плата, Сокет, Длиннопост

На этом можно закончить. Теперь главное, чтобы владелец не погнули ножки при установке проца снова.

Показать полностью 14
312

Шьем биос через Atmega328

Пост не призывает к действию, все манипуляции проводите на свой страх и риск.


День 1

Был прекрасный тихий вечер.

На улице мороз -30, а я в теплом доме с кружкой чая.

Неожиданно приходит глупейшая мысль "А почему все обновляют биос, а я нет?"

Ну а что же, надо действовать! Опыт какой-никакой!

Качаю прошивку, (msi) завожу через M-Flash, игнорирую табличку "данная версия bios не предназначена для вашего устройства", я же лучше знаю.

Загружаем....иии....получаю кирпич весом в 20 кг.


Тут можно было бы и закончить, отнести в сервис, выслушать всяческие издевательства со стороны сотрудников СЦ, заплатить за восстановление bios, и жить себе спокойно. Но кучерявые волосы на голове нашептали быть в душе Евреем, а значит будем восстанавливать своими руками, но уже завтра.


День 2

Разбираем кирпич на части, смотрим:


Flash bios в данном случае это то, на котором желтая бумажка с надписью E7673IMS
Шьем биос через Atmega328 Ремонт, Bios, Arduino, MSI, Материнская плата, Рукожоп, Spi, Длиннопост

Прикидываем варианты.

Чем шьют bios? SPI программатором.

Но дома только ST-link, USB - UART TTL преобразователь, и куча различных МК.

Прибегаем к силе пикабу. Есть замечательный пост: https://pikabu.ru/story/programmator_2425_fleshek_na_arduino_5193861

Черпаем информацию, ага, SPI программатор на Arduino! Где то у меня была одна реплика..


Берем ноутбук своей женщины

Качаем ПО, шьем МК, и подключаем.

В вышеуказанном посте Arduino pro mini, у меня же реплика Arduino nano, распиновка отличается.

+ я запитывал от стабилизатора на 3.3в(а не от 5в, как в посте)

Хотел еще сделать делитель напряжения для понижения логических уровней,  но и так сойдет :)

Впаиваю огрызки витой пары напрямую в материнку к flash.


Итоговый результат:

Шьем биос через Atmega328 Ремонт, Bios, Arduino, MSI, Материнская плата, Рукожоп, Spi, Длиннопост

Подключаем к ноутбуку, в программе выбираем размер flash(в моем случае 8192 кбайт), качаем на этот раз прошивку для МОЕГО bios, шьем 15 минут....

Шьем биос через Atmega328 Ремонт, Bios, Arduino, MSI, Материнская плата, Рукожоп, Spi, Длиннопост

Пробный запуск....пост прошел!

Подключаем монитор и клавиатуру, повторяем, и...

Шьем биос через Atmega328 Ремонт, Bios, Arduino, MSI, Материнская плата, Рукожоп, Spi, Длиннопост

Кирпич весом 20 кг снова становится рабочей машиной.


Эта история навевает воспоминаниями из детства. где подвигом было поменять настройки в bios, а о прошивке и речи не шло, так как все боялись случайного отключения эл.энергии

А сейчас можно убить, и без проблем восстановить bios, без "мам, пап и кредитов"


Это был мой первый опыт прошивки flash.

Спасибо за внимание, обсудить мою рукожопость можно в комментариях


P.S. Дамп старого биоса я снял перед тем, как всё умертвить, но цель была поставить именно новый


P.P.S. Если работает, не трогайте
