Як-38⁠⁠

После Второй Мировой войны, в ведущих авиационных державах мира начались работы по созданию боевых летательных аппаратов, чья боеготовность не зависела бы от состояния взлетно-посадочной полосы. Все-таки, слишком уязвим был аэродром для бомбовых ударов с воздуха. К тому же, «вертикалки» пригодились бы и на море – строительство огромных авианосцев с полноценной взлетной палубой было не по карману даже ведущим странам планеты.

В пятидесятых годах ХХ века, инженеры США, СССР, Великобритании, Франции, Германии и Италии, практически независимо друг от друга, работали над аппаратами с вертикальным взлетом и посадкой. Англия, в итоге, добилась наибольшего успеха со своим «Харриером». У нас же работы по созданию боевого самолета с вертикальным взлетом и посадкой (СВВП) в 1961-ом году поручили ОКБ Яковлева.

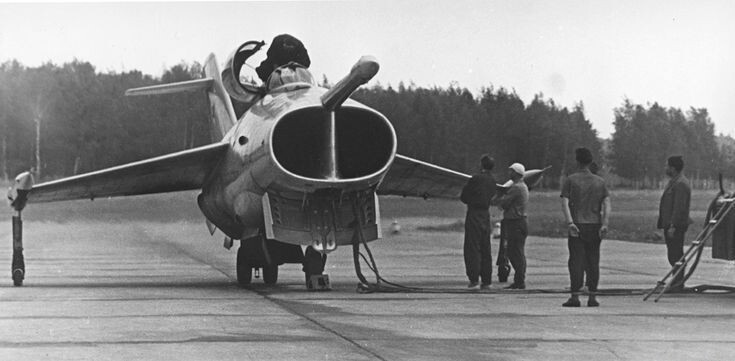

9 июля 1967 года самолет, получивший индекс Як-36, демонстрировался широкой публике на воздушном празднике в Домодедово. Демонстрация вышла очень эффектной – были поражены как простые зрители, так и авиационные специалисты со всего мира. Но вот военные, внимательно ознакомившись с характеристиками машины, остались разочарованными. Самолет не удовлетворял заказчиков ни по скорости, ни по дальности, ни по боевой нагрузке. Однако, в это время инженеры ОКБ Яковлева уже готовили модернизированную версию СВВП – Як-36М.

Несмотря на индекс, это была фактически новая машина – другая двигательная установка, иные габариты и очертания. Самолет получил два подъемных и один подъемно-маршевый двигатель, суммарной тягой 11 700 килограмм. От реданной схемы отказались, воздухозаборники перенесли на боковые поверхности фюзеляжа. Крыло самолета сделали складывающимся, уменьшив размах в сложенном положении до 4.45 метров – это позволяло более компактно размещать самолеты в ангарах авианесущих кораблей.

В конце 1970 года начались летные испытания новой машины. Продолжались они почти два года и были завершены в апреле 1972-го. Далее последовал этап госиспытаний, результатом которых явилось принятие решения о серийном производстве самолета.

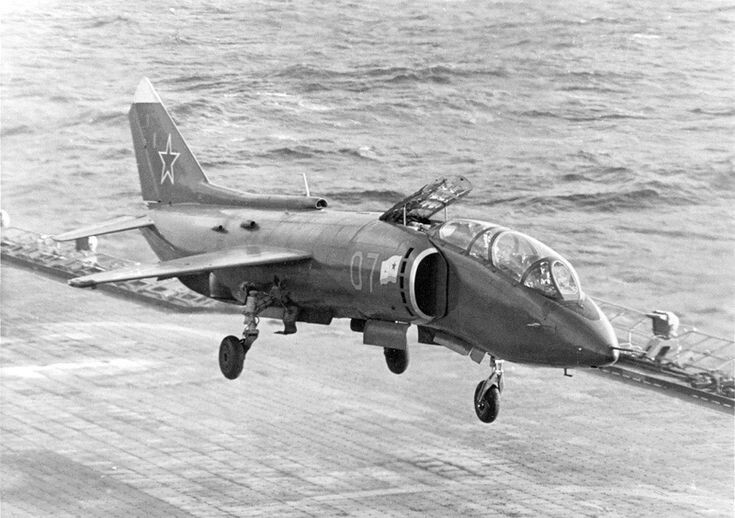

Получившийся в итоге легкий штурмовик Як-38 стал первым (и единственным) серийным советским самолетом вертикального взлета и посадки (СВВП), а также – первым в мире палубным СВВП. 22 ноября 1972 года летчик Дексбах произвел посадку опытного Як-38 на вертолетную палубу противолодочного крейсера «Москва». Эта дата стала Днем Рождения советской палубной авиации.

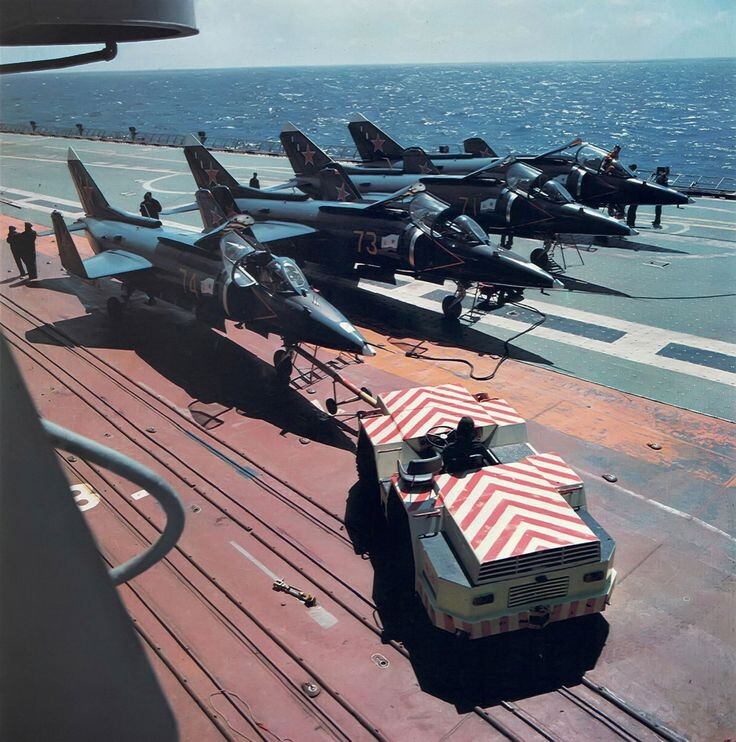

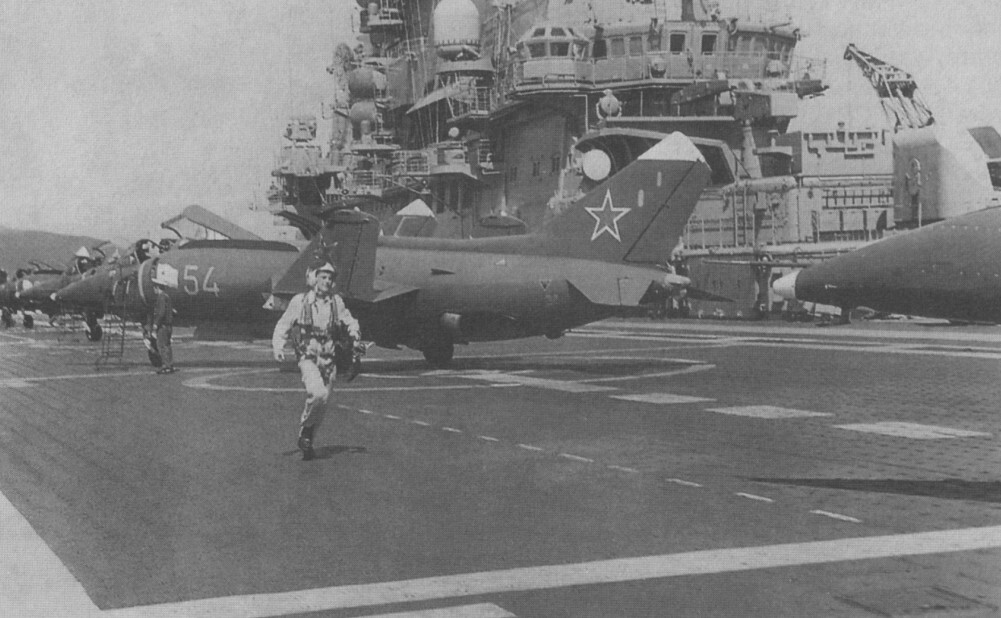

В середине 1975 года Як-38 прошел полноценные испытания как палубный самолет на только что спущенном на воду тяжелом авианесущем крейсере «Киев». Этот корабль был специально спроектирован для базирования Як-38.
Серийное производство Як-38, начавшееся в 1974 году на Саратовском авиазаводе, завершилось лишь в 1988 году. Всего была прозведена 231 машина различных серий и модификаций.

Як-38 нес строевую службу на крейсерах «Москва», «Минск» и «Киев». В 1980 году, в рамках операции «Ромб», четыре Як-38 ограниченно применялись в боевых действиях на территории Афганистана. Самолет показал себя неудовлетворительно, так как в условиях высокогорья резко снижались боевые и технические характеристики. К тому же – была потеряна (по техническим причинам) одна машина. Вообще, Як-38 был и остается лидером по числу летных происшествий – из 231 построенного самолета в результате неисправностей было потеряно 48 аппаратов. Летчики называли Як-38 «Прощай, Родина». Или еще жестче: «Як – об палубу х#як!»

Существовало еще две модификации самолета – модернизированный Як-38М с улучшими техническими характеристиками (построено 50 единиц), и двухместный учебно-боевой Як-38У (33 серийных самолета).
После распада СССР, все авианесущие корабли были списаны, разрезаны на металлолом и проданы. Палубные самолеты, соответственно – сняты с вооружения и отправлены либо под нож, либо на консервацию. Впрочем, больше десятке «тридцатьвосьмых» остались в виде памятников и экспонатов технических музеев.

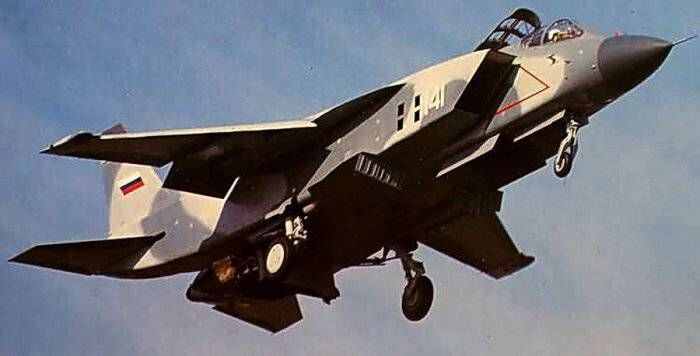

В середине восьмидесятых годов в яковлевском КБ была разработана «вертикалка» нового поколения – истребитель Як-141. Но после развала страны проект остался без финансирования. Два опытных самолета были отправлены в музеи, а конструкторская документация была продана американцам и легла в основу проекта JSF (Joint Strike Fighter) – сейчас он получил воплощение в виде серийного истребителя F-35 Lightning II.

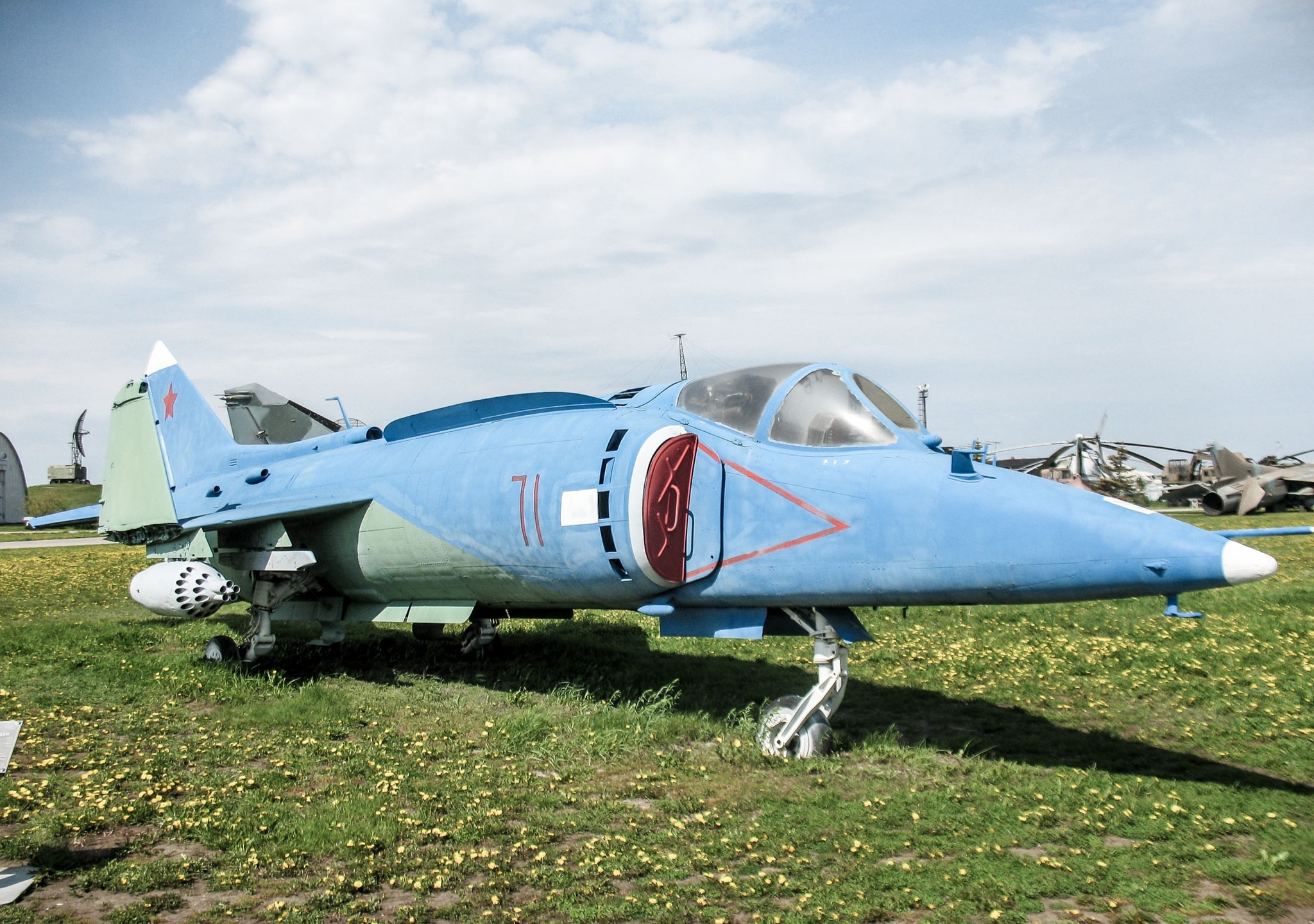

Як-38 выполнен по схеме свободнонесущего среднеплана. Планер изготовлен из алюминиевых сплавов, с ограниченным применением титана.

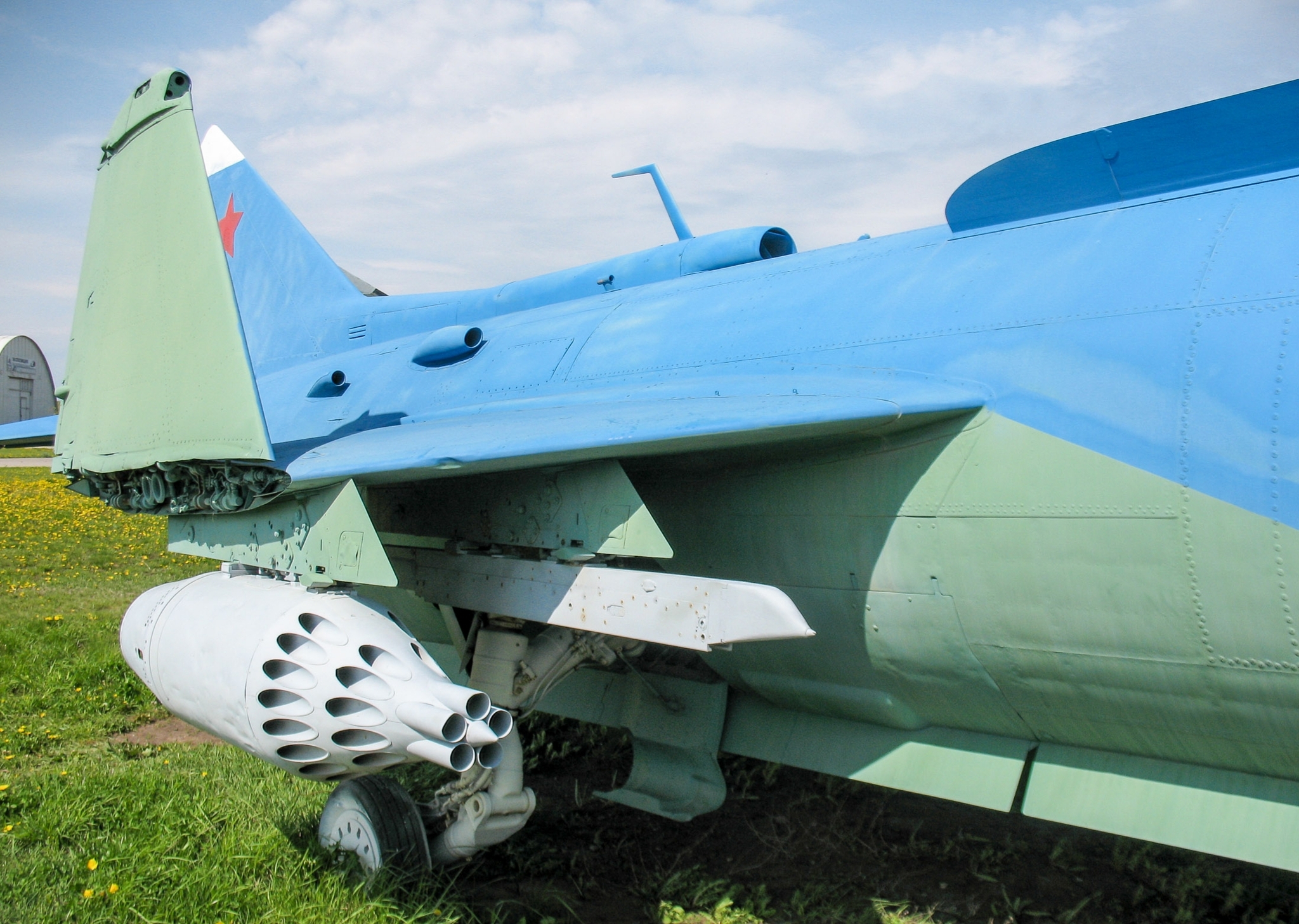

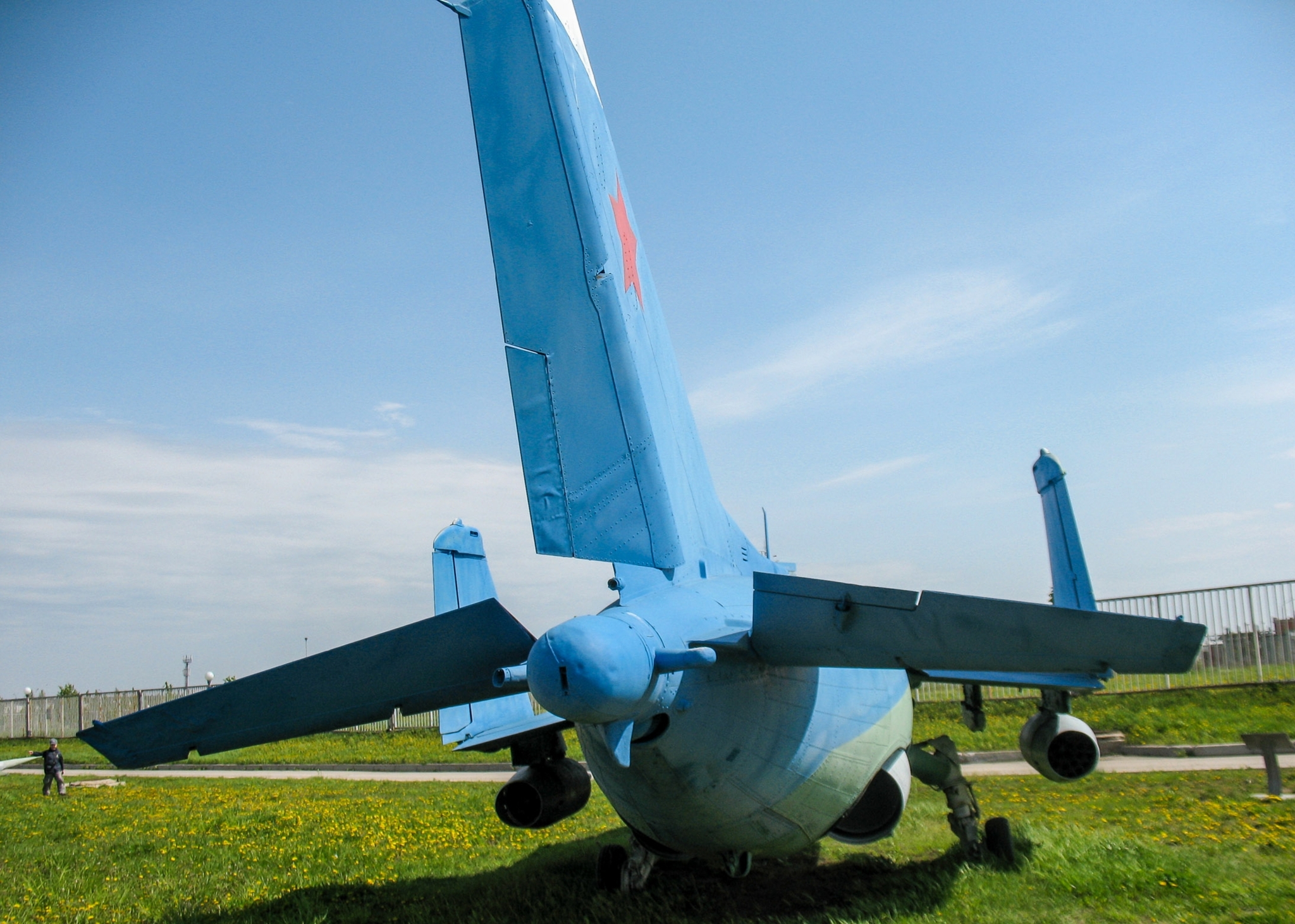

Хвостовое оперение самолета. Видно сопло заднего струйного руля (на фото внизу), а также отстреливаемый бортовой самописей «Опушка» на конце хвостовой балки.

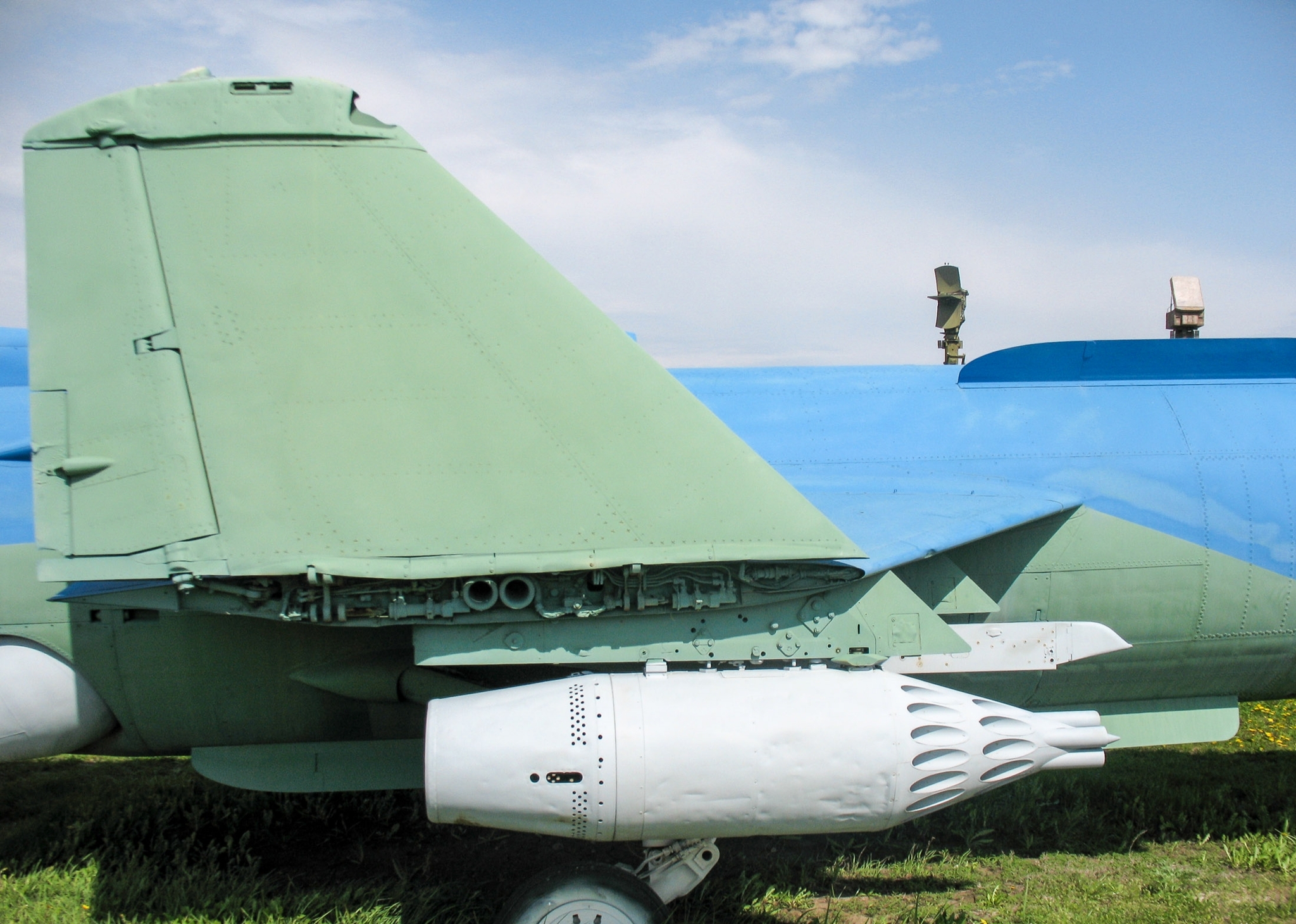

Крыло складываемое, имеет четыре точки подвески. Максимальная боевая нагрузка Як-38 при вертикальном взлете – 1 000 кг.

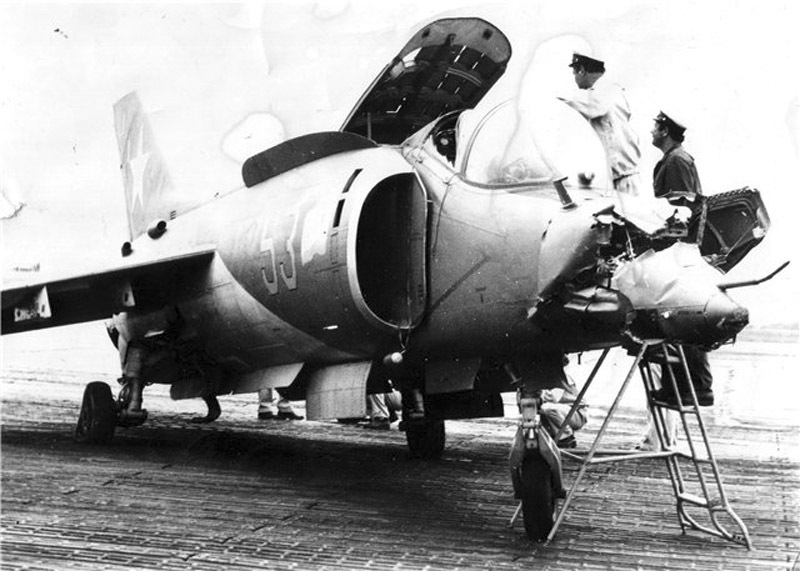

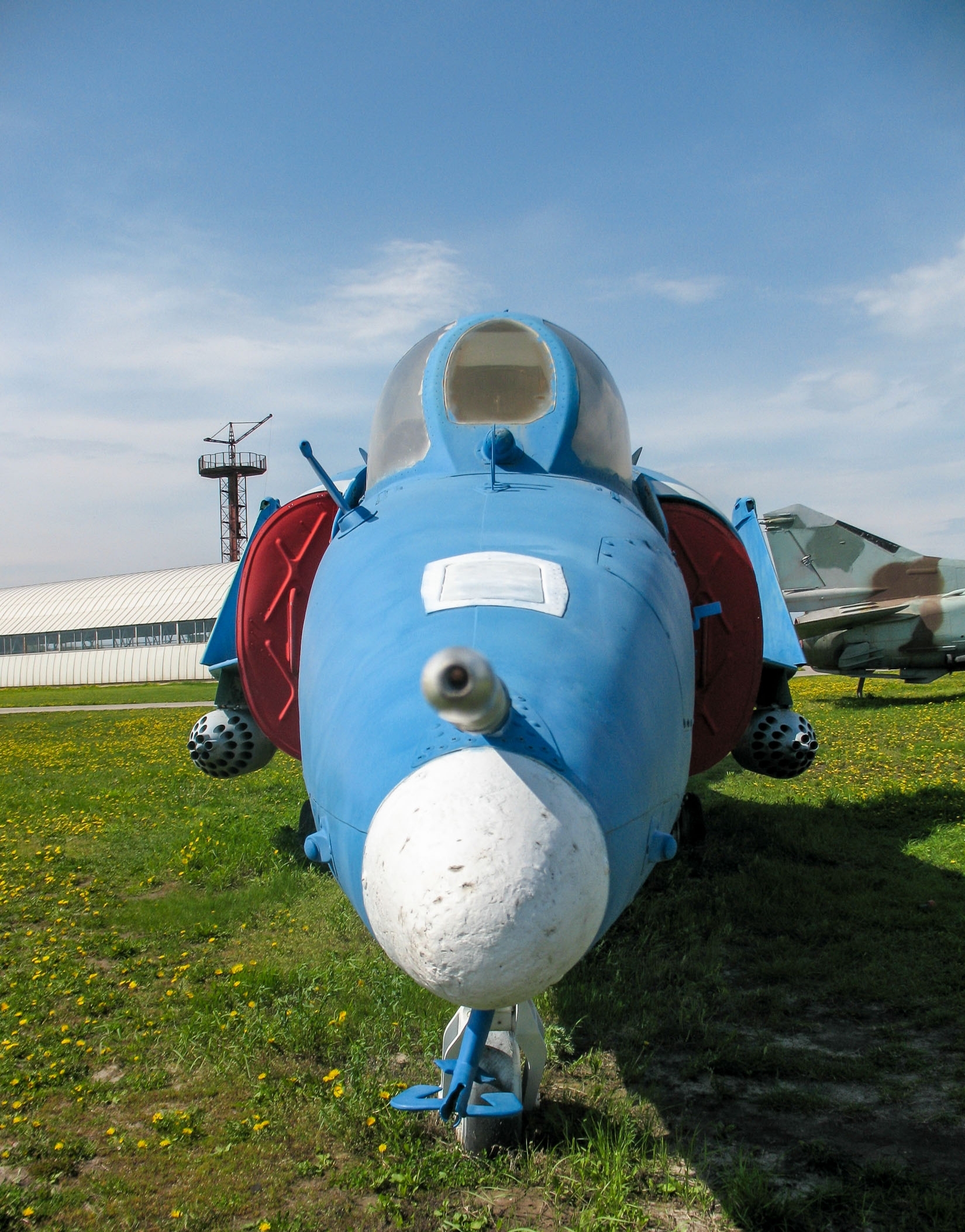

В носовой части расположено радиоэлектронное и прицельно-навигационное оборудование самолета.

Хорошо видно узел поворота консоли крыла и механизацию подвижной части (элероны).

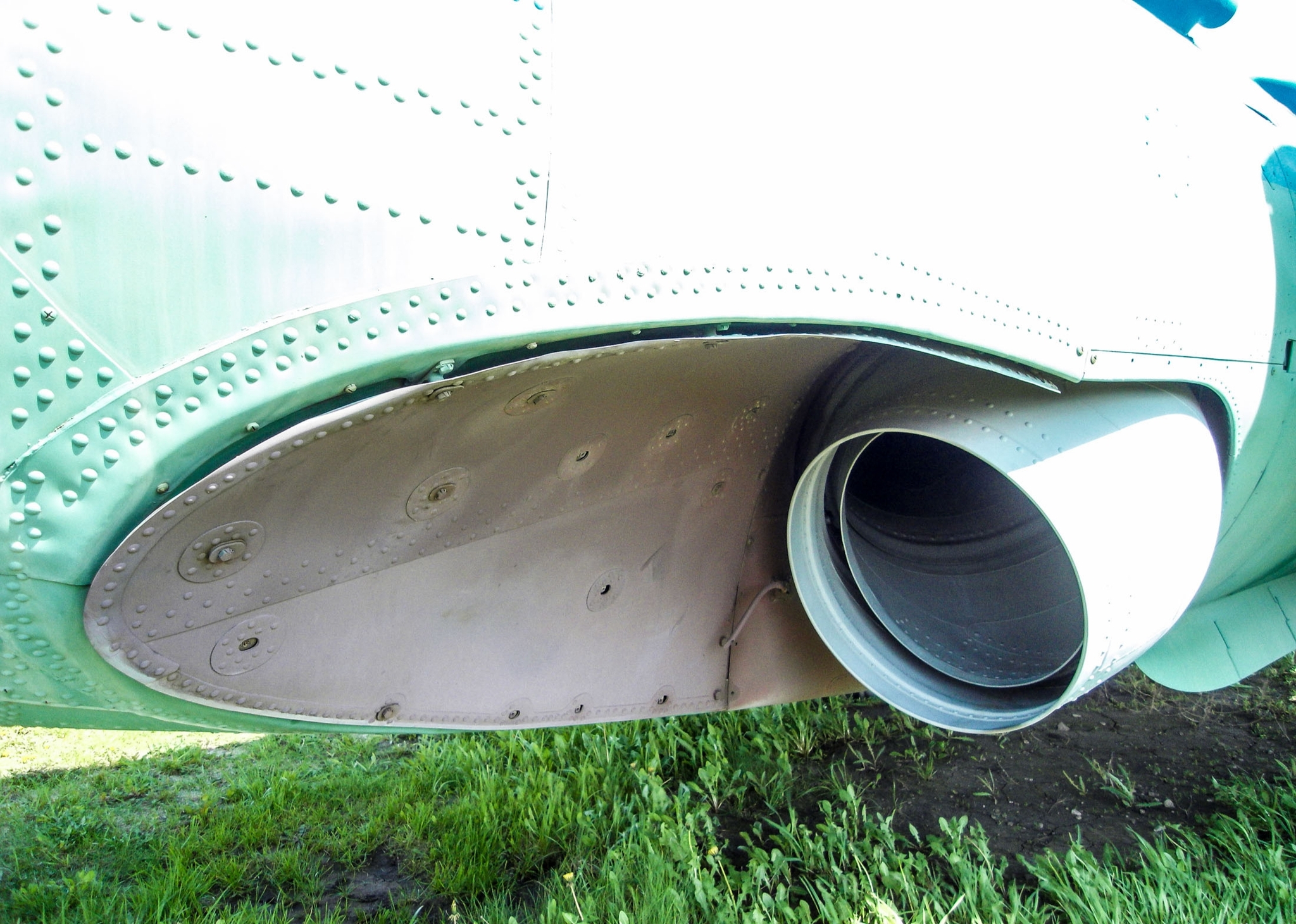

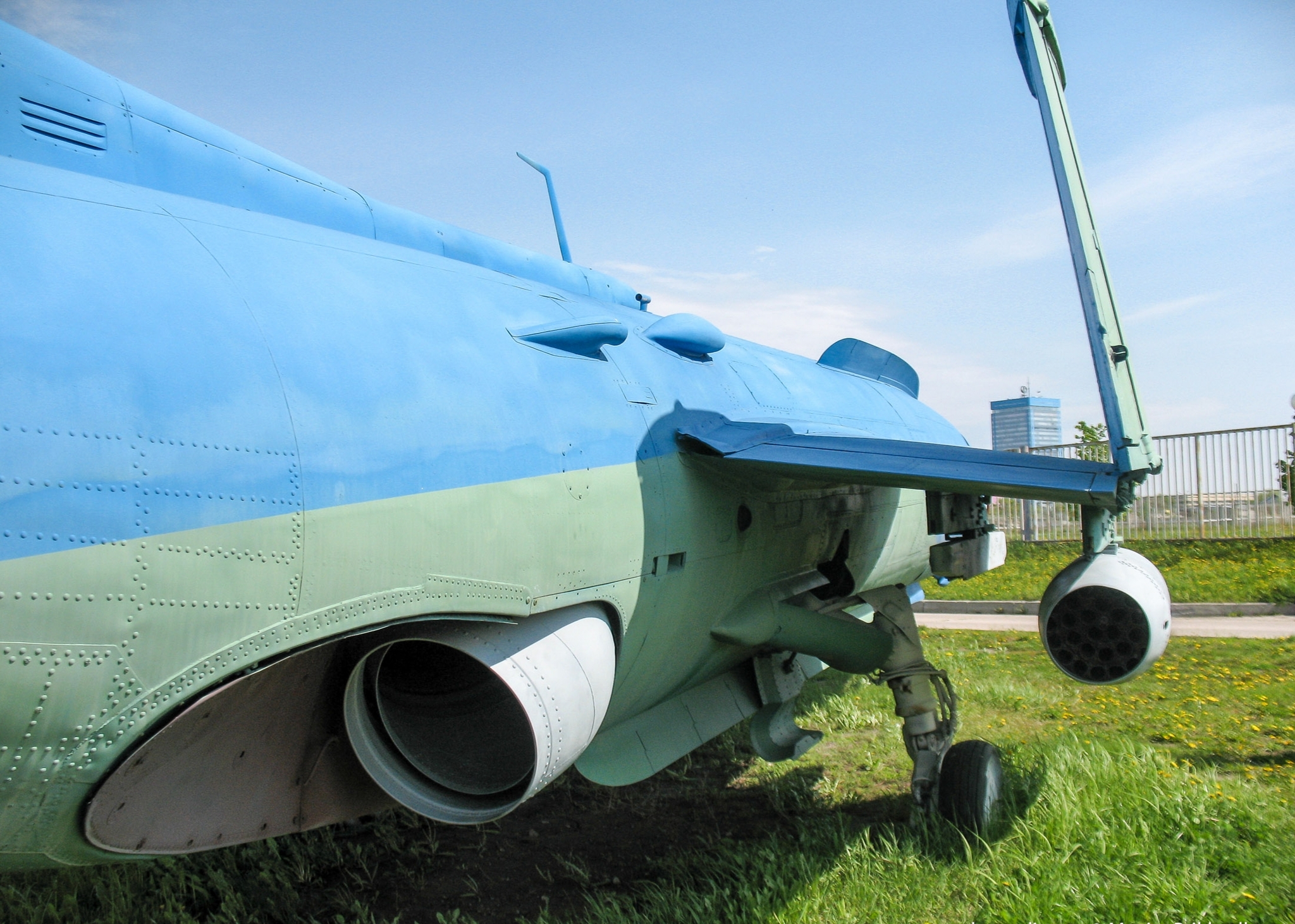

Сопло подъемно-маршевого двигателя.

На фото видно насколько узкая колея шасси – всего 2.75 метра. Это создавало серьезные проблемы на посадке при боковом ветре.

Жаростойкие щитки, защищающие элементы конструкции фюзеляжа от реактивной струи подъемно-маршевых двигателей.

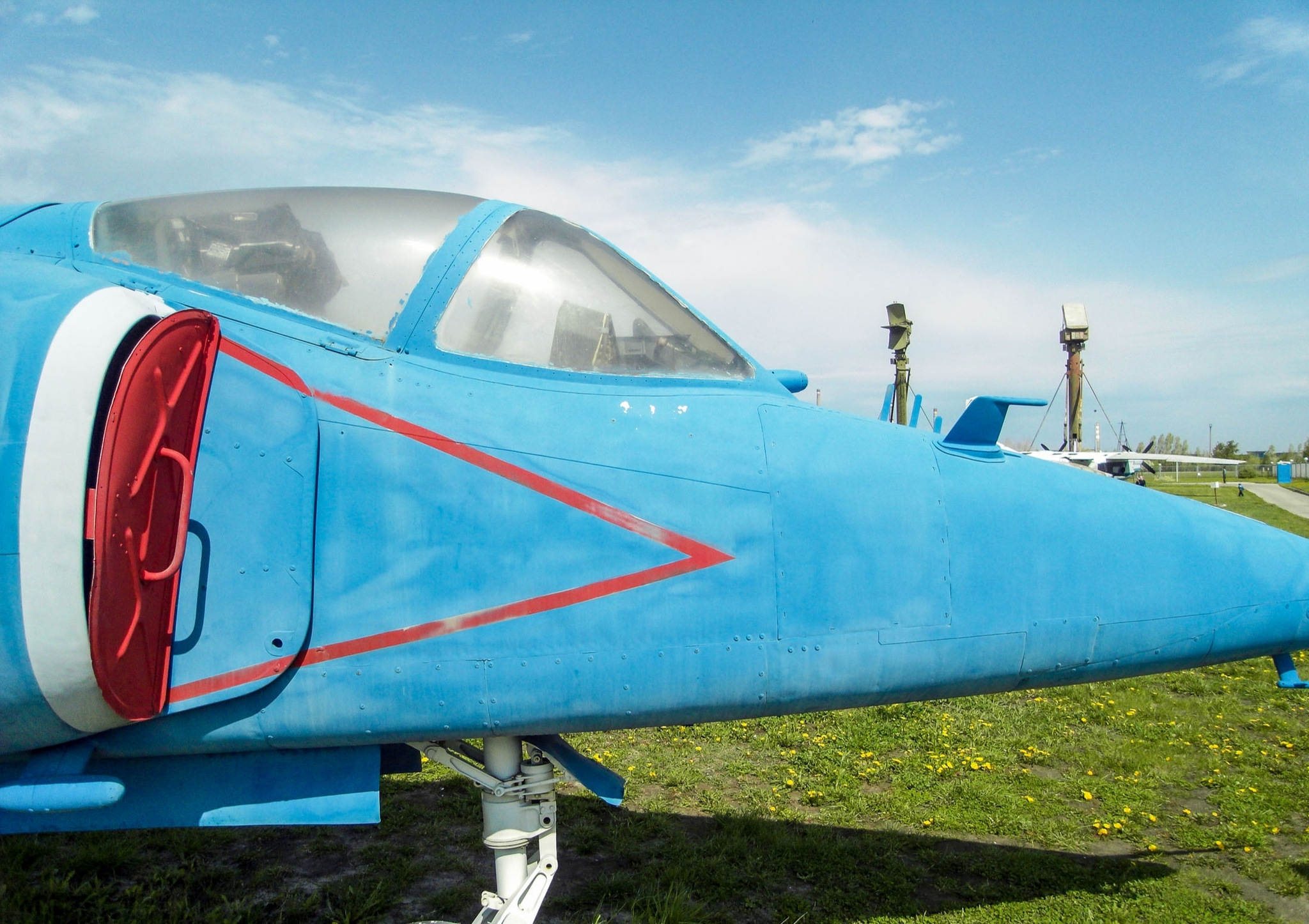

Кабина пилота Як-38. Видны петли, на которых фонарь откидывается вбок.

Тактико-технические характеристики Як-38

- Главный конструктор: С.Г. Мордовин
- Первый полёт: 22 сентября 1970 года
- Начало эксплуатации: 11 августа 1977 года
- Конец эксплуатации: 2004 год
- Единиц произведено: 231, в том числе: Як-38У — 34, Як-38М — 52

Экипаж Як-38
- 1 человек
Размеры Як-38
- Длина, м (включая ПВД): 16,37
- Размах крыла, м (в сложенном/развернутом положении): 4,45 / 7,022
-  Высота, м: 4,25
- Площадь крыла, м²: 18,41
- Коэффициент удлинения крыла: 2,58
- Угол стреловидности: 45°
- База шасси, м: 6,06
- Колея шасси, м: 2,75
Вес Як-38
- Масса пустого, кг: 7 020
- Максимальная взлётная масса, кг (при разбеге/вертикальном взлете): 11 300 / 10 300
- Масса топлива, кг: 2 750
Двигатель Як-38
- Силовая установка: 1 × Р27В-300, 2 × РД-36-35ФВР
- Тяга на взлётном режиме, кгс: 1 × 6 100, 2 × 3 050
Скорость Як-38
- Максимальная скорость, км/ч (на высоте/у земли): 1 100 / 1 210
- Боевой радиус, км (на малой высоте при вертикальном взлёте): 195
- Максимальная эксплуатационная перегрузка: 6 g

Практический потолок Як-38
- 11 300 метров

Вооружение Як-38

- Стрелково-пушечное: ВСПУ-36 и до 4 УПК-23-250
- Точек подвески: 4 + 1 под ВСПУ-36
- Боевая нагрузка, кг (при разбеге/вертикальном взлете): 1 500 / 1 000
- Ракеты «воздух-воздух»: Р-3С, Р-60М
- Ракеты «воздух-поверхность»: Х-23М, Х-25МР
- НАР: С-5, С-8, С-24Б
Авиабомбы
- Практическая бомба П-50Ш
- Бомбы ОФАБ-100-120; ОФАБ-100НВ; ОФАБ-250-270; ОФАБ-250-М54; ФАБ-250-230
- Кассетные бомбы РБК-250 ГПАБ-2,5М; РБК-500 ЗАБ-2,5СМ; РБК-500 ШОАБ-0,5М
- Зажигательный бак ЗБ-500
- Спецбоеприпасы РН-28; РН-40; РН-41
