Все уже знают, что я люблю смотреть, какого цвета «кишочки» у всяких приблуд.
Предыдущий пост:
«Умная» розетка DiPlug 200S
Подозреваю в неисправности модуль wi-fi.
Предохранитель f3 целый.

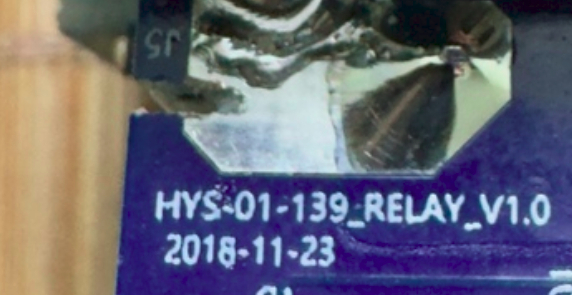

Что интересно - честное реле на нагрузку 16 ампер.
Тёмная полоса на корпусе, над модулем «вафли»
Так вскрыл. Думал кондеры, но они визуально целые. Предложил на сонофф перейти, на зигби кароч.
полезешь ремонтировать учти что вся схема под напряжением 220в (а тебе нужно проверить поступает ли питание на модуль)
модуль wifi в эту розетку на алиэкспрессе стоит 1900р.
лучше 4 новых розетки купить.
Больно тонкие дорожки для предохранителя на 16А, быстрее всё сгорит нахуй, чем он сработает.
если в ней было измерение мощности - реле можно вообще выкинуть (заменить перемычкой) и использовать розетку как не управляемый измеритель мощности нагрузки и мониторинг сетевого напряжения.
но нужно проверить какое питание подается на модуль wifi должно быть на - котакте 220в а на плюсовом 223.3 в
WiFi модуль на 8266. Если уверены что сдох модуль то можно заменить микрух,. Саму микросхему можно взять со стандартных ESP8266, которые везде продаются. Но могла сдохнуть SPI флэшка котороя сотоит рядом и содержит прошивку.
в этой схеме нет развязки от сетевого. по этому каждый элемент схемы находится под напряжением 220в + его собственное напряжение питания.
данный модуль esp8266 питается от 3.3 220 + 3.3 = 223.3.
полезешь не аккуратно - ебанет на все 230.
полезешь ремонтировать учти что вся схема под напряжением 220в (а тебе нужно проверить поступает ли питание на модуль)
модуль wifi в эту розетку на алиэкспрессе стоит 1900р.
лучше 4 новых розетки купить.
Сделай, пожалуйста, серию "Вскрытие девайсов" (или аналогичное название) и перенеси туда подобные посты.
