Управление электросчетчиком РиМ

Последние года 3-4 стали внедрять счетчики электроэнергии "на столбах" взамен или вместе с установленными в жилищах. Вот и у меня установили такой. Выдали пульт управления как на фото

Управление электросчетчиком РиМ Электричество, Электрика, Ремонт

С помощью пульта узнал что на столбе стоит стоит счетчик РиМ 189.16.

И вот понадобилось мне заменить входной автомат, который после счетчика, на входе в дом. Хотелось бы при этом разорвать цепь и отключится от сети, чтоб не ковыряться под напряжением.

Скачал с сайта производителя инструкцию по пульту. Там в инструкции как подключить нагрузку-абонента есть пункт, а как отключить - нет.

Так вот вопрос кто сталкивался или обслуживает такие счетчики - отключение не предусмотрено с пульта и это возможно только с дистанционной системы контроля? Или таки я не нашел в инструкции как это сделать? Или  такая возможность только у представителей энергосбытовой компании и для того чтобы заменить входной автомат мне надо вызывать электрика из службы?

Лига электриков

5.5K постов25.7K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
3
Автор поста оценил этот комментарий

Я может ошибаюсь но это не пульт а дисплей(дистанционный) счетчика что бы на столб не лазить.

раскрыть ветку (10)
Автор поста оценил этот комментарий

Ну да, в инструкции написано ДД (дисплей дистанционный), это я уж его пультом обозвал, но суть вопроса не меняется.

раскрыть ветку (9)
2
Автор поста оценил этот комментарий

Между пультом и дисплеем очень большая разница. Дисплей-выносной экран для визуального снятия показаний. Пульт для управления устройством.

раскрыть ветку (8)
1
Автор поста оценил этот комментарий

Для особо упертых:


2.1.1 ДД предназначены для дистанционного считывания и визуализации показаний счетчиков

электрической энергии статических однофазных и трехфазных (далее – счетчиков), интеллектуальных

приборов учета электроэнергии (ИПУЭ), а также других приборов учета электроэнегрии разработки АО

«Радио и Микроэлектроника», оснащенных интерфейсом RF (радиоинтерфейс) с протоколом обмена

ВНКЛ.411711.004 ИС (протокол RFPLC). ДД выполняют управление коммутацией нагрузки счетчиков,

оснащенных устройством коммутации нагрузки (далее - УКН).


Видите? Дисплей, а управление есть.

раскрыть ветку (7)
3
Автор поста оценил этот комментарий

Я бегло посмотрел описание (долго вникать времени нет) и ваш счётчик НЕ оснащён устройством коммутации нагрузки.

Соответственно и включать/отключать нагрузку не может.

Да и вряд ли бы, Вам УК поставилА за свой счёт устройство с доп функциями, вместо самого простого.

раскрыть ветку (6)
1
Автор поста оценил этот комментарий

ошибаетесь

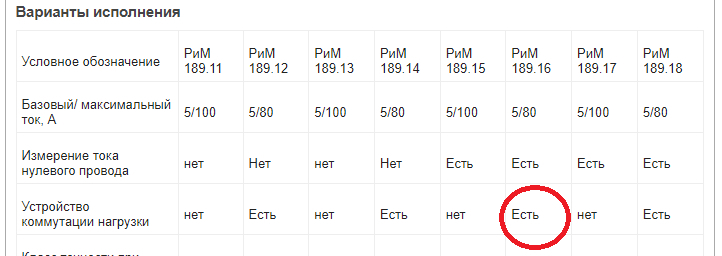

Иллюстрация к комментарию
раскрыть ветку (4)
0
Автор поста оценил этот комментарий

Да, Вы право.

И судя по всему, действительно отключить можно

Либо превысив допустимую нагрузку

Либо из центра управления.

А вот подключить (при наличии Разрешения из ЦУ) с пульта.

Интереснооооо и странно.

раскрыть ветку (3)
2
Автор поста оценил этот комментарий

Нормально.

Я проектирую счетчики, у нас свой сплит и такая же логика.

У дураков мысли сходятся :)

Не так давно обсуждали с государственным заказчиком, что он хочет от сплитов. Он хотел всякую хрень, но не выключение реле клиентом.

раскрыть ветку (2)
0
Автор поста оценил этот комментарий

Ахах. Просто функция настолько логичная, что сама напрашивается. Типа где вкл там и откл.

раскрыть ветку (1)
3
Автор поста оценил этот комментарий

Ну, для меня эта функция существует, к пульту можно подключить компьютер через USB и пульт будет служить  шлюзом между компьютером и счетчиком, и можно посылать команды и управлять реле.

Но для пользователя много аспектов, например, ограниченность ресурса реле на большом токе. Начнет включать-выключать, спалит контакты, будут претензии к изготовителю. Не все так просто.

1
Автор поста оценил этот комментарий

Я упомянул в посте что ДД выдает, что у меня счетчик РиМ 189.16 Читаю инструкцию на него:


1.1 Счетчики электрической энергии однофазные статические РиМ 189.16, РиМ 189.18

(далее – счетчики) предназначены для измерения активной и реактивной электрической энергии и

мощности (активной, реактивной и полной) в однофазных двухпроводных электрических цепях

переменного тока промышленной частоты, а также

для дистанционного отключения / подключения абонента.
