Танк в лампочке. Сувенир для минских игроделов.⁠⁠

Так как первый мой пост (http://pikabu.ru/story/samolet_v_lampochke_4837391) зашел на удивление удачно, продолжу тему.

Через два-три года после сборки самолета я созрел для повторного эксперимента.

На этот раз была выбрана модель одного из первых танков - Renault FT17.

Исходные развертки предполагали сборку в масштабе 1:50, для лампочки я уменьшил модель до 1:87.

Поэтапный процесс сборки с комментариями - ниже.

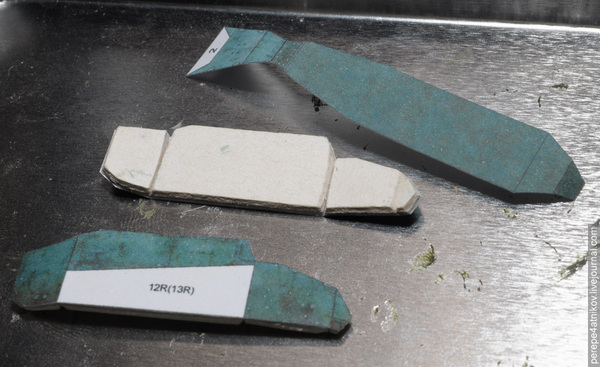

Начинается все с корпуса. Корпус проклеивается картоном везде, где только можно.

Больше картона богу картона!

Про назначение "клеточек" - эта разметка распечатана для более удобной подгонки внутренних силовых элементов.

Готовый корпус ("хвост" пока отсутствует -он хрупкий и будет приклеен непосредственно перед запихиванием в лампочку).

Обратите внимание на "пробоины" в корпусе - про их назначение я расскажу дальше.

Башня.

Волосок на стволе я заметил только после съемки (невооруженным взглядом он не виден), после чего кое-как сумел зацепить его и убрать.

Вообще, на макрофотографиях значительно легче найти мелкие недочеты, которые незаметны глазу и которые пока еще не поздно исправить, так что фотографирование процесса сборки очень полезно.

Собранные "ванночки" ходовой.

На гусеничную ленту наклеены отдельные траки.

В ванночках проколоты отверстия, куда вклеены проволочные направляющие.

Именно эти направляющие будут вставляться в "пробоины" на корпусе.

Вырезы (пусть и не слишком аккуратные) в деталях ходовой - тоже очень важный момент.

Эти вырезы нужны, чтобы приклеенные проволочные детали не мешали установке катков. В мелком масштабе приходится учитывать толщину материалов вплоть до офисной бумаги.

Как видите, часть проволочных деталей закрывается ведущим катком, а другая часть будет закрыта линейкой опорных катков.

Гусеницы с установленными опорными, направляющими и ведущими катками.

Впереди самое сложное - вклейка поддерживающих катков и механизма натяжения гусениц.

Места приклейки всей этой катавасии закрашены в цвет корпуса, ибо даже маленький кусочек белой бумаги (если останется виден после окончательной сборки) будет светиться и портить вид модели.

Готовая ходовая.

Примерка гусениц и корпуса вне лампы "насухо", т.е. без клея.

За счет направляющих корпус опирается на гусеницы, а не лежит на брюхе.

Переходим к основному блюду - к лампочке.

Берем лампу и бор-машину с металлической отрезной насадкой с алмазным напылением и, не торопясь, отрезаем в месте указанном красной линией.

Линия отреза пройдет по "бутерброду" цоколь-клей-стекло, что с большей вероятностью защитит колбу от повреждений при резке.

Остатки цоколя потом аккуратно отрываем маленькими плоскогубцами-"утятами" или крепким пинцетом. Металл цоколя достаточно мягкий, эта процедура проходит безболезненно.

После этого мелкой наждачкой или надфилем слегка счищаем остатки клея. Весь клей убирать не обязательно, т.к. он потом будет закрыт новым цоколем, к тому же клей немного добавляет прочности месту среза.

То, что должно получиться:

А вот "инструменты", изогнутые из алюминиевой проволоки, которыми детали танка удерживались и склеивались вместе внутри лампочки:

серебристые предназначены для установки гусениц, красный - для установки башни.

В днище корпуса было просверлено отверстие, куда вклеена проволочная опора. Именно на ней танк и будет держаться внутри лампы.

Поочередно к корпусу внутри лампы пропихивались гусеничные блоки и башня, которые после нескольких примерок (самый сложный этап сборки, торопиться нельзя) приклеивались к корпусу.

В итоге:

Кстати, не забудьте про декоративную заглушку:

Заглушка фиксируется на проволочной опоре, место фиксации упрочняется (в моем случае это была длинная бумажная лента, намотанная на проволоку), после чего сверху все закрывается цоколем от второй такой же лампочки.

Ко всему этому безобразию нужна хорошая подставка. По моим эскизам мне лазером вырезали акриловые детали. Дополнительно куплен чОрный карболитовый патрон.

К тому моменту у меня уже наклевывался отпуск в Минске, так что модель готовилась к роли подарка в музей минской игродельной конторы. Так что гравировка на подставке вполне понятна =)

Готовая модель вместе с подставкой:

Видеоролик о сборке модели внутри лампы добавлю в комментариях.
