Сверлильный станок своими руками из того что было⁠⁠

Приветствую всех. Потихоньку познаю столярное дело. Как начинал, описывал в предыдущих постах. Даже несколько заказов на стулья появилось, чему несказанно рад. Но сегодня не об этом. Т.к. объем увеличился, начал думать об облегчении некоторых действий. Решил сделать сверлильный станок, потому как на сотом отверстии рука начинает отваливать, да и идеальные 90 градусов не получает. А с таким устройством будет гораздо все проще.  Да и может кому пригодится. Ничего сложного и материалы доступные, а вообще делал из того что было))

А было немного фанеры 10ки, оставшиеся неиспользованные напрявляйки от ящика, какая то древняя пружина, даже не знаю от чего, и соответственно обрезки бруса.  Насмотревшись ютуба начал думать над конструкцией.  Решил придумывать на ходу. Как говорится главное начать.

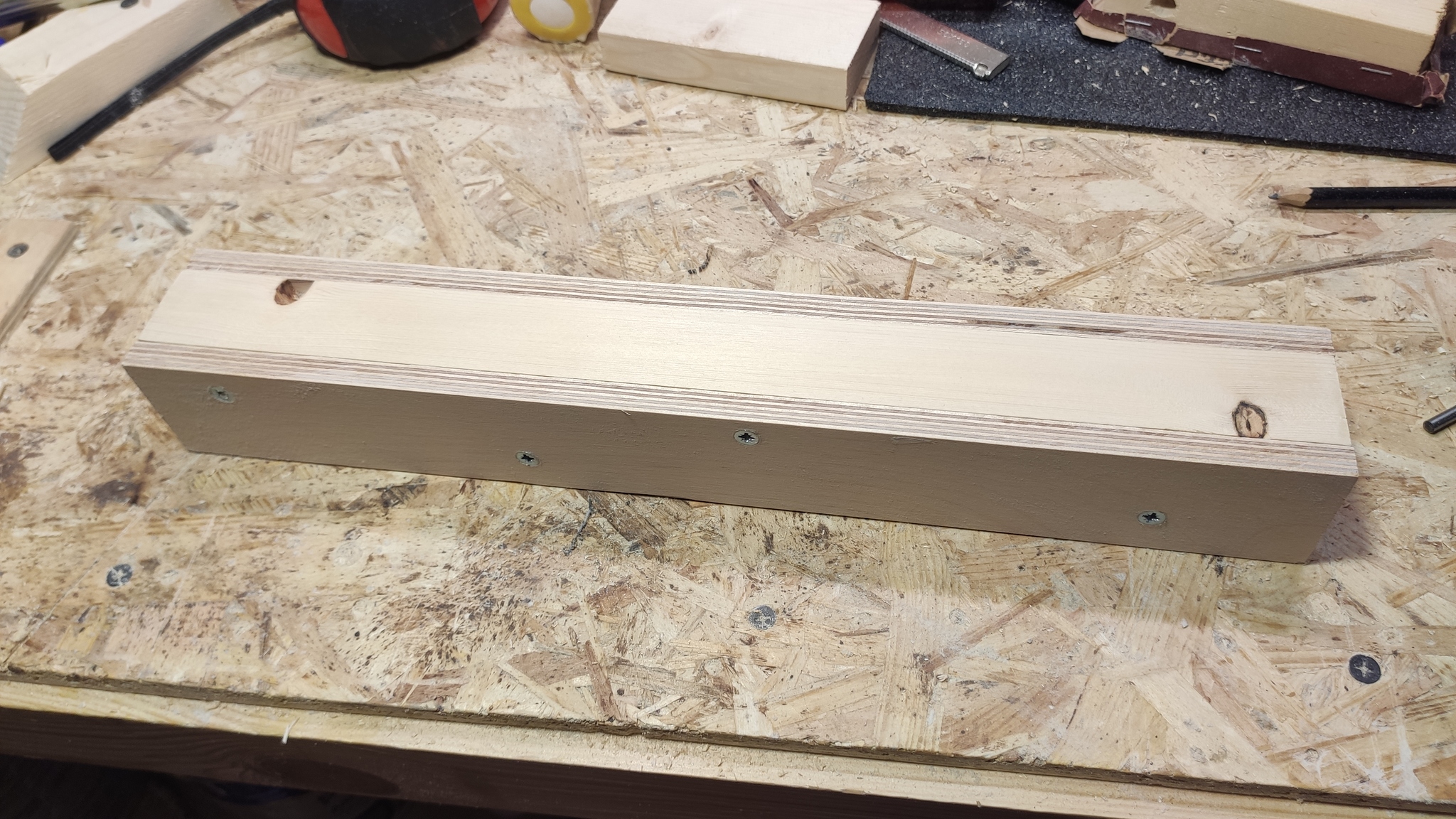

Начал с центральной части, которая должна двигаться. По идее можно все из фанеры сделать. взять 20ку и не париться, а если есть циркулярка то процесс упрощается в разы. У меня же только ручной инструмент. Но что имеем. Так что, для утолщения я использовал брус, но можно без него.  Взял охапку дров и сделал из этого бутерброд. Брус если что 40*30.

Далее взял напрявляйки (350мм длинной) и закрепил на этом бутерброде.

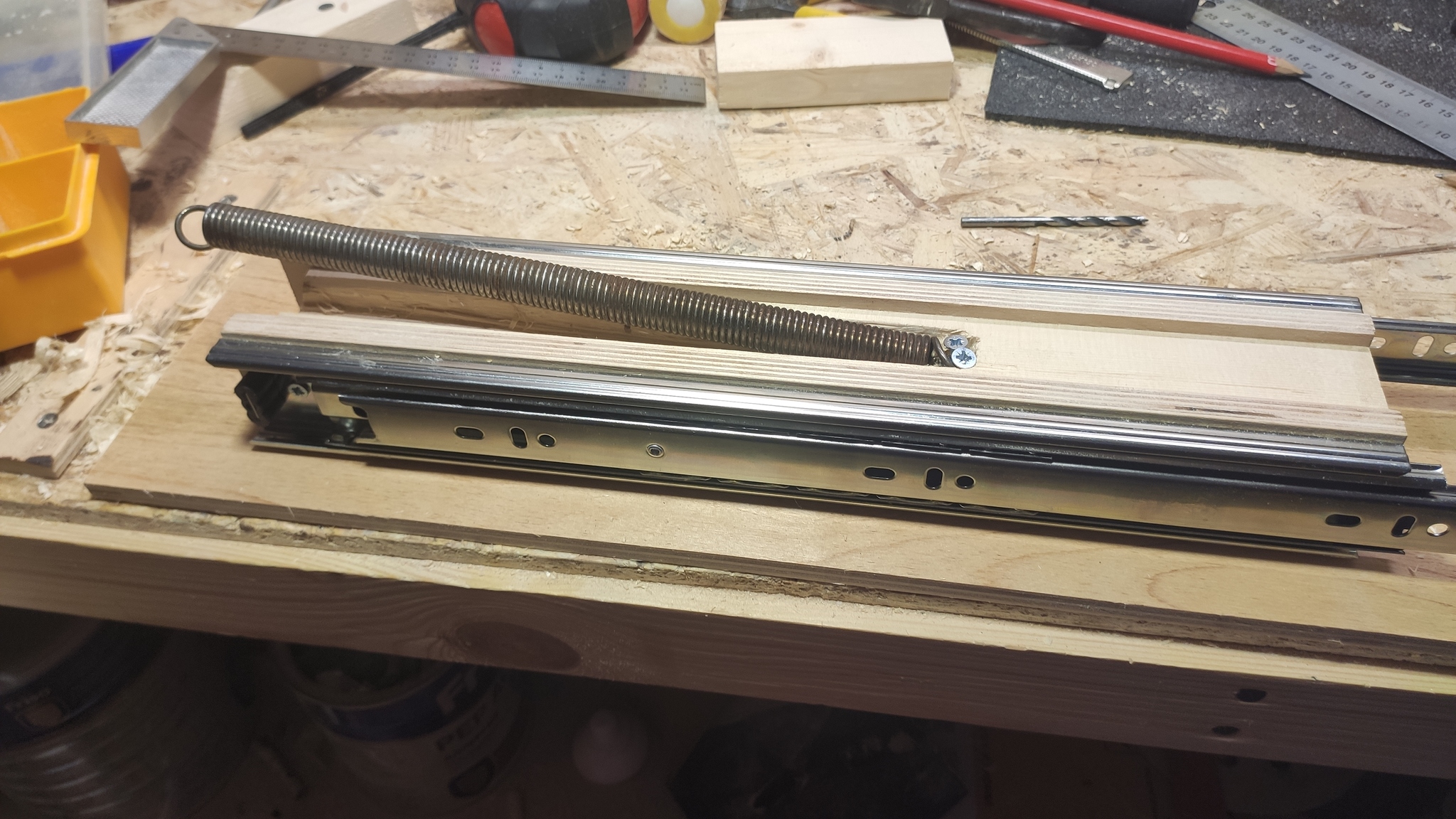

Основа готова. И тут у меня опять ступор. Нужно же что бы это все дело само поднималось, соответственно нужна пружина, а куда и как её закрепить, это вопрос. Пораскинув мозгами, придумал ее сделать скрытой, ну почти)) Сделал небольшую канавку и закрепил пружину там. Как и куда она потом крепиться будет ещё не представлял, но чем то чувствовал, что именно так нужно.

Вот теперь центр готов. Нужно делать стойки, на чем все это дело двигаться будет. Опять делал бутерброды из фанеры и бруса, но тут брус 50*50мм для большей устойчивости.

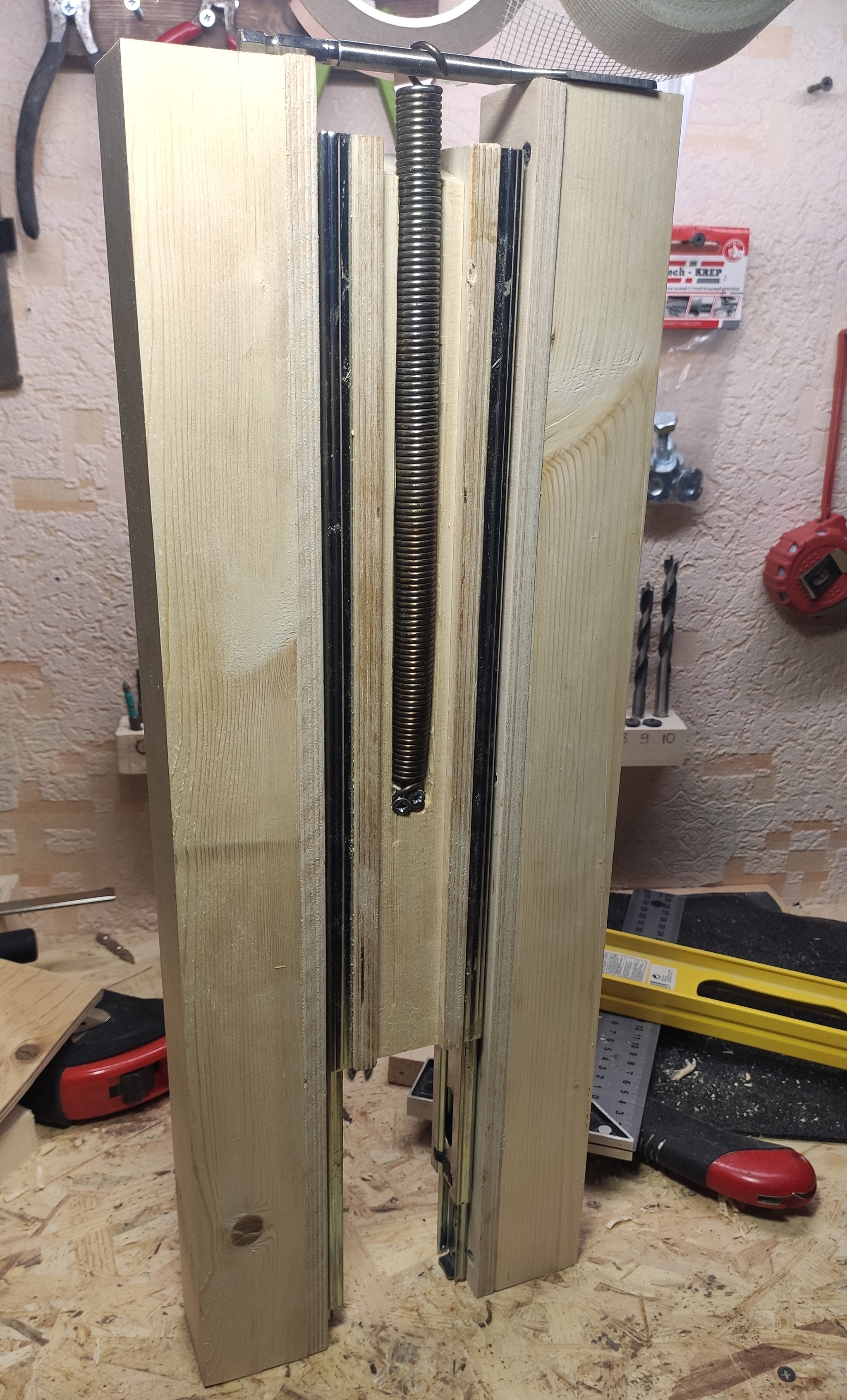

Закрепил направляющие  и понял где нужно будет крепить пружину. Все проверил, механизм имеет право на жизнь и даже все работает))

Далее отрезал по размера этого устройства заднюю стенку из фанеры и  закрепил. Получилось достаточно жесткая конструкция. Начал думать как закрепить дрель в этом устройстве. Отпилил из фанеры переднюю панель. Ширину взял всего устройства 190мм, а высоту по центральной части т.е. 350мм. Держатель дрели делал из склейки фанеры, т.е. 20мм.

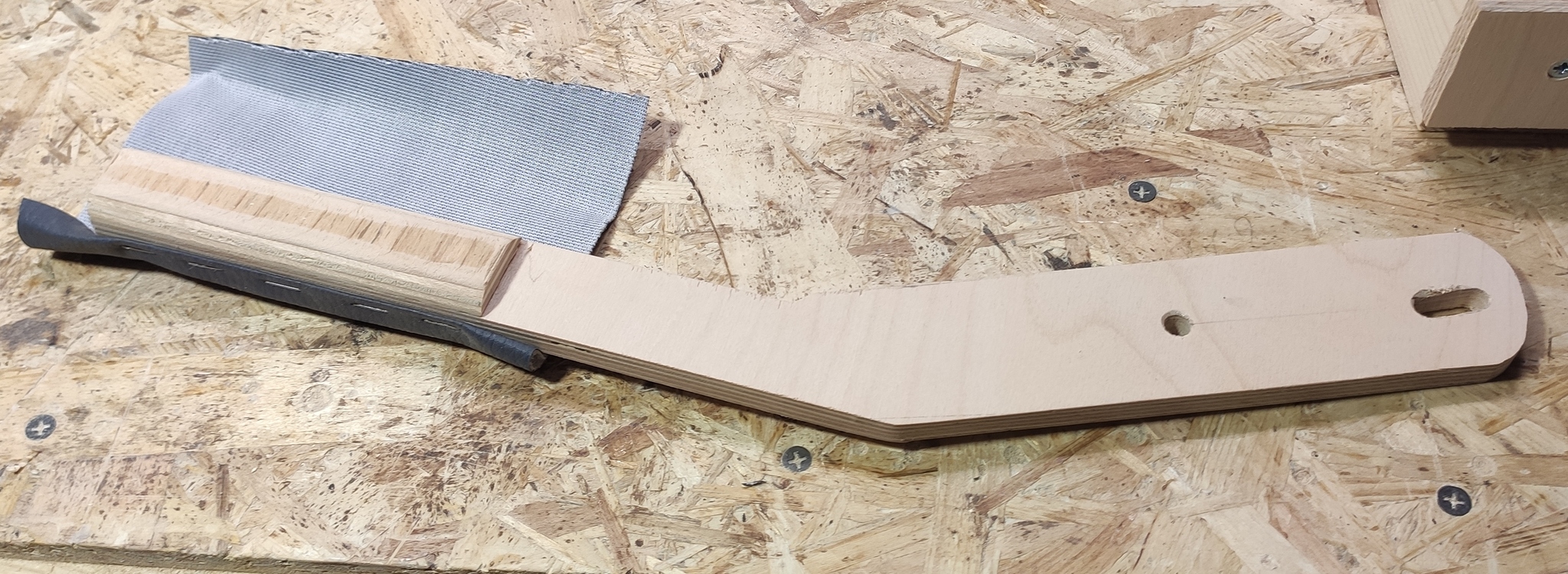

Все закрепил. Получилось довольно таки не плохо, но что бы все это работало с комфортом нужна ручка. Опять же фанера, и немного кожи молодого дерматина, оставшиеся с другого проекта.  Форму накидал на глаз.

Далее собрал подставку из двух брусков 50*50 и фанеры сверху. Получилось как то так. Но все работает, и уже не раз выручало.

во все конструкции допустил одну ошибку. Нужно было получше продумать как будет фиксироваться дрель. Мне пришлось ее зафиксировать саморезами. Но мне дрель не жалко было. Она два года валялась как не рабочая, но когда задумал это станок, решил сделать её ревизию. Оказалось что просто тупит кнопка, и на малых оборотах просто не срабатывает. А работать ей вручную не удобно, тяжелая. Да и шуруповерт мастхев.
В общем вот такое устройство. Спасибо что дочитали до конца. Надеюсь кому пригодится. Буду рад ответить на вопросы в комментариях.
