Здравствуйте,
телик Samsung UE55K6550AU
Материнка BN-41-02534
на пульт не реагирует,с кнопки запускается.
Собственно особенно на помощь не надеюсь,
но хоть ткните в каком направлении на плате смотреть?
Или посоветуйте нужную книгу прочесть по ремонту ЖК телевизоров.
Может схема на данного самца имеется?
Кусочек схемы я отрисовал,
но когда уперся в адресный фотоприемник на линии I2C,
тут я понял,
что нужно повышать квалификацию.
Камрады, всех благодарю за участие!
Нашел!!!

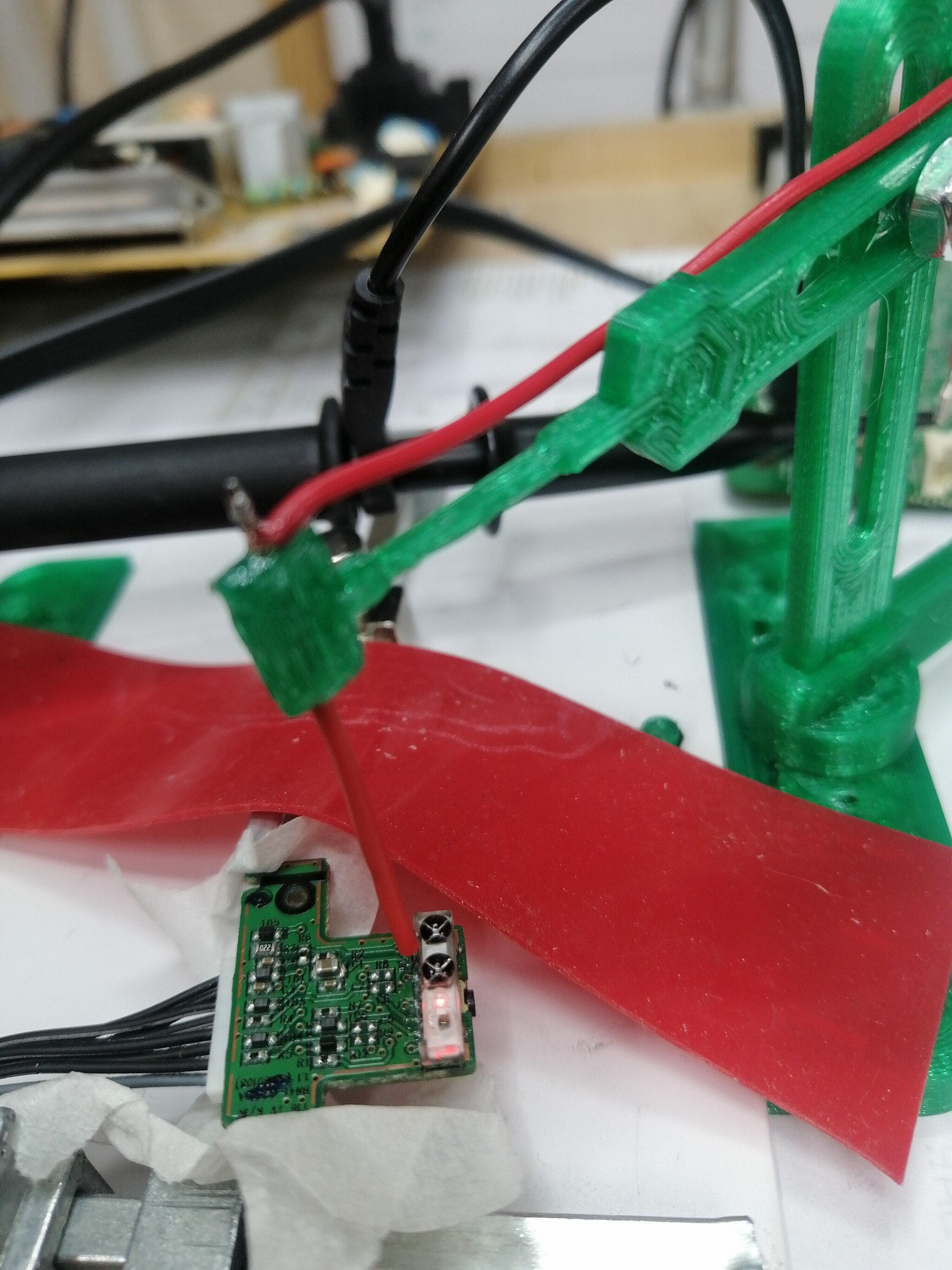

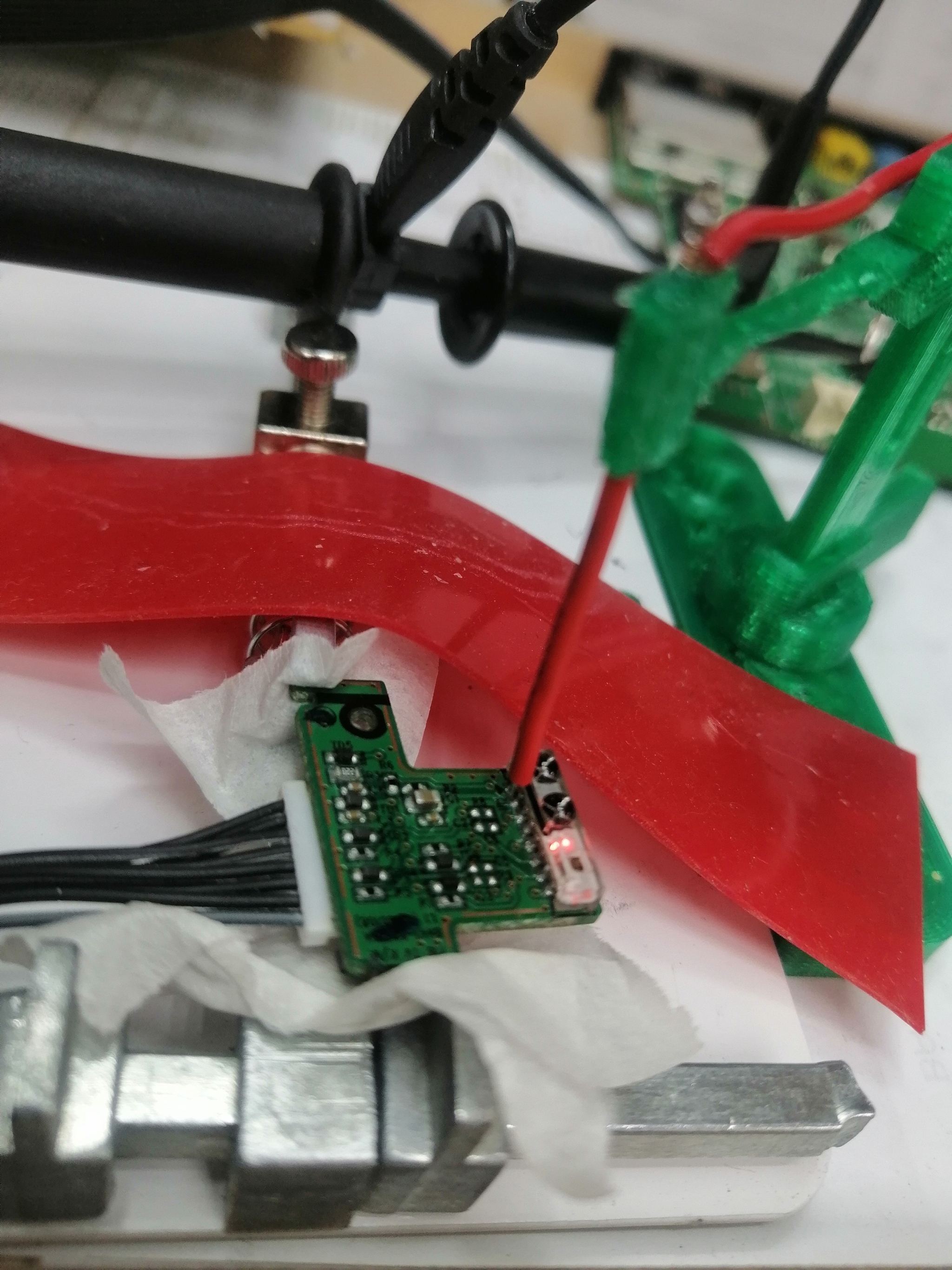

Вот та - ИК-двухглазая сволочь, со светодиодом и адресом по шине I2C -
вышла из строя.
Весь сегодняшний день ,
провел в нечеловеческих экспериментах над ИК-датчиками.
Из неприкосновенных запасов,
были извлечены 4 ик датчика от спутниковых приемников триколор,
один из датчиков и ушел в эксперименты.
Опыты показали,
что двухглазый светодиод,
не "роняет" 3.3Вольта на землю,
от слова совсем.
В свою очередь,
Приколхозненый ИК-датчик,
показал красивую ослограмму сигналов пульта.
Теперь дело за малым,
найти и купить такой же элемент,
или всю платку на радиоразборках.
Если это тот телек, который с изогнутым экраном, то может быть не аппаратная проблема. Я ковырял телевизор, в котором чувак просто в меню что-тонатыкал, или по HDMI не ту команду послал. Причем, хозяин телевизора был грамотнее меня в плане общения с такими телевизорами. Т.е. тыкал с определенной целью, но что-то пошло не так. На тот момент инфы было совсем мало. Заменили майн. Согласен, варварство.
Плату отключить от шлейфа и без фотоприемника посмотреть линии шлейфа, так-же запитать плату от блока питания 3,3в НЕ телевизора и посмотреть выход у фотоприемника.
В любом случае рабочий фотоприемник должен выдавать импульсы (меандр).

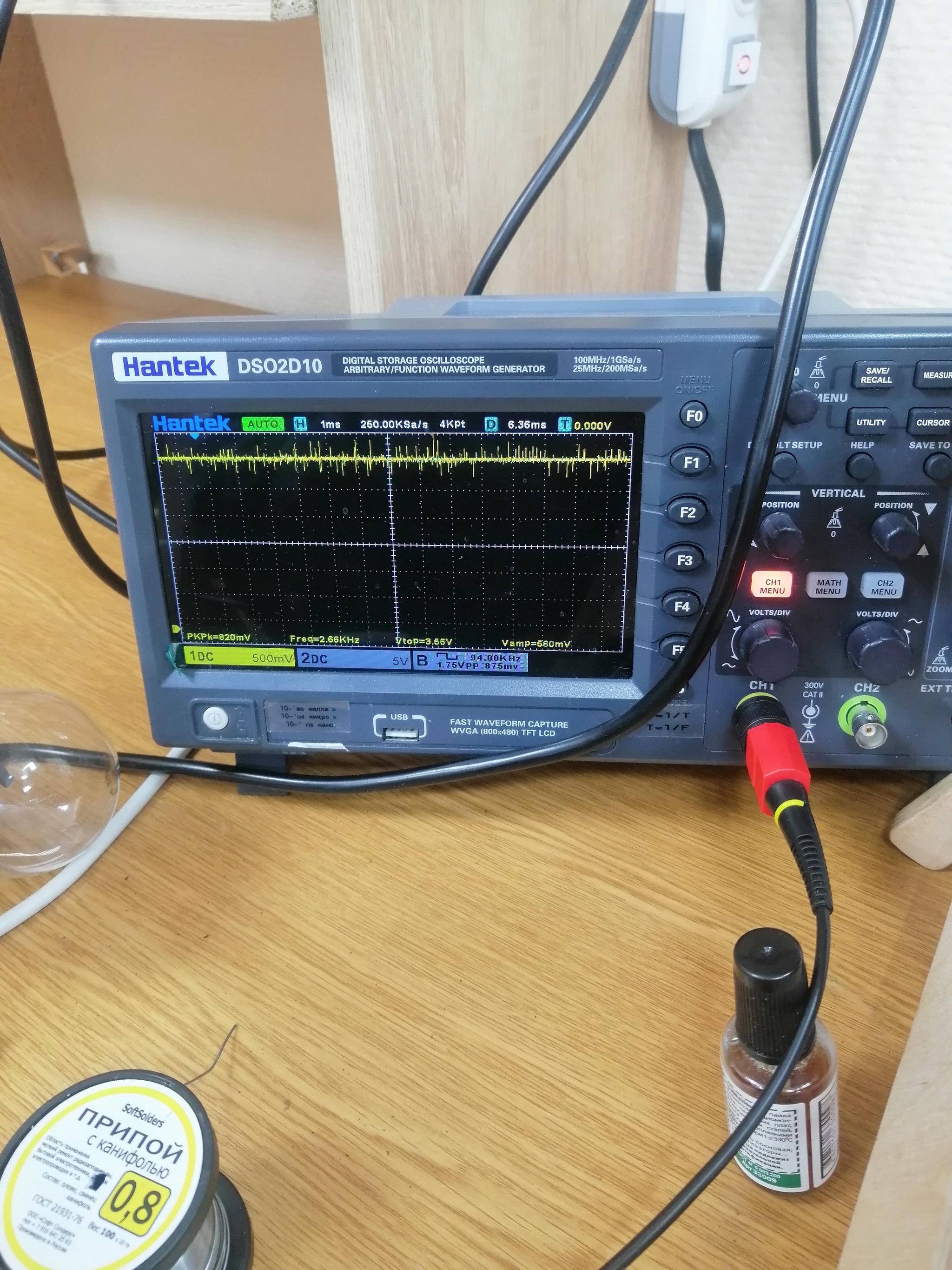

Пульсации большие, 0.5в на 3.3в
понял,этот вариант испробую в четверг.
А что за фотодатчик в нем стоит?
Или туда в принципе любой можно "приколхозить"?
Я просто ранее таких не встречал,
хотя, я и теликов то немного ремонтил,
возможно это норма для них,
такие двухглазые ИК датчики.
благодарю.
Пульт не роняли? На телефоне ИК порта нет ни у кого? Поставить прогу пульта и проверить. Взять пульт погонять у кого нибудь.
В целом,
точной картины у меня нет.
Поищу пульт тогда,
но он то команды выдает,
это я на ослографе видел,
к тому же в камеру телефона отчетливо наблюдалось
зажигание огонька светодиода пульта.
Включить телевизор, встать на выход фотоприемника осциллографом, потыкать на пульту кнопки в фотоприемник, посмотреть что на выходе фотоприемника.
Какой именно предохранитель?
Так то блок заводится,
кнопкой включается.
Питание чистенькое,
ослографом пробежался по выводам - ничего не шумит.
Да, через камеру телефона видно,
огонёк светодиода моргает.
ослика подкидывал на светодиод пульта,
видны пачки импульсов.
Какой именно предохранитель?
Так то телик заводится,
кнопкой включается.
Питание чистенькое,
ослографом пробежался по выводам - ничего не шумит.
Вот что заметил.

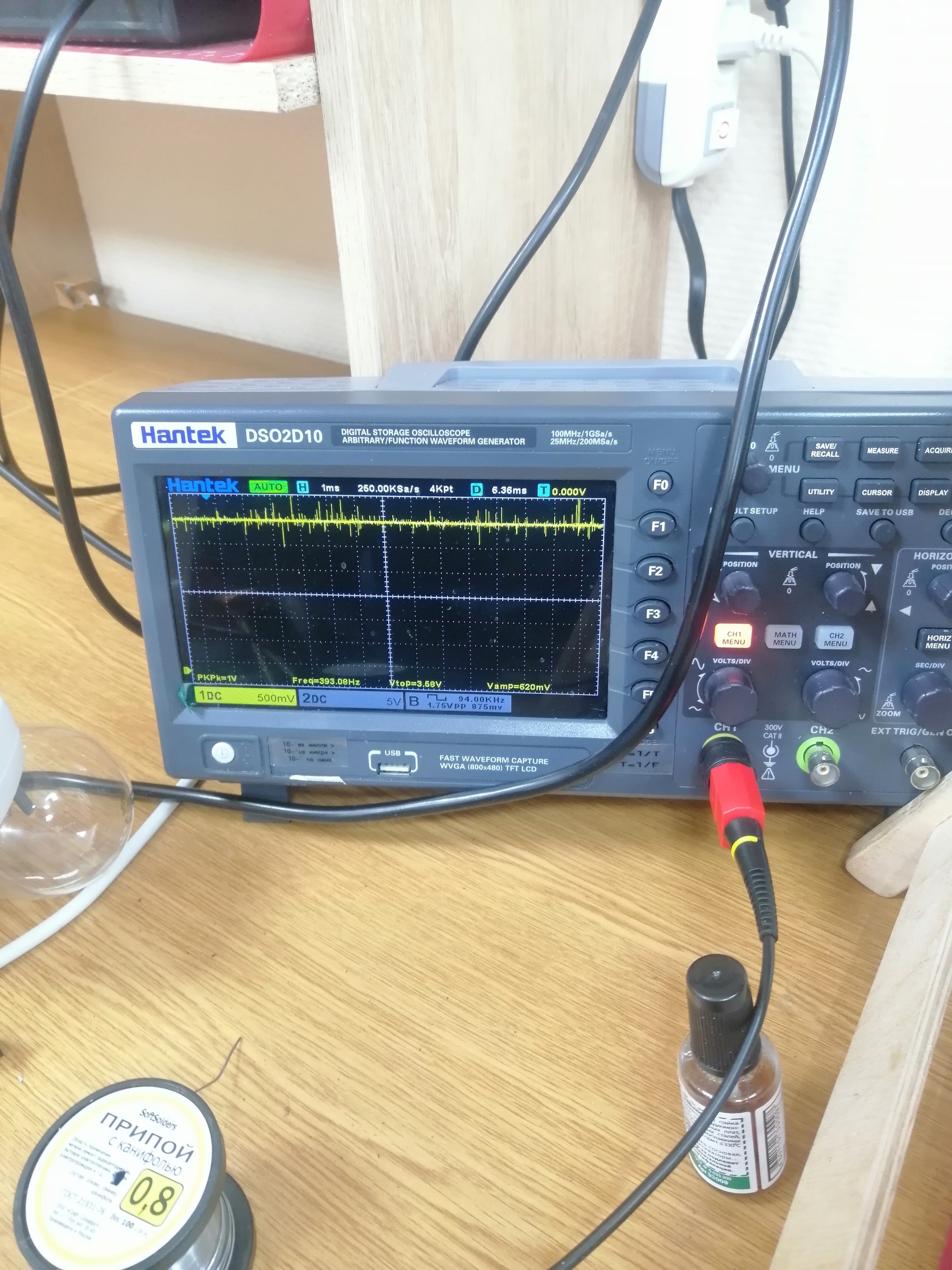

те пульсации на питании и выводе ИК датчика
появляются в первые 2-3 минуты после включения.
Встал осликом на SDA линию( пока не подключал SCL вторым щупом).
Так вот ,
эти 2-3 минуты после включения,
видно , что какая то жизнь там теплится на SDA
и помехи в это время.
После 2-3х минут,линия SDA затухает
а на питании и выводе фотодатчика
помехи пропадают.
