Ремонт оптико-акустического светильника СА-18. В подробностях⁠⁠

Небольшой пост о ремонте двух идентичных устройств, но в разных корпусах и с разными печатными платами, которые попали ко мне в ручки.

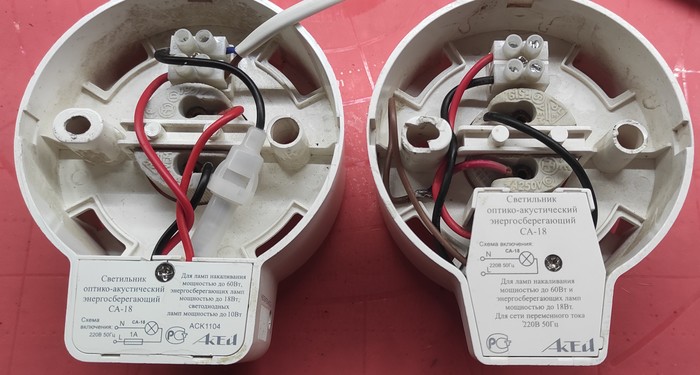

Вашему вниманию представлен"ы": Светильник оптико-акустический энергосберегающий СА-18 от фирмы Актей. Целесообразность ремонта данного устройства опустим, пост не об этом.

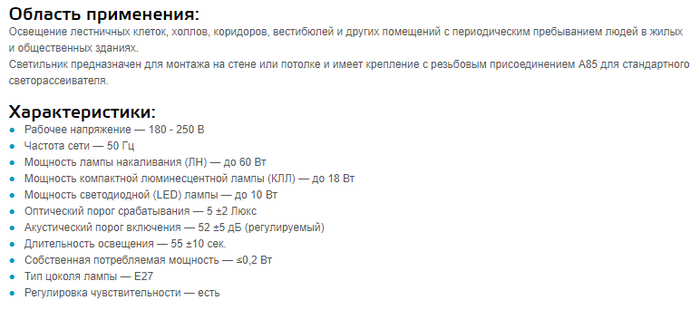

Прибор предназначен для включения "Лампа накаливания/Компактная люминесцентная лампа/Светодиодная лампа" в темное время суток по хлопку. В приборе установлен микрофон с регулированием чувствительности "хлопка" и датчик освещенности (который не дает включать лампу в освещенном месте).

Сгорают они по причине выхода из строя Лампы, если точнее то при включении нить накаливания сгорает и коммутирующий элемент разрывает. Прочитать его маркировку невозможно. С этого момента и начинаются ошибки.

В интернете на этот прибор преобладают схемы с использованием тиристора в качестве управляющего элемента, что в корне не верно.

По началу хотелось перерисовать схему с платы, но лень меня одолела и я начала долго и упорно гуглить "правильную" схему. Как итог, на чипмейкере человек с ником dimmich выложил схему, которая представлена ниже.

Почему Тиристор не будет работать в этой схеме? - Затворный резистор в 30к не обеспечит необходимый ток для открытия тиристора и тиристор в этой схеме не сможет закрыться, так как нет перехода через "0" (и иные условия для его полноценного закрытия).

Основным элементом, который выгорает является VT1. Если он успеет, то за собой утянет диодный мост. Стабилитрон Z1 - я ставила на напряжение 5,6; 6,2; 6,8 - на работу не влияет.

Ко мне платы пришли после "ремонта" с установленным тиристором и дополнительно напаянными элементами. Вид их такой:

С другой стороны:

Основная сложность возникла с поиском оригинального полевого транзистора, в наших краях таких не водится.
Немного погуглив и сравнив параметры, был приобретен вот такой монстрик 2SK3569.

На самом деле вариантов масса, но мне почему то понравился этот.

Графики.

После замены необходимых элементов, платы имеют вид. Первая наиболее пострадавшая.

Вторая сохранилась в лучшем виде.

У транзисторов были спилены верхушки в которых сделано крепежное отверстие, потому что они не помещались в коробочки.

Спасибо за внимание.

С Уважением Вероника NikoTeen4ik :)
