Ремонт Inno3d 1070  с подвохом⁠⁠

Приветы

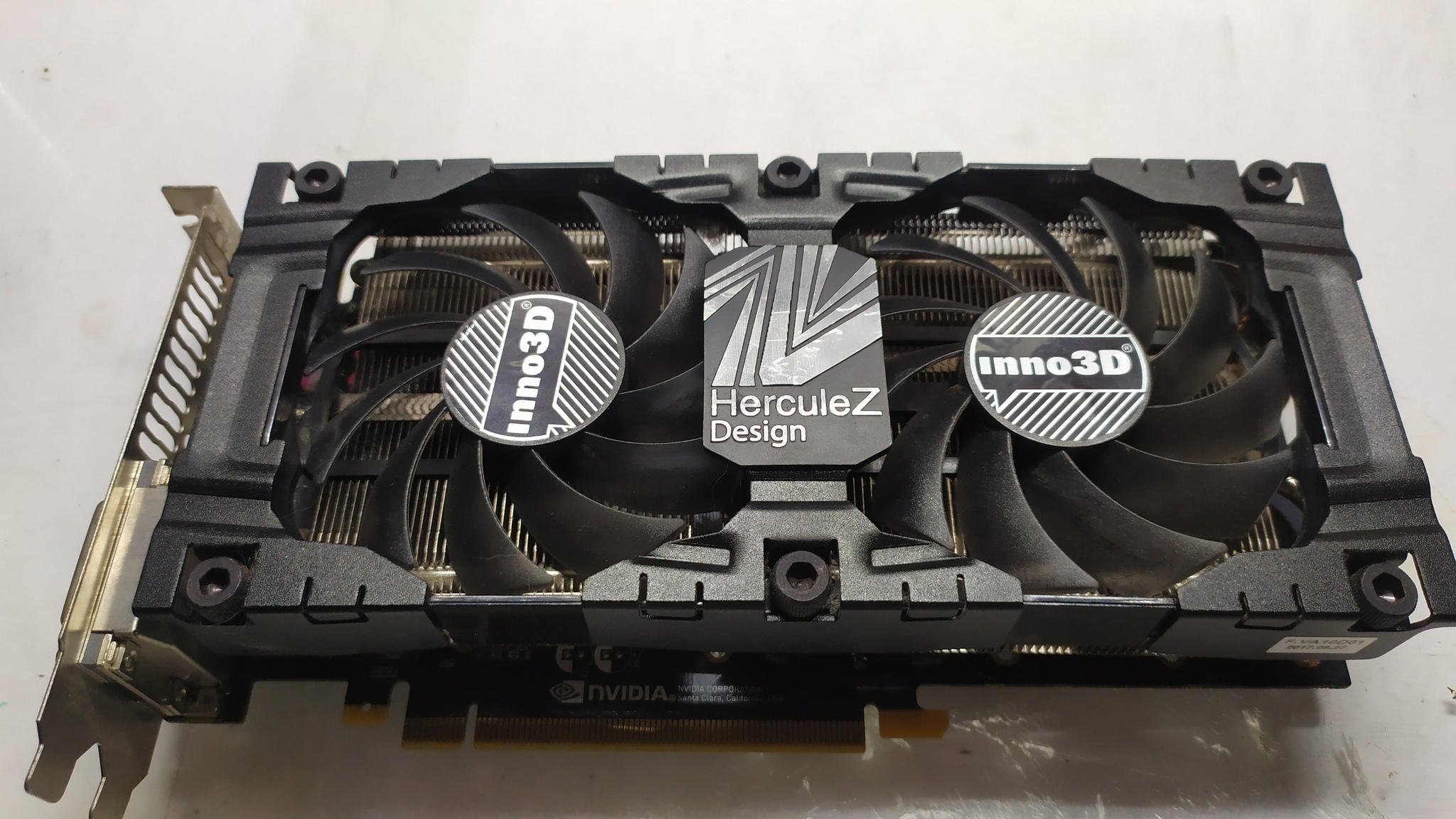

В начале недели привёз пикабушник сие чудо со словами вроде "мне дали посмотреть, но это не мой профиль похоже совсем", мол почистили и всё закончилось.

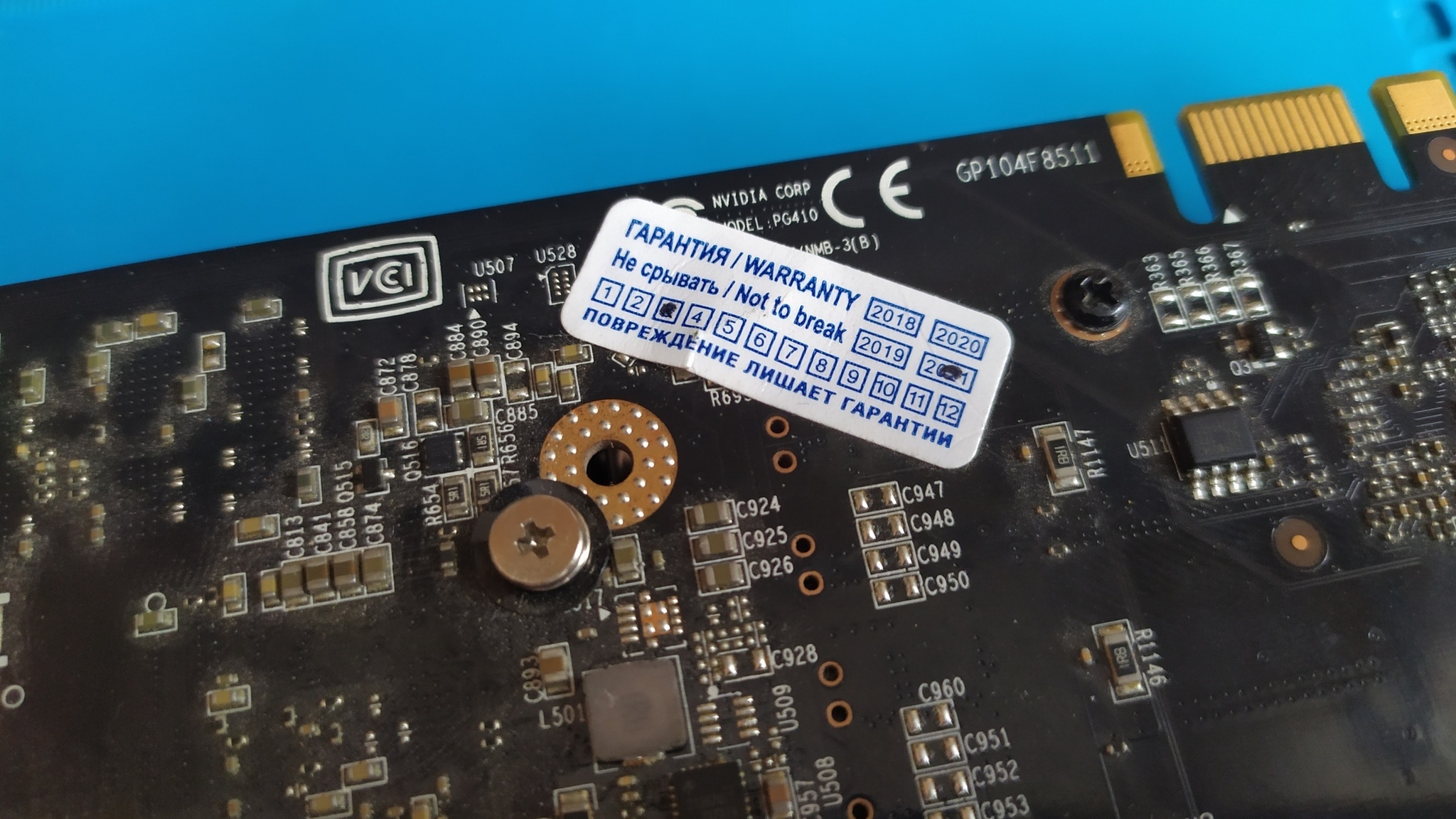

Так, что-то знакомое уже, опять пломба, такая же была в прошлом посте

Боюсь уже срывать даже

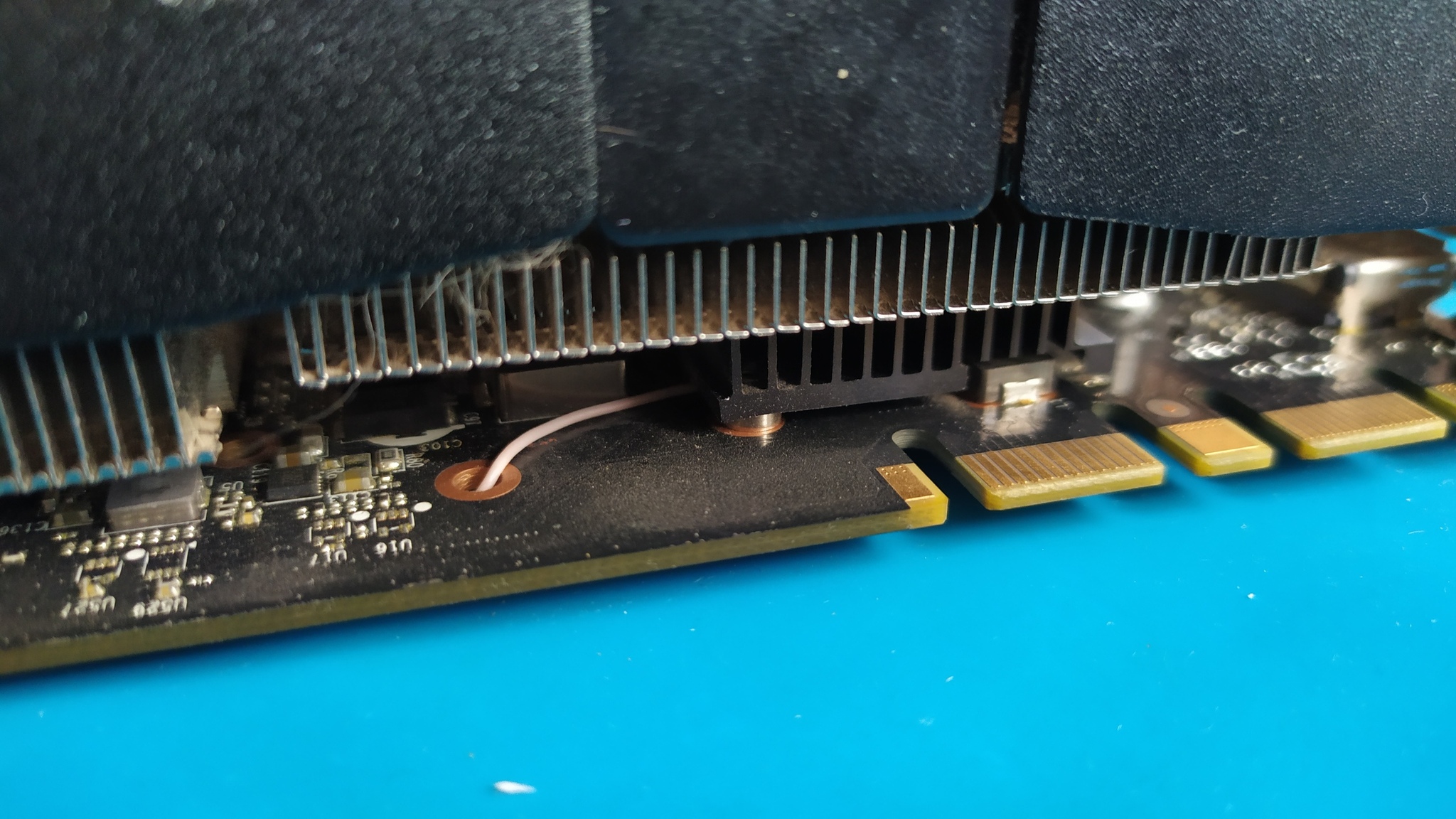

С боку карты виден чудесный проводок, который куда-то идёт

Разумеется не должно быть его тут

Ладно, сниму пломбу и погляжу на...

Хорошее решение, суровое даже

Что-то лак с дорожки рядом пропал, странно, ну ладно

Идёт этот провод на другую сторону вот сюды

Раз не работает даже так, то должна быть причина где-то

Например КЗ по питанию

Виновник оказался совсем рядом

Вот этот негодяй

Пока поменяю дохлое и закрашу дорожку лаком

Ну и проводок выброшу попутно

А теперь самое интересное - подвох

В паре мест плата вздулась, походу что-то сгорело внутри уже

Это была заводская дорожка, вместо которой влепили проводок

Ничего не остаётся, как вскрывать плату и смотреть  в потроха оной

Нашлась дорожка, вернее угли от неё

Сгорела она почти от А до Я

Но восстановить удалось, попутно восстановить пришлось другие дорожки рядом

Думаю видно будет на фотке

После всего сделанного появились питания

Карточка ожила и теперь работает без куска провода, вернее с даже с несколькими, но там, где они и должны были быть

На этом ремонт всё
