Ремонт Asus 1060 с пропавшими элементами⁠⁠

Читателю привет!

На ремонте 1060, которая не работает после перевозки, или удара, или ещё каких-то непонятных действий, после которых с платы исчезло немало мелочи.

Сшиблено элементов с платы столько, что видно это было сразу. Фотки только нету, но по повреждениям дальше и так ясно должно быть.

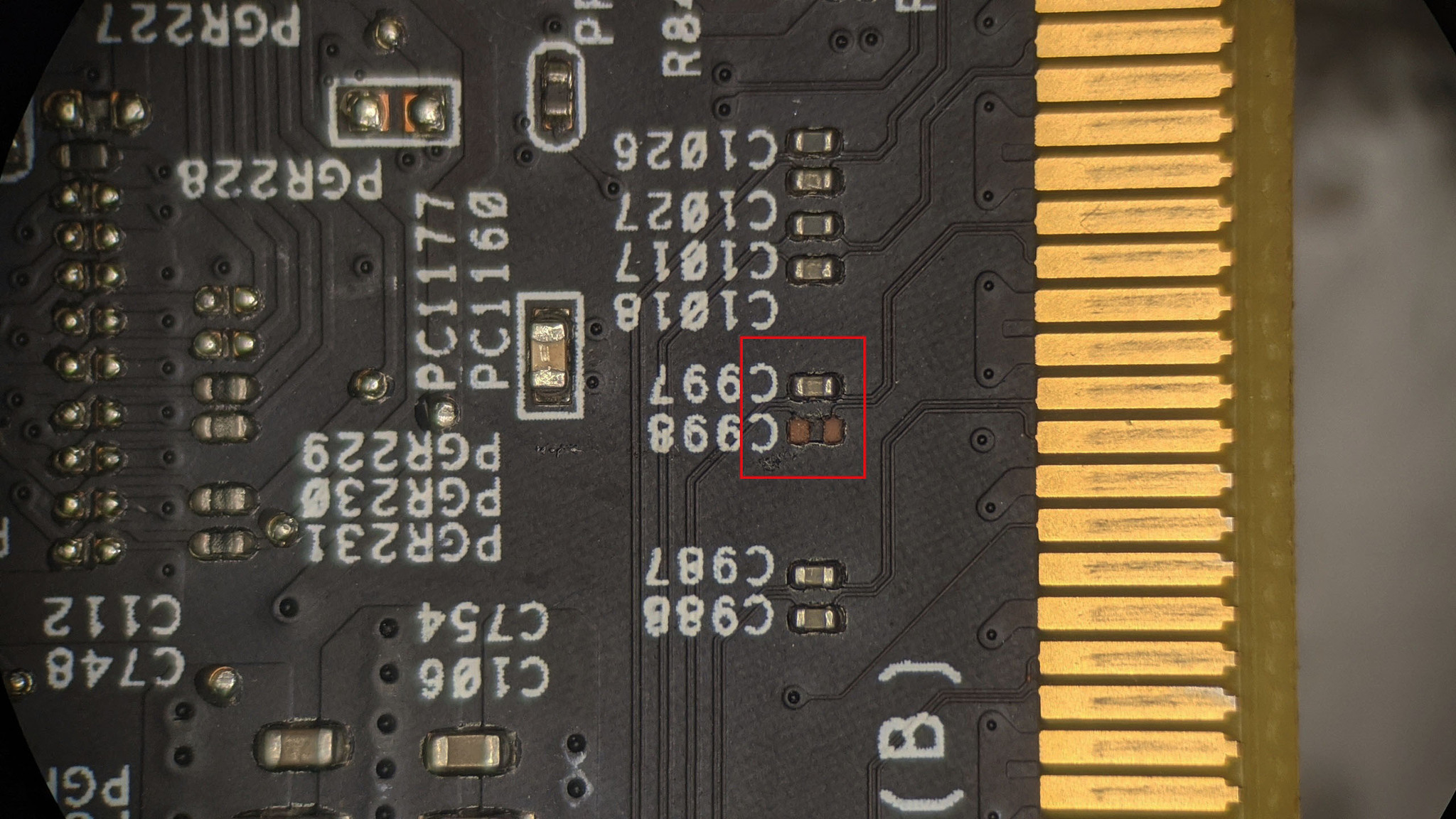

Начну от самого мелкого повреждения - сбитой ёмкости у слота

Поставлена на место

Теперь побольше повреждений

Покосившийся элемент поправлен, а сбитый кондёр установлен.

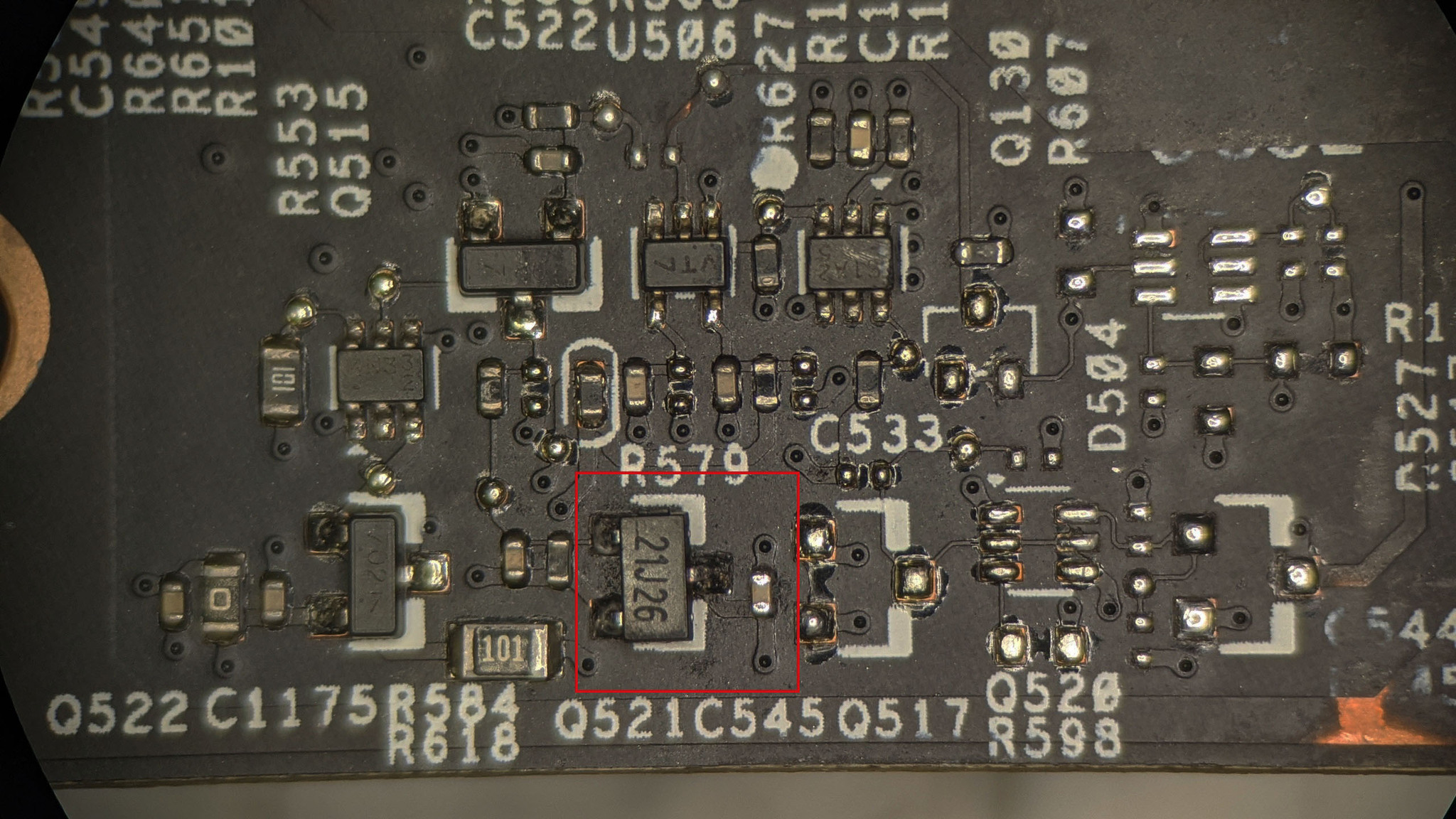

Ну и самый сильно побитый участок у мониторинга потребления карты

Тут словно отвёрткой проехали прям, подрало с местами под установки элементов даже

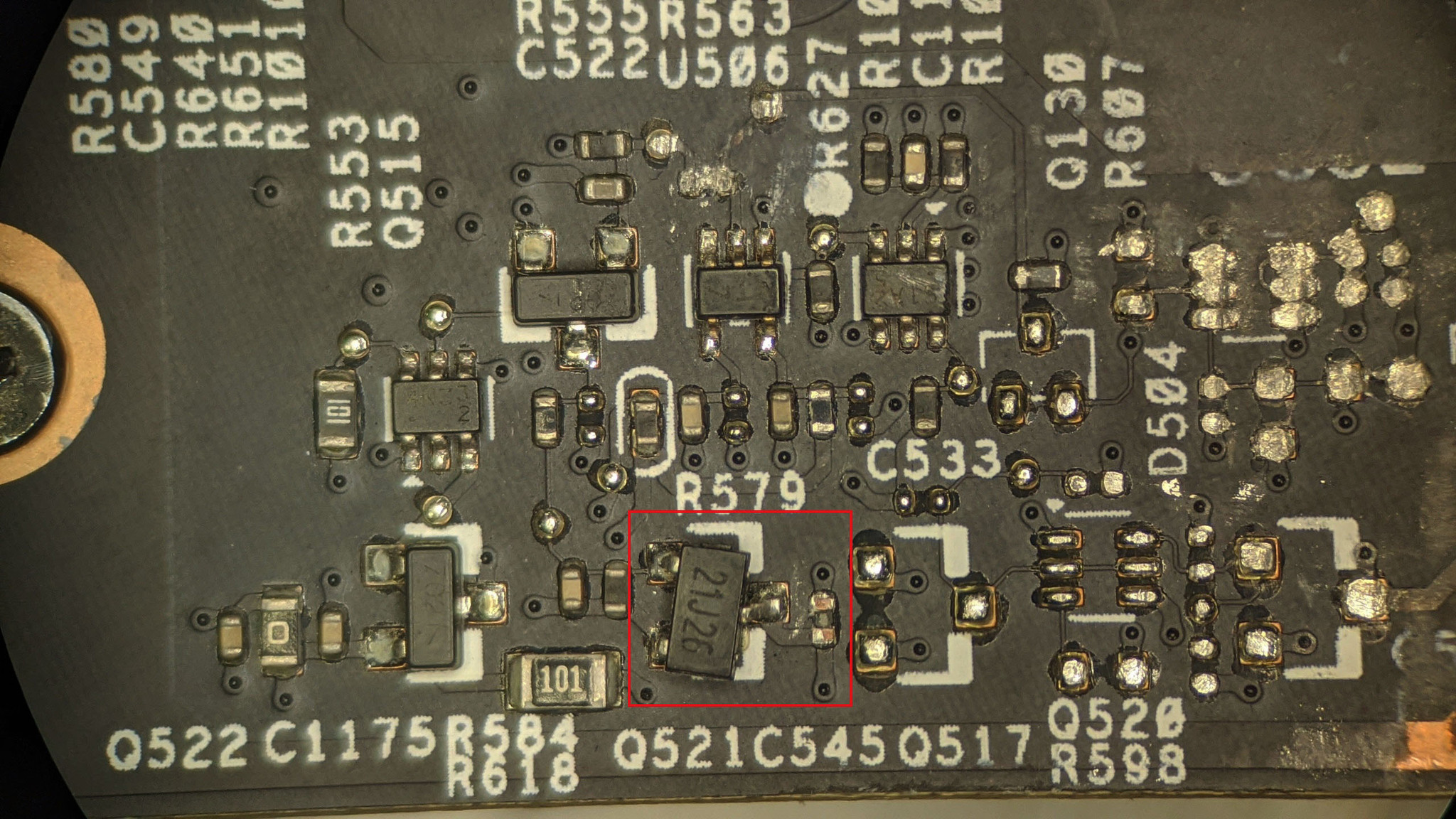

Колхозненько поставлю все эелементы на свои места с таким результатом

Из основных моментов важны были показания потребления карты в нагрузке и частоты

Проблем не увидел с этим, значит элементы все верно установлены

На это всё
