Разбор теплосчетчика
Сдох теплосчетчик. Поменял на новый, старый разобрал, интересно, как устроен. Делюсь разбором.
Описания под фотографиями.
Теплосчетчик Danfoss m–cal. Стоял на подачу тепла в квартиру. Датчик температуры подачи в нём самом вкручен, температуры обратки в обратку вкручивается.
Состоит из 2 блоков. Герметичный с крыльчаткой и электронный счетный.
Питается от несьемной батарейки. Заявлено аж 12 лет. Сломался он спустя 6 лет, батарейка в норме. Экранчик включается когда кнопку нажимаешь.

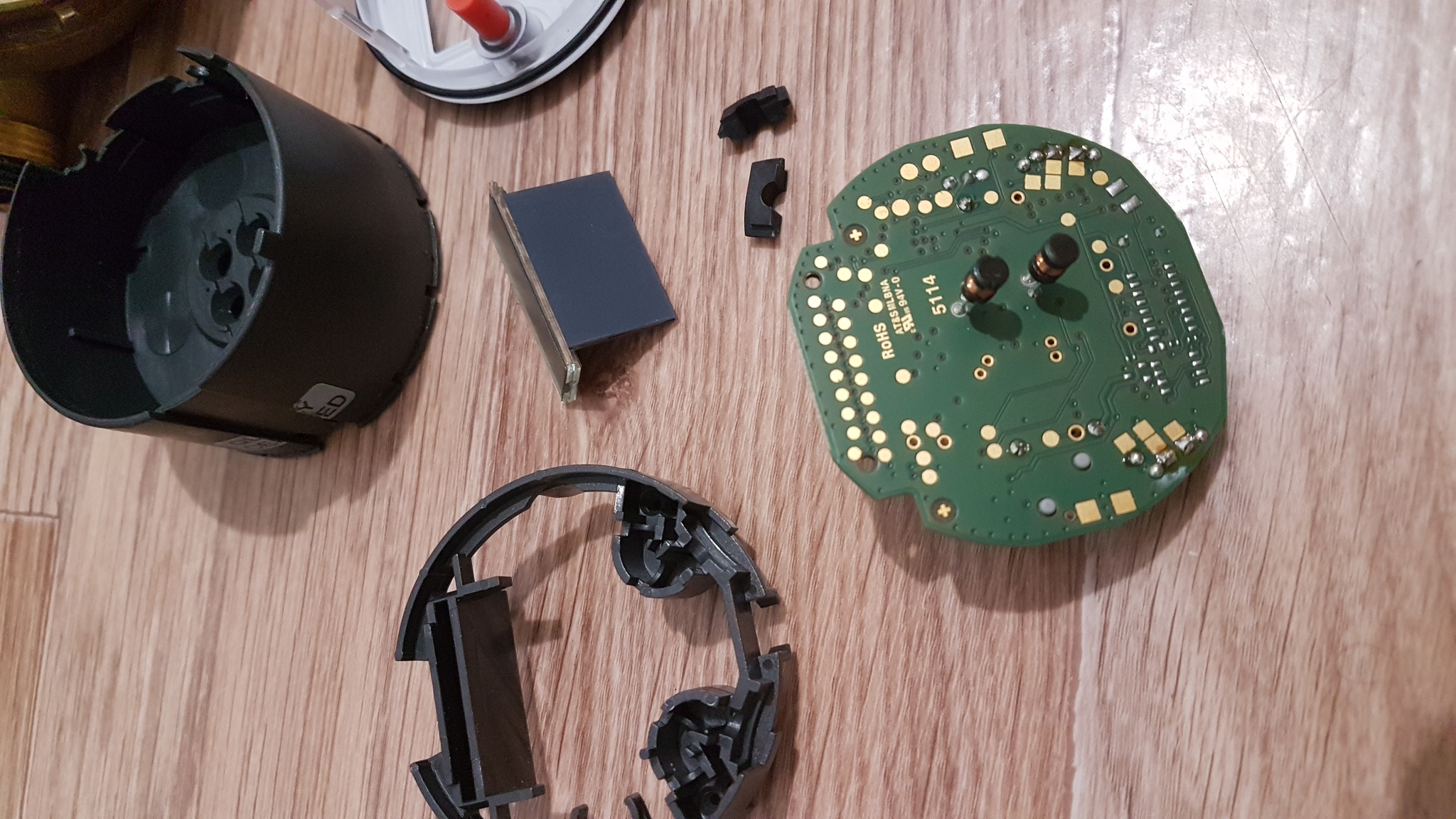

Две катушки с обратной стороны фиксируют прохождение крыльчатки с металлической или магнитной частью. Судя по тому, что счетчик перестал фиксировать расход, а крыльчатка крутилась - проблема либо в катушках, либо в контактах, либо часть должна быть магнитной и размагнитилась.
Очень экономичный контроллер. Половина элементов не распаяна, возможно для других модификаций.
Водяной блок с крыльчаткой и сеточкой.
Хитрые формы для направления потока.
Крыльчатка. Крутилась. Думал что заклинило её отложениями, но нет.
Но новый всё равно купил ультразвуковой. Спокойнее будет.
Импортные данфосы по батарейке рассчитаны на 10-16 лет, но стоят 10-13 тысяч. Плюс за этот срок надо 2 поверки пройти, по 3000.
Отечественные караты по батарейке рассчитаны на 5 лет, межповерочный 5 лет. Стоят 6400, но с дилером договорился на 4900. Каждую поверку заодно надо менять батарейку, суммарно 3000+1000.
Итого владение за год выходит 1100-1300 за любой счетчик и особого значения не имеет чей. Выбрал наш, так как если сломается, дешевле будет заменить. Выходит выгоднее, чем по нормативу, примерно за пару лет окупается.
