Радиокружок: [2] Диапазоны и частотный план⁠⁠

Сначала - немного официальной информации, в максимально сжатом изложении. За подробностями желающие могут обратиться к официальным документам, размещаемым на сайтах соответствующих организаций.

Работа радиолюбителей в эфире разрешается, вообще говоря, не всяким видом модуляции и не на любой частоте. Основные правила использования радиочастот устанавливает Международный союз электросвязи (МСЭ, ITU), уполномоченный на то Организацией Объединенных Наций (ООН, UN). На основании этих правил выпускаются рекомендации Международного союза радиолюбителей (IARU). Территория всего мира делится на несколько регионов, частотные планы которых могут различаться. Россия традиционно относится к Региону 1.Слушая эфир, сигналы радиолюбительских станций можно найти на частотах, определяемых именно рекомендациями IARU.

С учетом правил ITU и рекомендаций IARU законодательное регулирование выделения частот радиолюбительской службе осуществляет Главный Радиочастотный Центр (ГРЧЦ). На территории Российской Федерации запрещается использование радиолюбителями (имеющими соответствующие лицензии и передающую аппаратуру) частот и модуляций, не указанных в решениях ГРЧЦ.

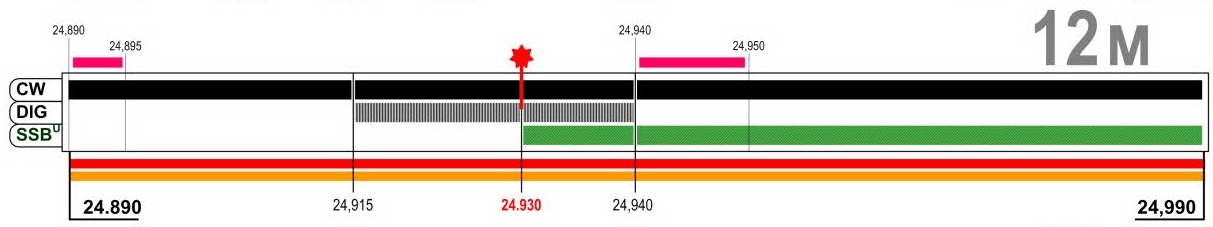

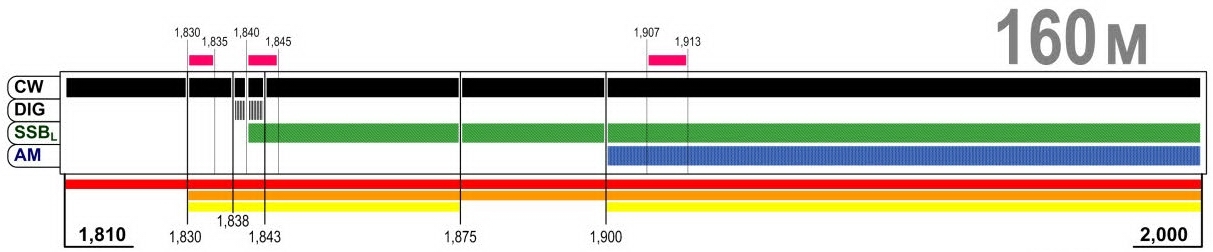

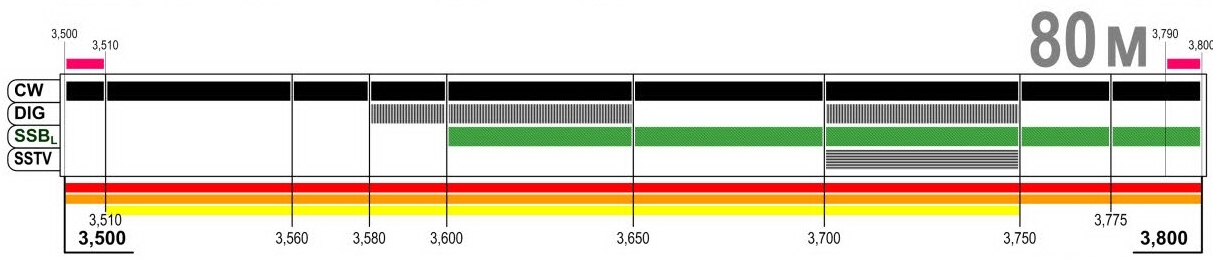

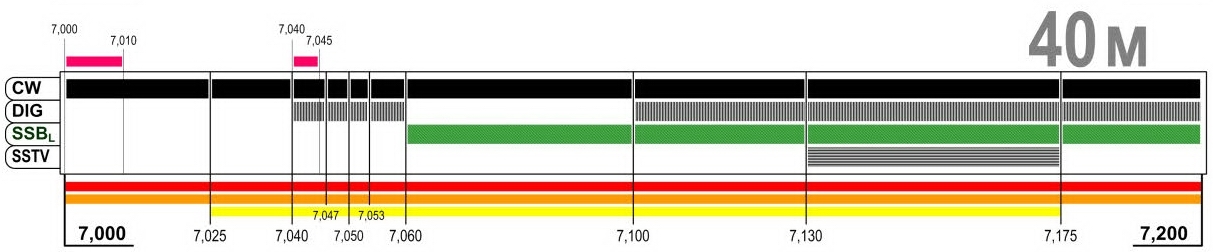

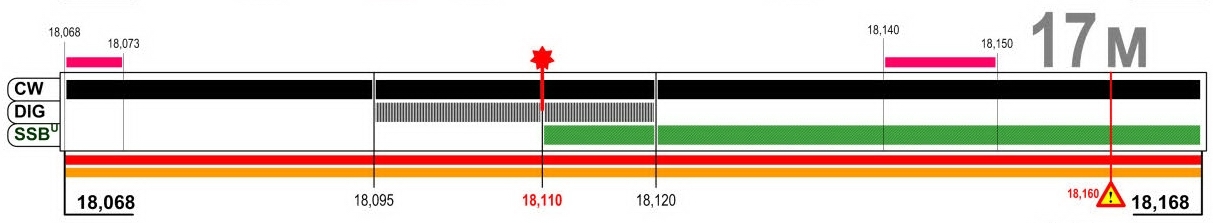

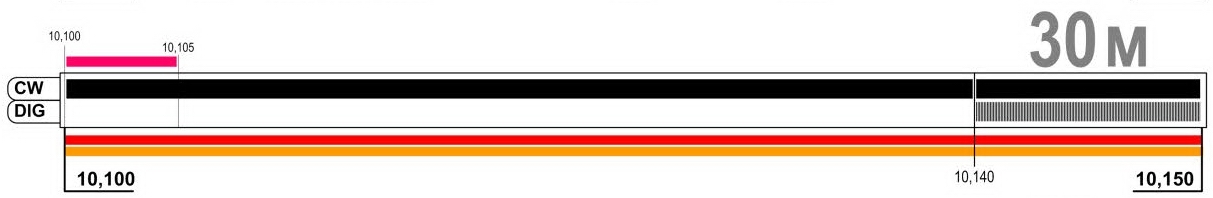

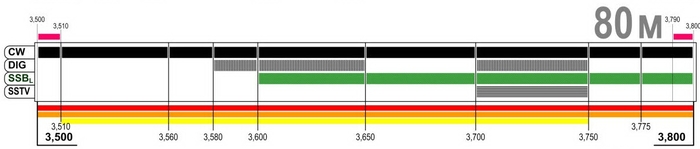

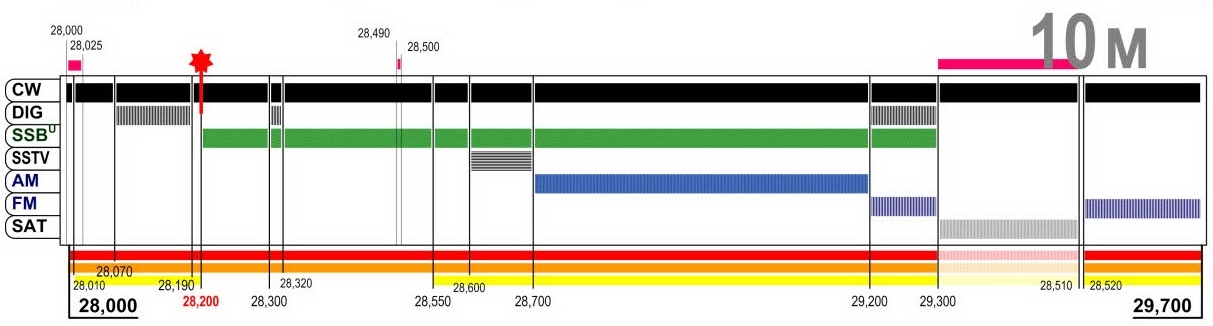

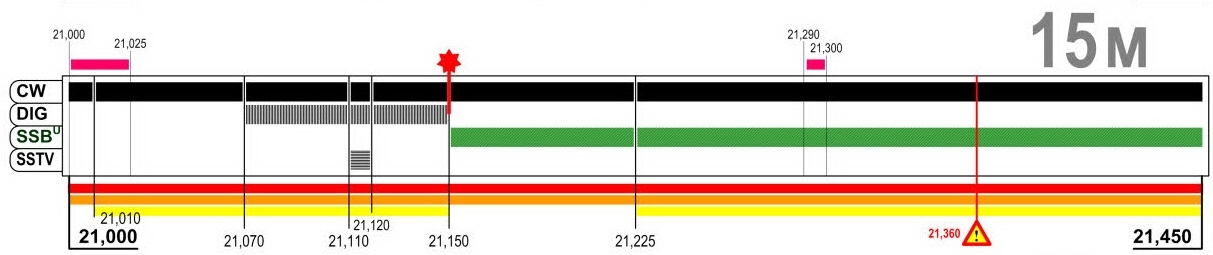

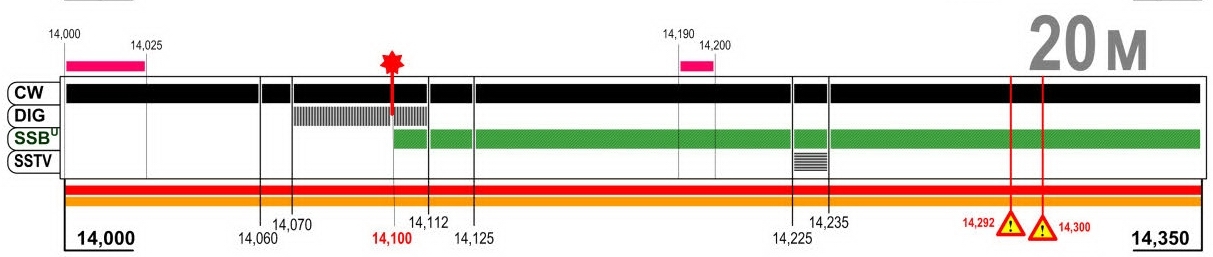

В документах частотные планы описываются таблицами, разбираться в содержании которых - отдельная непростая задача. Для практических целей удобнее использовать графическое представление таких планов. Для удобства планы разбиты по диапазонам (здесь - только КВ-диапазоны, используемые в России). Частоты на планах указаны в мегагерцах (MHz). Допустимые частотные участки для заданных видов модуляции выделены цветными полосками. Звездочками (сверху) отмечены частоты, выделенные для радиомаяков. Знаком "внимание" (снизу) отмечены частоты, используемые для радиообмена аварийных служб.

Обратите внимание - передача телеграфом (CW) разрешена практически на любой частоте любого радиолюбительского диапазона. А вот передача телефоном (AM, FM, SSB) допускается только в пределах специально отведенных для этого интервалах частот. Для цифровых видов модуляции выделенные участки еще меньше, чем для аналоговых.

Теперь вы знаете, на какие частоты нужно настраивать приемник, чтобы точно "поймать" сигналы радиолюбительских станций - и не просто "поймать", но услышать, разобрать и понять!

Для любителей наблюдения работы вещательных радиостанций полезным будет узнать границы диапазонов, согласованные на уровне Международного союза электросвязи (частота в килогерцах, kHz):

Длинные волны (ДВ, LW): 144 - 415

Средние волны (СВ, MW): 520 - 1602

Короткие волны (КВ, SW): 2300 - 2495 (120m), 3200 - 3400 (90m), 3900 - 4000 (75m), 4750 - 5060 (60m), 5900 - 6200 (49m), 7100 - 7450 (41m), 9500 - 9900 (31m), 11600 - 12100 (25m), 13570 - 13870 (22m), 15100 - 15800 (19m), 17480 - 17900 (16m), 18900 - 19020 (15m), 21450 - 21850 (13m), 25600 - 26100 (11m)

Домашнее задание:

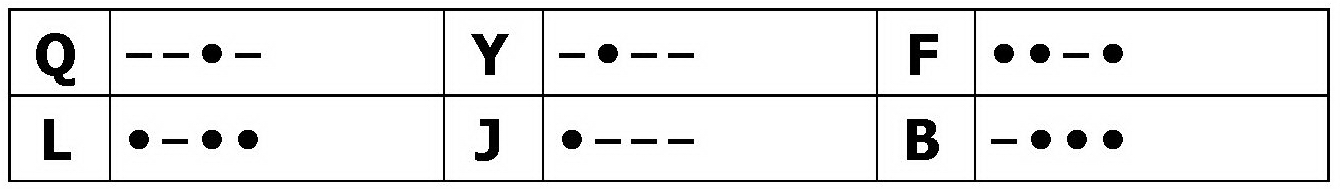

постепенно учим телеграфную азбуку.привыкая к тому, как эти знаки могут "звучать" в эфире. Начинаем вот с этих, приучайте себя безошибочно определять различия в звучании:
