Радиодетали в разрезе. Удивительное зрелище [Часть 3]
UPD:
Ссылка на бумажную книгу
Сверхскоростной USB-кабель в разрезе
Магнитный зуммер в разрезе

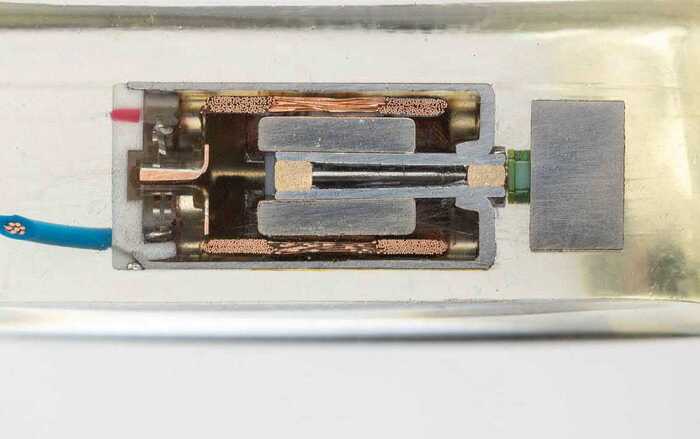

Моторчик 'вибратора' в телефонах.

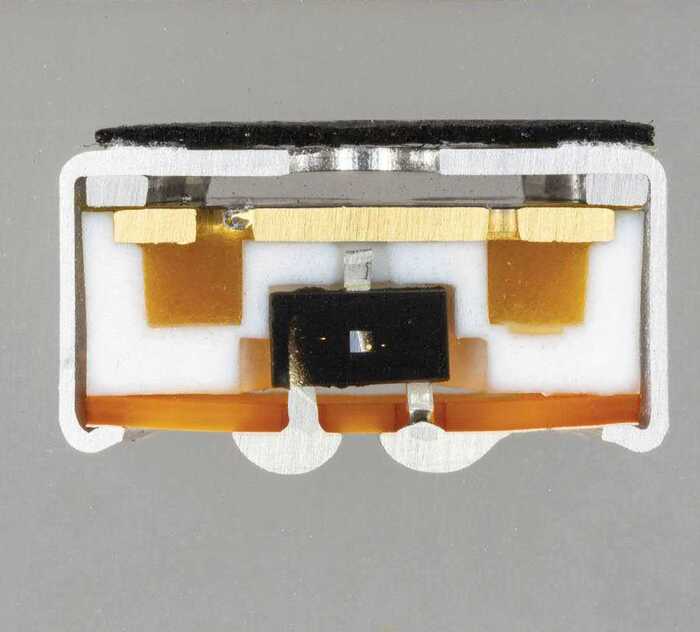

Датчик внешней освещенности в смартфоне

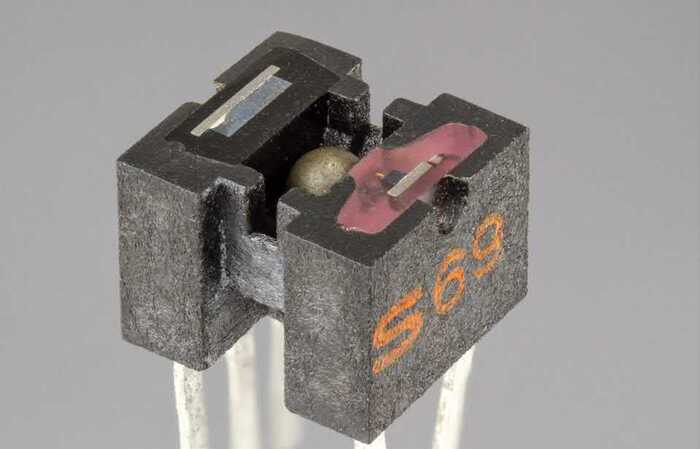

Оптический датчик наклона

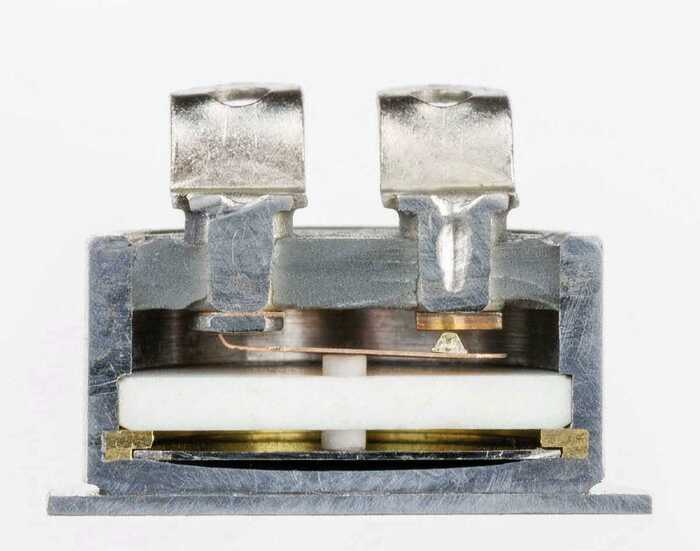

Термальный переключатель

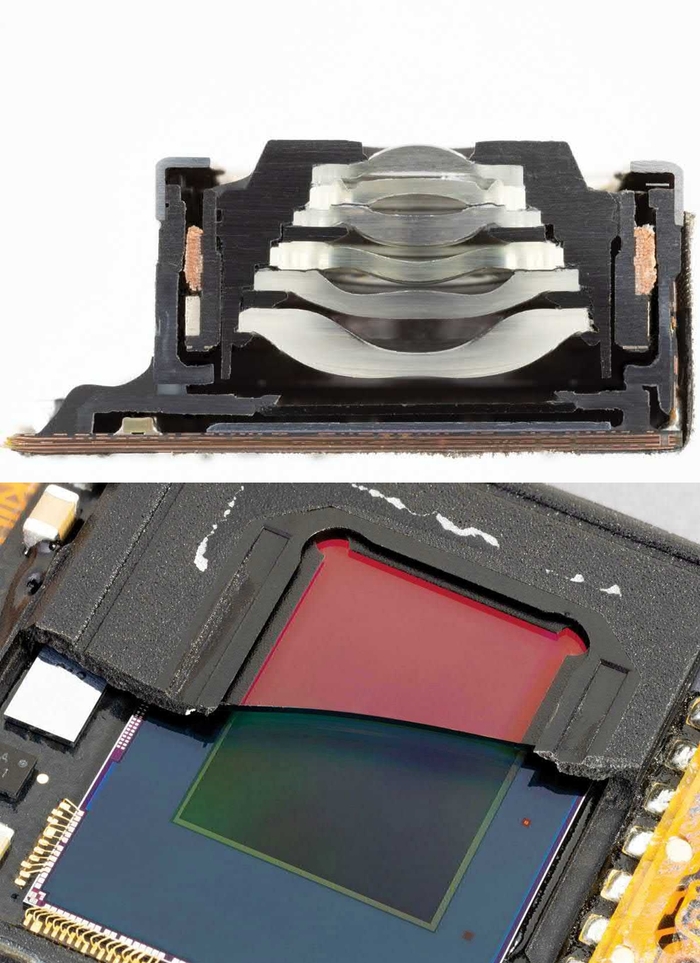

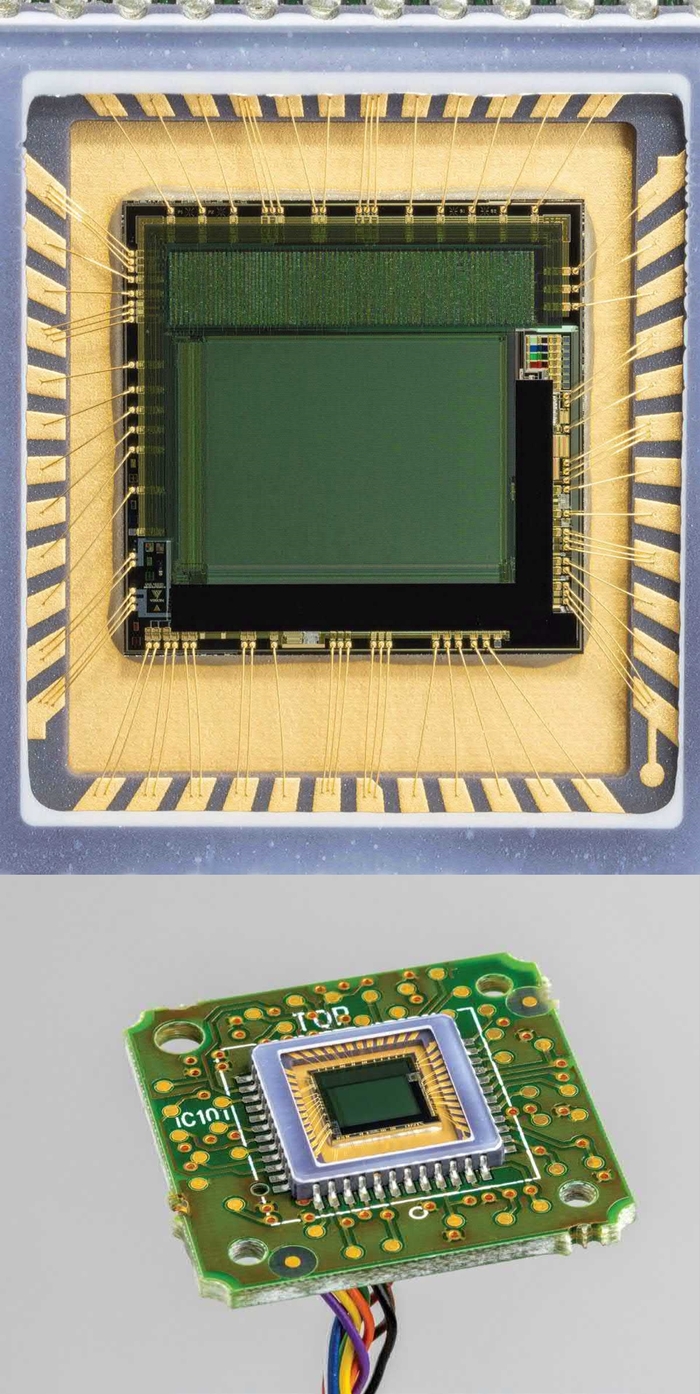

Камера в смартфоне
Электретный микрофон

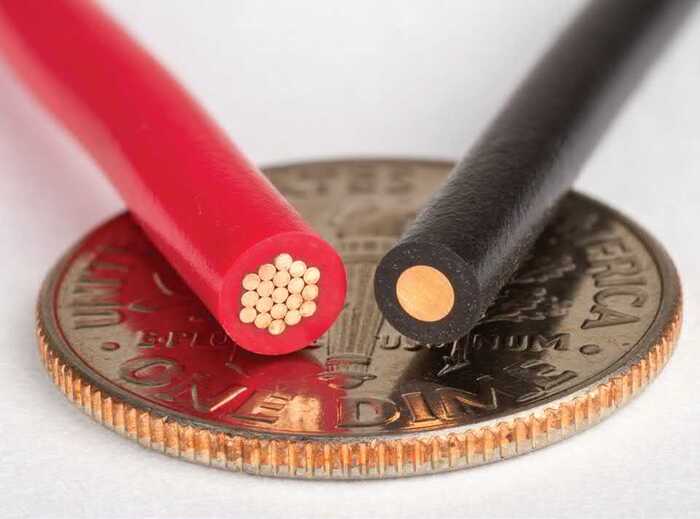

Одножильный и многожильный провод. Многожильный провод более гибкий, а одножильный имеет тенденцию сохранять форму, но сломается, если его сгибать слишком часто.

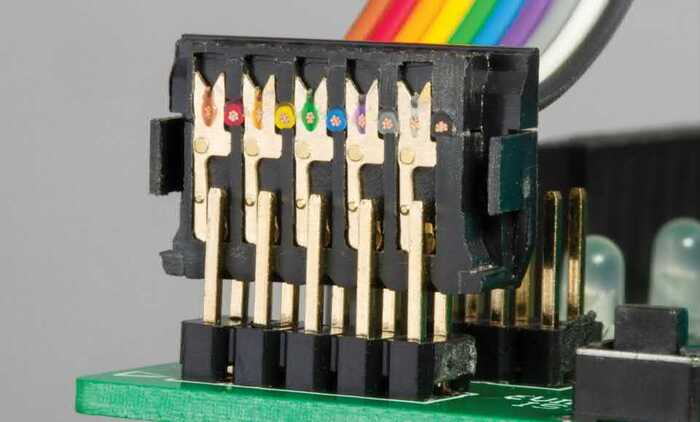

Ленточный кабель IDC

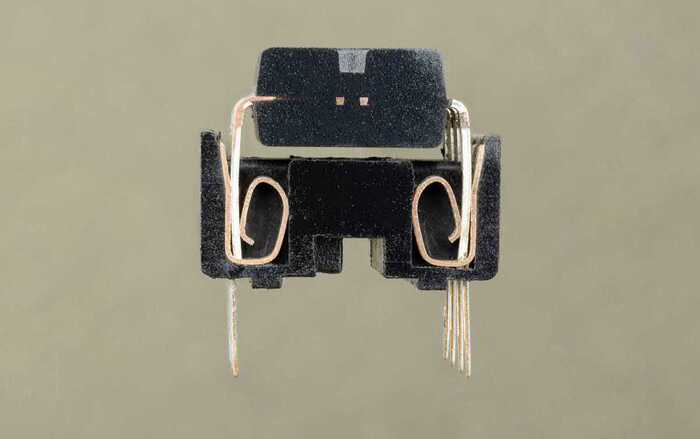

DIP-розетка
Бочковой разъем

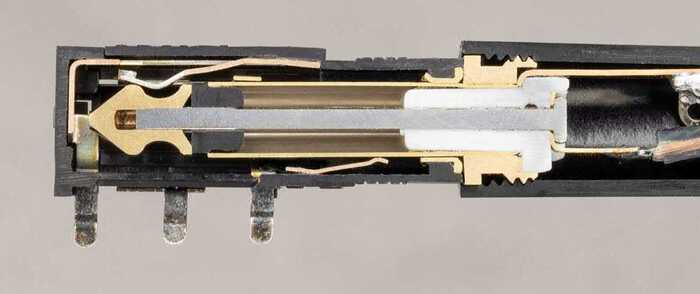

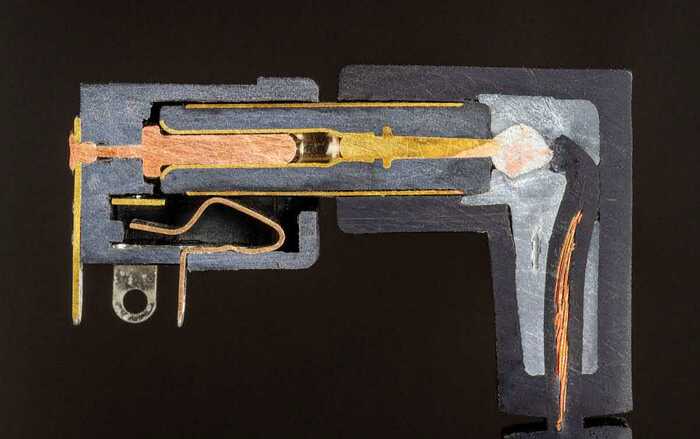

Четвертьдюймовый аудиоразъем

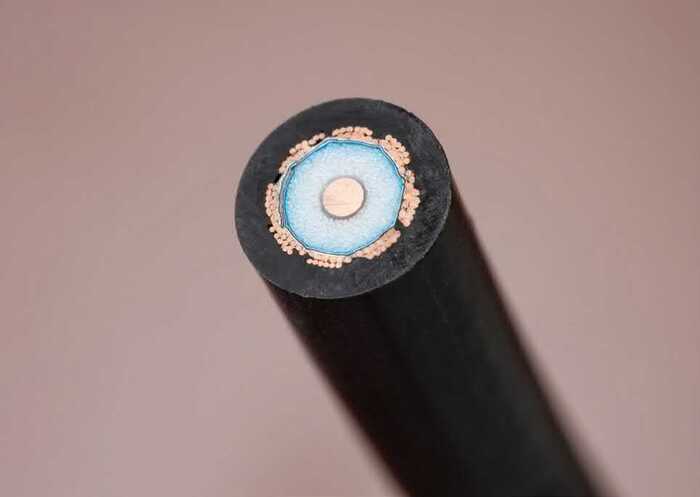

Коаксиальный кабель LMR-195

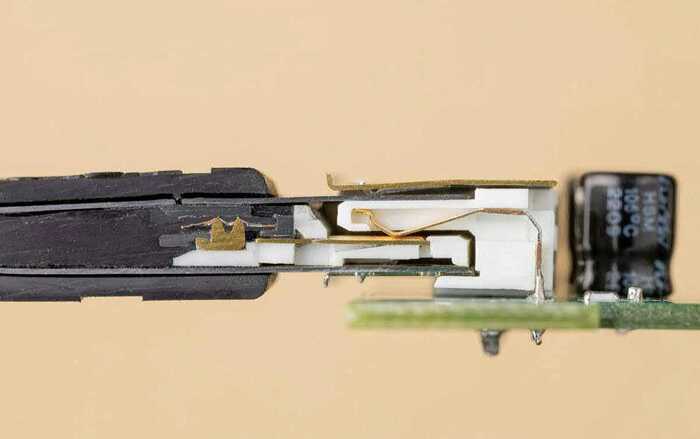

USB-разъем

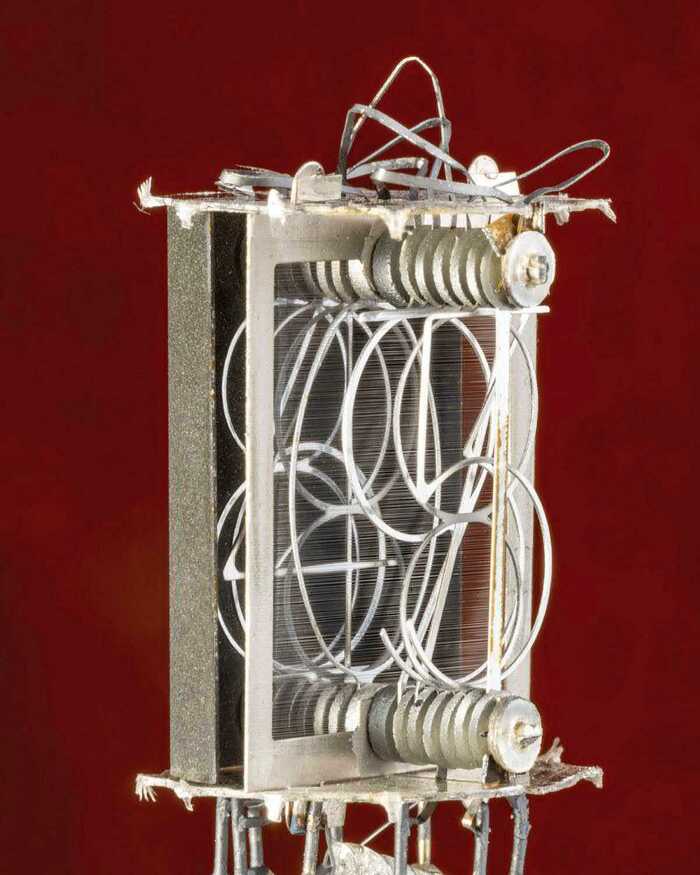

Внутри трубки Никси

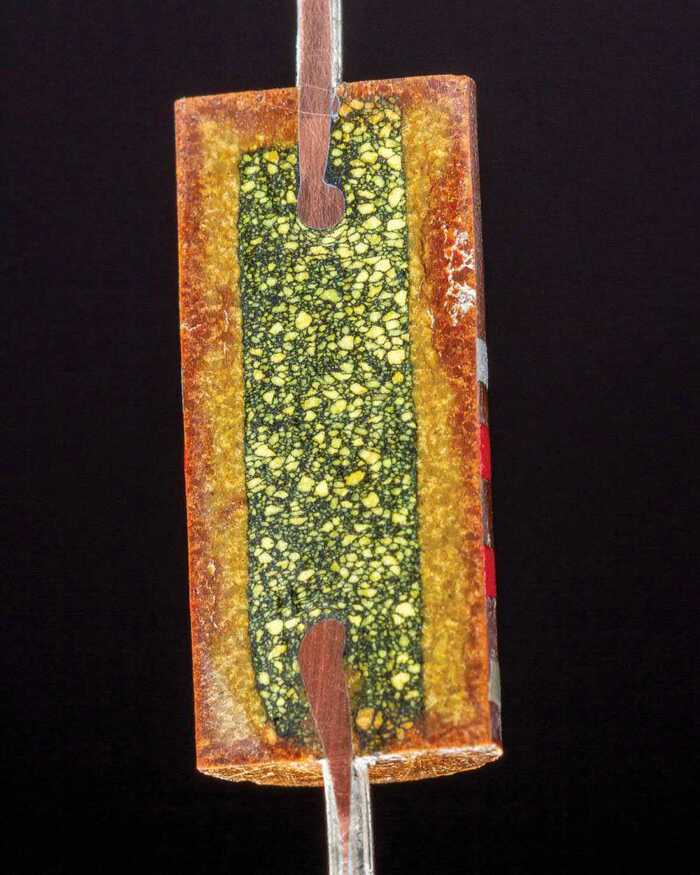

Резистор из углеродного состава

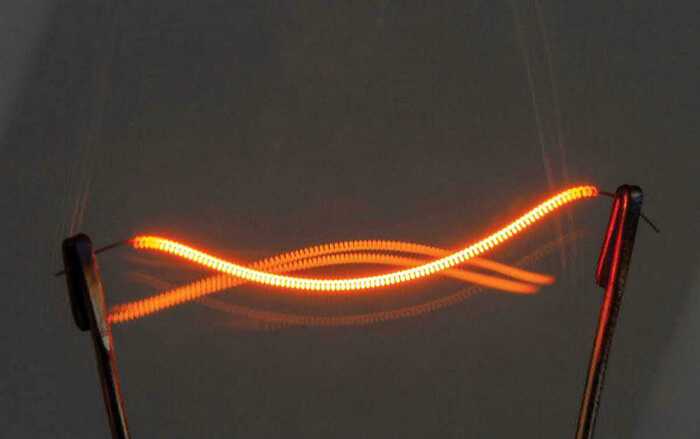

Внутри лампы накаливания

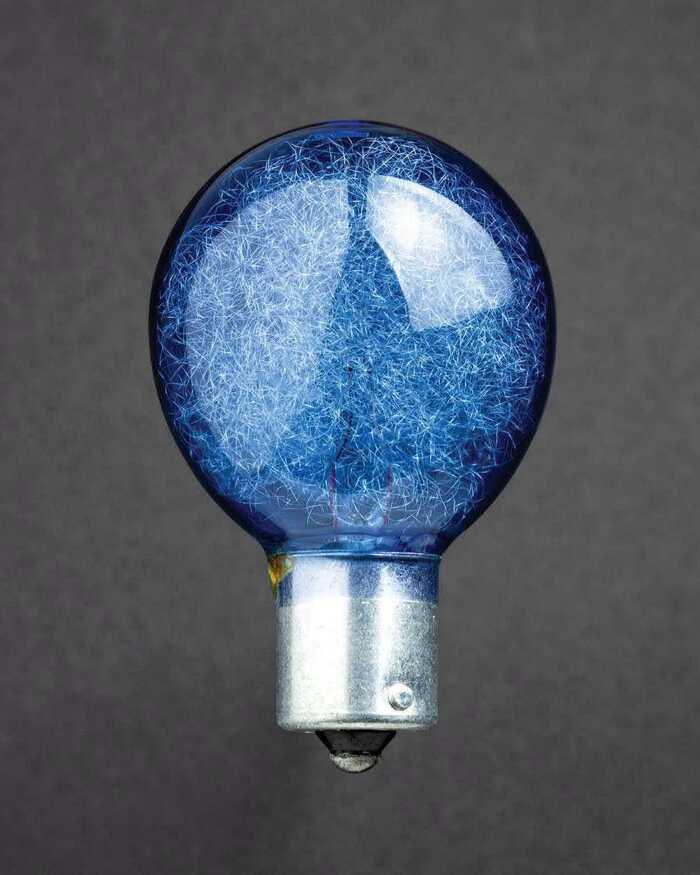

Одноразовая лампа для вспышек. Внутри содержатся ленты из магния. При подаче импульсного напряжения магний нагревается и воспламеняется.

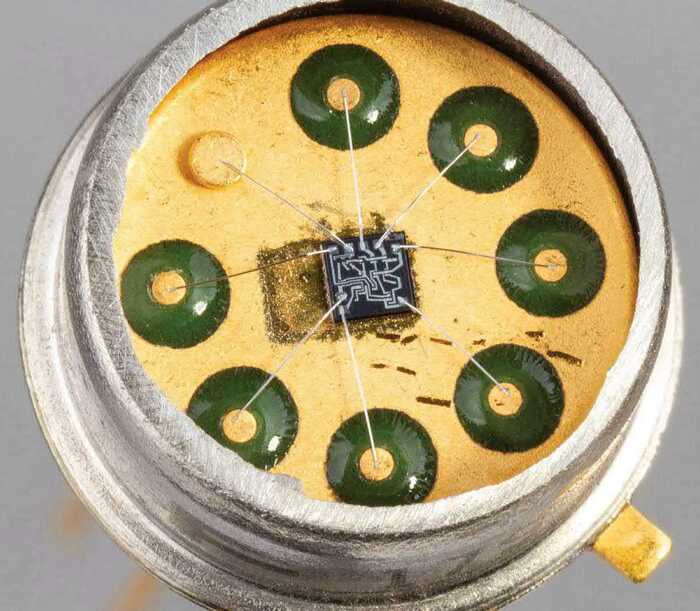

Интегральная схема µA702

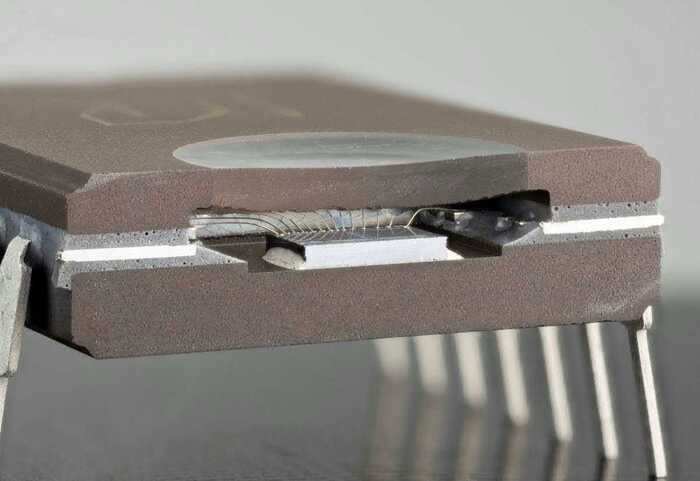

Перепрограммируемое постоянное запоминающее устройство (EPROM). которую можно использовать только для режима 'чтения'. Имеет сверху окошко из кварцевого стекла, попадание через неё ультрафиолетового света стирает память на кремниевом кристалле.

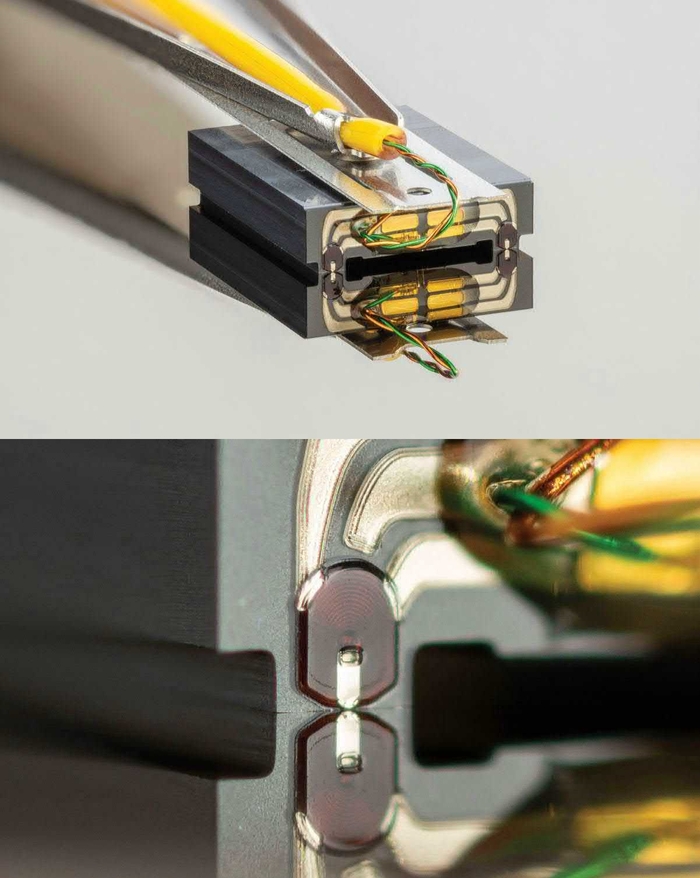

Головка тонкопленочного жесткого диска

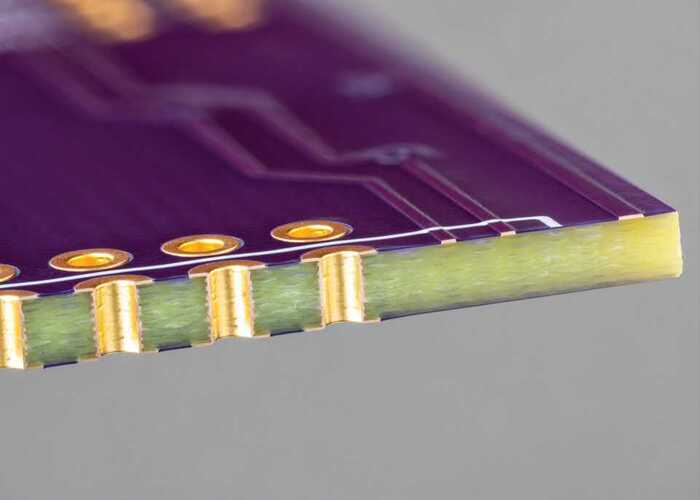

Двухслойная печатная плата в разрезе

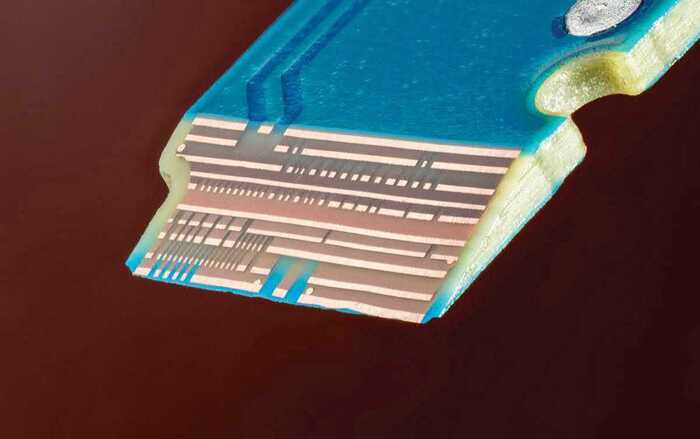

Многослойные платы в разрезе
Десятислойная материнская плата смартфона в разрезе под углом
