Прошу помощи от радиолюбителей!

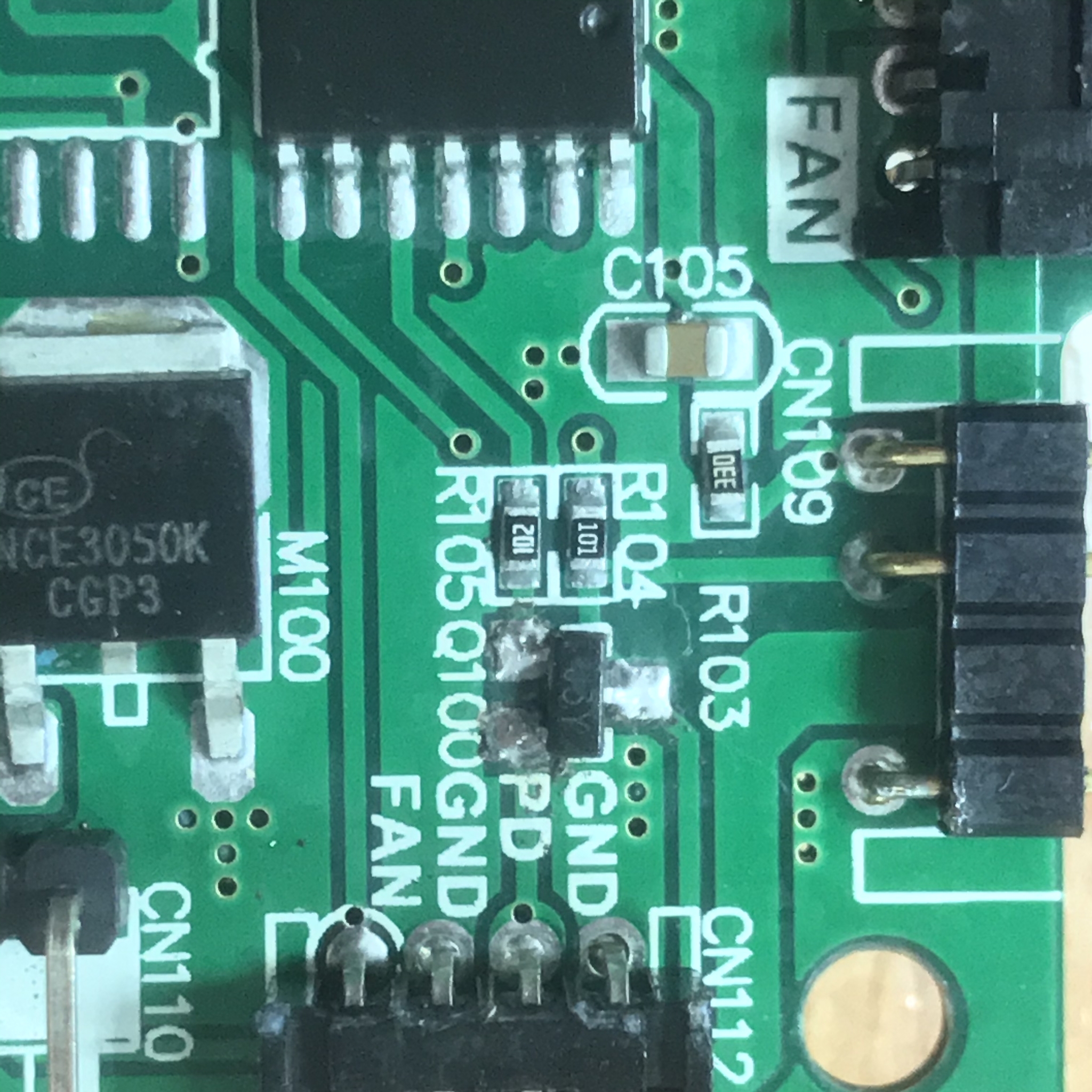

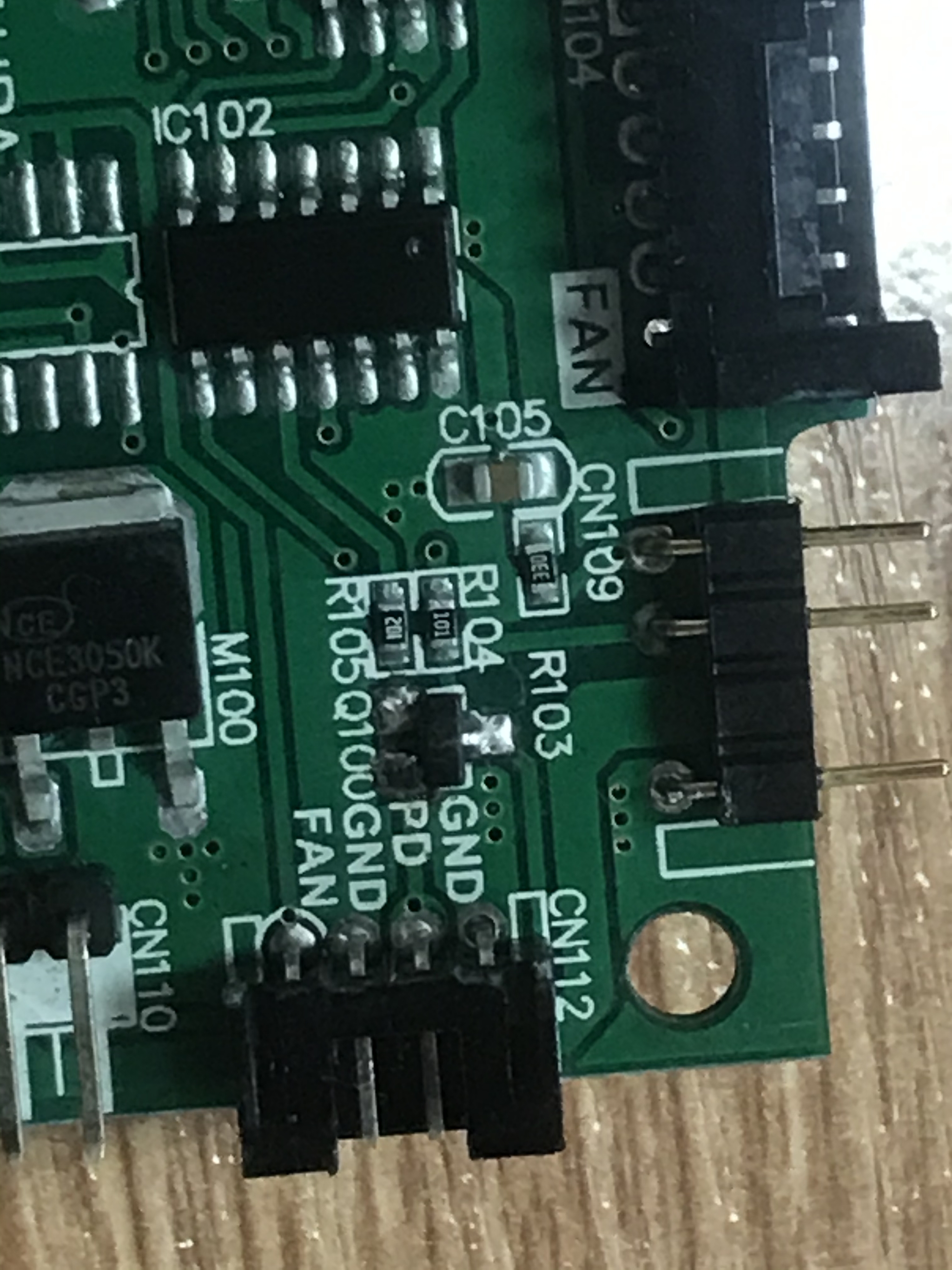

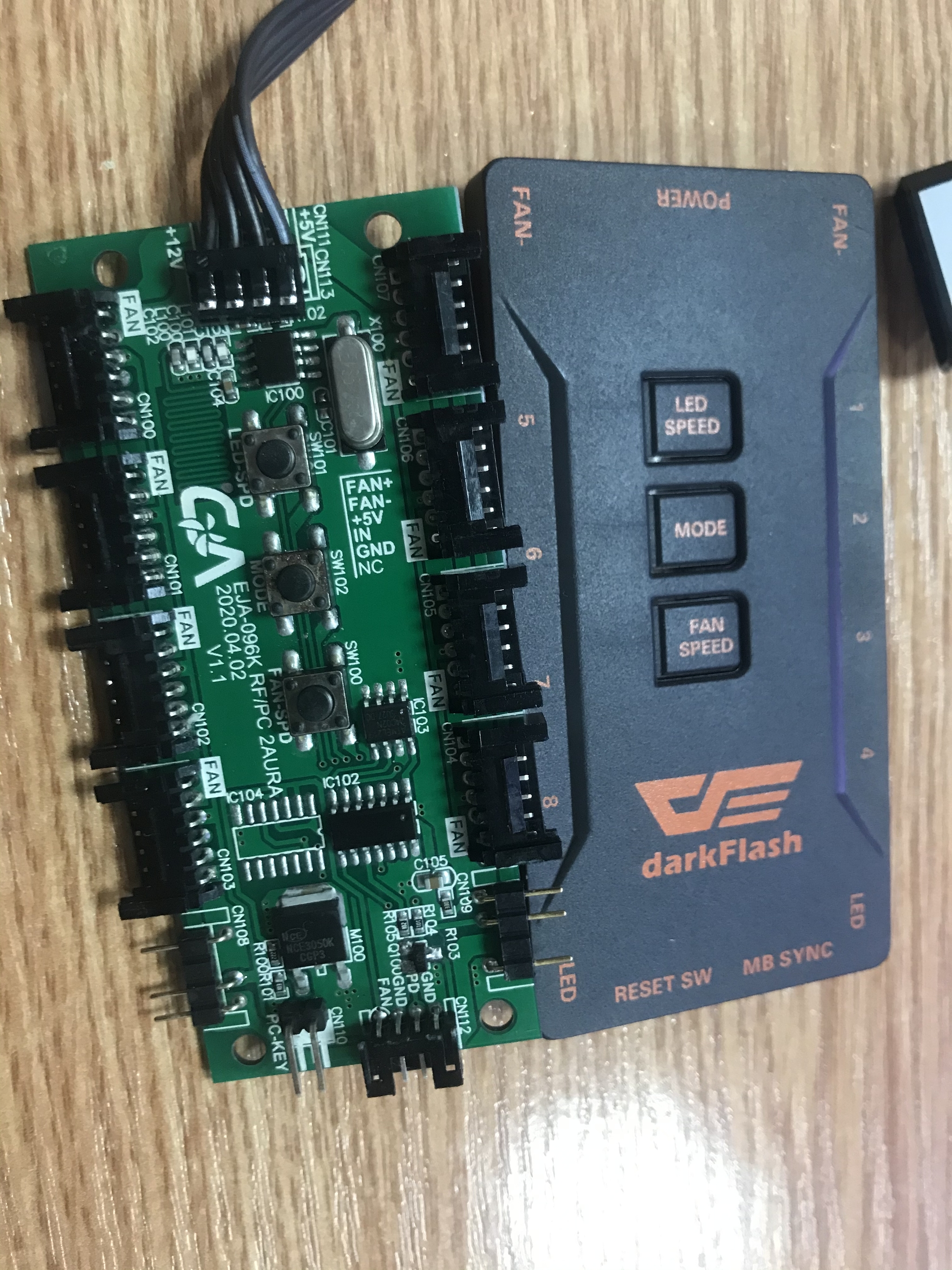

Добрый день всем пикабушникам! Случилась неприятная ситуация, по личной глупости. Купил на известном сайте контроллер с кулерами darkflash aigo dr12 pro. Сначало всё работало как надо, светодиоды светили, вертушки крутились. При попытке подключить контроллер к материнской плате, а именно к разъему rgb подсветки, случайно было подано 12В на вход PD контроллера aigo. Это вход для цифрового сигнала адресных светодиодов. При этом сгорел элемент Q100. Он изображен на втором фото. После этого перестала работать подсветка на кулерах, совсем. Сейчас туда впаен транзистор s8050. Сделал это наугад. Схема не заработала. На корпусе сгоревшего элемента под нагаром немного виднелась буква Y. Что это мог быть за эллемент? В этом месте дорожки звонятся. Резисторы тоже целы. Очень прошу помощи с идентификацией сгоревшего элемента Q100.с
