Помогите разобрать протокол
Возникла необходимость прочитать и имитировать данные, посылаемые датчиком в ЭБУ. Датчик измеряет 4 параметра и шлёт их по шине LIN с нестандартной скоростью в ЭБУ. ЭБУ, в свою очередь, отображает полученные данные в ПО на компе.
Вопрос как считать поток и как вычленить нужные данные я решил. Промерял осциллом единичный бит, посчитал частоту.
Выяснил, скорость 8000 бод. Считал поток в терминал, вычленил ID отключая разные исполнительные девайсы, висящие на шине. Нашёл нужный мне ID, который давал данные при подключенном датчике, и не давал при отключенном.
Далее написал прошивку, которая отвечает на запрос ЭБУ вместо датчика. В ПО присутствие эмулятора видно (начинают появляться данные), корректность получаемых данных тоже подтверждена. Формат пакета стандартный LIN: синхра(0х55), ID (в моём случае 47), 4 байта данных, контрольная сумма один байт. Если просчитатся с контролькой и отправить некорректную, то датчик в ПО отваливается. Отсюда-данные передаются и воспринимаются ЭБУ и ПО корректно.
И вот тут затык. Из 4 байтов данных два средних байта не влияют на данные, отображаемые ПО. А малейшее изменение первого и последнего меняют три параметра, отображаемые ПО, один параметр постоянно болтается в ноле. На него 1 и 4 байт не влияют.
Как такое может быть? Как четырьмя тетрадами можно закодировать минимум три трёхзначных параметра, два с дробной частью до десятых и два до сотых? Четвёртый параметр тоже шевелится посредством реального датчика, но этот снимок я не сделал.

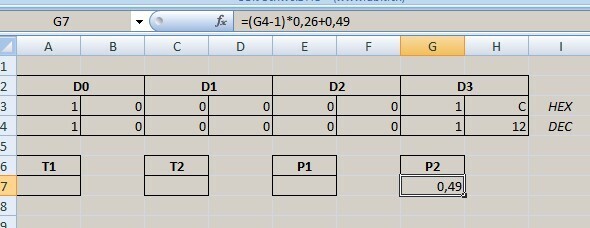

Провёл несколько экспериментов, полученные данные свёл в таблицу. Жёлтый столбик данные датчика, зелёный отображаемые в ПО.
