Уважаемые специалисты
Моему сыну нужно сделать модель ветрогенератора
Генератор с Али уже не успеваем заказать.
У меня есть вот такой двигатель с видеокамеры Sony DCR TRV 140E
Подскажите, с каких дорожек снимается напряжение?
Эта хрень для генератора подходит, как дизель для ракеты. Дизель двигатель? Двигатель. Внутреннего сгорания? Таки да. Чего его на ракету не впиндюрить? Возьми движок постоянного тока, да хоть бы у жены из вибратора, и делай из него, а блок головок оставь в покое.
Получишь-неполучишь, ага.
Смертельным считается ток в 100ма
При напряжении 220 вольт это 22 ватта.
Аккумулятор от фонарика размером 18650 может выдать 4 вольта 10 ампер, это 40 ватт. Не нужно трогать там, теория чего вам не понятна.
А почему все про аккумуляторы пишут? Мы не планируем аккумуляторы совсем. Сразу с морочика на трансформатор и дальше на маломощную лампочку. Нам не нужно постоянное горение, нужно показать, что так можно.
Сколько ампер выдст морочик из детской игрушки ?
Это не отменяет факта удара током, как такового. Пробивает напряжение, убивает ток. А вот как это тебе предъявят, вопрос третий. Вообще, в школе не должны иметь дело с 220, просто по закону. Там 36 максимум, а 24 оптимум. Только на физике ты банки Лейденские можешь показать под наблюдением учителя.
Ну не получишь ты нормального тока из батарейки. А моторчик даст его еще меньше.
Вот нашел формулу P = UI
При повышении напряжения ток уменьшится, так как мощность остается прежней. Соответственно 220 / 1,5 = 146, во столько раз уменьшится ток из батарейки
Это к тому что внутри находится вращающийся трансформатор, для того чтобы передать сигналы с видеоголовок, которые считывают ленту. И все это выведено на шлейф, в том числе. Это далеко не лучший вариант для Вашей задачи.
Поди, ещё в сентябре задание выдали, а очнулись только сейчас? )
Мы опыт с короной царя Гиерона повторяли. Получили с ребёнком пятёрку, которой горжусь больше, чем обложкой Phys. Rev. Letters )
Нет, не в сентябре, но мы действительно, поздно включились. Макет сделали, но все работает от батареек. Теперь, чтобы получить приз, нужно что то поэффектнее, а значит надо делать действующую модель.
Это трёхфазный синхронный двигатель- естественно с 3 обмотками . Если тебе нужен постоянный ток соединяешь их треугольником и подаёшь на трёхфазный мост . Если тебе требуется трёхфазный переменный ток -снимаешь его напрямую с обмоток . Но по-моему проще взять коллекторный мотор с возбуждением от магнитов и снимать ток с него напрямую без всяких мостов и фазировок обмоток
Я тоже загорелся и предложил сыну сделать сюрприз. С игрушечного ветрогенератора зажечь лампочку на 220 (светодиодную, конечно). В интернете полно схем повышения 1,5 В до 220 В.
Сейчас разобрал сломанный блок питания и пару энергосберегаек. Попробую наваять вундервафлю
"Моему сыну нужно сделать модель ветрогенератора"
Простите за любопытство. А зачем? В школе задали?
Обычно соседние пары на дорожках это и есть обмотки, если вы хотите сделать просто демонстрационную модель, то вам нужен светодиод и паяльник, припаивая к разным дорожкам определяете ту которая дает наибольшее напряжение, при вращении ротора и именно с нее берете напругу. Но моторчик и вправду не очень удачный, потому как низковольтный и для получния более - менее сносного напряжения, вам минимум нужно 500 об/мин, что не каждый вентилятор даст, наверняка у вас дома есть старые электрические машинки, там стоят простые коллекторные моторчики на 3 В - тоже не сахар, но рабочий вариант.

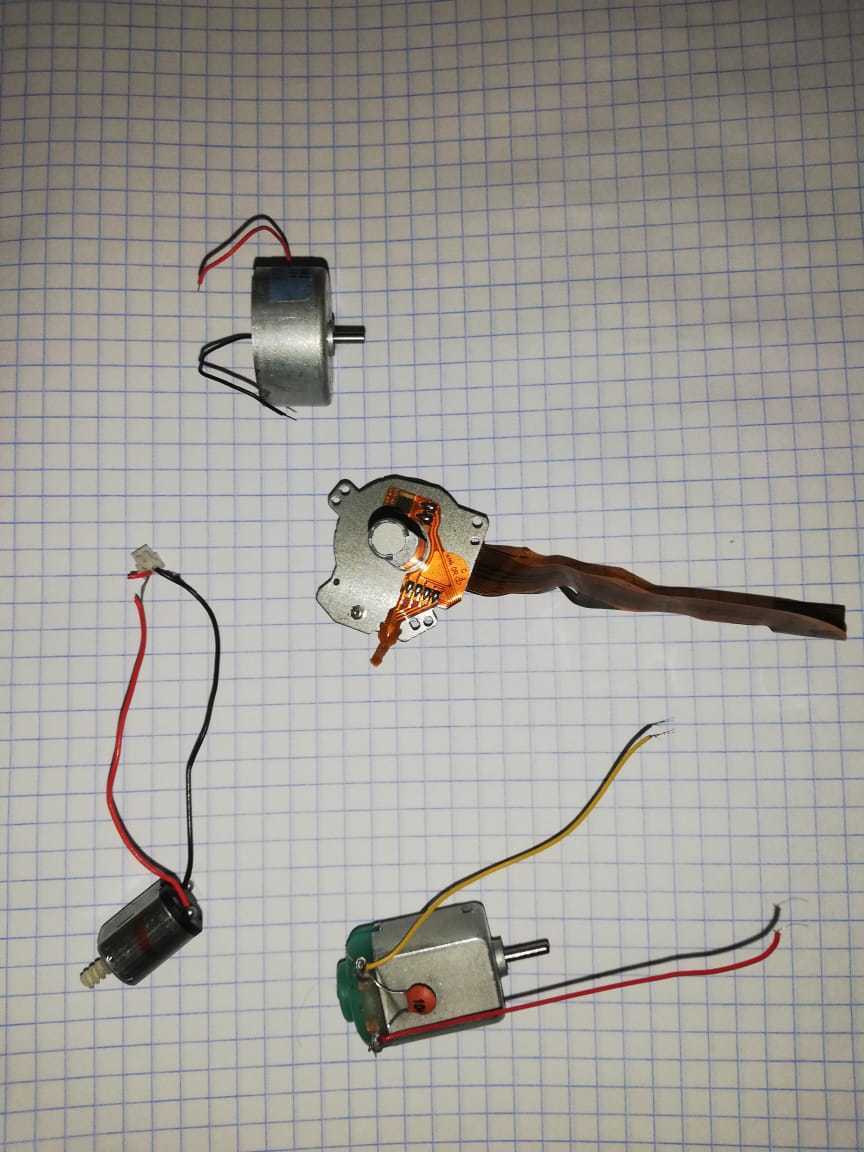

Есть еще такие№ Два из них, с той же видеокамеры. Один - вроде с дисковода компакт дисков и один - с какой то игрушки
Я не электрик, не могли бы вы проще объяснить, к чему присоединиться.
Там просто шлейф, без всяких цветов, фиг знает, как к нему припяться
Может с какой нибудь игрушки обычный щеточный двухпроводный снимете?
А это синхронный трехфазный.. он конечно тоже может, но сложнее концы искать.
Да, я посмотрел, на нем постоянные магниты стоят и вроде катушки внутри. Должен же выходить ток. Схему выпрямления тока я гуглил, думаю, сделаю, паять немного могу.
Судя по тому, какие вопросы ты задаешь, тебе самому 220 рано трогать, тем более паять. Ты же понимаешь, что проект демонстрационный, а значит его будут лапать неподготовленные и неосведомленные люди. А это в свою очередь значит, что выше 24 в там быть не должно. Ёбом токнет и ты виноват будешь.
Как ты думаешь, какая мощность будет на лампочке, если с батарейки в 1,5В поднять 220В?
Тем более, никаких открытых контактов, все будет закрыто, лампочка в патроне
