MacBook Pro A1286 гонг есть изо нет (((
Еще раз привет всем! Будет по Вашим пожеланиям будет много потрохов и немного оборудования.
Итак пациент MacBook Pro A1286. Мать 820-2915-B При включении есть говорит свое фирменное БУМ но на экране темная ночь.
Делаем диагностику, Ики помогает как может но сделать ничего не может, говорит - Не могу, у меня лапки )))
Разбираем осматриваем, батарея немного разбухла, следов залития нет, подкидываем навсякий случай донорский экран. Изо нет.

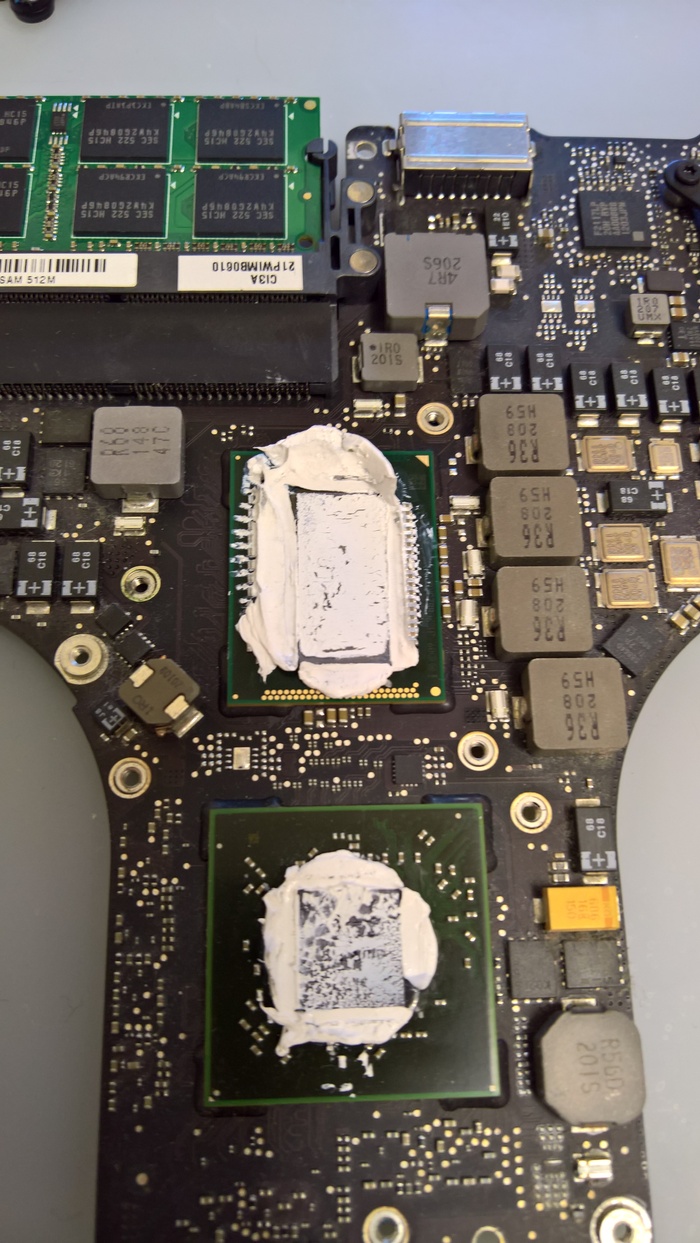

Достаем плату из корпуса, снимаем охлаждение и видим что кто то по доброму намазал КПТ-8 в ноутбуках ее использовать категорически не рекомендуется из-а отсутствия теплораспределительной пластины и как следствие малой площади контакта с теплоотводом.
Делаем вывод, что зло кроется в дискретной видеокарте, в данном случае в ноутбуке установлен радеон hd 6750. Ее то мы и будем менять.
Готовим плату выпайке чипа. Ставим на термостол. Включаем преднагрев.
В данном случае используется большой двухплиточный термостол от компании "Термопро"
Блок управления выглядит так
Ну а выпаивать и запаивать мы будем при помощи конвекционной паяльной станции "Pace" ThermoFlo
Плата разогрета до 140 градусов. Узнал я это при помощи пирометра. Термостол имеет внешний платиновый датчик температуры я им и пользовался, но к сожалению его сожрала Ики.
По окончании Термопрофиля выпайки включается ваккумный съемник, снимаем старый чип при помощи вакуумного подъемника.
Питер мокрый город, новый чип сушится перед пайкой в течении десятка -двух часов при температуре 140 градусов на том же термостоле. В Сургуте более сухой климат и я не сушил чипы.
Готовим плату к пайке, удаляем остатки клея, и старый припой которым был припаян чип.
На платах аппл нет разметки для установки чипов. Поэтому оплеткой припой не убираем, оставляем бугорки по которым будем устанавливать новый чип.
Шары нового чипа предварительно шлифуем на матовом стекле для того чтоб снять окислы. Есть еще одна причина, кто то должен догадаться )))
Наносим флюс
Позиционируем новый чип на свое место. И запаиваем на паяльной станции Процес такой же как отпайка только используется другой термопрофиль.
Ставим на место систему охлаждения. Термопасту использую GD900
Далее Ставим gkdne в корпус аккуратнейшим образом подключаем все коннекторы.
Еще раз все проверяем! Включаем ноутбук и радуемся успешному старту.
Закручиваем крышку.
Протираем верхнюю крышку от всякой каки налипшей в процессе ремонта. Ноутбук будет дальше радовать своих хозяев.
Тем кто дочитал спасибо. Любители минусить хреначте свои минусы )))
