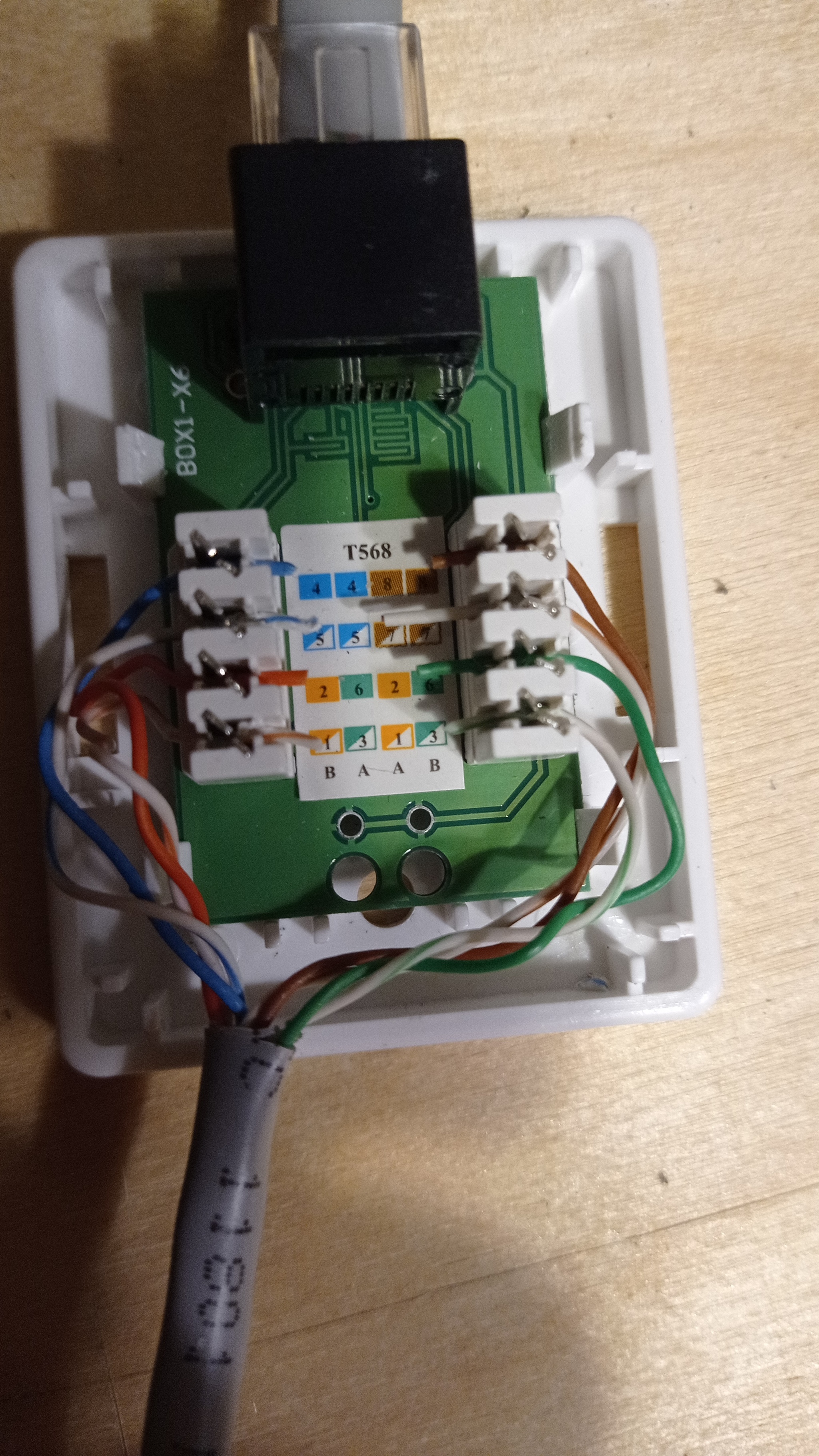

На днях срочно понадобились розетки RJ-45, недорогие. В одной приличной конторе не было в наличии, поэтому пришлось купить в известном, в том числе и с не самой хорошей стороны, интернет магазине. Итог на фото.
Вот в таком виде оно работает. Хорошо чухнули на начальном этапе и не пришлось всё переделывать.
Чот не верю я. Конечно не мильен розеток расшил, но такого никогда не видел. Недавно расшивал патч-панель долго понять не мог почему poe не идет, грешил и на кабель говно (а он реально говно обмедненное), на конекторы дешман, а в итоге оказалось что в полутьме перепутал синюю и коричневую пару на патч-панели.
То что на тестере - пиздец полнейший))) но с другой стороны точно нормально расшито/обжато? Патч-корд нормальный в тест воткнут? Тестер нормальный?
Коннектор обжат нормально, на фото (сообщение где тестер) расшито по приложенной схеме, на первых фото расшит вариант рабочий, как упомянуто в одном из комментариев - с поворотом на 90 градусов.
Собственно почему и разместил пост, с подобным столкнуться ещё не приходилось. От китайских поделий ожидать можно интересных решений, но тут вся кучка розеток (во вполне приличной упаковке) с таким косяком.
Я про твой мухосранск не знаю и даже в питере больше 100 мегабит не надо абоненту - больше 100 мегабит тех. вохможность в основном в новых домах. Можешь не писать дальше дальше свои задротскиеIT бредни
Гигабит вполне бывает нужен и для внутреннего пользования, да и абонент далеко не всегда физлицо, живущее в многоквартирном доме. С точки зрения подключенца от провайдера не стоит рассматривать всё варианты. Оно то понятно, один кабель на квартиру, да и распарить, любимое занятие. Это не задротство, а вполне вменяемые требования, вы видимо с задротством не сталкивались.
ННП - что не так с розеткой?
И почему вы цвета распределили так странно? Там ведь даже шпаргалка на плате.
Или.... там контакты снизу или сверху (коннектор контактами вниз или вверх вставляется)?
Цвета распределены так, потому что только в таком варианте розетка становится рабочей. Схема к реальности отношения не имеет. Так как ни один вариант по ней не совпадает
Ну так то да. Только когда розеток не одна, да уже расшитые по схеме и частично перекрытые мебелью (то есть воткнуть то можно, а перешить надо отодвигать).
Где-то тут уже писали про экстрасенсов. Варианта может быть только два из которых (в РФ как минимум) исторически принят вариант "В". Соответственно и изделие должно быть выполнено в соответствии с общепринятыми стандартами, тем более что маркировку то нанесли.
А в чем рукожопость? да и скорей всего розетку делали обычные рабочие кто ремонт делает а не от провайдера монтажники
Как пояснил ниже - на фото учебный, так сказать, вариант. Где пытались понять как у ей внутри устроено, чтобы хоть как-то расшить по В
Да, только как-то такой вариант прочтения в голову не пришёл. Наверное больше привык доверять нанесенным схемам.

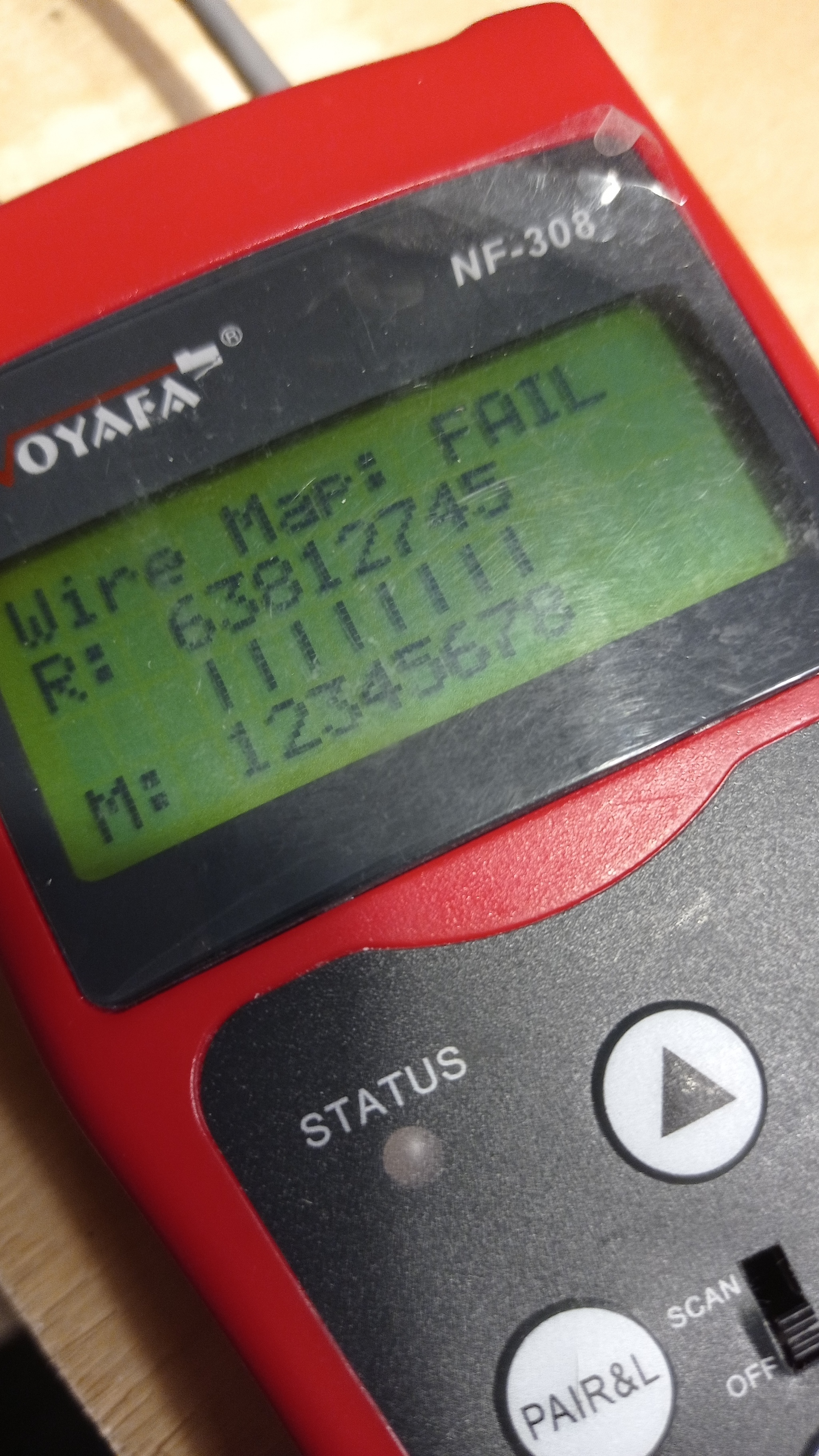

Видимо да, сумбурно написал в начале. По сути, цветовая схема, нанесённая на розетке, не имеет никакого отношения к тому, что внутри сего устройства. Если расположить жилы по нарисованной схеме В, то видим результаты на фото ниже.
Про сертификацию от Легранда, как кто-то ехидно заметил, да розетки дешёвые. Но в данном случае там где ставились ничего более и не планировалось. Больше вызвало раздражение то, что не ожидая подвоха расключаешь по схеме, а по итогу получаешь результат как на фото тестера.
Про гиг и 8 жил. Вполне можно было обойтись в конкретном случае, и двумя парами (ни гига, ни пое там не будет никогда), но раз уж и кабель и розетки на четыре пары, то и расключить стоит все, имхо
С тем, что если вы посмотрите на цветовые схемы и реальное расположение жил, при котором розетка нормально звонится - они несколько не совпадают с общепринятыми
Дополню. На фото уже тестовый вариант подбора способа "расшивки" розетки. Если обратить внимание, то "Джек" обжат верно, а вот цветовые схемы в розетке, что по В, что по А не совпадают с реальным положением. Показанный "кусок" отношения к монтажу не имеет.
Уже посмотрел, по одному из советов, вчера такой вариант нанесения не пришел в голову, она повёрнута на 90 гр., да и не приклеена, а напечатана на плате.
А где вы, в данном случае, видите смонтированную розетку? Я вижу хвостик, который расшили для нахождения рабочего варианта.
Ну чё? Сейчас работает да и ладно. Ты мне на один вопрос ответь- зачем ты все 8 жил обжимал?))
Наверное потому, что хоть и достаточно 4 (в данном случае), но если 4 пары, то и расшивать их все
а вот за такое обжатие коннектора, когда не захватывается внешняя оболочка, надо бить по рукам
RJ-45 то как раз обжат правильно, а вот розетка только при таком раскладе даёт вариант В, схема на розетке к реализации отношения не имеет
