Курс по Управлению Сигнализациями.Введение⁠⁠

Здравствуйте, дорогие форумчане.

Решил поделиться опытом по своей профессии и найти единомышленников.

Меня зовут Антон, я занимаюсь управлением сигнализациями на опасных промышленных объектах.

Что это за зверь и зачем это нужно?

Дело в том, что с развитием автоматизации производства увеличилась нагрузка на операторов. Чем больше и сложнее технология, тем сложнее и опаснее ей управлять. Цена ошибок может быть очень велика.

Здесь и далее мы говорим о опасных производственных объектах, таких как создание и обработка металлов, химическая промышленность, атомная энергетика и электрогенерация в целом, а также нефтяная и нефтехимическая промышленность.

Авария на АЭС Три-Майл-Айланд

В далёком 1979 году чудом не произошла катастрофа. Активная зона реактора была разрушена, но не произошло выброса, поэтому ядерного загрязнений в области Нью-Йорка не произошло.

Как всегда в таких случаях произошло наложение факторов. Более подробно можно прочитать про эту аварию в Википедии.

Но что хочу отметить: команда операторов не могла управлять объектом в кризисной ситуации. И виной этому ни они, ни директор АЭС, ни отрасль, ни проектанты, ни законодатели.

Давайте разберемся чуть глубже.

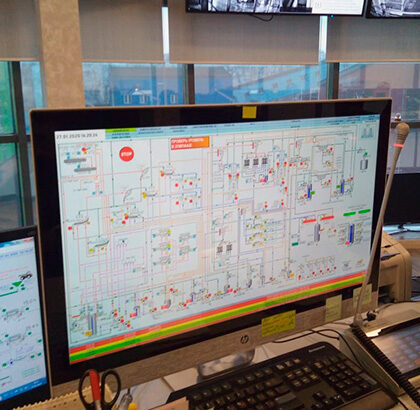

Так выглядит автоматическое рабочее место (АРМ) оператора технологического процесса.

С помощью мыши и клавиатуры он управляет технологическим процессом изменяя положения различных механизмов, температур. Смешивает среды, открывает клапана, включает двигатели компрессоров итд.

Заметили внизу экрана разноцветные полоски? Это сигнализации. Они подсказывают оператору, когда что-то идёт не так и куда нужно обратить внимание. Сообщения появляются мгновенно


Прим.: Кстати, на картинке представлено грубое нарушение, и скорее показано, как не стоит управлять технологическим процессом.

Но в 1979 году дело было не так.

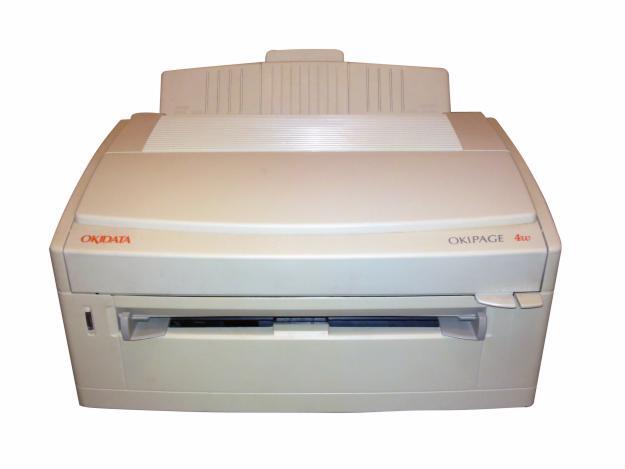

Тогда сигнализации печатались на бумаге:

Дело в том, что в момент, когда произошел Alarm Storm или лавинообразное скопление сигнализаций, то принтер не успевал их печатать.

Задержка была до 2-х часов, когда счёт шел на секунды. И даже самая опытная команда операторов не справилась бы с управлением процессом.

Они просто не знали, что сейчас происходит в поле.

И какой же выход, убрать все датчики? Так они же ставятся как раз, чтобы следить за процессом.

Первые проблески в индустрии появятся лишь в 1991 году и о них я тоже расскажу.

А пока про АЭС:

"Авария усилила уже существовавший кризис в атомной энергетике США и вызвала всплеск антиядерных настроений в обществе. Хотя всё это и не привело к мгновенному прекращению роста атомной энергетической отрасли США, её историческое развитие было остановлено. После 1979 и до 2012 года ни одной новой лицензии на строительство АЭС не было выдано, а ввод в строй 71 ранее запланированной станции был отменён."

СИСТЕМА УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯМИ (alarm management system) - позволяет навести порядок в операторной и избегать огромное количество внештатных ситуаций. Существуют жёсткие нормативы на количество входящих сигнализаций на одного человека и инструменты как уменьшить флуд от датчиков.

Но об этом позже.

А как обстоят дела с управлением на вашем производстве?
