Коптильня своими руками, поэтапно серия постов ч.6. Дымогенератор
Всем привет.
Вчера закончил один из важнейших элементов коптильни - дымогенератор. Делал исходя из уже имеющегося опыта, предыдущий меня не устраивал, так как сделан был с ошибками, да и работать нормально перестал, ниже расскажу почему.
Сразу оговорюсь: то, что мне нравится (Из готовых предложений) стоит конских денег, то, что дешевое, вроде как работает, но стоит столько же сколько я затратил, но работает так на отлюбись, что в эту сторону аще лучше не смотреть. (И да, если копировать эти поделия самостоятельно то выйдет заметно дешевле). Да и немного развлекся в рукоприкладстве...

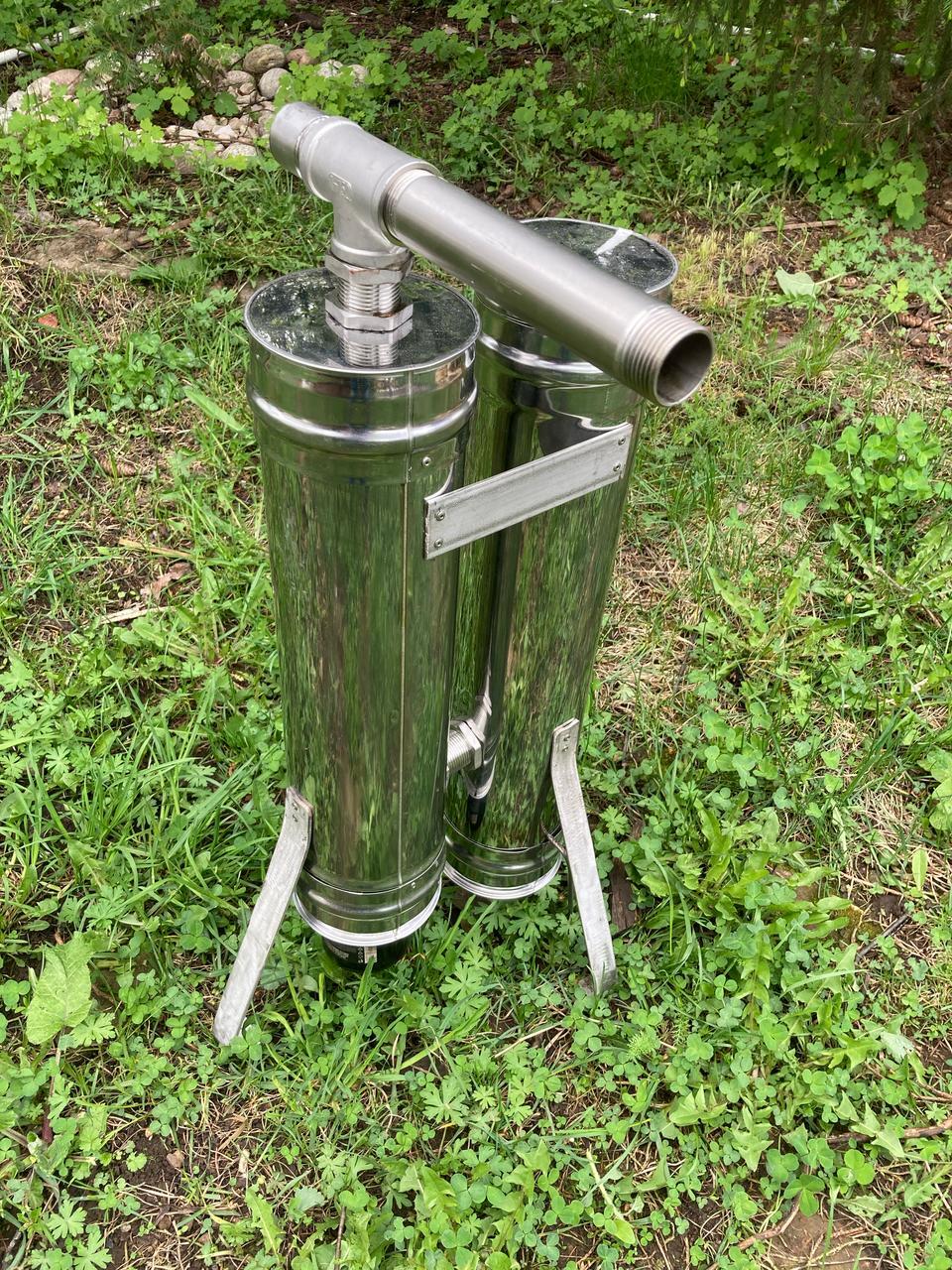

И так, что получилось:
большинство деталей - нержавейка. Частично донором послужил старый дымогенератор.
И так по деталям:
Немного о затратах и что именно пришлось купить:

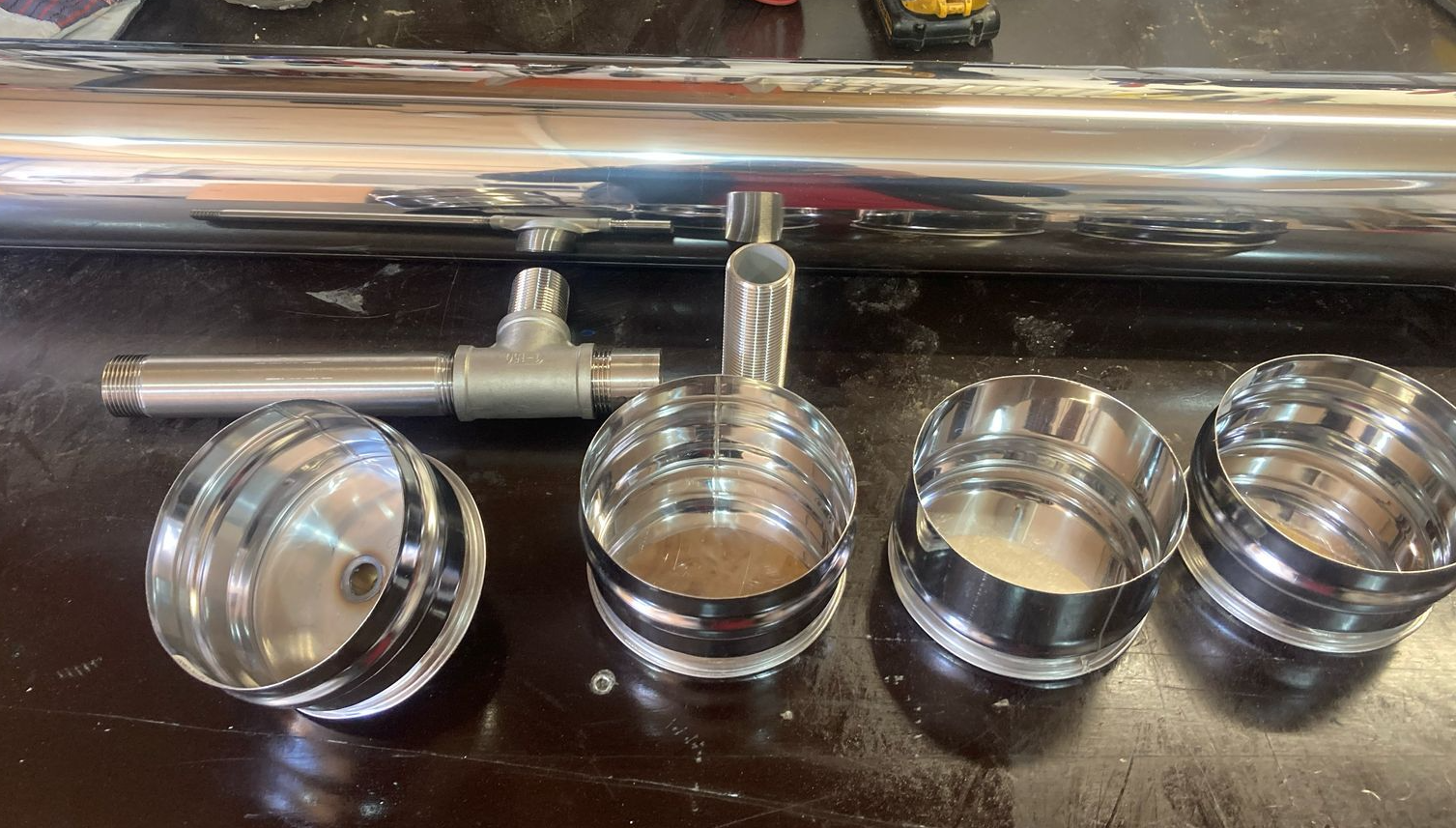

Труба дымоходная 1метр на 120мм (800 руб). Три заглушки мама (одна из них с конденсатоотводом 350 руб. в среднем) Резьба 1" 4см (250 руб.), Тройник 1" (445 руб), два ниппеля 1" по 5 и 10 см (350 и 500 руб. соответственно) контргайки 1" 8 шт (800 руб.) ну и клепки неж (300 руб.)
Все остальное либо с донора, либо было в наличии.
Труба была разрезана на две половины длинами 45 и 55 см. Это позволит разместить банку для сбора конденсата.

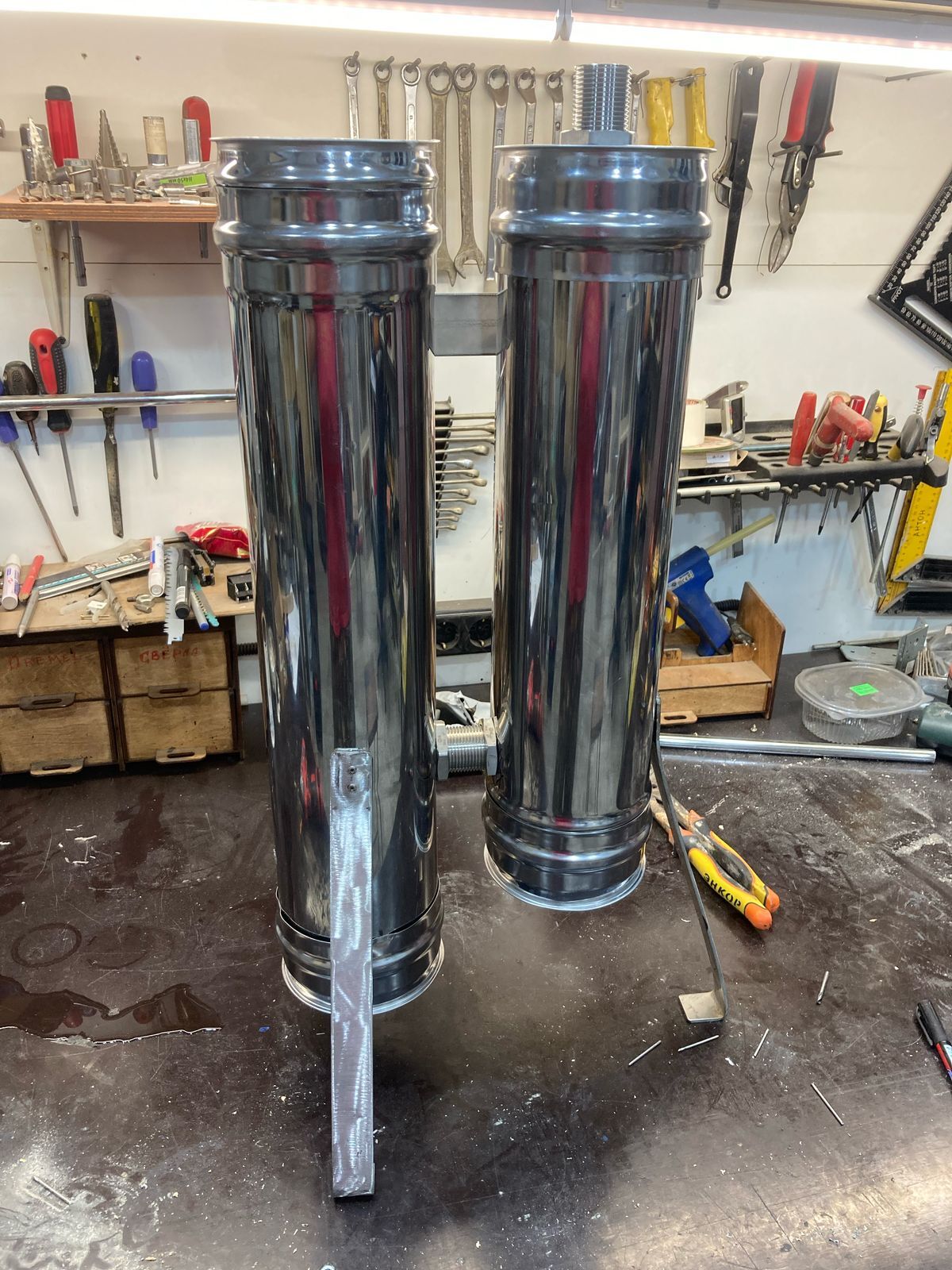

Трубы скреплены ниппелем 10 см.
Отверстия прорезал болгаркой с маленьким кругом. Сверлить нержавейку ступенчатым сверлом мне еще в прошлый раз не понравилось, так проще.
Ножки переехали со старого дымогенератора.
Верхнюю часть просто скрепил пластиной на клепки.
Далее был изготовлен колосник. Это просто перфорированная пластина из черняги 2мм. Такой толстой нержавейки у меня нет, проволоки для сварочника по нержи нет, так что то, что нашел то и приварил. Ось - арматурка 5 мм, потом пожалел. Надо было использовать кругляк 6 мм. Но не ссуть.

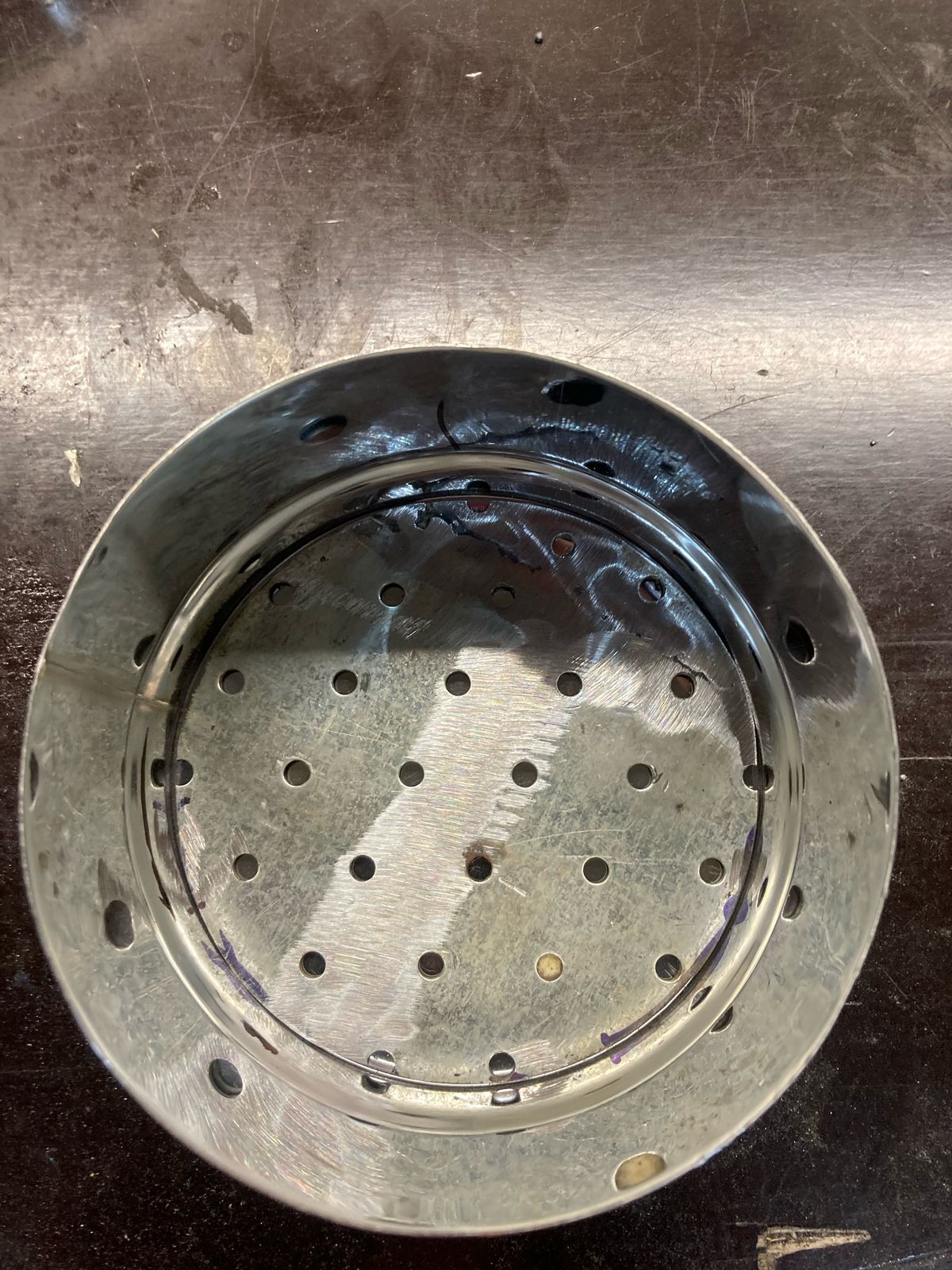

Подгонка колосника по заглушке "Папа".
Прихватил на сварку
У меня полуавтомат на порошковой проволоке, так что искр и копоти черезчур, но на это наплевать, там все равно все будет в саже.
Колосник поворотный. Установлен на расстоянии 12 см от ниппеля связывающего 2 трубы. На мой взгляд это оптимально, но могу и ошибаться.
Крепление крышки банки для сбора конденсата.

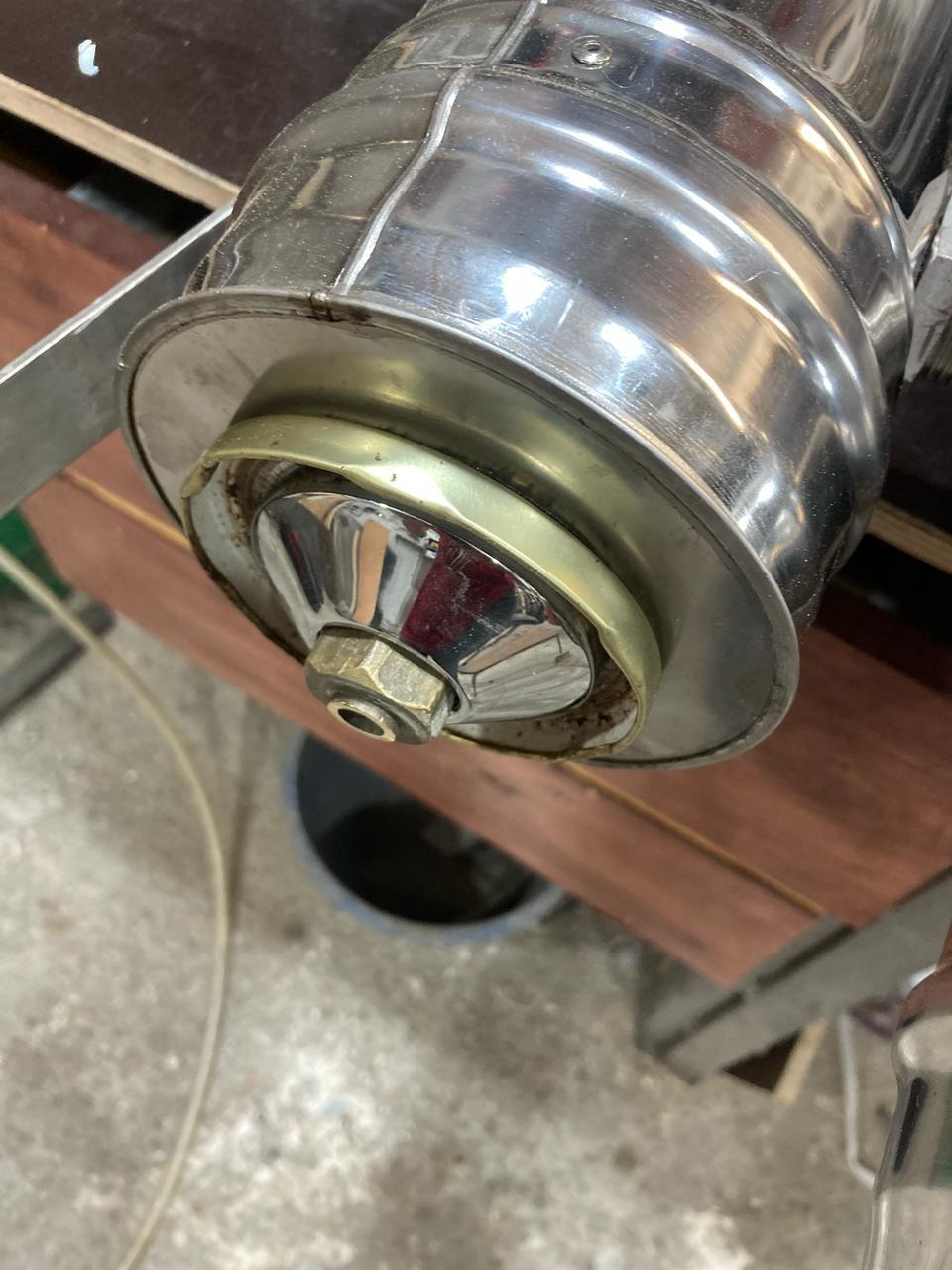

Трубка на заглушке чересчур длинновата, долго думал как закрепить крышку, под руку попалась декоративная заглушка от смесителя. Она нерж и идеально прижала крышку. Гайка пока латунная, но скорей всего она и останется.

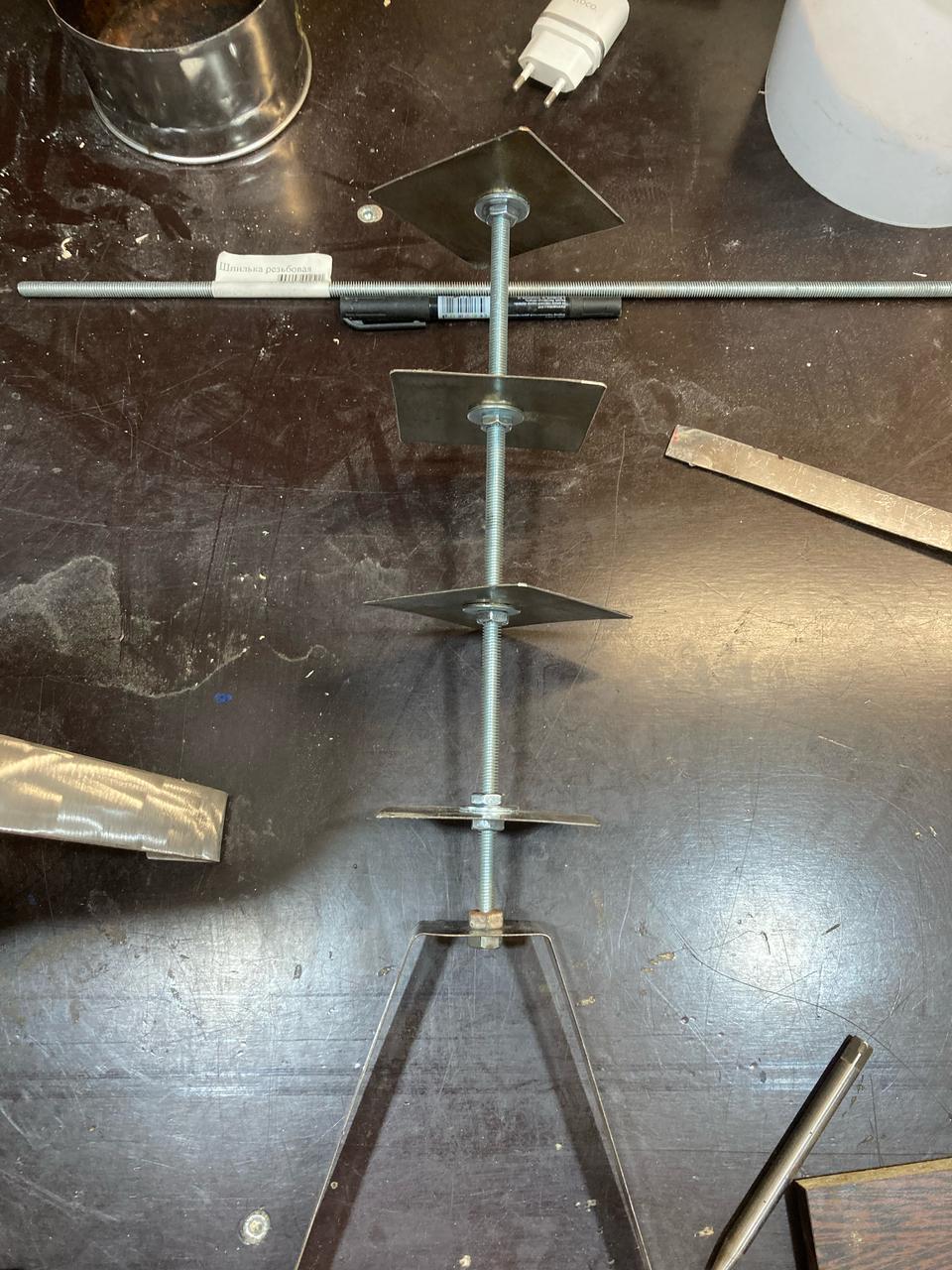

Для отделения конденсата и дополнительного охлаждения дыма придумал такую херобору. Будет ли она работать - я не знаю. По этому пока пластины - нерж от старого дымогенератора, шпилька и гайки - черняга из запасов. Если будет работать то заменю на нерж. Пока тратить лишние деньги нет желания.

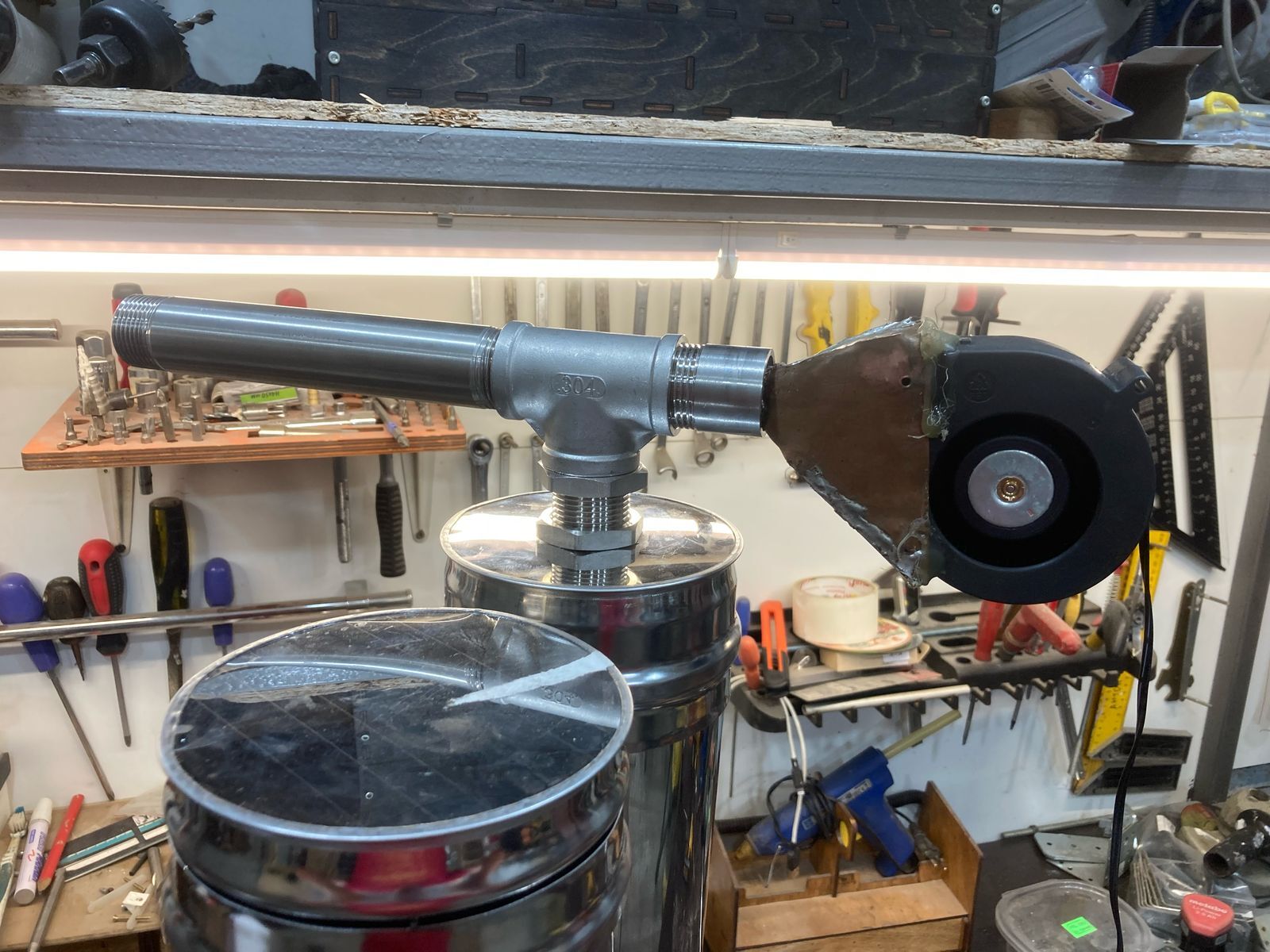

Примерно так вставляется в трубу
Улитку оставил старую.
Некрасиво, но работает.

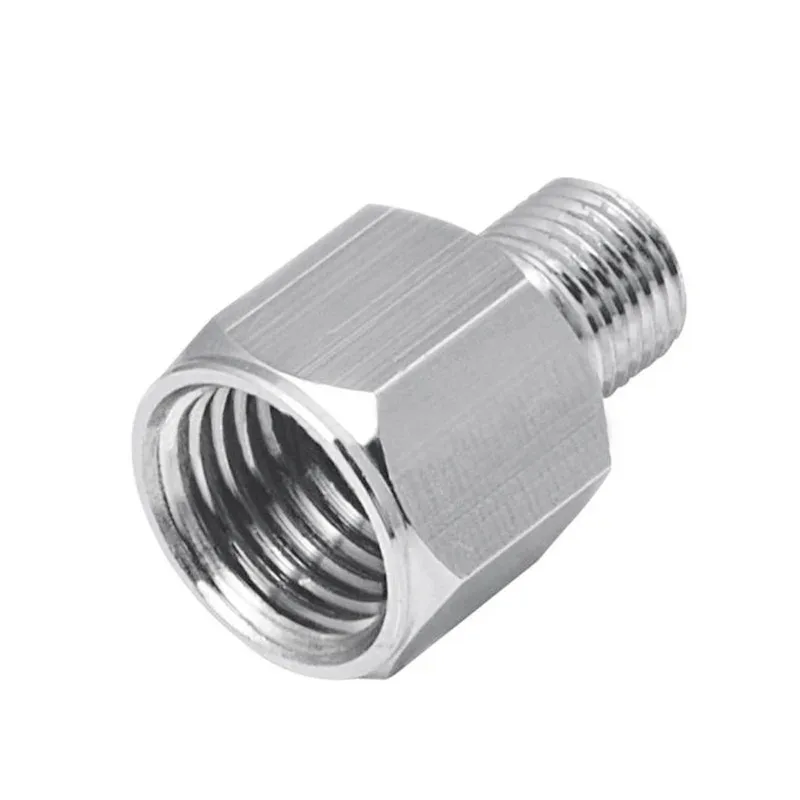

Переходником прекрасно служит переходник 1/2" на 1/8". Немного изоленты и термостойкого герметика и все плотненько. Переходник всунут внутрь трубы 1", естественно.

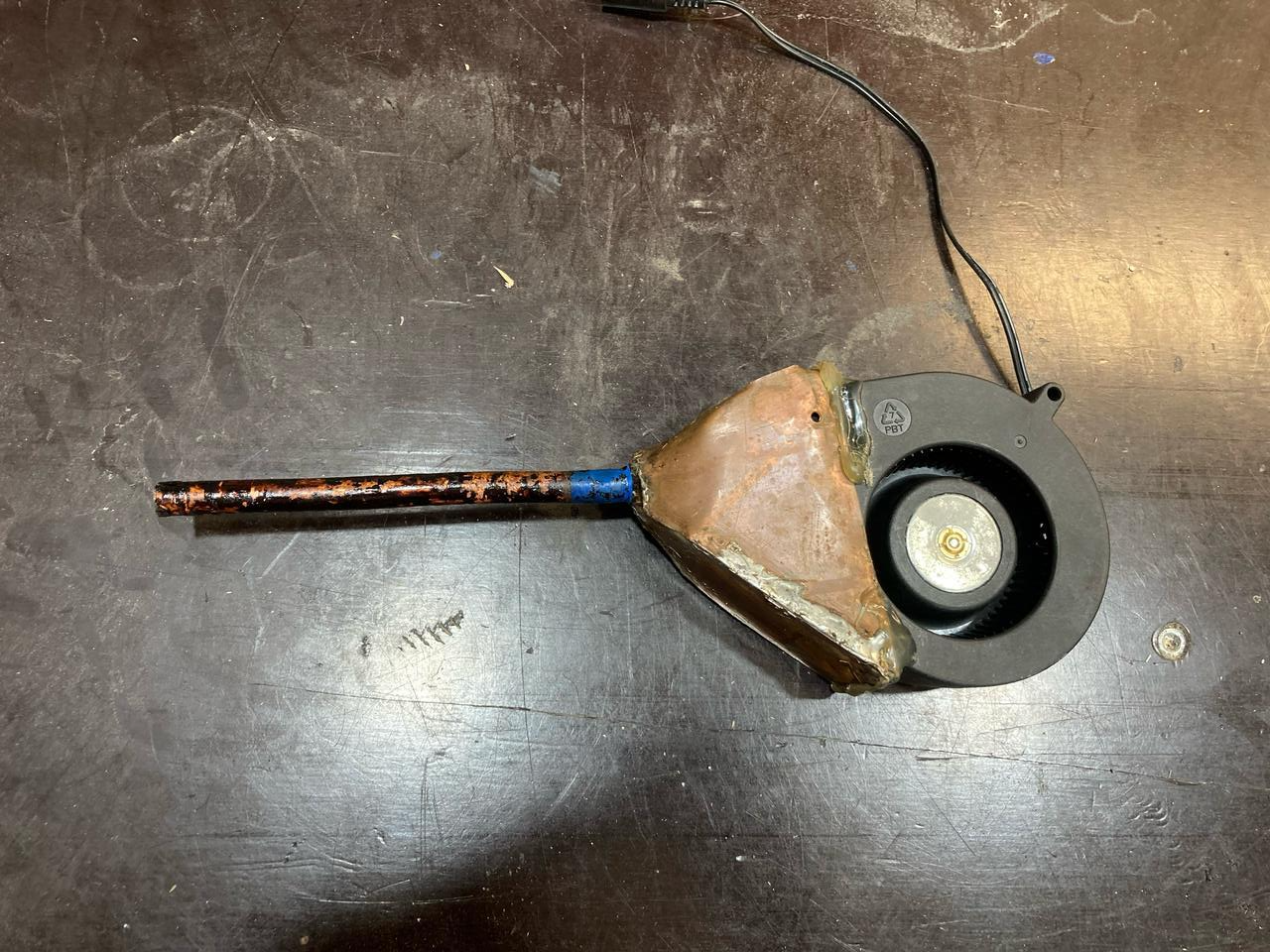

Улитка покупная, остальное - листовая медь и медная трубка 10мм.
Со временем переделаю на нержавейку, надо будет только до знакомого аргонщика доехать
Ну и испытания:
Это на 30% оборотов улитки.
Примерно 100-150 грамм щепы горели в течении часа.
Дальше надо будет предусмотреть ревизионное окошко напротив соединительной трубы, бо старый дымогенератор перестал работать вот по этой причине:
Соединительная трубка полностью забита. Этого не увидишь пока не разберёшь...
Собственно именно по этому старый дымогенератор и был приговорен и пошел на органы.
Если есть вопросы, то отвечу в каментах, мелочи постом отразить не могу, а их много.
Как-то так.
