Коптильня или термодымовая камера #3 Парогенератор⁠⁠

Привет ребята!

Продолжаю цикл публикаций об изготовлении оборудования для коптильной камеры.
Прочесть о чём идёт речь вы имеете возможность в моём постинге начиная с этой публикации.
Коптильня или Термо-дымовая камера. #1 Дымогенератор эжекторного типа

И так, имея в своём арсенале дымогегератор и нагнетатель воздуха, вы уже можете коптить холодным способом различные продукты. Но могу вас заверить, что вам захочется использовать вашу коптильню более широком формате.

На данном этапе предлагаю к просмотру изготовление простейшего парогенератора.
На самом деле можно обойтись и без этого девайса, особенно если объём вашей коптильной камеры небольшой, например порядка 80-100 литров и вы предпочитаете в своих кулинарных изысканиях слегка поплясать с бубном ;)
Всё будет предельно просто, нужен подходящий сосуд, нагревательный элемент и запорная арматура.

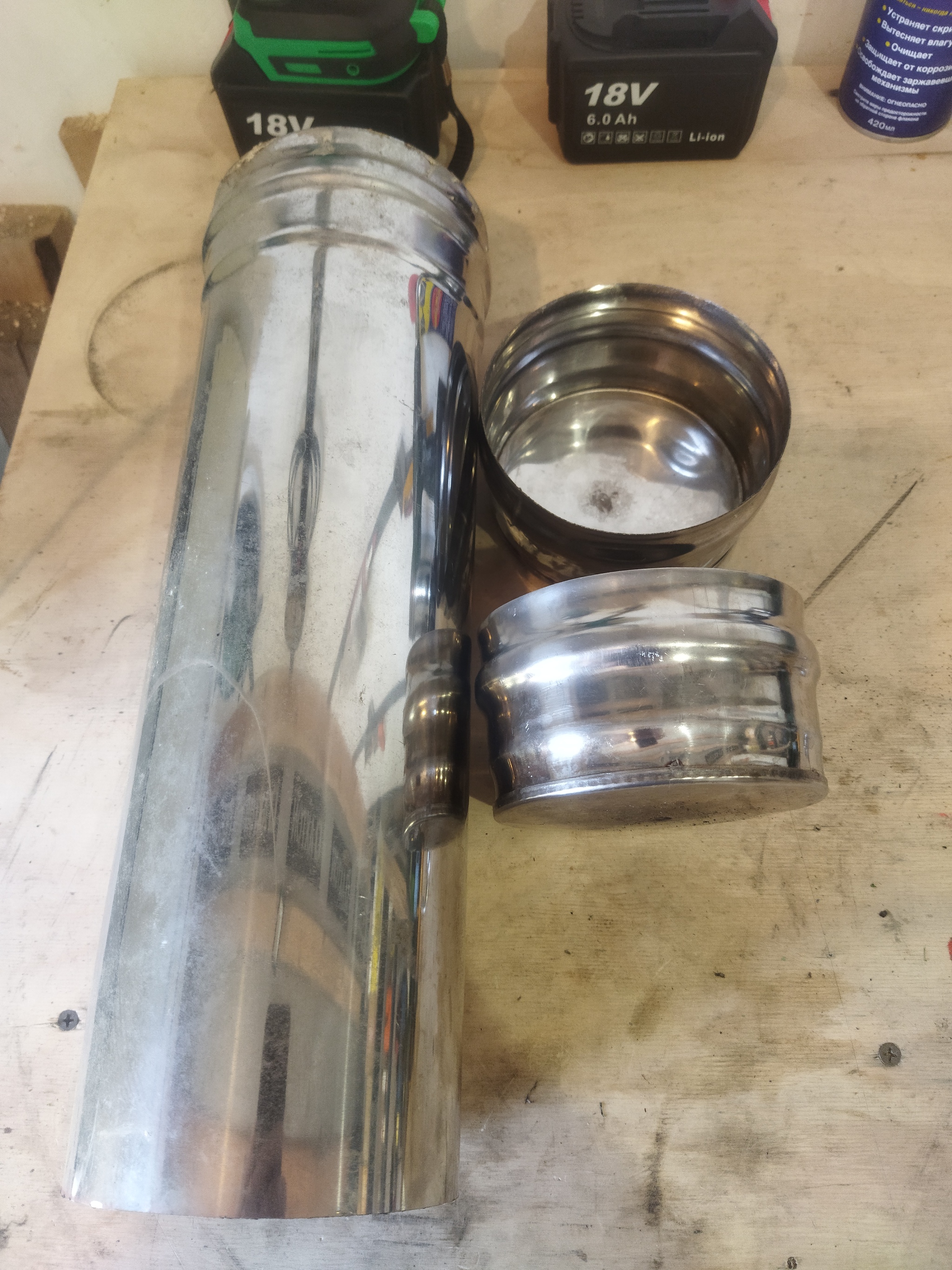

В моём случае ёмкость для воды я сделал из запчастей от старого дымогенератора.
Трубу диаметром120мм и длинной 400 мм заглушил крышкой, для герметизации использовал обычный силиконовый герметик.

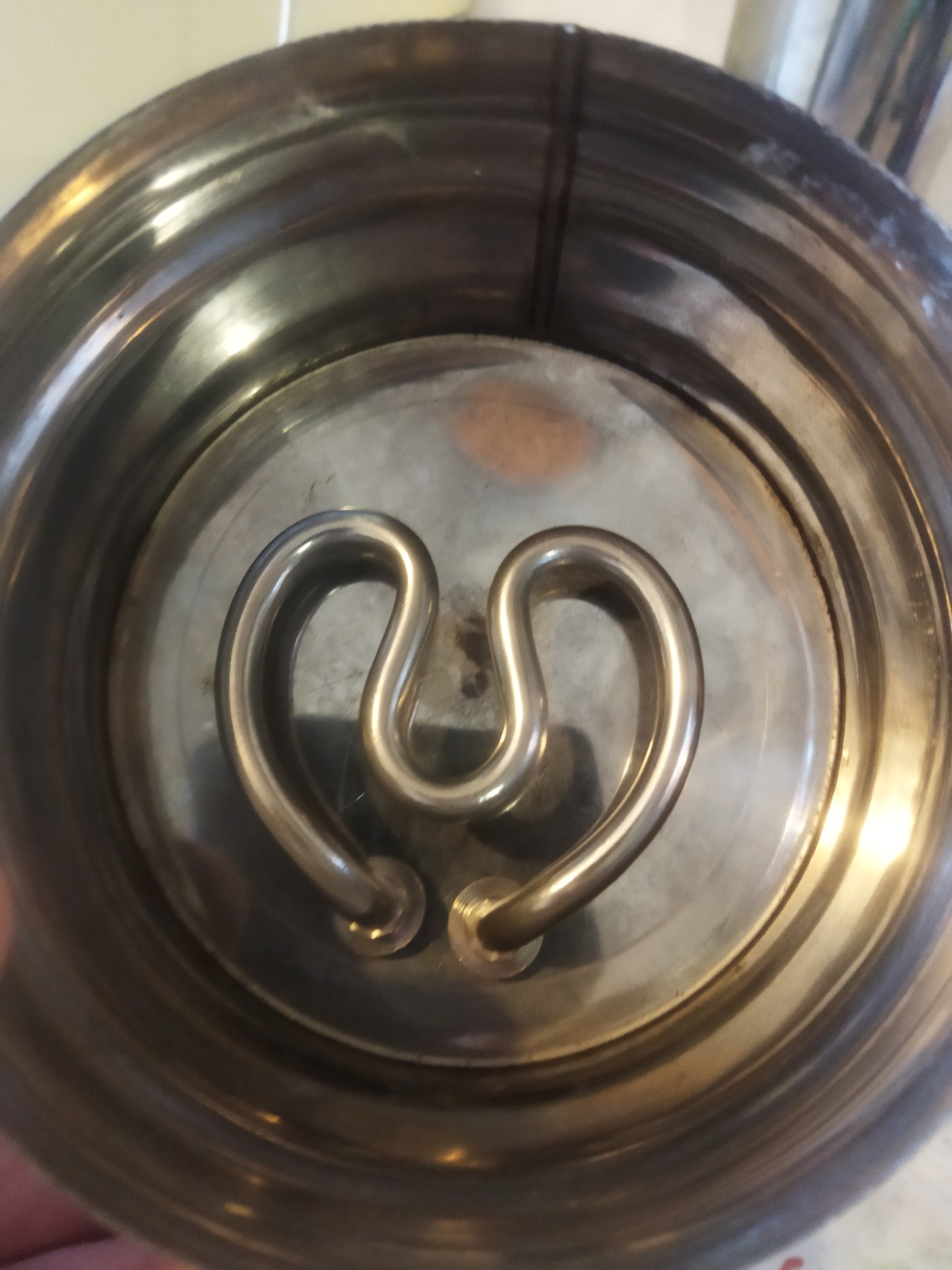

В заглушке которая при эксплуатации будет находиться в нижней части аппарата просверлил два отверстия для установки нагревательного элемента.

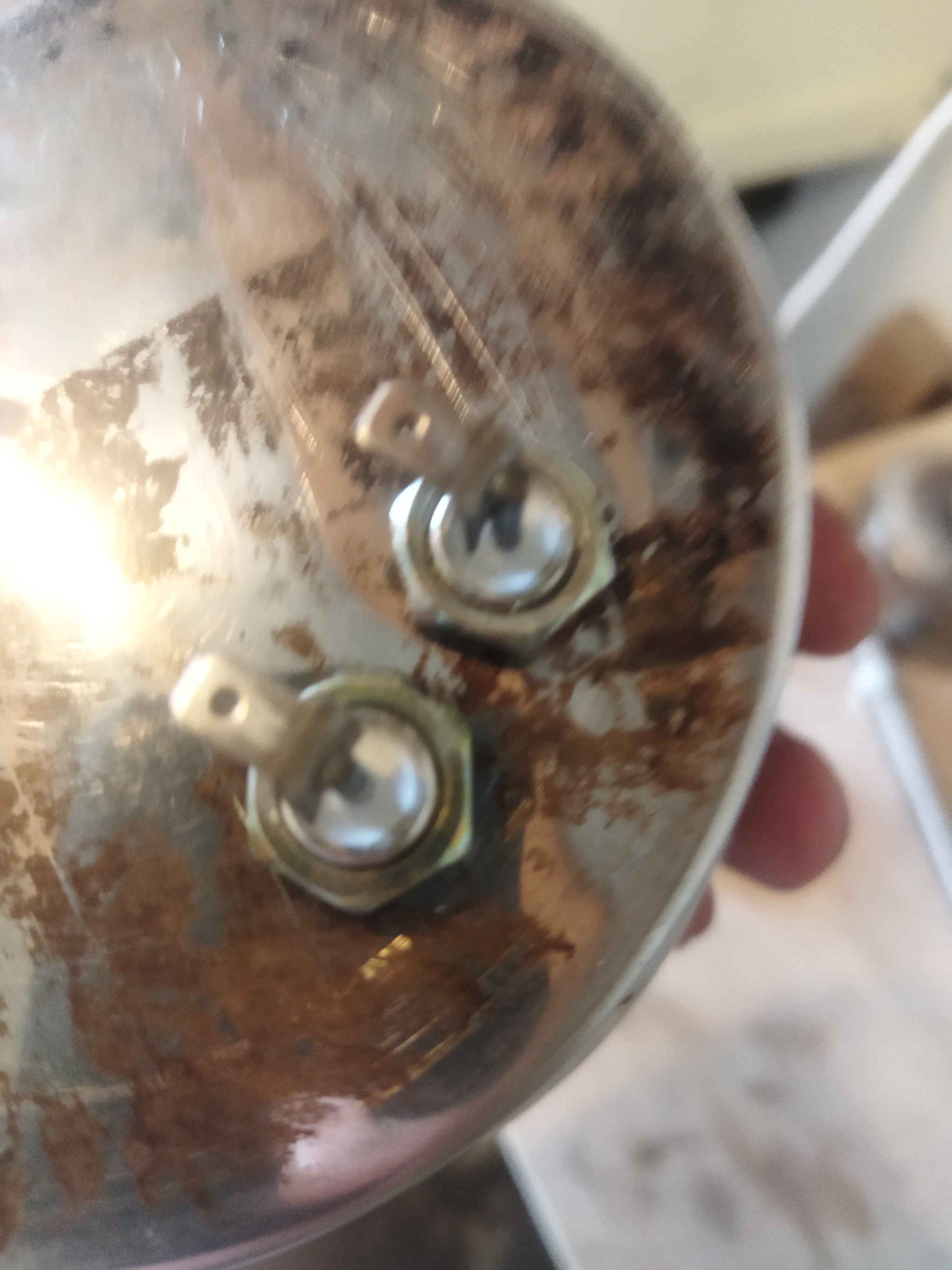

Нагревательный элемент на 500ватт. При выборе я руководствовался двумя параметрами компактностью и возможной минимальной мощностью. Так как не планирую устанавливать регулятор нагрузки и какую либо автоматику.

Нагревательный элемент снабжён прижимными гайками и прокладками, ценник у братьев китайцев от 300 рублей. Ближе по приемлемой цене не нашёл.

Донце не стал крепить механически на какие либо саморезы или заклёпки. Оставил заготовку для схватывания герметика на сутки.

Пока герметик схватывается можно заняться крышкой и запорной арматурой.

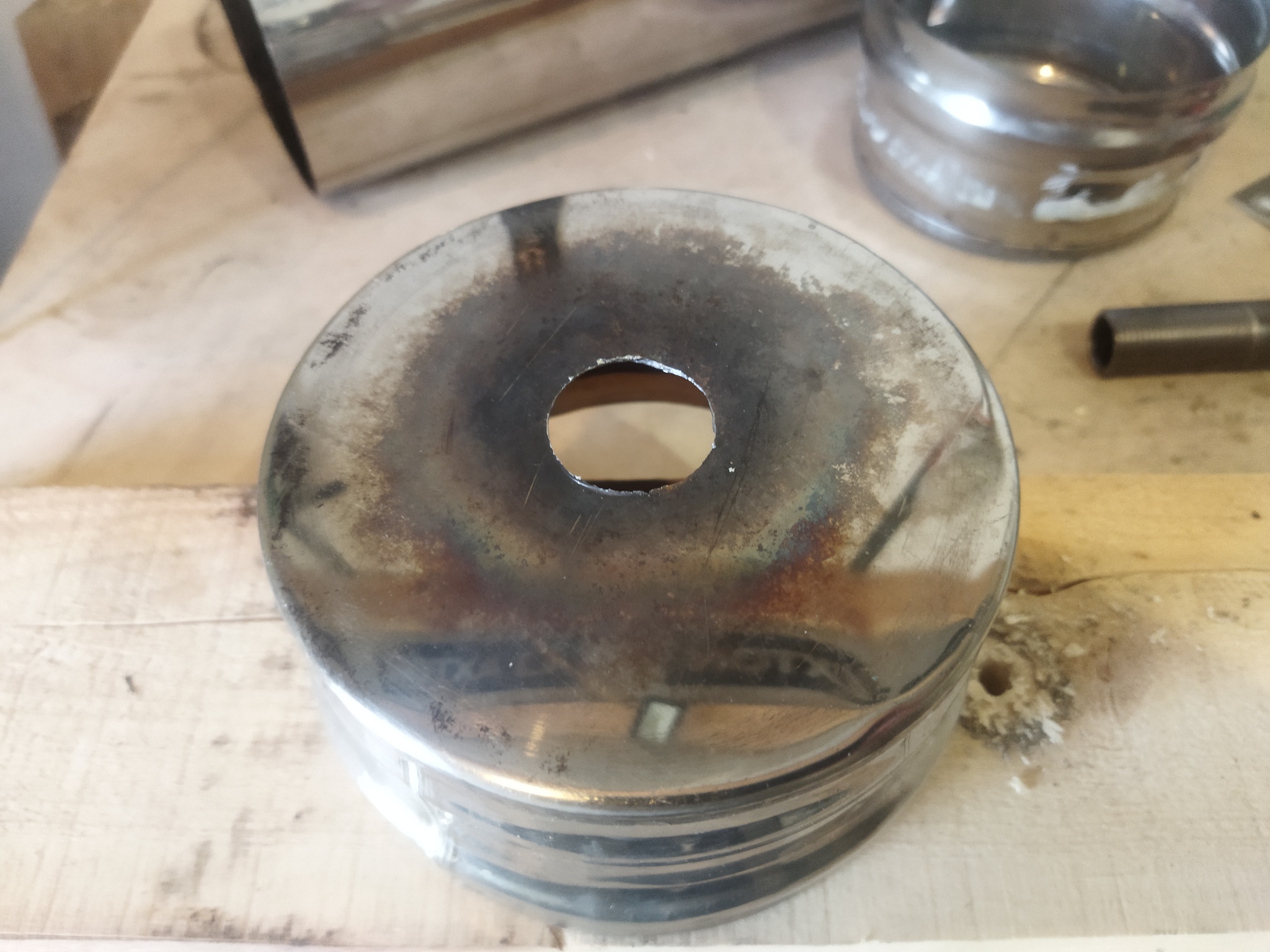

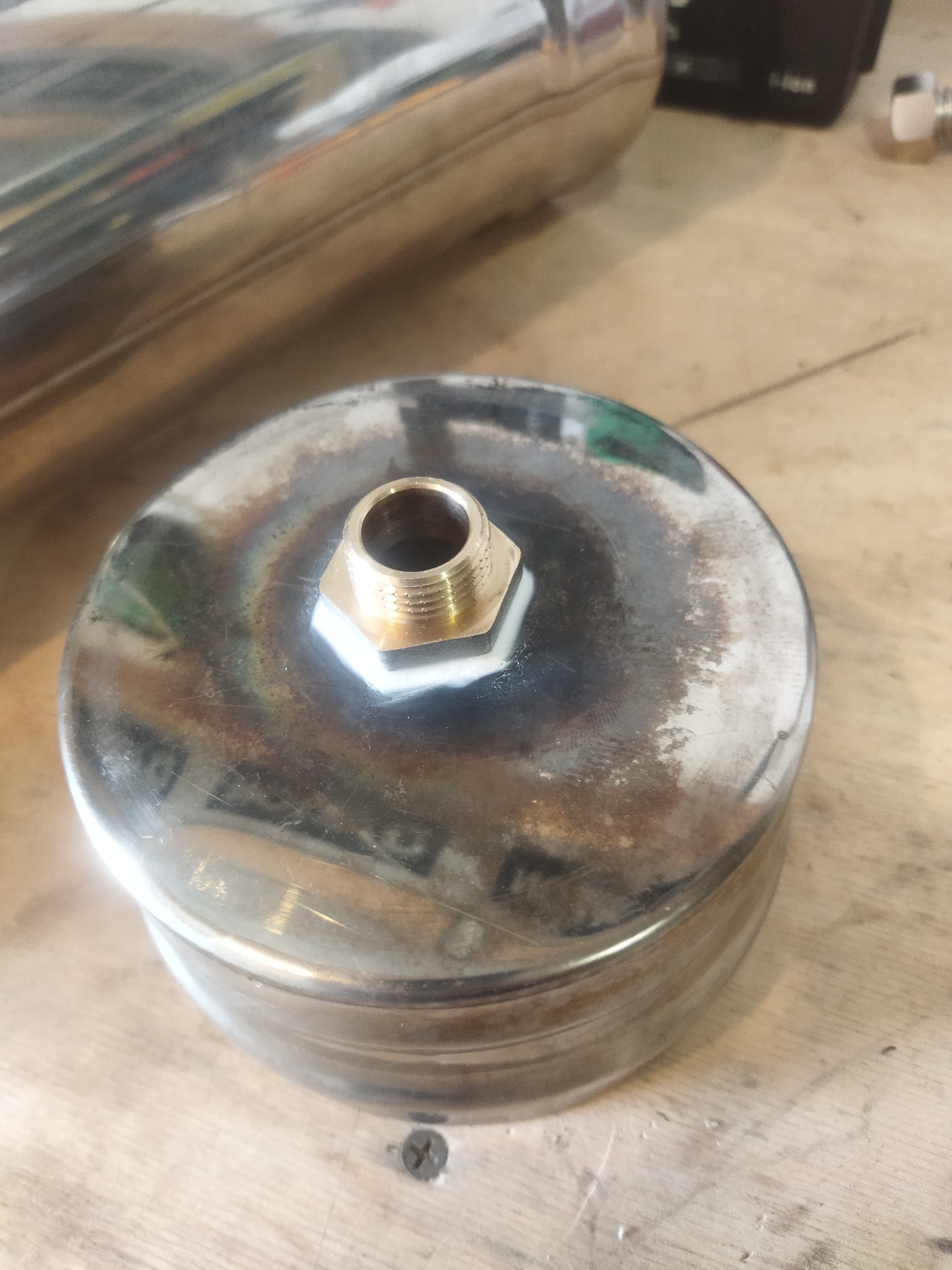

В крышке сверлим отверстие для установки нипеля.

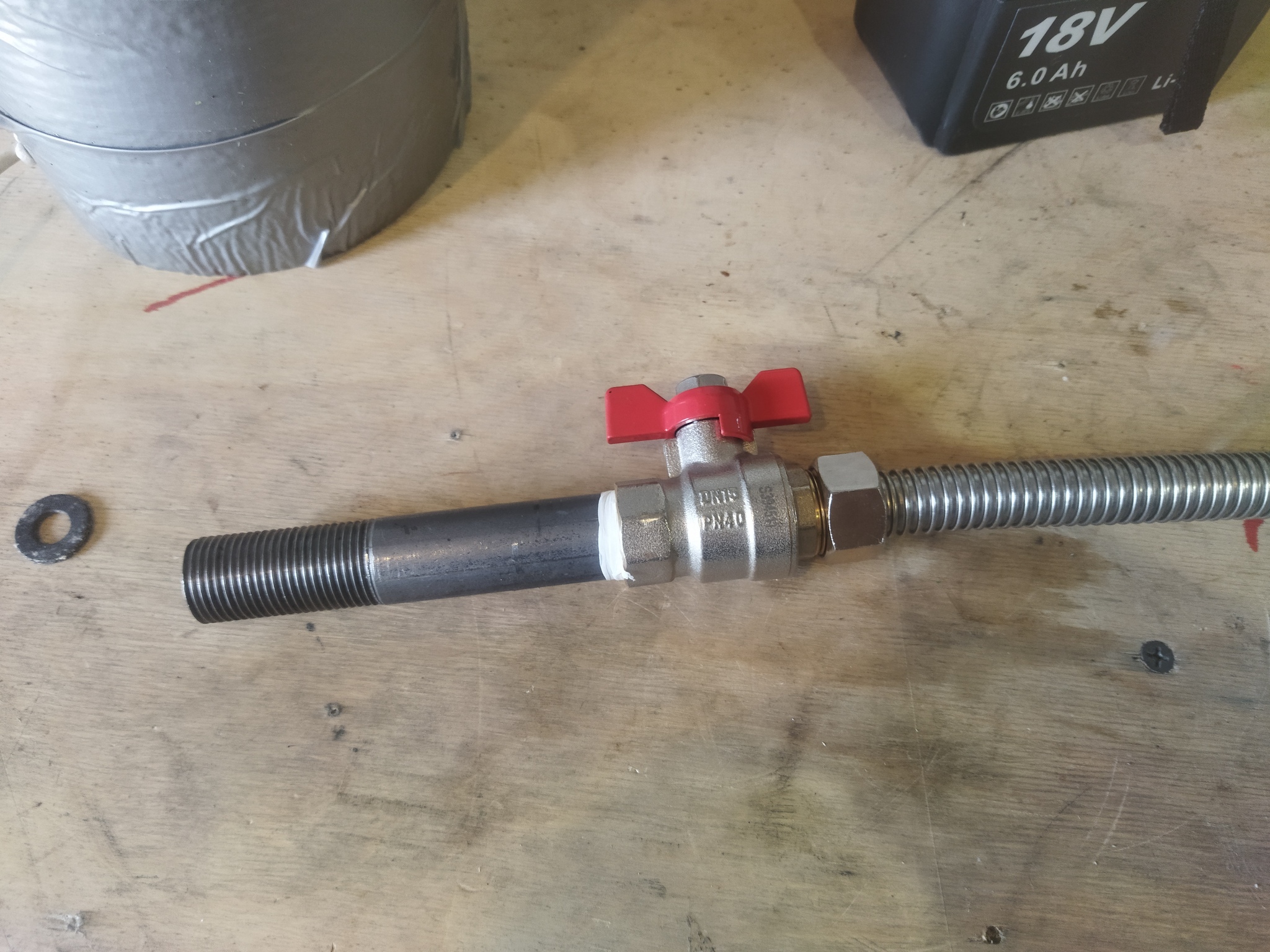

Собираем сгон, шаровый кран и нержавеющий гофрированый шланг в кучку.

Сгон будет служить проходкой и креплением к стенке коптильни.

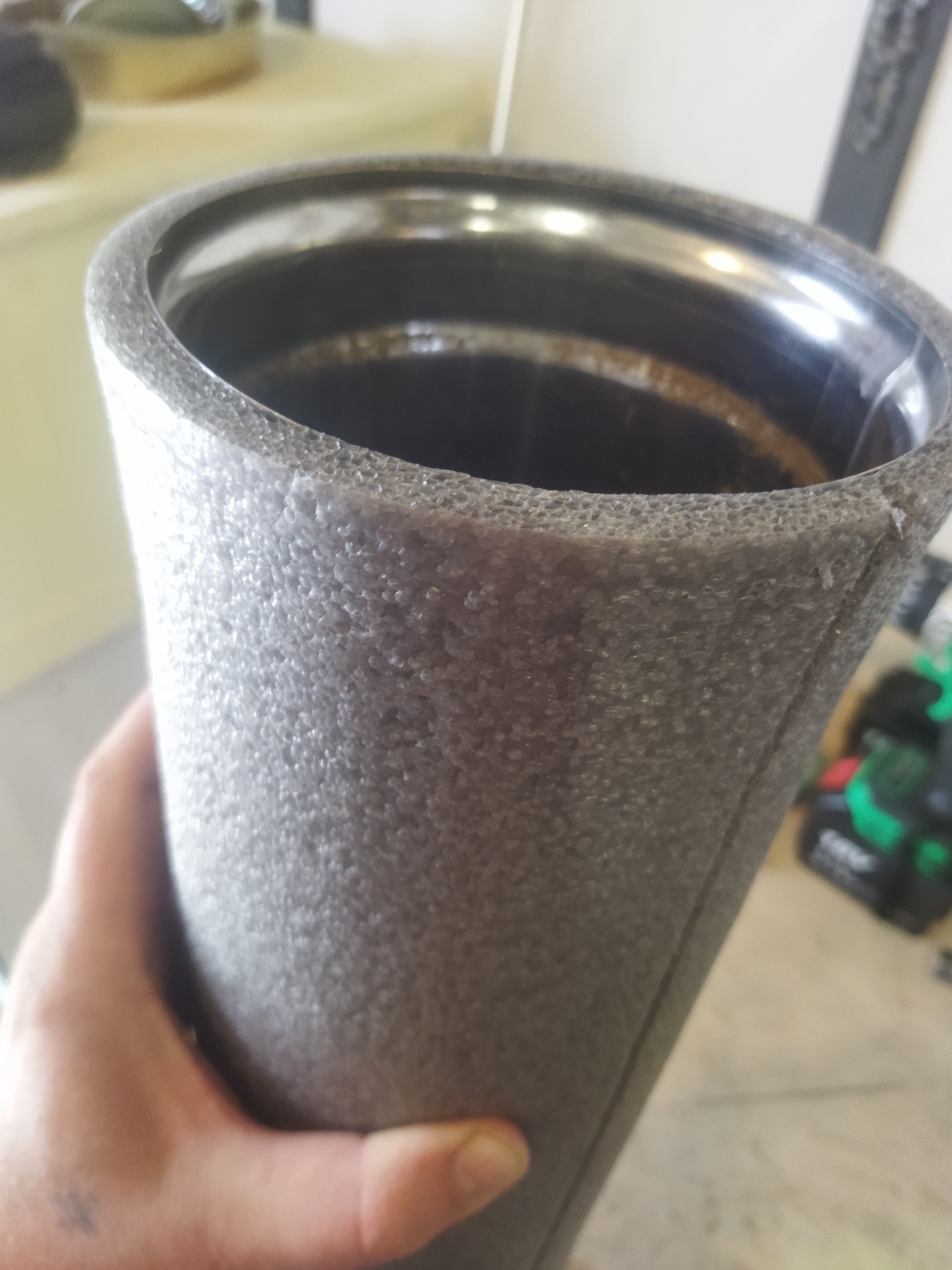

Через сутки на ёмкость одеваем отрезок термоизоляции для канализационных труб.

Термоизоляцию необходимо защитить от ультрафиолетового излучения, в том случае если ваша коптильня находится в доступе солнечных лучей. За один сезон солнце превратит не защищёную изоляцию в труху.

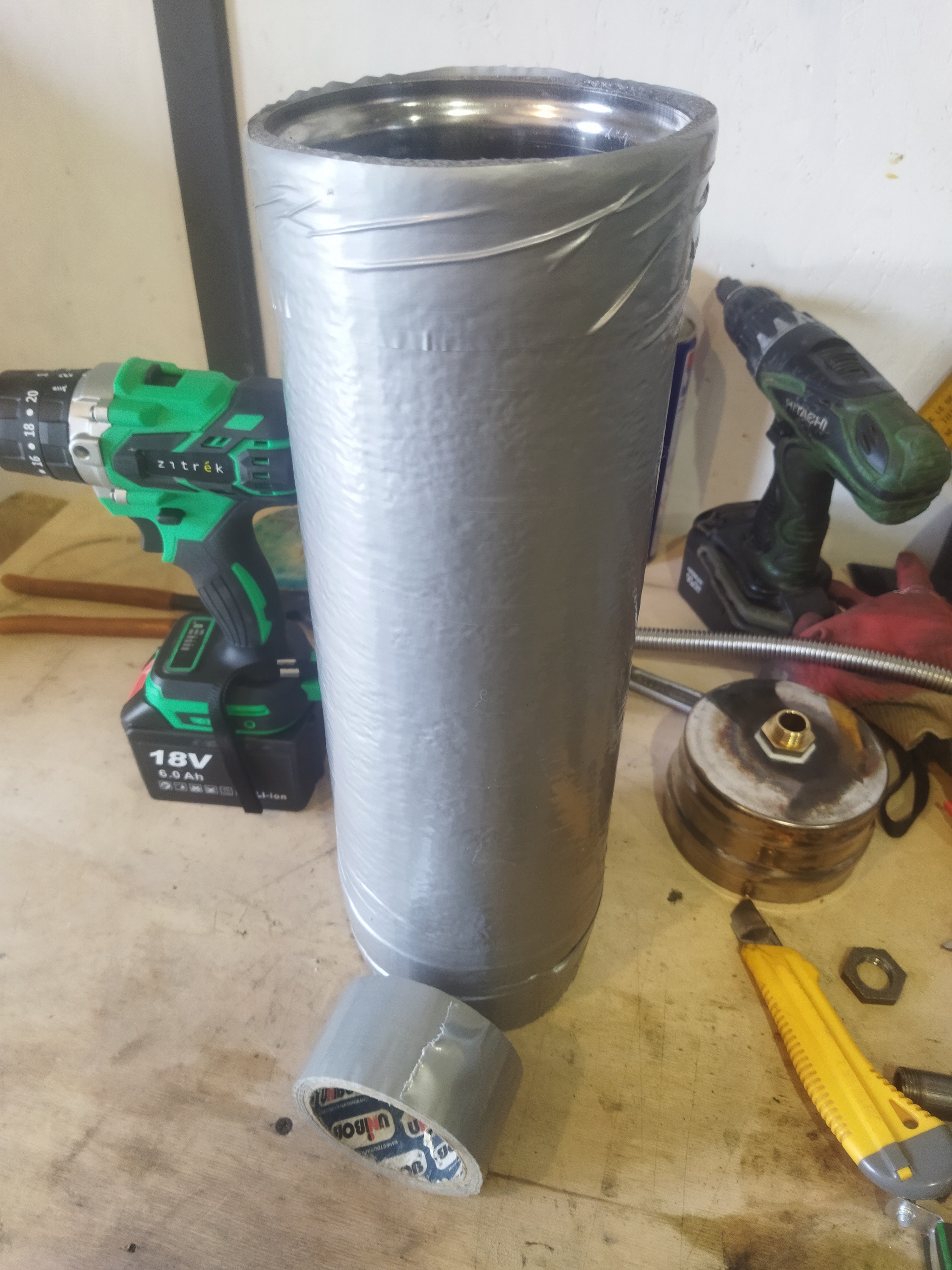

Для защиты я использовал сантехнический скотч.
Понятное дело что это не верх эстетики но в моём колхозе это прям шик и блеск.

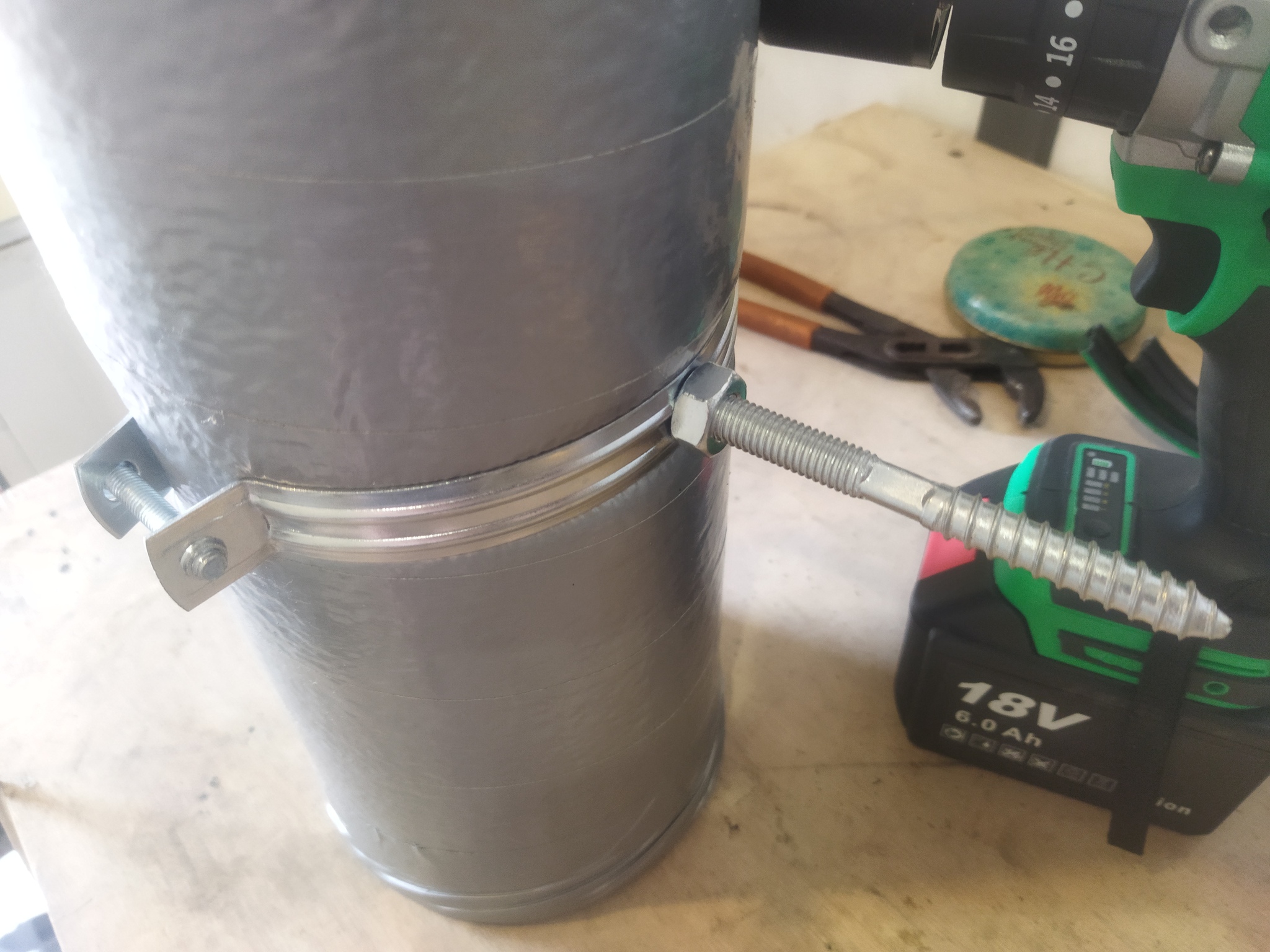

Для крепления ёмкости использовал металлический хомут.

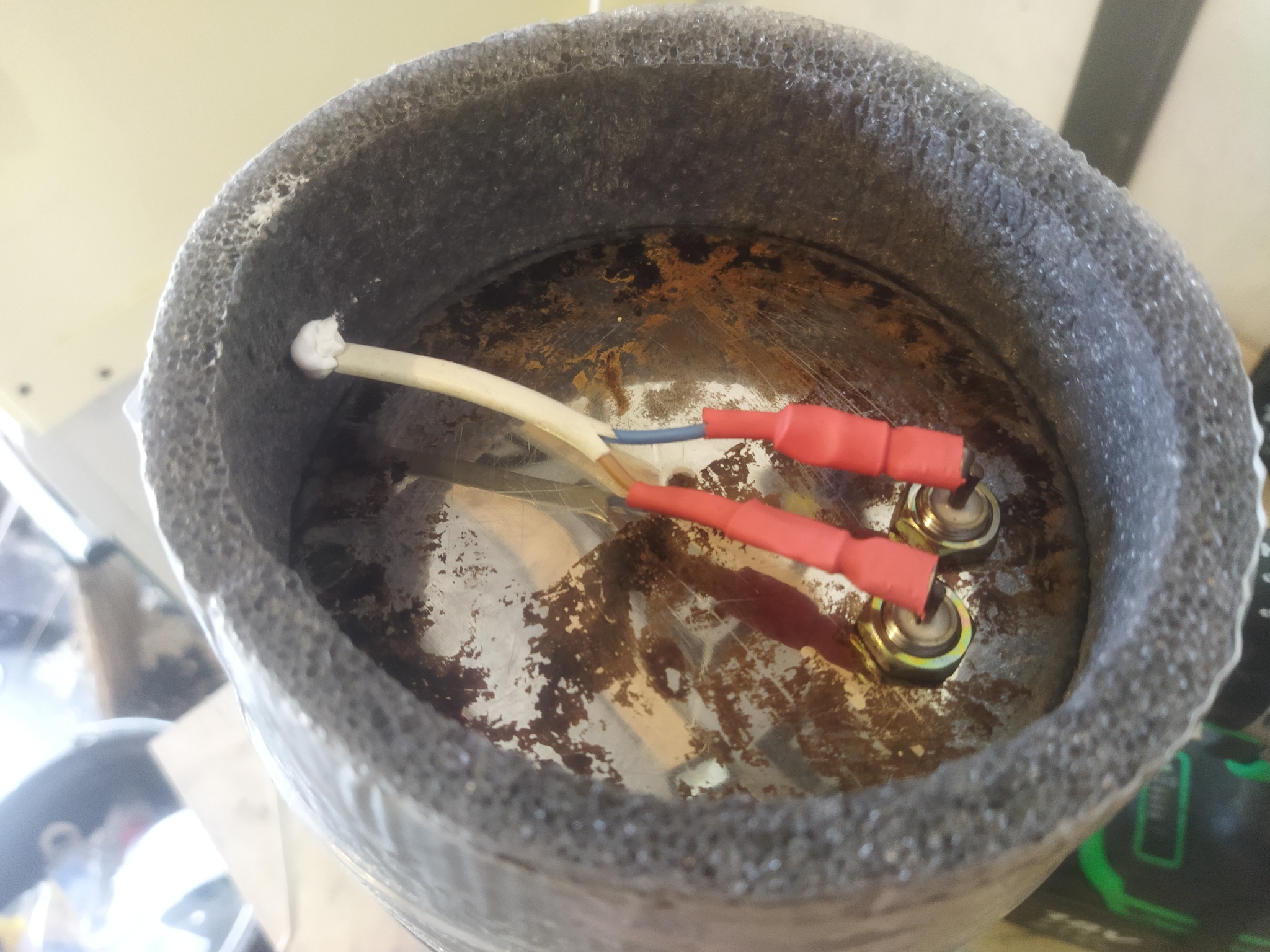

Присоединил провод питания к нагревательному элементу. В схему подключения можно включить поплавковый выключатель, но лично мне этого не требуется. Ёмкость вмещает четыре литра воды, а за цикл копчения используется всего 1-2 литра. Зависит от объёма коптящихся продуктов.

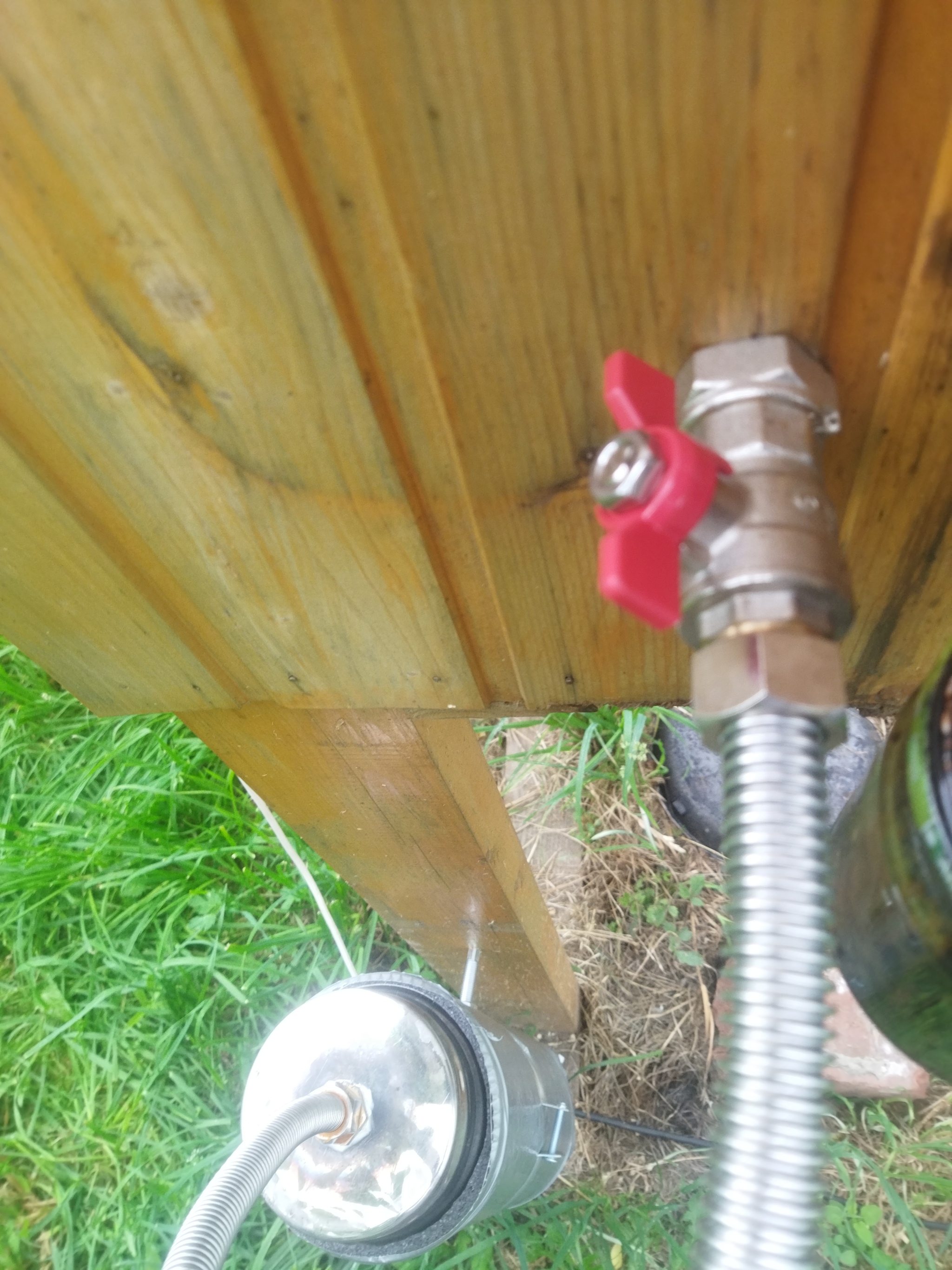

Всю конструкцию установил на коптильню.

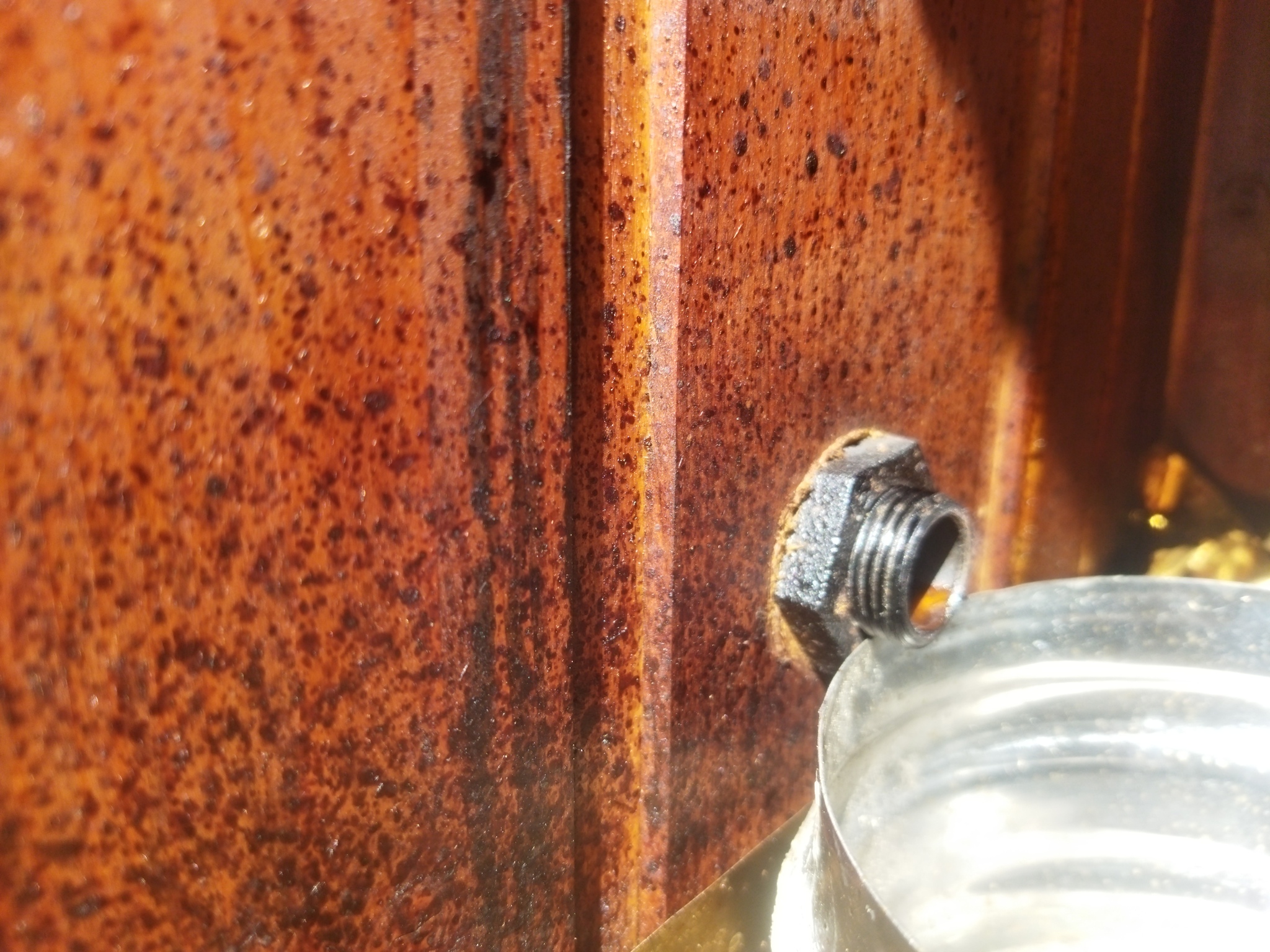

Изнутри патрубок выступает всего пару сантиметров.
На этапе испытания подставил под трубку небольшую ёмкость, но эта мера оказалась излишней. При пробном копчении емкость осталась совершенно сухая. При этом за час работы парогенератор испарил около литра воды.

Для сравнения. Ранее в качестве парогенератора я использовал бытовой парогенератор, такая вот тафтология))
Пароген вот такой.

При этом приходилось заправлять его водой два раза и он выгонял вместе с паром кипящую воду в коптильную камеру. Этот девайс приходилось каждый раз таскать в тёплое помещение во избежании его порчи от атмосферных явлений.
Теперь же всё просто снял крышку, перевернул на резьбовом креплении ёмкость, слил воду и можно не переживать за то что на улице мороз или неизрасходованная вода испортится.

На этом очередной этап по сборке оборудования для горячего копчения окончен. Далее расскажу про систему поддержания температуры в коптильне. Без неё не обойтись

На этом пока всё . Спасибо за ваше внимание!
До новых встреч.

П. С. Результат тестового копчения на фото ниже.
