Как я строил ЧПУ или ошибки связаные с реальностью...⁠⁠

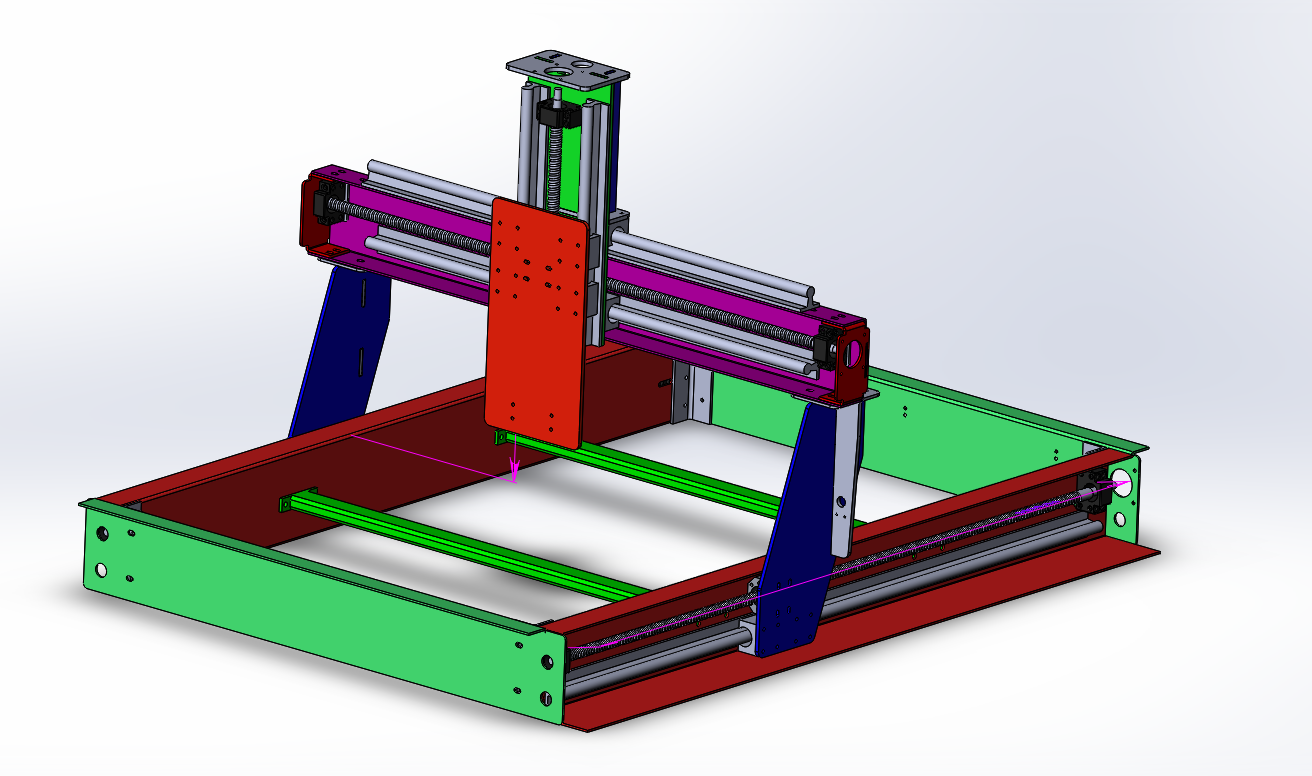

На скриншотах проект который просто не смог в металле, бо я либо дурак льо лыжи не поехали...

основной прицел был на то, что мне нарубят куски черняшки на ЧПУ лазере и потом согнут на ЧПУ станке для ихнего гнутья....

В стали до 2 мм все было кошерно но прИ разговоре в 4-6 мм началась боль.....

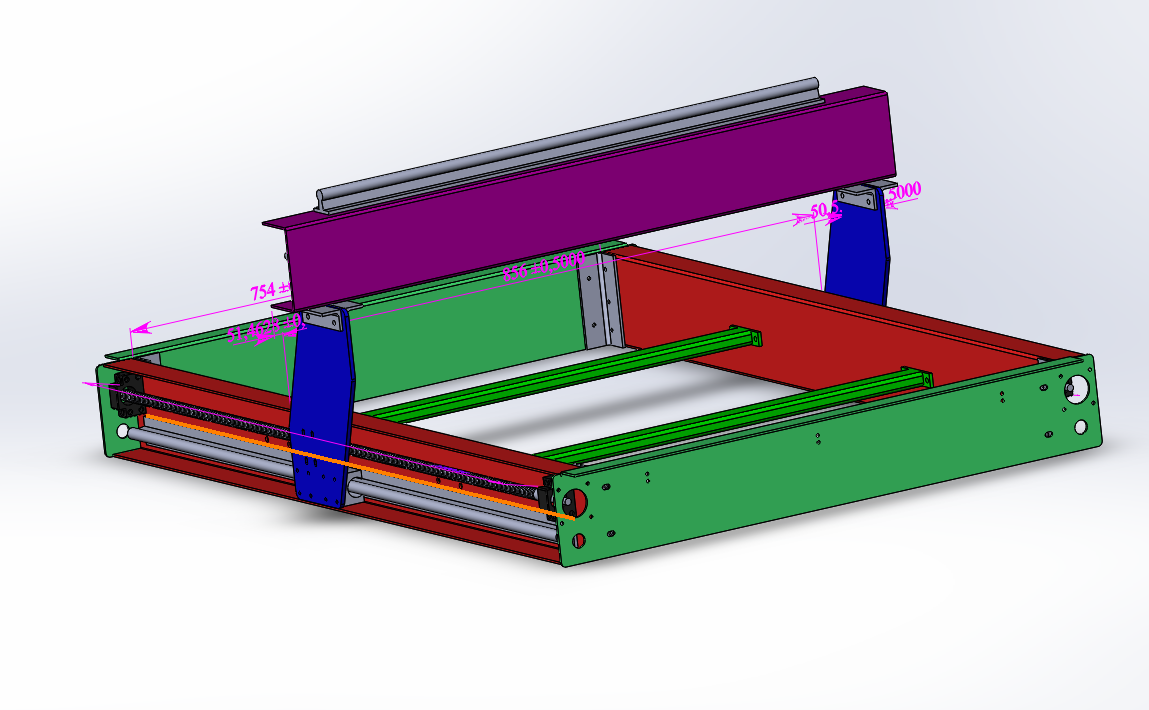

оказалось, что параллельность двух плоскостей, что на рисунке красным, получить нереально - аще.... как ты не выставляй заготовку, а гибочный станок сделает как ему нравится.... как минус - деформация отверстий на расстоянии и 40мм от угла изгиба.... боль такая, что спать не мог, бо 20 кг металла после нарезки и гнутья просто поехали в металлолом.. на сохранившихся скиншотах портал, и куски рамы

все, что было нарисовано пошло в утиль....

\

Вторая ошибка - болтовое соединение углов.

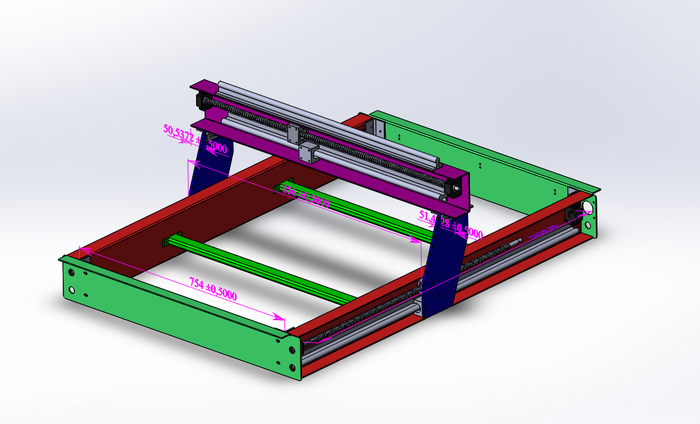

на скрине видно (хотя с трудом), что в углах должны были стоять уголки на болтовом соединении.... не взлетело... Рама вихляась как "клубничка"......

в итоге было принято решение делать раму по кускам и из более тонкого металла( как бы это не забавно звучало)

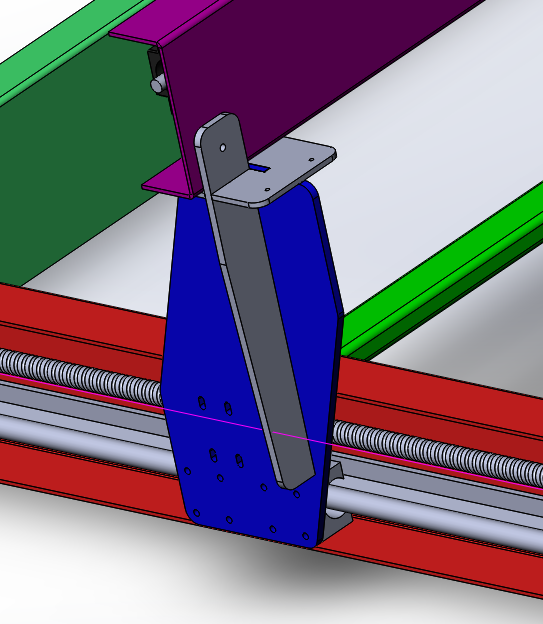

из плюсов: балка портала как бы  ложится (или кладется) на горизонтальные упоры, что упрощает ее позиционирование относительно стола и саму конструкцию, не смотря на ее сложность:

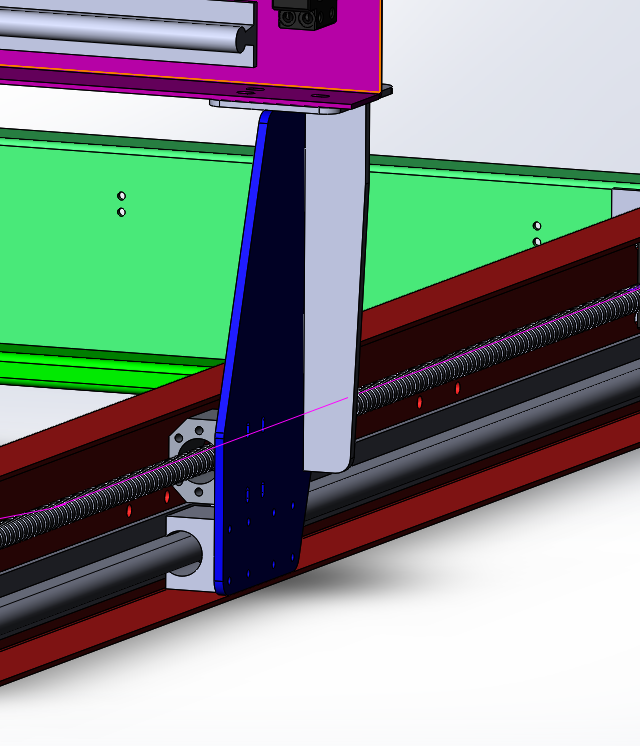

так же простота крепления гайки на подшипниках и самих линейных подшипников на оси Y и их относительная пылезащещенность...

в общем на картинках все весело, в реалии - невозможно..... но есть идея, о чем в следующем порыве...

Как-то так...

Вопросы?
