Как подобрать антенну для рации (носимой радиостанции)⁠⁠

Столкнулся с тем, что практически во всех дешевых рациях в комплекте идут довольно посредственные антенны. Хорошо еще, что антенны съемные — всегда можно подобрать антенну получше.

Как правило, в носимых рациях используются однотипные антенны с разъемом SMA-F. Универсальные антенны, которые идут в «стоке» с рациями, не самые лучшие, и «в стоке» рация не является дальнобойной, то есть не раскрывает свои возможности полностью.

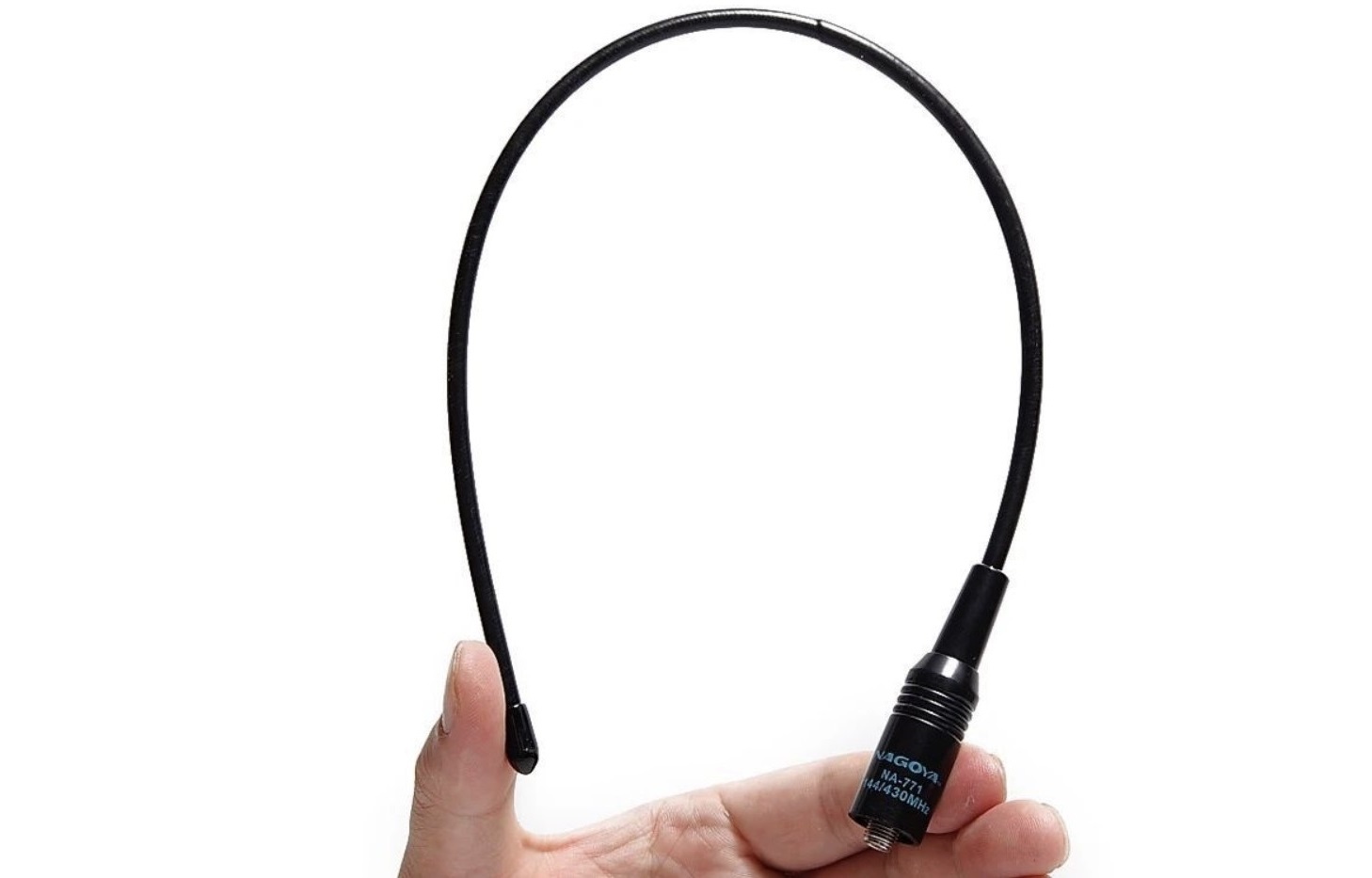

Для начала скажу, что антенну можно поменять не только в плане увеличения дальности. Бывает, что дальности хватает, но нужна антенна короткая (что б не цеплялась в кармане), или же наоборот, жесткая антенна неудобна, но подойдет гибкая антенна, которую можно свернуть кольцом. То есть, при выборе «пляшем» от удобства применения. Далее, смотрим на диапазон, в котором будем работать. Брать «антенну для всего» вообще не имеет смысла. Если работаете только в разрешенных PMR/LPD диапазонах, то есть смысл подбирать антенну именно под свой диапазон, несмотря на поддержку раций других частот.

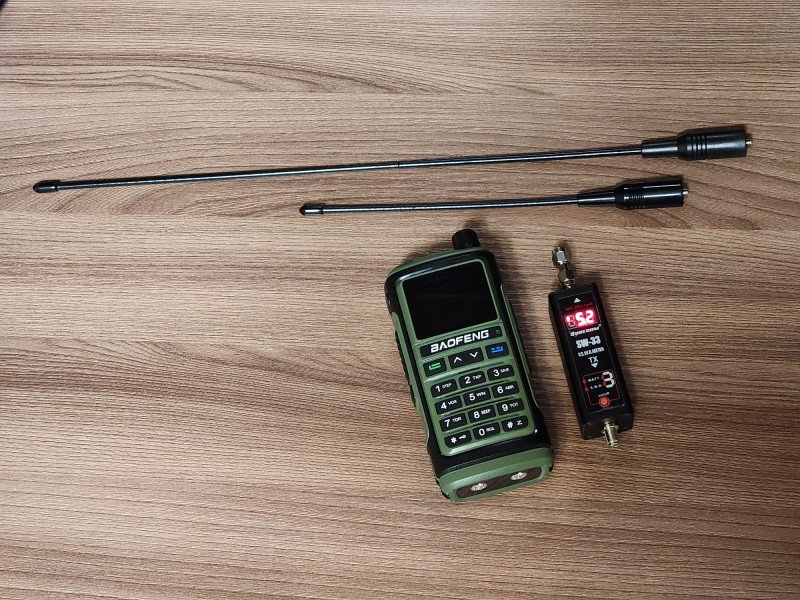

Показывать буду на примере рации Baofeng UV-17 Pro. Модель Baofeng UV-17 Рro дает честный выход на 5 Вт, к тому же имеет USB-C зарядку. На фото — короткая антенна (штатная) и длинная антенна ABBREE AR-771, с которой буду сравнивать.

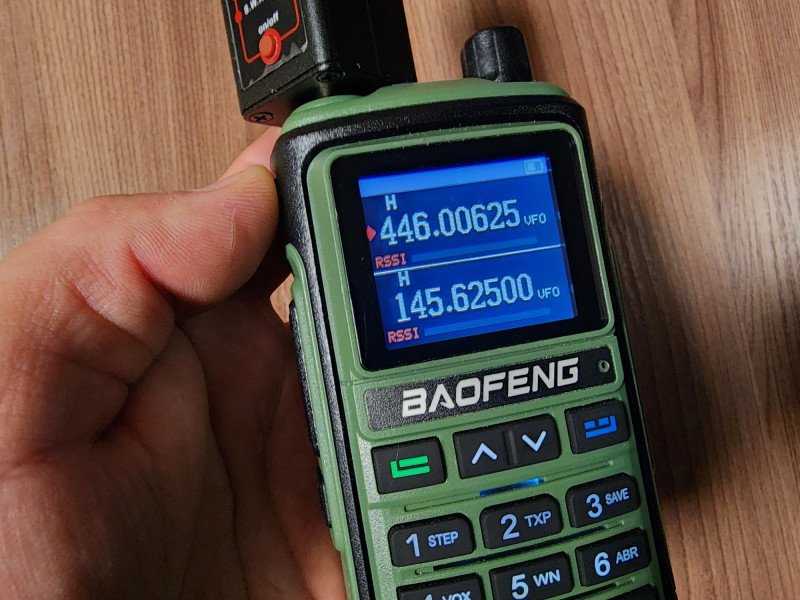

Тесты провожу на одной и той же частоте 446.0625 МГц — это первый канал разрешенного гражданского диапазона PMR. В качестве измерителя — тестер Surecom в исполнении для раций.

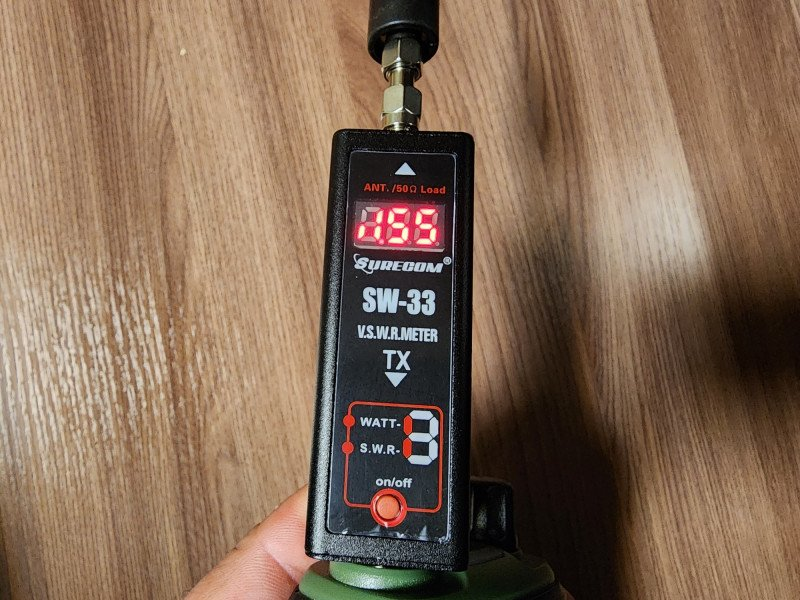

Основные критерии для оценки — это КСВ (коэффициент стоячей ВЧ волны, характеризующий отражения и потери в антенне. Чем больше, тем хуже. Чем ближе к 1, тем идеальнее). Замер антенны ABBREE AR-771 показывает КСВ 1.55 раза.

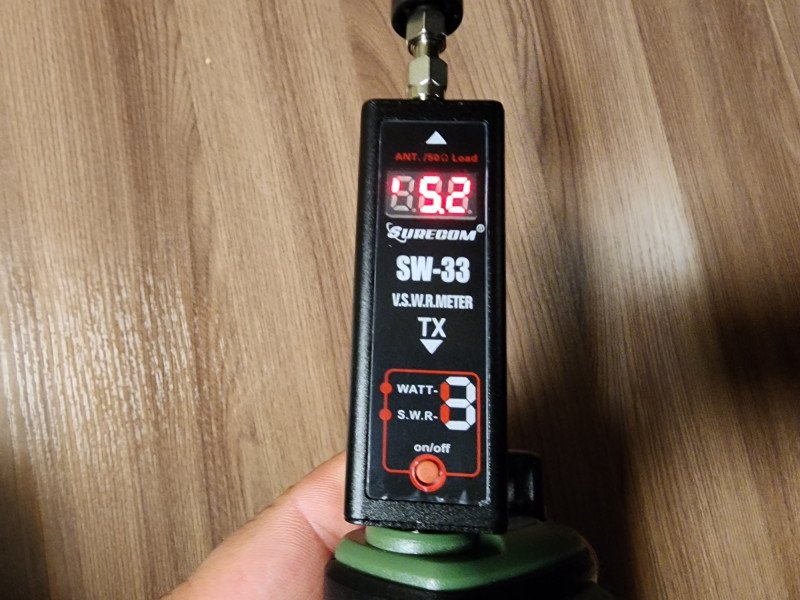

Далее проверяем, сколько отдает рация с нагрузкой в виде такой антенны. Замер антенны ABBREE AR-771 показывает 5.2 Вт, что довольно неплохо. Думаю, на 3...3.5 км потянет передача, если с другой стороны будет аналогичная антенна.

А вот замер штатной антенны. Это 2.3 КСВ (то есть больше половины мощности отражается на этой частоте). Не очень хорошо.

Высокое значение КСВ снижает выходную мощность, а следовательно, и максимальную дальность радиосвязи. Тестер показывает 4.5 Вт со штатной антенной. Разница почти 1 Вт (условно — разница в 1 км).

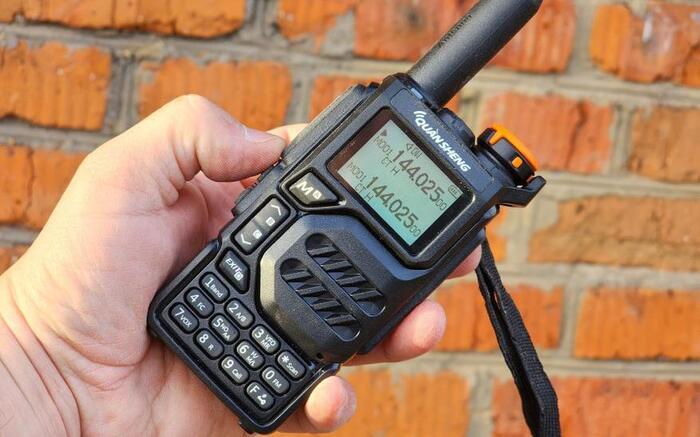

Простая антенна ABBREE AR-771, купленная на распродаже Али (х3) оказалась лучше, чем комплектная. Если я собираюсь куда-то на выезд, то обычно беру с собой 2-3 рации, с каналами, настроенными друг на друга, и у всех стоят подобные 771-антенны. Очень выручает эта рация и Quansheng UV-K5, которую можно прошить под свои нужды.
