Как «Моторика» делает протезы для детей

Протезы от российского стартапа «Моторика» вовсю используют уже 6 мальчиков и девочек, а сейчас ещё 4 ребёнка готовятся к установке. Трое взрослых используют тяговые протезы, а один — мио-протез.

В декабре 2015 года команда запустила краудфандинговую кампанию на Planeta.ru – чтобы как можно большему числу людей рассказать о возможности сделать красивые и функциональные протезы вместо бесполезных резиновых имитаторов рук.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Аня и Илья Чех, сооснователь Моторики

На первом этапе специалисты снимают мерки. При простой травме это можно сделать удалённо — будущий пользователь вместе с родителями снимает мерки по инструкции. При сложной травме нужно изготовить гильзу под культю. Сначала протезисты лепят гильзу, а затем специалисты сканируют её с помощью 3D-сканера. У девочки Маши, для которой делали этот протез, сохранён большой палец, поэтому сразу нужно приступать к подготовке гильзы.

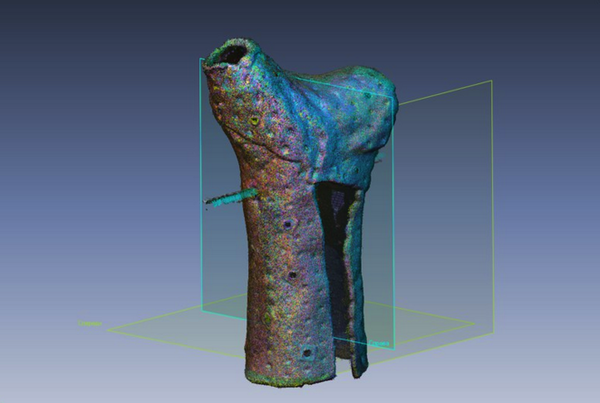

Это скан гильзы Маши.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

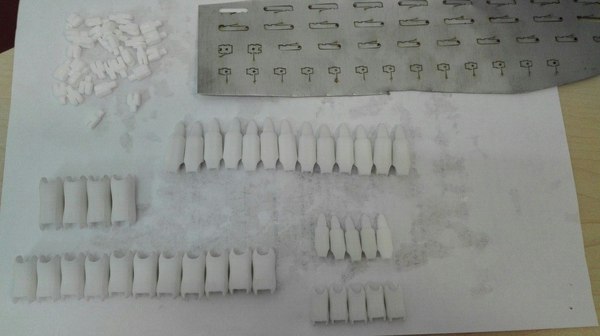

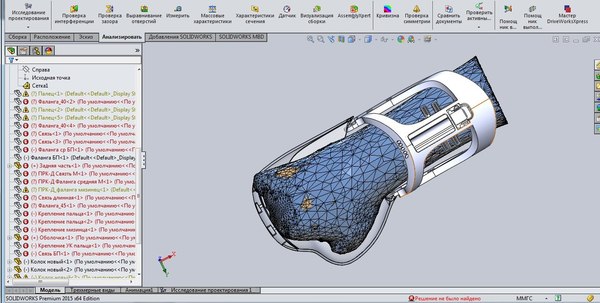

Все детали протеза печатают на 3D-принтере согласно размерам и особенностям кисти. Для SLS печати «Моторика» использует промышленные принтеры.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

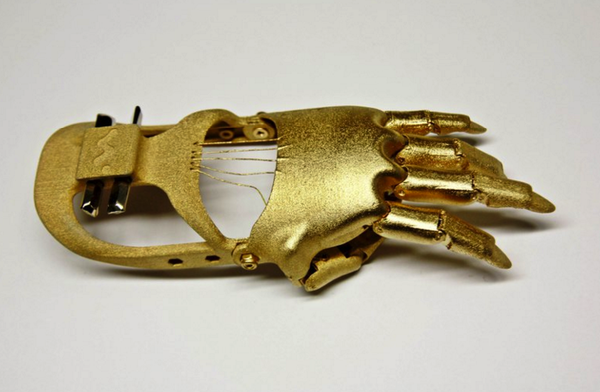

Далее специалисты изготавливают дополнительные элементы: металлические планки для надёжности мелких узлов, пружин. Для того, чтобы пальцы не скользили, используют силиконовые напалечники.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

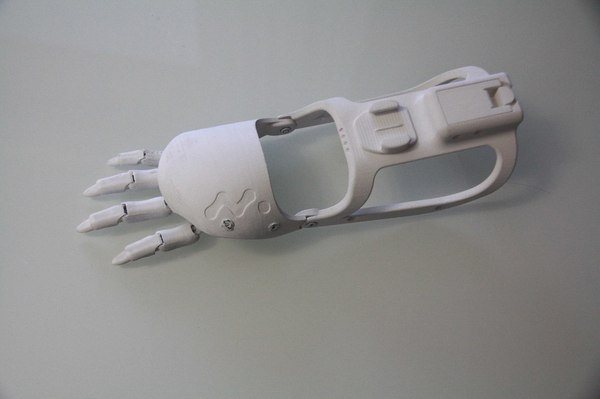

Сборка всех элементов протеза занимает от 1 до 3 дней. Тяговые тросы регулируются — можно настроить протез так, чтобы все пальцы сжимались одновременно или в определённом порядке.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

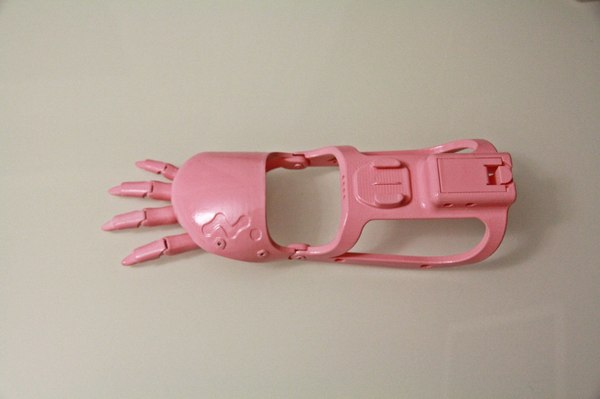

Гильзу для Маши изготавливали на протезном предприятии по классической технологии с использованием смол. Теперь осталось соединить все части протеза — гильзу, чехол и каркас, и надеть на ручку.

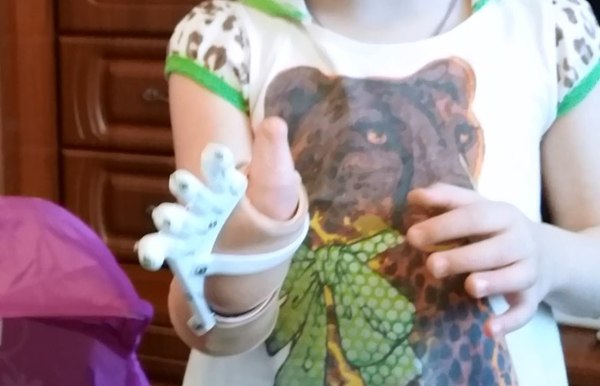

Это старый протез, который скоро заменят на новый розовый.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Такими протезами пользуются уже 6 детишек. Эту девочку зовут Аня.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Это — Даниил.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Ксюша.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Малика.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

А это — Света.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

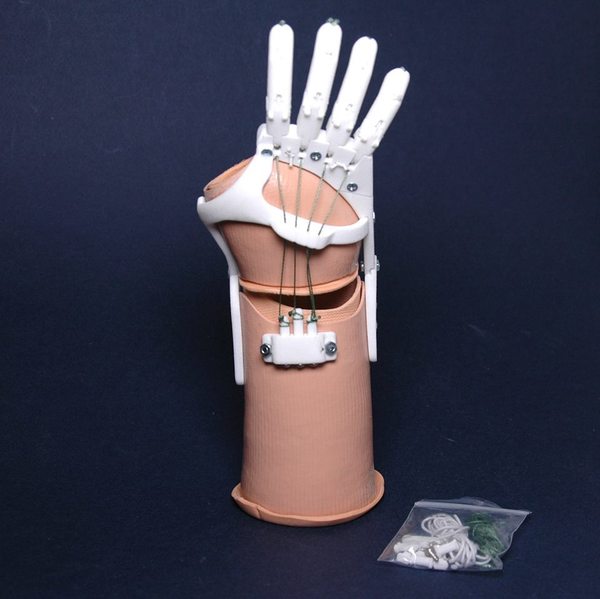

Такой протез готовят к установке девочке 2-3 марта — 4 марта ей исполнится 6 лет.

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост

Чтобы получить протез, можно его оплатить самостоятельно, а можно получить компенсацию от Фонда социального страхования. Брошюра кликабельна.

Протез стоит от 50 до 100 тысяч рублей. В эту стоимость входит второй протез за год — дети быстро растут, надо менять его раз в 6-8 месяцев, а также работа инженера по подгонке каждой конкретной модели и работа протезиста по созданию гильзы и подгонке протеза пациенту.

«В любом случае, дети в конечном итоге получают протез бесплатно. Для этого мы долгое время обивали пороги, потратили кучу времени и денег и прошли сертификацию», – пишет Василий Хлебников, сооснователь «Моторики».

Как «Моторика» делает протезы для детей Мелкая моторика, Geektimes, Дети, Здоровье, Длиннопост
